ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Корректоры газа потоковые ЕК280, ЕК290

Корректоры газа потоковые ЕК280, ЕК290 (далее - корректоры) предназначены для измерения давления, перепада давления, температуры, импульсных или цифровых сигналов от расходомеров и счетчиков газа объемных и приведения объема газа (попутного, свободного нефтяного, факельного, природного и других неагрессивных, сухих газов, в том числе аргон, азот, воздух) к стандартным условиям по ГОСТ 2939-63.

Принцип действия корректоров основан на преобразовании количества импульсов в значение объема газа при рабочих условиях, измерении давления, перепада давления и температуры газа. По результатам измерения давления и температуры, а также введенного компонентного состава, корректор вычисляет коэффициент сжимаемости газа в соответствии с ГОСТ 30319.2-2015, ГОСТ 30319.3-2015 (для природного газа) или ГСССД МР 113-03 (для попутного, свободного нефтяного газа). Приведение объема газа к стандартным условиям осуществляется на основании рассчитанного или подстановочного значения коэффициента сжимаемости.

Корректоры состоят из корпуса, вычислительной платы, дисплея, клавиатуры, литиевых элементов питания, преобразователей давления, перепада давления и температуры, количество которых определяется по заказу. Дополнительно корректор может комплектоваться GSM/GPRS модемом, платой расширения интерфейса RS232/RS485 и внешним источником питания.

Корректор ЕК280 предназначен для работы с одним счетчиком газа объемным, а корректор ЕК290 позволяет проводить измерения на одной или двух независимых измерительных линиях.

Корректоры обеспечивают выполнение следующих функций:

• - измерение давления в трубопроводе преобразователем абсолютного давления для приведения объема газа к стандартным условиям и/или преобразователями абсолютного/избыточного, перепада давления для контроля технологических параметров;

• - измерение температуры газа встроенными термопреобразователями сопротивления платиновыми по ГОСТ 6651-2009 с номинальной статической характеристикой преобразования (НСХ) 500П (Pt500) для приведения объема газа к стандартным условиям и/или контроля технологических параметров;

• - приведение объема газа к стандартным условиям;

• - обработка, отображение и хранение результатов измерений и вычислений;

• - прием/передача информации по цифровым интерфейсам связи;

• - прием/передача информации посредством GSM/GPRS связи;

• - защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.

Пломбирование осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы, а также с помощью специальной мастики (термопластичной массы) с нанесением знака поверки давлением на пломбы.

Общий вид корректоров представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

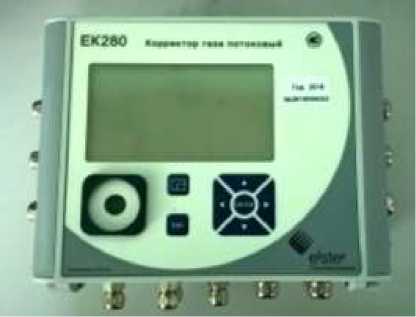

Корректор ЕК280

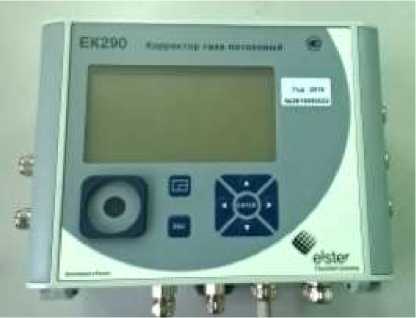

Корректор ЕК290

Рисунок 1 - Общий

вид корректоров

Корректор ЕК280 Корректор ЕК290

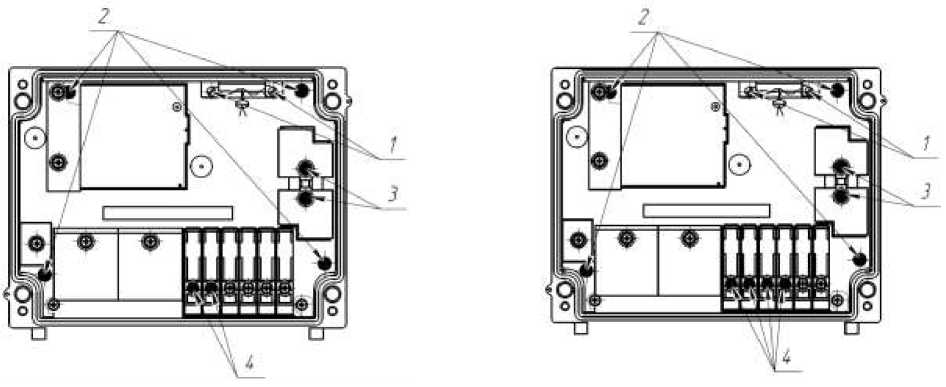

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки

Программное обеспечение

Корректоры имеют встроенное программное обеспечение (далее - ПО), которое разделено на метрологически значимую и незначимую части, и обеспечивает реализацию функций корректора.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимой части ПО корректора приведены в таблице 1.

Таблица 1 - Идентификационные данные

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на лицевую панель корректоров методом фотопечати и на титульные листы эксплуатационной документации типографским способом.

Таблица 4 - Комплектность средства измерений

Основные средства поверки:

• - калибратор давления DPI 620 (регистрационный номер 60401-15), диапазон измерения абсолютного/избыточного давления должен соответствовать диапазону поверяемого преобразователя, пределы допускаемой приведенной погрешности ±0,05%;

• - измеритель температуры многоканальный прецизионный МИТ8.10 (регистрационный номер № 19736-11), диапазон измерения от минус 200°С до 125°С, пределы допускаемой абсолютной погрешности ±(0,003+10’⁵t) °С;

• - термометр сопротивления платиновый вибропрочный эталонный ПТСВ-5-3 (регистрационный номер № 32777-06), диапазон измерения от минус 50 до 250°С с абсолютной погрешностью ±0,03 °С;

• - термостат LAUDA RE1050, воспроизведение температур от минус 50 °С до плюс 150 °С;

• - частотомер электронно-счетный Ч3-85/5 (регистрационный номер № 56478-14), погрешность счета не более ±1 импульс;

• - генератор сигналов специальной формы AWG-4105 (регистрационный номер № 53406-13), диапазон воспроизведения импульсного сигнала частотой от 10 мГц до 5 МГц.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых корректоров с требуемой точностью.

Знак поверки наносится в паспорте и на корректоры в соответствии с рисунком 2.

приведены в эксплуатационных документах.

ГОСТ 8.611-2013 Государственная система обеспечения единства измерений (ГСИ). Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода

ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода

ГОСТ 30319.3-2015 Газ природный. Методы расчёта физических свойств. Вычисление физических свойств на основе данных о компонентном составе

ГОСТ Р 8.740-2011 Государственная система обеспечения единства измерений. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков

ГСССД МР 113-03 Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур 263...500 К при давлениях до 15 МПа

Технические условия ТУ 4213-037-48318941-2014 (ЛГТИ.407229.280 ТУ)

Общество с ограниченной ответственностью «ЭЛЬСТЕР Газэлектроника»

(ООО «ЭЛЬСТЕР Газэлектроника»)

ИНН 5243013811

Адрес: 607224, г. Аpзамас, Нижегоpодская обл., ул. 50 лет ВЛКСМ, д.8а

Телефон: (83147) 7-98-00, 7-98-14 Факс: ( 83147) 7-22-41

Web-сайт: http://www.gaselectro.ru

ГЦИ СИ Общество с ограниченной ответственностью «Метрологический центр СТП» (ГЦИ СИ ООО «Метрологический центр СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская 50, корп. 5

Телефон: (843)214-20-98, факс: (843)227-40-10

Web-сайт: http://www.ooostp.ru

Е-mail: office@ooostp.ru

Аттестат аккредитации ГЦИ СИ ООО «Метрологический центр СТП» по проведению испытаний средств измерений в целях утверждения типа № 30151-11 от 01.10.2011 г.

В части вносимых изменений

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Госстандарт)

23 мая 2018 г.                                             №    989

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 60122/1 «Корректоры газа потоковые ЕК280, ЕК290» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «ЭЛЬСТЕР Газэлектроника» от 29 января 2018 г. № 71 и № 132 приказываю:

• 1. Внести изменения в описание типа на корректоры газа потоковые ЕК280, ЕК290, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61911-15, изложив его в новой редакции согласно приложению к настоящему приказу. Утвердить изменение № 2 к методике поверки ЛГТИ.407229.280 МП «Государственная система обеспечения единства измерений. Корректоры газа потоковые ЕК280, ЕК290. Методика поверки», утвержденное ООО Центр Метрологии «СТП» 25 января 2018 года. Распространить действие методики поверки на корректоры газа потоковые ЕК280, ЕК290, с номером версии программного обеспечения 1.10, а также выпушенные ранее и прошедшие модернизацию в соответствии с ЛГТИ.407229.280 РДР «Корректоры газа потоковые ЕК280, ЕК290. Руководство по диагностике и ремонту».

• 2. Переоформить свидетельство об утверждении типа № 60122/1

«Корректоры газа потоковые ЕК280,   ЕК290», зарегистрированное

в Федеральном информационном фонде по обеспечению единства измерений под номером 61911-15, в связи с внесением изменений в методику поверки.

• 3.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.
