ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы контроля устройств РПН трансформаторов ПКР-2 и их модификация ПКР-2М
Назначение средства измеренийПрибор контроля устройств регулирования напряжения трансформаторов под нагрузкой (РПН) ПКР-2 и его модификация ПКР-2М (далее прибор) предназначен для проверки технического состояния резисторных и реакторных устройств РПН как в составе силовых трансформаторов, так и вне их. Прибор измеряет время переключения контактов устройств РПН, угол поворота вала привода РПН в моменты переключений избирателей и контакторов.
Описание средства измеренийПринцип действия прибора основан на регистрации изменений электрического напряжения и силы постоянного тока при переключении контактов устройств РПН. Моменты переключения контактов определяются по изменениям электрического сопротивления цепей между подключенными к проверяемому устройству контактами измерительного кабеля. Интервалы времени (время переключения контактов) определяются счетчиком импульсов тактового генератора.
Угловые перемещения вала привода устройств РПН определяются датчиком угловых перемещений, устанавливаемого на хвостовик вала привода при помощи крепежных приспособлений, входящих в комплект прибора.
Общий вид прибора ПКР-2 и его модификации ПКР-2М представлен на рисунке 1.

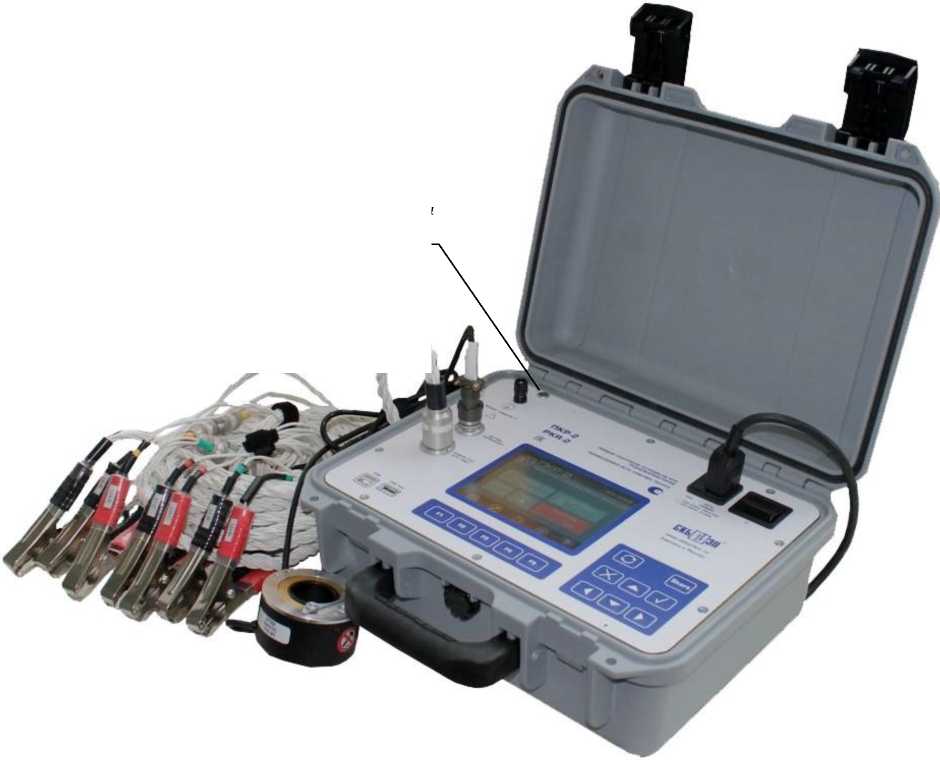

Рисунок 1 - Прибор ПКР-2 и его модификация ПКР-2М
Внутри измерительного блока прибора ПКР-2М установлен аккумулятор. Прибор ПКР-2 выпускается без аккумулятора.
Прибор состоит из измерительного блока, датчика угловых перемещений, комплекта монтажных приспособлений и комплекта кабелей (рисунок 2).
Место пломбировки от несанкционированного доступа представлено на рисунке 2.
Место Для нанесения пломб
Рисунок 2 - Измерительный блок, датчик угловых перемещений, комплект монтажных приспособлений и комплект кабелей
Программное обеспечениеПрограммное обеспечение (ПО) прибора обеспечивает выбор типа проверяемых устройств РПН и режима проверки; определение моментов переключения контактов устройств РПН; измерение интервалов времени и угловых перемещений вала привода устройств РПН; измерение силы тока, электрического напряжения и электрического сопротивления каждого из измерительных каналов; запись результатов измерений в память прибора в табличной форме, в форме диаграмм и графиков и их передачу в персональный компьютер или на flash накопитель.
Таблица 1 - Идентификационные данные программного обеспечения:
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие идентификационные данные
Значение
1.0
1.0
A10F4837
нет
Конструкция СИ исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Программное обеспечение не оказывает влияния на метрологические характеристики прибора.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений интервалов времени, с |
от 0,01 до 1200 |
|
Пределы допускаемой основной абсолютной погрешности измерений интервалов времени, с |
±(3+t\)/10-4 |
|
Диапазон измерений угловых перемещений, градус |
от 2 до 3300x360 |
|
Пределы допускаемой основной абсолютной погрешности измерений угловых перемещений, градус |
±0,56 |
|
Диапазон измерений силы постоянного тока, А |
от 1 до 4 |
|
Пределы допускаемой основной относительной погрешности измерений силы постоянного тока, % |
±2,0 |
|
Диапазон измерений электрического напряжения постоянного тока, В |
от 1 до 20 |
|
Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, % |
±5,0 |
|
Диапазон измерений электрического сопротивления постоянному току, Ом |
от 1 до 20 |
|
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току, % |
±5,0 |
|
Пределы допускаемых дополнительных погрешностей измерений силы тока, электрического напряжения и электрического сопротивления в рабочих условиях, % |
±10, пределов основных погрешностей |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое напряжение питания, В:
|
от 150 до 242; от 150 до 300 |
|
Потребляемая электрическая мощность, Вт, не более:
|
15 210 |
|
Время работы прибора ПКР-2М от аккумулятора, ч, не менее |
2 |
|
Класс защиты от поражения электрическим током |
Класс защиты I |
|
Масса измерительного блока, кг, не более
|
|
|
Масса комплекта датчика, приспособлений и кабелей, кг, не более |
2,8 |
|
Габаритные размеры измерительного блока, мм |
360x290x165 |
|
Количество каналов измерений угловых перемещений, шт. |
1 |
|
Количество каналов контроля контактов устройств РПН, шт. |
3 |
|
Количество каналов передачи данных, шт. |
2 (USB, USB host) |
|
Группа вибропрочности по ГОСТ Р 52931-2008 |
N1 |
|
Срок службы прибора, лет |
10 |
|
Средняя наработка на отказ, ч |
2000 |
|
Климатические условия применения:
|
от -20 до +40 от 10 до 95 без конденсации влаги |
IEC
61010-1:2014,
Безопасность прибора соответствует требованиям ГОСТ предъявляемым к электрическим контрольно-измерительным приборам и лабораторному оборудованию.
По электромагнитной совместимости прибор отвечает требованиям, предъявляемым к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014.
Знак утверждения типа наносится на панель прибора методом шелкографии; в эксплуатационных документах — на титульном листе печатным способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
Примеча ние |
|
Измерительный блок ПКР-2 или Измерительный блок ПКР-2М |
СКБ 035.00.00.000 или СКБ 035.00.00.000-01 |
1 | |
|
Датчик ДП22 |
СКБ 035.26.00.000 |
1 | |
|
Кабель измерительный |
СКБ 035.24.00.000, СКБ 035.24.00.000-01, СКБ 035.24.00.000-02 | ||
|
3 | |||
|
Щуп контактный |
СКБ 035.27.00.000 |
6 |
По заказу |
|
Кабель сетевой |
СКБ 018.09.00.000 |
1 | |
|
Соединитель |
СКБ 035.29.00.000 |
1 | |
|
Провод заземления |
СКБ 010.01.00.000 |
1 | |
|
Предохранитель |
ВП2Б-1В-2А |
2 | |
|
Комплект принадлежностей |
СКБ 135.01.00.000 |
- |
По заказу |
|
Кабель USB |
2.0 А-В |
1 |
По заказу |
|
Чехол для контактных щупов |
СКБ 135.07.00.000 |
1 |
По заказу |
|
Сумка |
СКБ 126.06.00.000 |
1 | |
|
Прибор контроля устройств РПН трансформаторов ПКР-2 и его модификация ПКР-2М. Руководство по эксплуатации |
СКБ 135.00.00.000 РЭ |
1 | |
|
Прибор контроля устройств РПН трансформаторов ПКР-2 и его модификация ПКР-2М. Формуляр |
СКБ 135.00.00.000 ФО |
1 | |
|
Приборы контроля устройств РПН трансформаторов ПКР-2 и их модификация ПКР-2М. Методика поверки |
СКБ 135.00.00.000-01МП |
1 |
По заказу |
|
Прибор контроля устройств РПН трансформаторов ПКР-2 и его модификация ПКР-2М. Программное обеспечение (ПО) для ПК |
СКБ 1350001-01 |
1 |
По заказу |
|
Датчик ДП22. Паспорт |
СКБ 035.26.00.000 ПС |
1 | |
|
Сертификат о калибровке |
1 |
По заказу | |
|
Свидетельство о поверке |
1 |
По заказу |
Приведены в эксплуатационном документе СКБ 135.00.00.000 РЭ.
Нормативные и технические документы, устанавливающие требования к приборам контроля устройств РПН трансформаторов ПКР-2 и их модификации ПКР-2МГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования;
ГОСТ 12.2.091-2012 (IEC 61010-1:2001) Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования;
ТУ 4221-035-41770454-2013 Прибор контроля устройств РПН трансформаторов ПКР-2 и его модификация ПКР-2М. Технические условия;
Рекомендация Р 50.2.077-2014 ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения.
ИзготовительОбщество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»), ИНН 3812045829.
Юридический адрес: 196605, г. Санкт-Петербург, вн. тер. г. п. Шушары, тер. Пулковское, ул. Кокколевская, д. 1, стр. 1, помещ. 42-Н
Адрес места осуществления деятельности: 664033, г. Иркутск, ул. Лермонтова, д. 130, оф. 226
Тел.: (3952) 719-148
Факс: (3952) 42-89-21.
E-mail: skb@skbpribor.ru
Испытательный центрВосточно- Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Восточно- Сибирский филиал ФГУП «ВНИИФТРИ») Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Адрес: 664056, г. Иркутск, ул. Бородина, д. 57
Тел/факс: (3952) 46-83-03; факс: (3952) 46-38-48.
E-mail: office@vniiftri-irk.ru
Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
