МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

06 июля 2022 г.

Москва

О внесении изменений в сведения об утверяеденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  4. Контроль за испол! *ениш^ттзст^ящегттрикязггпстсгвпяюк3а собой.

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

  Заместитель Руководителя

  Е.Р.Лазаренко

Сертификат: 029D109BOOOBAE27A64C995DDB060203A9

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 27.12.2021 до 27.12.2022

к_________________________

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» июля 2022 г. № 1660

Регистрационный № 61646-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства сбора и передачи данных СЕ805М

Назначение средства измерений

Устройства сбора и передачи данных СЕ805М (далее - СЕ805М или УСПД) предназначены для измерений и многотарифного учета электрической энергии и мощности, учета других энергоресурсов, хранения и передачи накопленной информации на верхний уровень информационно-измерительных систем, а также для управления и контроля состояния объекта автоматизации.

Описание средства измерений

Принцип действия УСПД основан на обработке измерительной информации, собираемой со счетчиков энергоресурсов с цифровым интерфейсом (далее - СЦИ), сохранении полученной информации в энергонезависимой памяти и выдаче накопленной информации по запросу.

Область применения УСПД - энергообъекты розничного рынка электроэнергии, учет энергоресурсов в жилищно-коммунальном хозяйстве. УСПД устанавливаются на подстанциях, в распределительных щитах промышленных предприятий, жилых и офисных зданий.

СЕ805М являются функционально и конструктивно законченными изделиями, выполненными в едином корпусе.

УСПД выпускаются в двух конструктивных исполнениях:

• - УСПД модульной конструкции в универсальном пылезащищённом корпусе (исполнение I);

• - УСПД блочной конструкции в корпусе типа Р32 производства АО "Энергомера" (исполнение II).

УСПД в исполнении I имеет в своем составе:

• - плату системную с цифровыми интерфейсами RS-485, каналами телесигнализации и телеуправления, блоками наборных зажимов для подключения внешних цепей, узлом вторичного питания и соединителями для установки модулей (см. ниже);

• - процессорный модуль с энергонезависимой памятью данных, встроенными часами реального времени, цифровыми интерфейсами Ethernet, WiFi (для подключения к компьютерным сетям), USB, RS-232 (для обслуживания) и единичными индикаторами режима работы процессора;

• - модуль модема сотовой связи с держателем для SIM-карт, единичными индикаторами наличия питания, режима модема сотовой связи, состояния сигналов телесигнализации и телеуправления.

• - дополнительный модуль каналов связи PLC, радио (согласно исполнению УСПД) с единичными индикаторами режима обмена по каналам связи.

В УСПД исполнения I платы процессорного модуля, модуля модема сотовой связи и дополнительного модуля каналов связи PLC и радио устанавливаются на плату системную под прямым углом.

УСПД в исполнении II имеет в своем составе:

- плату источника вторичного питания;

- плату цифровых интерфейсов с цифровыми интерфейсами RS-485, узлом модема сотовой связи с держателем для SIM-карт, каналами телесигнализации и телеуправления, блоками наборных зажимов для подключения внешних цепей, узлами каналов связи PLC и радио (согласно исполнению УСПД);

- плату процессорную с энергонезависимой памятью данных, встроенными часами реального времени и цифровыми интерфейсами Ethernet (для подключения к компьютерным сетям), USB, RS-232 (для обслуживания) и единичными индикаторами режима работы процессора, режима модема сотовой связи, режима обмена по каналам связи PLC и радио, состояния сигналов телесигнализации и телеуправления.

Модем сотовой связи, входящий в УСПД исполнения I и исполнения II с расширенным набором функций имеет приёмник систем глобального позиционирования GPS, ГЛОНАСС.

В УСПД исполнения II платы имеют между собой мезонинное соединение.

УСПД обеспечивают измерение и хранение физических величин с нормируемой погрешностью измерения в соответствии с таблицей 1. Результаты измерения хранятся в формате с плавающей запятой, обеспечивающем высокую точность.

Таблица 1

Основные функции УСПД:

• - сбор данных и диагностической информации, получаемой от многофункциональных электросчетчиков, имеющих цифровой выход (полный список счетчиков приведен в руководстве по эксплуатации);

• - накопление собранной информации в энергонезависимой памяти и передача собранной информации по запросу на верхний уровень информационно-измерительной системы;

• - измерение текущего времени;

• - контроль и синхронизация текущего времени в счетчиках с цифровым интерфейсом;

• - управление изменяемыми параметрами счетчиков с цифровым интерфейсом (запись лимитов потребления, тарифных расписаний и др.);

• - управление нагрузкой счетчиков с цифровым интерфейсом;

- обеспечение прямого доступа к счетчикам с цифровым интерфейсом с верхних уровней информационно-измерительной системы.

Дополнительные функции УСПД:

- учет электрической энергии активной (реактивной) потребленной (отпущенной), измеренной счетчиками с импульсным выходом (учитываются показания на конец месяца суммарно и по тарифам, показания на конец суток суммарно и по тарифам, текущие показания суммарно и по тарифам);

- сбор в заданные моменты времени с СЦИ и сохранение в энергонезависимой памяти УСПД мгновенных значений суммарной и пофазной мощности активной (реактивной) потребленной (отпущенной);

- сбор в заданные моменты времени с СЦИ и сохранение в энергонезависимой памяти УСПД мгновенных значений параметров электрической сети (напряжение, ток, частота, гармонические составляющие);

- сбор со счетчиков расхода воды с цифровым интерфейсом и сохранение в энергонезависимой памяти УСПД величин объема потребленной холодной, горячей воды (показания на конец месяца, на конец суток, значений за месяц, сутки, текущие показания);

- сбор со счетчиков газа с цифровым интерфейсом и сохранение в энергонезависимой памяти УСПД величин объема потребленного газа (показания на конец месяца, на конец суток, значений за месяц, сутки, текущие показания);

- сбор со счетчиков тепла с цифровым интерфейсом и сохранение в энергонезависимой памяти УСПД величин объема потребленной тепловой энергии и потребленного теплоносителя (показания на конец месяца, на конец суток, значений за месяц, сутки, текущие показания);

- сбор в заданные моменты времени со специализированных счетчиков с цифровым интерфейсом и сохранение в энергонезависимой памяти УСПД мгновенных значений текущего расхода энергоносителя, а также температуры горячей воды;

Погрешность данных, полученных в результате выполнения УСПД дополнительных функций, не нормируется.

УСПД имеют аппаратную и программную блокировку доступа к изменяемым параметрам. Изменение состояния аппаратной блокировки доступа возможно только при снятии пломб.

УСПД всех исполнений обеспечивают автоматическую синхронизацию встроенных часов реального времени по протоколу NTP.

УСПД исполнения I и исполнения II с расширенным набором функций дополнительно обеспечивают автоматическую синхронизацию встроенных часов реального времени от систем глобального позиционирования GPS, ГЛОНАСС.

Конфигурирование (изменение параметров) УСПД и чтение собранных данных может быть произведено по цифровым интерфейсам USB-device, WiFi, Ethernet, 3G, GSM/GPRS, RS-485 при помощи технологического программного обеспечения AdminTools.

Структура условного обозначения УСПД имеет следующий вид:

CE805M.XXX-YYYY-Z EXTn

Расшифровка структуры условного обозначения приведена в таблице 2.

Пример условного обозначения УСПД исполнения I с трёхфазным подключением к силовой сети, гибридным каналом связи номер 5 и аппаратной версией 3:

CE805M.T-RP05 EXT3

Таблица 2 Структура условного обозначения СЕ805М

Общий вид УСПД и места пломбирования приведены на рисунках 1-3.

Место пломбы поверителя

Места пломбирования после установки

Общий вид и места пломбирования УСПД исполнения I с однофазным питанием от сети переменного тока

RP05

IP54

Место пломбы поверителя

Места пломбирования после установки

RX • ТХ*

• • OUT1

• • OUT2

• • IN1

• • IN2

• • IN3

• • IN4

ШИНИН ПИ

644603

3x230/400? 50Hz50VA =9-30V 2А I

CENELECA « ! e ‘й*

Место пломбы

ОТК

ТУ4222-112-63919543*2014 |И11№ИТ111   _#

^я №012707168:71221

SIM1*

SIM2*

□B№

> si “ LINK*

SPEED*

• • =U

• • -и СЕ805МИ

I I

I ё

le “

РОССИЯ

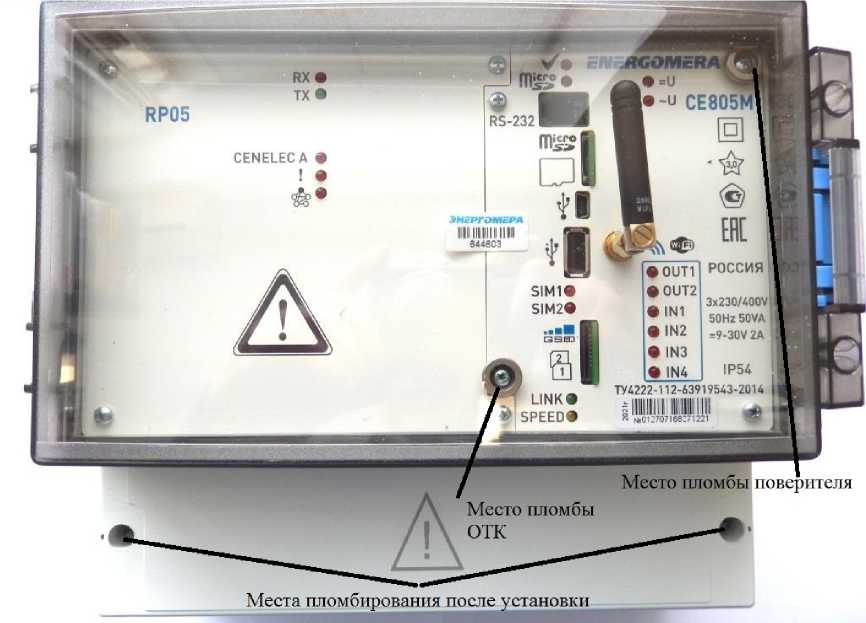

Рисунок 2 - Общий вид и места пломбирования УСПД исполнения I с трёхфазным питанием от сети переменного тока

TVZ929-112 A1919Ьй2-2П 1Z

Место

Места пломбирования после установки

Рисунок 3 - Общий вид и места пломбирования УСПД исполнения II

Программное обеспечение

Программное обеспечение (далее - ПО) «CE805M» разделено на метрологически значимую и незначимую части. Для защиты от несанкционированного изменения настроечных параметров устройства в ПО используется система авторизации пользователя (логин и пароль). Несанкционированное изменение настроечных параметров устройства невозможно без вскрытия УСПД. Идентификационные данные программного обеспечения УСПД указаны в таблице 3.

Таблица 3- Идентификационные данные программного обеспечения

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» согласно Р 50.2.077-2014.

Метрологические и технические характеристики

УСПД имеют метрологические и основные технические характеристики, приведенные в таблицах 4, 5.

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

Продолжение таблицы 5 - Основные технические характеристики

Продолжение таблицы 5 - Основные технические характеристики

Знак утверждения типа

наносится на лицевой панели УСПД методом офсетной печати или иным способом, не ухудшающим качество печати, на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе. Для УСПД исполнения I - в документе «Устройства сбора и передачи данных СЕ805М. Руководство по эксплуатации» САНТ.411189.004 РЭ. Для УСПД исполнения II - в документе «Устройства сбора и передачи данных СЕ805М В(Е). Руководство по эксплуатации» САНТ.411189.006 РЭ.

Нормативные и технические документы, устанавливающие требования к устройствам сбора и передачи данных УСПД СЕ805М

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний счетчиков, тарификации и управлении нагрузкой. Прямой локальный обмен данными».

ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками (Код IP)».

ТУ4222-112-63919543-2014 «Устройства сбора и передачи данных СЕ805М. Технические условия».

Изготовитель

Акционерное общество «Электротехнические заводы «Энергомера»

(АО «Энергомера»)

Адрес: 355029, Россия, г. Ставрополь, ул. Ленина, 415.

ИНН: 2635133470

Телефоны: (8652) 35-75-27 центр консультации потребителей;

35-67-45 канцелярия;

Телефон/факс: (8652) 56-66-90 центр консультации потребителей;

56-44-17 канцелярия;

E-mail: concern@energomera.ru;

Web-сайт: http://www.energomera.ru.

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон (факс): (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: http://www.vniims.ru

Регистрационный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» июля 2022 г. № 1660

Регистрационный № 84643-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры медицинские безртутные AMRUS TVY-130

Назначение средства измерений

Термометры медицинские безртутные AMRUS TVY-130 (далее - термометры) предназначены для измерений температуры тела человека.

Описание средства измерений

Принцип действия термометров основан на тепловом изменении объема термометрической жидкости в зависимости от температуры тела человека.

Конструктивно термометры состоят из капиллярной трубки с резервуаром, заполненным термометрической жидкостью - нетоксичным жидким сплавом (галлий 68,5 %, индий 21,5 %, олово 10 %). Капиллярная трубка защищена прозрачной герметичной стеклянной оболочкой, внутрь которой вставлена и прикреплена продольно к капиллярной трубке пластина с нанесенной на нее шкалой для отсчета температуры. Отсчет показаний производится по вершине мениска термометрической жидкости в капиллярной трубке. Термометры имеют специальный щелевой пережим в нижней части капилляра, препятствующий спаданию столбика термометрической жидкости при охлаждении термометра.

Термометры комплектуются обычным пластмассовым футляром или футляром с увеличительной линзой.

Термометры выпускаются в двух исполнениях, отличающихся диапазоном измерений температуры.

Заводской номер лота (партии) наносится на обратную сторону пластины шкалы термометра типографским способом в виде цифрового кода.

Общий вид термометров с указанием места нанесения знака утверждения типа, места нанесения заводского номера лота (партии) представлен на рисунке 1.

Нанесение знака поверки на термометры не предусмотрено. Пломбирование термометров не предусмотрено.

Место нанесения знака утверждения типа

Место нанесения заводского номера лота (партии)

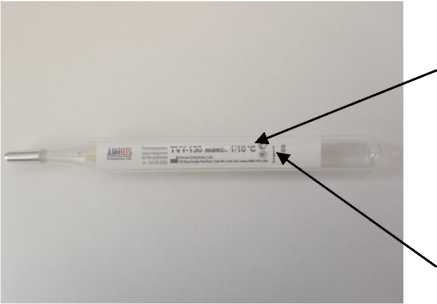

д) оборотная сторона термометров

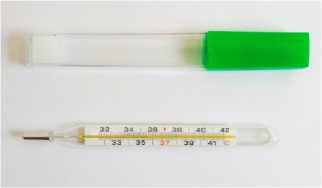

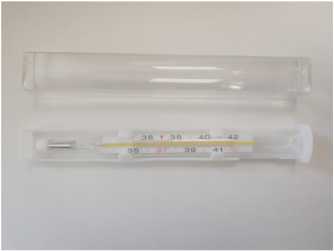

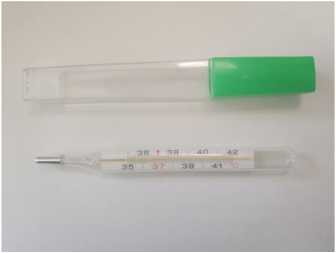

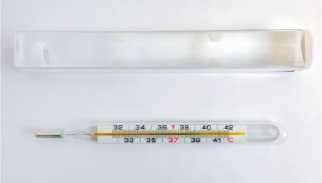

Рисунок 1 - Общий вид термометров

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на обратную сторону пластины шкалы термометра, на титульный лист руководства по эксплуатации и этикетку групповой тары типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Сведения о методиках (методах) измерений

приведены в разделе «Способ применения» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к термометрам медицинским безртутным AMRUS TVY-130

ГОСТ 31516-2012 «Термометры медицинские максимальные стеклянные. Общие технические условия»

ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений температуры»

Термометры медицинские безртутные AMRUS TVY-130. Стандарт предприятия

Правообладатель

Amrus Enterprises, Ltd., США

Место нахождения и адрес юридического лица: 720 King Georges Post Road, Suite 305, Fords, New Jersey, 08863-1974, USA

Изготовитель

Amrus Enterprises, Ltd., США

Место нахождения и адрес юридического лица: 720 King Georges Post Road, Suite 305, Fords, New Jersey, 08863-1974, USA

Производственная площадка Hangzhou Long Can Liquid Metal Technology Co, Ltd., Китай

Адрес деятельности по изготовлению средств измерений: Gate 2, No. 18 Zhiren Street, Puyan Binjiang District, 310051 Hangzhou, Zhejiang, China

Испытательный центр

Открытое акционерное общество «Медтехника» (ОАО «Медтехника»)

Место нахождения и адрес юридического лица: 400002, Волгоградская область, г. Волгоград, ул. Революционная, 57 А

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311945
