О продлении срока действия свидетельства № 56296 об утверждении типа средства измерений «Датчики давления ТХ6114, ТХ6141, TX6141.PD856, ТХ6143» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Промтех» от 4 июня 2019 г. № 161/2 приказываю:

• 1. Внести изменения в описание типа датчиков давления ТХ6114,

ТХ6141,  TX6141.PD856,  ТХ6143, зарегистрированных в Федеральном

информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 40060-14, изложив его в новой редакции согласно приложению, к настоящему приказу.

• 2. Продлить срок действия свидетельства № 56296 об утверждении типа средств измерений «Датчики давления ТХ6114, ТХ6141, TX6141.PD856, ТХ6143» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу

Заместитель Руководителя

Сертификат: 00E1O36EE327UE880E9E0O71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 0841.2018 до 0841.2019

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления TX6114, ТХ6141, TX6141.PD856, ТХ6143 предназначены для непрерывного измерения и преобразования избыточного, абсолютного и дифференциального давлений газообразных и жидких сред в аналоговый выходной сигнал. Датчики давления TX6114, ТХ6141, TХ6141.PD856, ТХ6143 работают с вторичной регистрирующей и показывающей аппаратурой в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.

Конструктивно датчики давления TX6114, ТХ6141, TХ6141.PD856, ТХ6143 выполнены в виде единого корпуса, в котором расположен чувствительный элемент и электронный блок преобразования.

Чувствительным элементом датчиков давления TX6114, ТХ6141, TХ6141.PD856 является пьезокерамический преобразователь деформаций со схемой компенсации температурного расширения, а чувствительным элементом датчиков давления ТХ6143 - динамометр из нержавеющей стали, соединённый со специальной интегральной схемой для выдачи стандартизованного выходного сигнала.

Принцип действия датчиков давления TX6114, ТХ6141, TХ6141.PD856, ТХ6143 основан на упругой деформации первичного тензорезистивного и пьезокерамического преобразователя, установленного на мембране. Под воздействием измеряемого давления мембрана деформируется, что приводит к изменению электрического сопротивления или ёмкости первичного преобразователя. При этом возникает электрический сигнал пропорциональный измеряемому давлению, который поступает на вход электронного блока датчика. После обработки этого сигнала результаты измерений отображаются на графическом жидкокристаллическом индикаторе и выдаются в виде аналогового выходного сигнала.

TX6114, ТХ6141, ТХ6143 выполнены во взрывобезопасном исполнении и могут эксплуатироваться в опасных зонах группы I и II.

Датчики давления TX6114, ТХ6141, TХ6141.PD856, ТХ6143 имеют степень защиты: IP 65, IP 66 и IP 68.

Защита электроники датчиков давления TX6114, ТХ6141, TХ6141.PD856, ТХ6143 от несанкционированного доступа в процессе эксплуатации реализована в их конструкции. Электронные компоненты датчиков давления ТХ6141, TХ6141.PD856, ТХ6143 расположены под платой, на которой находятся элементы подстройки нулевой точки и верхнего значения выходного сигнала. Получить доступ к электронике можно, только демонтировав данную плату, что приведет к поломке датчика давления. Корпуса датчиков давления TX6114 выполнены в неразборном исполнении, таким образом, доступ к электронным компонентам полностью исключен.

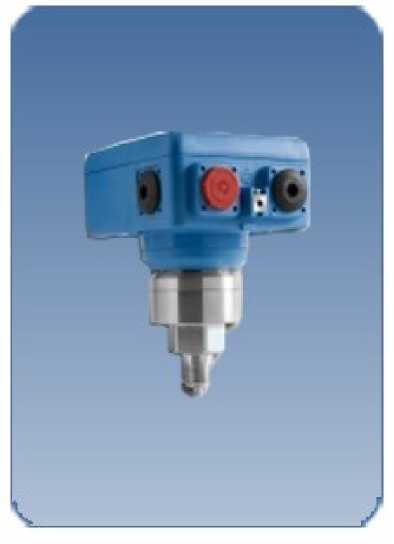

Рисунок 1 - Общий вид датчиков давления TX6114

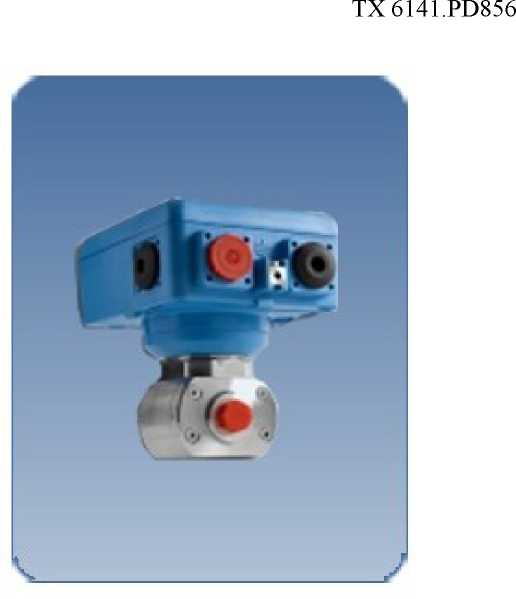

Рис. 2 - Общий вид датчиков давления TX6141,

Рисунок 3 - Общий вид датчиков давления TX6143

Программное обеспечение отсутствует.

Таблица 1- Метрологические характеристики

Таблица 2- Технические характеристики

для датчиков давления TX6141, TX6143 с выходным сигналом в мА и В;

для датчиков давления TX6141, TX6143 с выходным сигналом в Гц.

наносится на корпус датчиков давления TX6114, ТХ6141, TX6141.PD856, ТХ6143 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

осуществляется по документу МП РТ 2117-2014 «ГСИ. Датчики давления TX6114, ТХ6141, ТХ6141.PD856, ТХ6143». Методика поверки», утверждённому ГЦИ СИ ФБУ «Ростест-Москва» 02 июня 2014 г.

Основные средства поверки:

• - задатчик разрежения Метран-503 Воздух, с диапазоном воспроизведения разрежения от минус 25 до минус 63000 Па, класса точности 0,02 (регистрационный номер в Федеральном информационном фонде 25940-03);

• - калибратор давления пневматический Метран-505 Воздух, с диапазоном воспроизведения давления от 5 до 40000 Па, класса точности 0,015 (регистрационный номер в Федеральном информационном фонде 42701-09);

• - калибратор давления пневматический Метран-504 Воздух-I, с диапазоном воспроизведения давления от 3 до 400 кПа, класса точности 0,01 (регистрационный номер в Федеральном информационном фонде 31057-09);

• - мановакуумметр грузопоршневой МВП-2,5 с диапазоном измерений от минус 95 до 250 кПа, класса точности 0,02 (регистрационный номер в Федеральном информационном фонде 1652-99);

• - манометр избыточного давления грузопоршневой МП-2,5 с диапазоном измерений от 0 до 250 кПа, класса точности 0,01 (регистрационный номер в Федеральном информационном фонде 31703-06);

• - манометр избыточного давления грузопоршневой МП-6 с диапазоном измерений от 40 до 600 кПа, класса точности 0,01 (регистрационный номер в Федеральном информационном фонде 31703-06);

• - манометр избыточного давления грузопоршневой МП-60 с диапазоном измерений от 0,1 до 6 МПа, класса точности 0,01 (регистрационный номер в Федеральном информационном фонде 31703-06);

• - манометр избыточного давления грузопоршневой МП-600 с диапазоном измерений от 1 до 60 МПа, класса точности 0,01 (регистрационный номер в Федеральном информационном фонде 31703-06);

• - манометр избыточного давления грузопоршневой МП-2500 с диапазоном измерений от 5 до 250 МПа, класса точности 0,02 (регистрационный номер в Федеральном информационном фонде 23094-07);

• - калибратор-контроллер давления PPC4-A100Ks c диапазоном измерения абсолютного давления от 0 до 110 кПа, с допускаемой относительной погрешностью ±0,01 % (регистрационный номер в Федеральном информационном фонде 27758-08);

• - калибратор-контроллер давления PPC4-A350Ks c диапазоном измерения абсолютного давления от 0 до 350 кПа, с допускаемой относительной погрешностью ±0,01 % (регистрационный номер в Федеральном информационном фонде 27758-08);

• - калибратор-контроллер давления PPC4-A700Ks c диапазоном измерения абсолютного давления от 0 до 700 кПа, с допускаемой относительной погрешностью ±0,01 % (номер регистрационный номер в Федеральном информационном фонде 27758-08);

- манометр абсолютного давления грузопоршневой МПАК-15 с диапазоном измерений от 0 до 400 кПа, класса точности 0,01 (регистрационный номер в Федеральном информационном фонде 24971-03);

- мультиметр цифровой Agilent НР34401А, с диапазоном измерений постоянного напряжения от 0 до 10 В и с погрешностью измерения постоянного напряжения ±[0,0035 % от измеряемой величины + 0,0005 % от верхнего предела измерений] (регистрационный номер в Федеральном информационном фонде 16500-97);

- мера электрического сопротивления однозначная МС 3050М, с номинальным сопротивлением 100 Ом, класса точности 0,01 (регистрационный номер в Федеральном информационном фонде 28926-05);

- мера электрического сопротивления многозначная МС 3055, с диапазоном воспроизведения сопротивления от 0,001 до 111111,10 Ом, класса точности 0,02/2*10^-6 (регистрационный номер в Федеральном информационном фонде 42847-09);

• - частотомер электронно-счётный Ч3-63/1, диапазон измерения частоты от 0,1 Гц до 200 МГц при напряжение входного сигнала от 0,03 до 10 В - для сигналов синусоидальной формы и от 0,1 до 10 В - для сигналов импульсной формы, с относительной погрешностью 5*10^-7 (регистрационный номер в Федеральном информационном фонде 9084-90);

• - барометр образцовый переносной 1-го разряда БОП-1М-2, с диапазоном измерений от 5 до 1100 гПа, с абсолютной погрешностью ±10 Па (регистрационный номер в Федеральном информационном фонде 26469-04);

• - источник питания постоянного тока Б5-45, с наибольшим значением напряжения 50 В и с допускаемым отклонением ±0,5 % от установленного напряжения (регистрационный номер в Федеральном информационном фонде 5965-77).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде голографической наклейки или оттиска поверительного клейма.

приведены в эксплуатационном документе.

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 140⁶ Па

Приказ Росстандарта № 1339 от 29 июня 2018 г. Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа

Фирма «Trolex Ltd», Великобритания
