ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерений многоканальные многофункциональные TrackSense Pro (далее -системы) предназначены для измерений и регистрации температуры, относительной влажности окружающей среды, абсолютного давления и вакуума, удельной проводимости различных сред, а также объемной доли диоксида углерода (СО2) в газовых средах с использованием возможностей автономного сбора измерительной информации и последующей перезаписью в общую базу данных, а также передачи данных по радиосвязи в режиме реального времени при проведении валидационных процедур для различных процессов.

Принцип действия систем измерений многоканальных многофункциональных TrackSense Pro основан на преобразовании сигналов от первичных преобразователей (датчиков) измеряемых величин в цифровой сигнал.

Системы являются проектно-компонуемыми устройствами и состоят из логгеров, считывающих станций, подключаемых к ПК, программного обеспечения, установленного на ПК, дополнительных устройств связи (точки доступа SKY, подключаемой к ПК и радиопередающего модуля SKY, подсоединяемого к логгерам) для обеспечения передачи данных по радиосвязи в режиме реального времени, дополнительных аксессуаров для крепления, позиционирования логгеров и работы с системами.

Логгеры являются основными измерительными компонентами систем. Логгеры содержат съемный или встроенный датчик физического параметра (один или несколько), которые также включают в себя преобразователь выходного аналогового сигнала датчика к цифровому виду с микропроцессором, и базовую часть, включающую энергонезависимую память текущего архива результатов измерений, литиевую батарею, часы, а также электронные компоненты для обеспечения передачи данных от логгера к считывающей станции.

Логгеры активируются в считывающей станции посредством программного обеспечения. Во время измерений логгеры используются автономно, записывая в текущий архив измерительную информацию, по завершении измерительной сессии логгер устанавливается в слот считывающей станции для перезаписи архива в базу данных на ПК и подготовки к новым измерениям. При установке логгера в слот считывающей станции тип и серийный номер датчика определяются автоматически программным обеспечением.

Считывающие станции служат для запуска логгеров в работу, настройки текущей измерительной сессии перед началом измерений (частоты опроса логгеров, условий проведения измерений), перезаписи текущего архива логгеров по завершении измерительной сессии в основную базу данных на подсоединенном ПК. Вид используемой в составе конкретной системы считывающей станции определяется числом и типами подсоединяемых логгеров.

Имеются модификации базовых считывающих станций на 1 и 4 слота и модулей расширения на 4 слота каждый, подсоединяемых к базовой станции (до 3 модулей расширения на базовую станцию). Также имеются 3G-считывающие станции, отличающиеся от базовых станций техническими и функциональными характеристиками. Для визуализации результатов измерений 4 или 12 логгеров может использоваться интерфейс E-VAL Pro.

В составе систем имеются различные по конструкции модификации логгеров, в том числе со съемными и заменяемыми датчиками (типов Pro XL, Pro X, Pro, Pro Basic, Pro Basic L). Логгеры типов Pro XL, Pro X, Pro, Pro Basic, Pro Basic L, Lab могут быть оснащены SKY-опцией, обеспечивающей непрерывную передачу данных на ПК по радиосвязи.

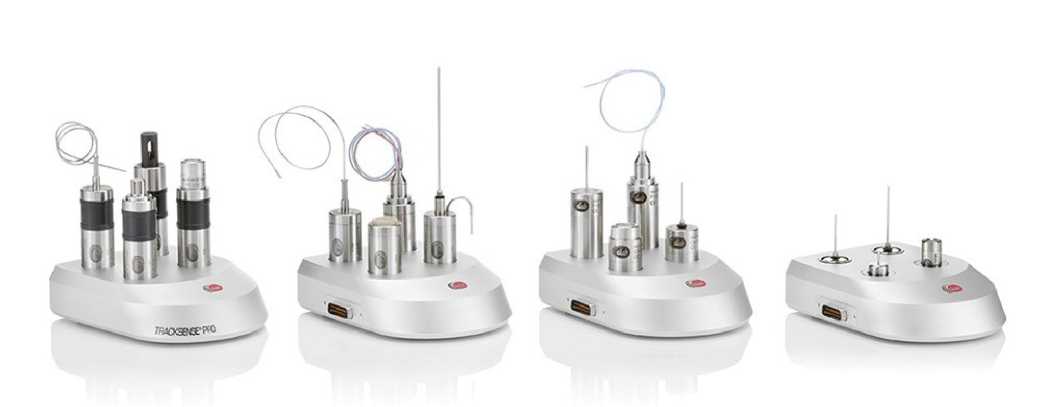

Фото общего вида систем TrackSense Pro представлено на рисунке 1.

а) с логгерами, Mini, оснащенными

SKY-опцией

б) с логгерами Pro Basic, Pro Basic L,

в) с логгерами

Compact, Frigo

г) с логгерами Micro

Pro, Pro X, Pro XL, Lab

Рисунок 1- Общий вид систем измерений многоканальных многофункциональных TrackSense Pro.

Пломбирование систем измерений многоканальных многофункциональных TrackSense Pro не предусмотрено.

Программное обеспечение систем (ПО) состоит из внутреннего, метрологически значимого ПО и внешнего, метрологически не значимого.

Внутреннее ПО Firmware загружается изготовителем в энергонезависимую память датчиков, логгеров и считывающих станций систем и обеспечивает распознавание типа датчика и логгера, заводского номера датчика, измерение параметров среды c указанными в таблицах 2, 3 метрологическими характеристиками датчиков, регистрацию результатов измерений в текущем архиве логгера, а также сетевые настройки.

Внешнее ПО ValSuite поставляется в комплекте с системой. С помощью внешнего ПО осуществляется настройка сеансов измерений на ПК, запуск работы логгеров для выполнения измерений с заданной периодичностью, осуществляется регистрация результатов измерений в базе данных ПК, проводится перезапись текущего архива логгера через считывающую станцию в базу данных на ПК, ведутся журналы событий; проводится анализ и представление полученных данных и оформляется протокол измерений, а также проводится регистрация пользователей и устанавливается система паролей для каждого из них.

Указанное в таблице 1 внешнее ПО различается возможностями автоматизации процессов измерений, сетевых решений, калибровки c применением эталонных термометров и представления данных в валидационных отчетах.

Идентификационные данные программного обеспечения систем приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Внутреннее ПО Firmware датчиков, логгеров и считывающих станций, являющееся метрологически значимым (метрологические характеристики датчиков физических параметров, приведенные в таблицах 2 и 3, нормированы с учетом ПО), устанавливается в производственном цикле на заводе-изготовителе, доступ пользователя к нему отсутствует и в процессе эксплуатации систем изменению не подлежит, что соответствует уровню защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Метрологические характеристики логгеров приведены в таблицах 2, 3 и определяются метрологическими характеристиками используемых в их составе датчиков.

Таблица 2 - Основные метрологические характеристики логгеров систем TrackSense Pro.

Таблица 3- Метрологические и технические характеристики систем TrackSense Pro с логгерами Pro Basic, Pro Basic L, Pro, Pro X, Pro XL и температурными датчиками типа Pt1000

Таблица 4- Технические и эксплуатационные характеристики логгеров

* - Относительная влажность окружающей среды от 0 до 90 %, давление от от 84 до 120 кПа

Таблица 5- Рабочие условия эксплуатации

наносится на эксплуатационную документацию типографским способом.

Таблица 6 - Комплектность средства измерений

осуществляется по документу МП 207-023-2019 «Системы измерений многоканальные многофункциональные TrackSense Pro. Методика поверки», утвержденному ФГУП «ВНИИМС» 26 августа 2019 г.

Основные средства поверки:

• - термометры сопротивления платиновые эталонные 1-го разряда типов ЭТС-25, ПТС-10 с диапазоном измерений от минус 196 до плюс 420 °С;

• - термометр сопротивления платиновый эталонный 2-го разряда типа ПТСВ-1.2 с диапазоном измерений от минус 50 до плюс 450 °С;

• - измеритель-регулятор температуры многоканальный прецизионный МИТ-8.15М, ПГ: ± (0,002+3*10 ^-6 *t) °С;

• - термостаты жидкостные переливные прецизионные серии ТПП-1 моделей ТПП-1.0, ТПП-1.2, с общим диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры от ±0,004 до ±0,02 °С;

• - термостат низкотемпературный «КРИОСТАТ», диапазон воспроизводимых температур от минус 80 до плюс 20 °С, нестабильность поддержания заданной температуры ±0,01 °С;

• -  калибраторы температуры моделей серии АТС-R/RTC-R со сменными металлическими блоками сравнения, общий диапазон воспроизводимых температур от минус 48 до плюс 700 °С, нестабильность поддержания заданной температуры от ±0,005 до ±0,02 °С;

• - генератор влажности газа «Родник-2» со спец. переходником, диапазон воспроизведения относительной влажности от 5 до 99 %, ПГ относительной влажности ±0,5 %.

• - сосуд Дьюара с азотом;

• - калибратор давления 7250xi, основная приведенная погрешность задания абсолютного давления ±0,015% в диапазоне от 0,1 до 15 бар (Регистрационный № 56429-14);

• - вакуумметр ВДТО-3 диапазон измерений абсолютного давления 140^-3 Па до 100 кПа, погрешность ± 10 % (Регистрационный № 40410-09);

• - вакуумметр вязкостной с вращающимся шариком SRG, диапазон измерений абсолютного давления 540^-5 Па до 100 Па, пределы основной относительной погрешности ± 5 % в диапазоне от 540^-5 до 1 Па (Регистрационный № 40361-09);

• - ГСО состава газовых смесей № 10531-2014 СО2 в азоте (воздухе);

• - средства поверки по ГОСТ Р 8.722-2010 (эталонные растворы удельной электрической проводимости 2-го разряда по ГОСТ 8.457-2015, кондуктометр лабораторный КЛ-С-1 (Регистрационный № 46635-11));

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки может наноситься на боковую или заднюю поверхность корпуса, и/или в паспорт и/или на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

ГОСТ Р 8.596-2002 Системы информационно-измерительные. Метрологическое обеспечение. Основные положения.

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

Приказ Росстандарта от 27.12.2018 г. № 2771 «Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей».

ГОСТ Р 8.722-2010 Государственная система обеспечения единства измерений. Анализаторы жидкости кондуктометрические. Методика поверки.

ГОСТ 8.107-81 ГСИ Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 140"⁸ до 140³ Па.

Приказ Федерального агентства по техническому регулированию и метрологии № 2900 от 6 декабря 2019 г. «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10^-1 - V10⁷ Па»

Техническая документации фирмы-изготовителя.

Фирма Ellab A/S, Дания

Адрес: Trollesmindealle 25, DK-3400, Hilleroed

Телефон: +45 4452 0503, факс: +45 4453 0505

E-mail: rvl@ellab.com

Web-сайт: www.ellab.com

Общество с ограниченной ответственностью «ЭЛЛАБ РУС» (ООО «ЭЛЛАБ РУС»)

Адрес: 119002, г. Москва, переулок Сивцев Вражек, дом 29/16, офис 3 этаж 5 помещение III

Телефон: +7 (495) 107-09-09

E-mail: info@solidpharma.ru

Web-сайт: https://ru.ellab.com/

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

В части вакуумметрических измерений

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)

Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, д. 13

Телефон: (495) 583-99-23; факс: (495) 583-99-48

Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний средств измерений в целях утверждения типа RA.RU.311314 от 31.08.2015

Заместитель
