№1230 от 19.05.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 325328
Приказ о внесении изменений в сведения об утвержденных типах СИ (5)
Приказы по основной деятельности по агентству Вн. Приказ № 1230 от 19.05.2022
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
1230
19 мая 2022 г.
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906ч
-
4. Контроль за испол .ениеднЖЖВДЖВДИВЩЬляю за собой.
Федеральное агентство по техническому регулированию и
метрологии.
Заместитель Руководителя
Сертификат: 029D1098000BAE27A64C99SDDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022
Е.Р.Лазаренко
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «19» мая 2022 г. № 1230
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
|
Прежний адрес |
Новый адрес | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. |
Расходомеры ультразвуковые |
УРС-002 |
67520-17 |
Общество с ограниченной ответственностью «Геолинк Ньютек» (ООО «Геолинк Ньютек»), г. Москва |
123056, г. Москва, переулок Электрический, д.12, пом.П, комн. 6 |
117105, г. Москва, вн. тер. г. муниципальный округ Нагатино-Садовники, Варшавское шоссе, д.37А, стр.2, этаж 2, помещ. №V, ком. №1А |
Общество с ограниченной ответственностью «Геолинк Ньютек» (ООО «Геолинк Ньютек»), г. Москва |
|
2. |
Установки поверочные автоматизированные |
УПРС |
52183-12 |
Общество с ограниченной ответственностью «Инженернопроизводственная фирма «Нептун» (ООО «ИПФ «Нептун»), г. Киров |
610005, г. Киров, ул. Советская 67а, 61 |
Адрес: 610030, г. Киров, ул. Прудная, д. 51, Юридический адрес: 610005, г. Киров, ул. Советская 67а, 61 |
Общество с ограниченной ответственностью «Инженернопроизводственная фирма «Нептун» (ООО «ИПФ «Нептун»), г. Киров |
|
3. |

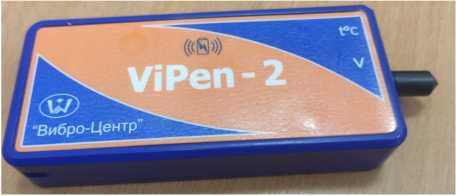

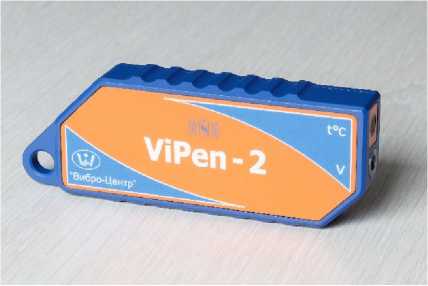

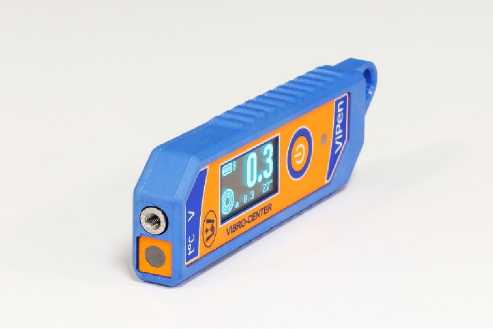

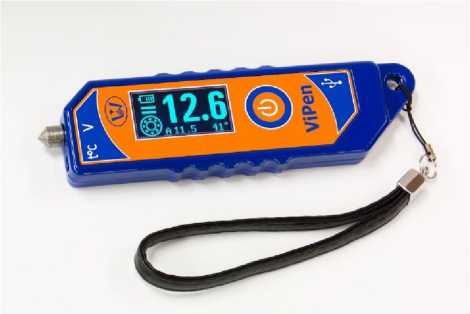

Виброметры |
серии ViPen |
81159-20 |
Общество с ограниченной ответственностью Производственновнедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр»), г. Пермь |
614000, г. Пермь, ул. Пермская, д. 70, офис 401 |
614500, Российская, Федерация, Пермский край, м. район Пермский, сельское поселение Савинское, д. Ванюки, въезд Шоссейный, д. 2, офис 2217 |
Общество с ограниченной ответственностью Производственновнедренческая фирма «Вибро-Центр» (ООО ПВФ «ВиброЦентр»), г. Пермь |
|
4. |

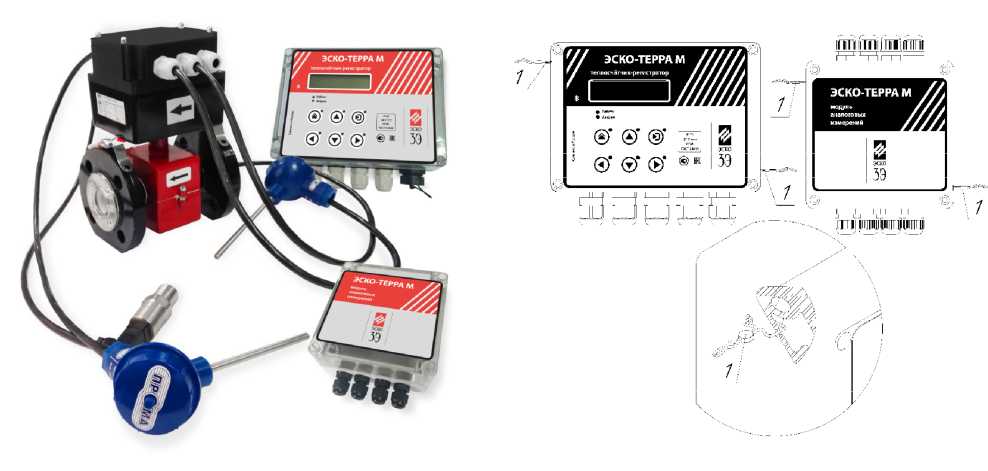

Теплосчетчики-регистраторы |
ЭСКО-Терра М |
77314-20 |
Акционерное общество «Энергосервисная компания 3Э» (АО «ЭСКО 3Э»), г. Москва |
125362, г. Москва, ул. Водников, д. 2, стр. 4, эт. 1, блок 1, офис 1 |
121205, г. Москва, Инновационный центр Сколково, ул. Сикорского, д.11, цокольный этаж, помещение 1, комната 59 |
Акционерное общество «Энергосервисная компания 3Э» (АО «ЭСКО 3Э»), г. Москва |
|
5. |

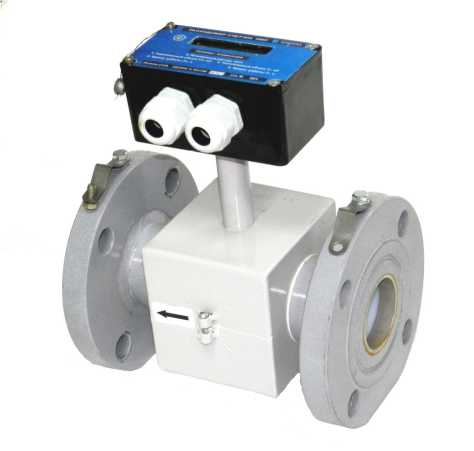

Расходомеры-счетчики электромагнитные |
ЭМР |
51448-12 |
Общество с ограниченной ответственностью «Научнопроизводственное объединение «Наука» (ООО «НПО «Наука»), г. Чебоксары |
428036, г. Чебоксары, ул. Матэ Залка, д .27 |
428003, Чувашская Республика, г. Чебоксары, Базовый проезд, д. 4, пом. 3 |
ООО «НПО «Наука», г. Чебоксары |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» мая 2022 г. № 1230
Лист № 1
Всего листов 7
Регистрационный № 67520-17
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры ультразвуковые УРС-002
Назначение средства измеренийРасходомеры ультразвуковые УРС-002 (далее приборы) предназначены для измерения объёмного расхода и объема воды с содержанием воздуха или взвешенных частиц до 1% объёмного содержания в полностью заполненных трубопроводах.
Описание средства измеренийПринцип действия приборов основан на методе прямых измерений разности времени при прохождении ультразвука в воде от одного пьезоэлектрического преобразователя (ПЭП) к другому в прямом и обратном направлении. Электрические импульсы с электронного блока (ЭБ) поступают поочередно то на один, то на другой ПЭП, входящих в один канал измерения, в результате чего ультразвук проходит путь по потоку и против потока воды.
Приборы состоят из преобразователя расхода жидкости ультразвукового и электронного блока (ЭБ). Преобразователь расхода жидкости ультразвуковой состоит из измерительного участка трубопровода с закрепленными на нем ПЭП. Количество ПЭП определяется числом используемых каналов измерений. Каждый канал работает с одной парой ПЭП.
Прибор содержит до шести каналов измерения расхода. Это позволяет измерять расход одновременно в шести независимых трубопроводах или реализовать многолучевую схему измерения в одном трубопроводе. ЭБ имеет брызгозащищённое исполнение и изготавливается из силумина или термопластика. Электрическая схема выполнена по модульному принципу. Под застекленным окном в верхней крышке корпуса ЭБ расположен жидкокристаллический индикатор, на который выводится информация о текущем расходе и нарастающем объеме жидкости, а также времени работы прибора. Прибор обеспечивает передачу данных через интерфейс RS-485 по протоколу MODBUS.
Прибор в зависимости от состава преобразователя расхода жидкости ультразвукового имеет два исполнения:
- с ПЭП, установленными в измерительный участок из состава прибора;
- с ПЭП, которые устанавливаются непосредственно на рабочий трубопровод.
Общий вид приборов представлен на рисунках 1, 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

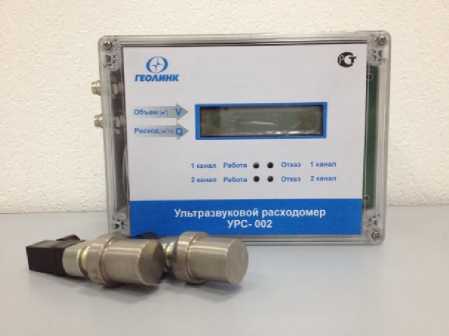

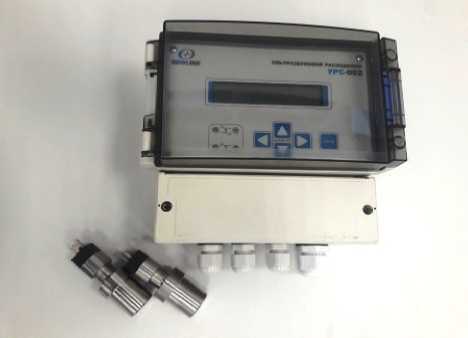

Рисунок 1 - Комплект расходомера без измерительного участка.

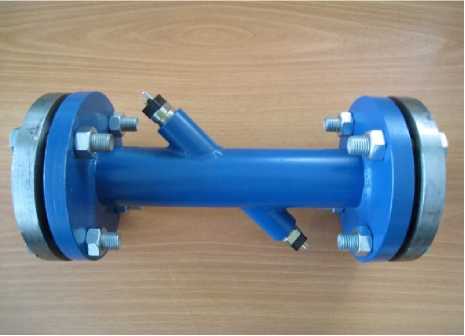

Рисунок 2 - Преобразователь расхода
Место нанесения пломбы и знака поверки

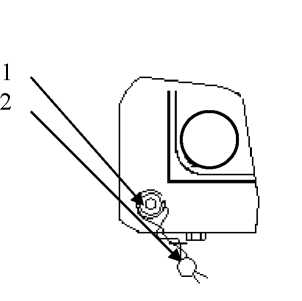

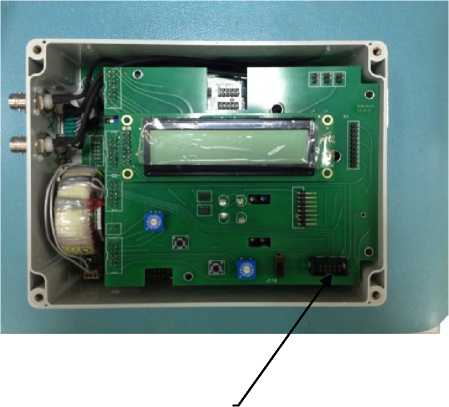

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение (ПО) является встроенным и реализовано в микроконтроллере. Микроконтроллер размещен в ЭБ. Доступ к микроконтроллеру и его интерфейсу для загрузки ПО ограничивается специальным разъёмом для «пульта ввода данных», который пломбируется. ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования разъема ввода, равно как и не могут быть изменены параметры работы ПО. Дополнительно используется аппаратно-программная защита памяти программ и данных, реализуемая производителем микроконтроллера.
Уровень защиты ПО приборов от непреднамеренных и преднамеренных изменений -«высокий» по Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
А-1112 |
|
Номер версии (идентификационный номер) ПО |
0.3 |
|
Цифровой идентификатор ПО |
13088 |
Метрологические характеристики расходомеров ультразвуковых УРС-002 представлены в таблицах 2, 3.
Таблица 2
|
Наименование характеристики |
Значение | ||||||||||
|
Диаметр условного прохода измерительного участка (Ду), мм |
15 |
20 |
32 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
Минимальный расход Qmin, м3/ч |
0,05 |
0,1 |
0,3 |
1,4 |
2,1 |
2,3 |
2,5 |
6,3 |
10,0 |
16,0 |
20,0 |
|
Максимальный расход Qmax, м3/ч |
3,0 |
7,5 |
15 |
80 |
100 |
160 |
250 |
630 |
1000 |
1600 |
2500 |
|
Максимальное рабочее давление, МПа |
2,5 | ||||||||||
|
Диапазон температур измеряемой среды, °С |
от +1 до +180 | ||||||||||
|
Ёмкость цифрового отсчетного устройства объ- 3 ёма жидкости, м |
999999999 | ||||||||||
|
Цена младшего разряда индикатора при измерении объёма, м3 |
0,001 | ||||||||||
|
Диапазоны выходных сигналов, пропорциональные расходу:
|
от 4 до 20 от 0 до 1000 | ||||||||||
|
Наименование характеристики |
Значение | ||||||||||
|
Пределы допускаемой относительной погрешности ЭБ при измерениях объемного расхода, %:
|
±1,5 ±1,0 | ||||||||||
|
Пределы допускаемой относительной погрешности ЭБ при измерении времени распространения ультразвука между ПЭП по каждому каналу, % |
±0,1 | ||||||||||
|
Диаметр условного прохода измерительного участка (Ду), мм |
400 |
500 |
600 |
700 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
|
Минимальный расход Qmin, м3/ч |
32 |
40 |
63 |
80 |
100 |
125 |
160 |
200 |
250 |
400 |
630 |
|
Максимальный расход Qmax, м3/ч |
4000 |
6300 |
10000 |
12500 |
16000 |
20000 |
25000 |
40000 |
50000 |
63000 |
105 |
|
Максимальное рабочее давление, МПа |
2,5 | ||||||||||
|
Диапазон температур измеряемой среды, °С |
от +1 до +180 | ||||||||||
|
Ёмкость цифрового отсчетного устройства объ- 3 ёма жидкости, м3 |
999999999 | ||||||||||
|
Цена младшего разряда индикатора при измерении объёма, м3 |
0,001 | ||||||||||
|
Диапазоны выходных сигналов, пропорциональные расходу:
|
от 4 до 20 от 0 до 1000 | ||||||||||
|
Пределы допускаемой относительной погрешности ЭБ при измерениях объемного расхода, %: - по индикатору и частотному выходу - по токовому вы ходу |
±1,5 ±1,0 |
|
Пределы допускаемой относительной погрешности ЭБ при измерении времени распространения ультразвука между ПЭП по каждому каналу, % |
±0,1 |
Таблица 3
|
Способ установки ПЭП |
Условный диаметр Ду, мм |
Пределы допускаемой относительной погрешности измерений объёма (расхода), % | |
|
от Qmin до 0,04 Qmax |
от 0,04 Qmax до Qmax | ||
|
По оси трубопровода |
от 15 до 32 |
±(1,0+0,04 Qmax/ Q) [±(1,5+0,04 Qmax/ Q)] |
±2,0 [±2,5] |
|
По диаметру |
от 50 до 150 |
±(1,0+0,04 Qmax/ Q) [±(1,5+0,04 Qmax/ Q)] |
±2,0 [±2,5] |
|
По двум хордам |
150 |
±0,04 Qmax/ Q [±(0,5+0,04 Qmax/ Q)] |
±1,0 [±1,5] |
|
По диаметру |
от 150 до 300 |
±(4,0+0,04 Qmax/ Q) [±(4,5+0,04 Qmax/ Q)] |
±2,0 [±2,5] |
|
По диаметру или одной хорде |
от 400 до 2000 |
±(3,5+0,04 Qmax/ Q) [±(4,0+0,04 Qmax/ Q)] |
±1,5 [±2,0] |
|
По двум хордам |
от 150 до 300 |
±(0,5+0,04 Qmax/ Q) [±(1,0+0,04 Qmax/ Q)] |
±1,5 [±2,0] |
|
По двум и более хордам |
от 400 до 2000 |
±0,04 Qmax/ Q [±(0,5+0,04 Qmax/ Q)] |
±1,0 [±1,5] |
Таблица 4 - Основные технические характеристики расходомеров ультразвуковых УРС-002
|
Наименование характеристики |
Значение |
|
Габаритные размеры ЭБ, мм, не более -длина |
338 |
|
-ширина |
200 |
|
-высота |
115 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220tii |
|
- частота переменного тока, Г ц |
50±1 |
|
Потребляемая мощность, В^А, не более |
15 |
|
Длина кабеля между ПЭП и ЭБ, м, не более |
100 |
|
Масса ЭБ, кг, не более |
3 |
|
Условия эксплуатации ЭБ: - температура окружающей среды, °С |
от 0 до +35 |
|
- относительная влажность воздуха, без конденсата, % |
от 5 до 70 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
50000 |
наносится на переднюю панель ЭБ методом фотопечати, на титульный лист паспорта и руководства по эксплуатации прибора типографским способом.
Комплектность средства измерений
Таблица 5- Комплектность средства измерений
|
Наименование |
Количество |
|
Расходомер ультразвуковой УРС-002 (в соответствии с комплектом заказа) |
1 шт. |
|
Паспорт |
1 экз. |
|
Руководство по эксплуатации |
1 экз. |
приведены в п. 3.3 руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к расходомерам ультразвуковым УРС-002ТУ 4213-004-44484660-2016 (ПМЕК.407111.004 ТУ) «Расходомеры ультразвуковые УРС-002». Технические условия
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ИзготовительОбщество с ограниченной ответственностью «Геолинк Ньютек»
(ООО «Геолинк Ньютек»)
ИНН 7710494607
Адрес: 117105, г. Москва, вн. тер. г. муниципальный округ Нагатино-Садовники, Варшавское шоссе, д.37А, стр.2, этаж 2, помещ. №V, ком. №1А
Тел./факс: (495)380-21-64
E-mail: newtech@geolink.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» мая 2022 г. № 1230
Лист № 1 Регистрационный № 52183-12 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

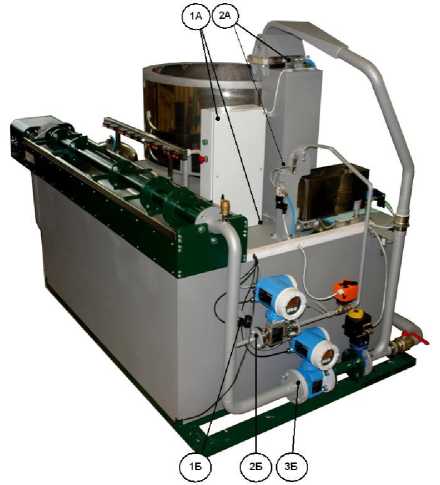

Установки поверочные автоматизированные УПРС
Назначение средства измеренийУстановки поверочные автоматизированные УПРС предназначены для воспроизведения и измерения объемного расхода, объема, массового расхода и массы жидкости.
Описание средства измеренийПринцип действия установок поверочных автоматизированных УПРС - объемномассовый: поток воды пропускается через испытуемые приборы, закрепленные на рабочем столе, эталонный расходомер-счетчик (ЭРС), далее поток воды проходит в бак весового устройства, где производится взвешивание воды и определение ее объема.
При работе установки используется сборный резервуар, из которого измеряемая среда забирается насосом (насосами) и через вспомогательные вентили подается в ресивер (гидроаккумулятор), где происходит сглаживание пульсаций потока. По выходу из ресивера поток измеряемой среды проходит через замкнутый гидравлический тракт измерительного участка и при измерении ЭРС поступает непосредственно в резервуар, а при измерении ВУ - через устройство переключения потока (далее - УШ1) поступает в весовой бак,
Установки поверочные автоматизированные УПРС имеют следующие модификации: У1РС-3; У1РС-5; У1РС-15; У1РС-30; У1РС-45; У1РС-50; У1РС-70; У1РС-100; У1РС-150; У1РС-200, которые отличаются значением наибольшего расхода и пределами относительной погрешности,
Установки включают в себя средства измерения (СИ):
-
- расходомеры для измерения объемного расхода и объема жидкости (Sitrans, Госреестр № 35024-12; Promag, Госреестр № 14589-09);
-
- тензодатчики для измерения массы ВУ (Flintec, Госреестр № 46027-10; Scaime, Госре-естр № 49505-12);
-
- термометры сопротивления ТС1 (Госреестр № 51307-12);
-
- датчики давления МИДА (Госреестр № 50730-12) и состоят из следующих частей:
а) системы хранения и подготовки рабочей жидкости;
б) устройства подачи рабочей жидкости;
в) трубной обвязки;
г) системы управления,
Система хранения и подготовки рабочей жидкости состоит из резервуара и ресивера,
Устройство подачи измеряемой среды состоит из циркуляционного насоса, вспомогательных затворов и регулирующей запорной арматуры с электроприводом, обеспечивающих воспроизведение и регулирование расхода воды,
Трубная обвязка включает в себя измерительный участок, комплект установочных приспособлений и зажимное устройство,
ВУ представляют собой встроенные весы бункерного типа на трех тензодатчиках и предназначены для статического взвешивания воды в весовом баке,
Датчики температуры предназначены для непрерывного измерения температуры воды, проходящей через ЭРС. Результаты измерения температуры используются для пересчета массы воды в весовом баке в объем.
Система управления состоит из силового шкафа и системы сбора и обработки информации.
В систему сбора и обработки информации входят персональный компьютер (далее -ПК), преобразователь интерфейса, специализированное программное обеспечение (далее - ПО), контроллер, панель сбора данных.
Программное обеспечениеустановок поверочных автоматизированных УПРС имеет метрологически значимую часть (исполняемый модуль UPRS.exe, файл градуировочных характеристик и настроек settings.cfg) и метрологически незначимую (вспомогательные файлы). Запуск файла градуировочных характеристик и настроек защищен паролем.
ПО имеет модульную структуру и включает в себя исполняемый файл, файлы протоколов и результатов поверки, служебные файлы с настройками системы автоматизации, файлы для формирования интерфейса приложения, файлы базы данных по поверяемым РС.
Для файлов UPRS.exe, settings.cfg в эксплуатационной документации на установки приводятся цифровые идентификаторы (контрольные суммы), вычисленные с помощью программы DivHash v.1.2, которые проверяются при проведении поверки установок. Сведения по ПО приведены в таблице 1.
|
Т а б л и ц а 1 |
- Параметры ПО | |||
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
UPRS |
UPRS/XX1) |
UPRS/XX/1: -UPRS.exe -settings.cfg |
A2415F18430B45446 21D5CAFD7CAEBB1 BC375D31896CBB49 BFF0BB21029236092 (пример формата для settings.cfg)2) |
MD5 |
| ||||
ПК под управлением программы позволяет осуществлять управление установкой, контроль ее параметров во всех режимах работы, долговременное хранение данных о типах РС, результатах поверки в памяти ПК, автоматическое формирование протоколов поверки, защищенных от возможности их корректировки.
Контроллер предназначен для управления исполнительными механизмами, а также для сбора и первичной обработки измерительной и контрольной информации в соответствии с программой, формирования управляющих сигналов для выполнения поверки РС в автоматическом или полуавтоматическом режиме.
Общий вид установок поверочных автоматизированных УПРС приведен на рисунке 1.
Места пломбирования в целях предотвращения несанкционированной настройки и вмешательства показаны на рисунке 1, при этом позиции с индексом А пломбируются способом давления на специальную мастику или путем нанесения специальных наклеек, позиции с индексом Б пломбируются проволокой с использованием пластмассовых или металлических пломб с оттиском клейма предприятия-изготовителя.
упрс-70
УПРС 150
Рисунок 1 - Общий вид установок поверочных автоматизированных УПРС
Метрологические и технические характеристикиТ а б л и ц а 2 - Метрологические и технические характеристики
|
Характеристика |
Модификация УПРС | |||||||||
|
3 |
5 |
15 |
30 |
45 |
50 |
70 |
100 |
150 |
200 | |
|
1 Минимальный расход, Рмин, м3/ч |
от 0,001 до 0,1 (устанавливается программно) | |||||||||
|
2 Максимальный расход, Qma№, м3/ч |
3 |
5 |
15 |
30 |
45 |
50 |
70 |
100 |
150 |
200 |
|
3 Количество ЭРС, штук, не менее1) |
1 |
1 |
2 |
2 |
2 |
2 |
2 |
3 |
3 |
3 |
|
4 Пределы допускаемой относительной погрешности установки при измерении объема или массы с помощью ЭРС и использованием импульсных (аналоговых) каналов, % |
± 0,25 (± 0,26) | |||||||||
|
5 Пределы допускаемой относительной погрешности установки при измерении массы или объема с помощью ВУ и использованием импульсных (аналоговых) каналов, % |
± 0,08 (± 0,10) |
± 0,05 (± 0,07) | ||||||||
Продолжение таблицы 2
|
Характеристика |
Модификация УПРС | |||||||||
|
3 |
5 |
15 |
30 |
45 |
50 |
70 |
100 |
150 |
200 | |
|
6 Пределы допускаемой абсолютной погрешности канала температуры рабочей жидкости, 0С |
± 0,5 | |||||||||
|
7 Пределы допускаемой приве денной погрешности канала давления рабочей жидкости, % |
± 1,0 | |||||||||
|
8 Нестабильность воспроизведе ния расхода на интервале интегрирования, % |
± 2,0 | |||||||||
|
9 Характеристики аналоговых каналов:
|
4 от 0,5 до 20 5 • 10-4 ± 0,05 | |||||||||
|
10 Характеристики импульсных ка налов:
|
4 0 - (224-1) ± 1 | |||||||||
|
11Пределы допускаемой относительной погрешности ВУ (тре), % |
± 0,08 |
± 0,05 | ||||||||
|
12Количество одновременно поверяемых СИ, штук, не более |
8 | |||||||||
|
13Параметры электрического питания: | ||||||||||
|
- напряжение переменного тока, В |
(380 ± 38)/(220 ± 22) | |||||||||
|
- частота, Г ц |
50 ± 1 | |||||||||
|
14 Потребляемая мощность, кВА |
от 1,5 до 3 |
от 5,5 до 11 |
от 18 до 37 | |||||||
|
15 Общее количество ВУ, шт., не более |
1 |
2 |
3 | |||||||
|
16 Сходимость показаний нагруженного ВУ, ед. тре |
± 1 | |||||||||
|
17 Вместимость резервуара, м3, не менее |
0,2 |
0,2 |
0,3 |
0,4 |
1,0 |
1,1 |
1,5 |
2,0 |
3,0 |
11 |
|
18 Габаритные размеры, м
|
от 1,7 до 2,0 от 0,5 до 0,7 от 1,2 до 1,5 |
от 2,1 до 3,0 от 1,2 до 1,7 от 1,9 до 2,1 |
от 4,2 до 8,5 от 2,0 до 5,0 от 3,0 до 4,0 | |||||||
|
19 Масса установки при незаполненном резервуаре (заполненном), кг, не более |
500 (800) |
600 (2000) |
8000 (18000) | |||||||
Окончание таблицы 2
|
Характеристика |
Модификация УПРС | |||||||||
|
3 |
5 |
15 |
30 |
45 |
50 |
70 |
100 |
150 |
200 | |
|
20 Условия эксплуатации:
|
от плюс 15 до плюс 25 от 30 до 80 от 84,0 до 106,7 | |||||||||
|
21 Средняя наработка на отказ, час, не менее |
8000 | |||||||||
|
22 Срок службы, лет, не менее |
12 | |||||||||
|
Примечание:
| ||||||||||
наносится на маркировочную табличку установки поверочной автоматизированной УПРС электрохимическим или лазерным способом, которая устанавливается на боковой стенке защитного кожуха зажимного устройства, и в центр титульных листов эксплуатационной документации типографским способом.
Комплектность средства измеренийТ а б л и ц а 3 - Комплект поставки установок
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
1 |
2 |
3 |
4 |
|
Установка поверочная автоматизированная УПРС |
УПРС-3; УПРС-5; УПРС-15; УПРС-30; УПРС-45, УПРС-50; УПРС-70; УПРС-100; УПРС-150; УПРС-200 |
1 шт. |
По заказу потребителя |
|
Установка поверочная автоматизированная УПРС. Руководство по эксплуатации. |
НУХХХ.00.001 РЭ |
1 экз. | |
|
Инструкция. ГСИ. Установки поверочные автоматизированные УПРС. Методика поверки. |
УПРС.00.001 МП |
1 экз. | |
|
Эксплуатационная документация на составные части, входящие в комплект установки |
1 комплект | ||
|
Запасные части |
1 комплект |
По заказу потребителя | |
|
Компакт-диск с программным обеспечением UPRS.exe |
НУХХХ.00.001 по |
1 шт. |
Методы измерений содержатся в документе НУХХХ.00.001 РЭ «Установка поверочная автоматизированная УПРС. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к установкам поверочным автоматизированным УПРС:1 ГОСТ 8.510-2002 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема и массы жидкости.
2 ТУ 4381-001-67571864-2012. Установки поверочные автоматизированные УПРС. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Инженерно-производственная фирма «Нептун»
Адрес: 610030, г. Киров, ул. Прудная, д. 51 Юридический адрес: 610005, г. Киров, ул. Советская 67а, 61 e-mail: mail@ipfneptun.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии»
Юридический адрес: 420088 г. Казань, ул.2-я Азинская, 7А
Тел.: (843)272-70-62, факс: 272-00-32
e-mail: vniirpr@bk.ru
Регистрационный номер 30006-09
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» мая 2022 г. № 1230
Лист № 1 Регистрационный № 81159-20 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Виброметры серии ViPen
Назначение средства измеренийВиброметры серии ViPen (далее - виброметры) предназначены для измерения виброускорения, виброскорости и виброперемещения, воздействующего на виброметр.
Описание средства измеренийПринцип действия виброметров основан на преобразовании вибрации контролируемого объекта в пропорциональный электрический сигнал и дальнейшей его обработке.
Виброметры выпускаются в двух модификациях: ViPen и ViPen-2 и состоят из заключенного в единый корпус акселерометра и блока электроники со встроенным интегратором, осуществляющим одинарное (для модификации ViPen) или двойное интегрирование (для модификации ViPen-2). Виброметры модификации ViPen выпускаются в исполнениях: ViPen и ViPen (П), виброметры модификации ViPen-2 выпускаются в исполнениях: ViPen-2 и ViPen-2 (Н). Виброметры исполнений ViPen и ViPen (П) различаются материалом корпуса и размером. Виброметры исполнений ViPen-2 и ViPen-2 (Н) различаются формой и размером корпуса.
На передней панели виброметров модификации ViPen расположены сенсорная кнопка и жидкокристаллический экран, предназначенный для индикации показаний.
Виброметры модификации ViPen-2 осуществляют передачу выходного цифрового сигнала через интерфейс Bluetooth LE на планшет или телефон.
Питание виброметров осуществляется от встроенного несъемного литийполимерного аккумулятора.
Пломбирование виброметров модификаций ViPen и ViPen-2 не предусмотрено.
Заводские номера наносятся на заднюю панель корпуса виброметра методом наклейки. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид виброметров модификаций ViPen и ViPen-2 представлен на рисунках 1 и
ViPen
ViPen (П)
Рисунок 1 - Общий вид виброметров модификации ViPen
ViPen-2
ViPen-2 (Н)
Рисунок 2 - Общий вид виброметров модификации ViPen-2
Программное обеспечениеПрограммное обеспечение у виброметров ViPen отсутствует.
Виброметры ViPen-2 имеют встроенное и внешнее программное обеспечение (далее - ПО).
Встроенное ПО, влияющее на метрологические характеристики, загружается в микропроцессор, находящийся на измерительной плате блока электроники виброметра на заводе изготовителя. Встроенное ПО обеспечивает аналого-цифровое преобразование и передачу измеряемых данных от встроенного акселерометра, а также обеспечивает управление процессом передачи данных по цифровому каналу связи.
Метрологические характеристики виброметров нормированы с учетом встроенного
ПО.
Для обмена данными между виброметрами и планшетом (телефоном) используется внешнее ПО, не являющееся метрологически значимым, которое служит для отображения цифровых данных на экране планшета (телефона).
Защита ПО от преднамеренных изменений обеспечивается средствами операционной системы путем установки пароля для вхождения в файл программы.
Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 1 - Идентификационные данные программного обеспечения виброметров ViPen-2
|
Идентификационные признаки |
Значение |
|
Внешняя часть ПО | |
|
Идентификационное наименование ПО |
Беспроводные датчики DIMRUS |
|
Номер версии (идентификационный номер) ПО |
1.2.83 и выше |
|
Цифровой идентификатор ПО |
отсутствует |
|
Встроенная часть ПО | |
|
Идентификационное наименование ПО |
vipen2.hex |
|
Номер версии (идентификационный номер) ПО |
1.25 и выше |
|
Цифровой идентификатор ПО |
отсутствует |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики виброметров модификации ViPen
|
Наименование характеристики |
Значение |
|
Диапазон измерений виброускорения (амплитудное значение), м/с2 |
от 1 до 50 |
|
Диапазон измерений виброскорости (СКЗ), мм/с |
от 1 до 70 |
|
Диапазон рабочих частот, Гц |
от 10 до 1000 |
|
Пределы допускаемой основной относительной погрешности при измерении виброускорения на базовой частоте 79,6 Гц, %: - в диапазоне измерений от 1 до 5 м/с2 включ. |
±10 |
|
- в диапазоне измерений св. 5 до 50 м/с2 |
±5 |
|
Пределы допускаемой основной относительной погрешности при измерении виброскорости на базовой частоте 79,6 Гц, %: - в диапазоне измерений от 1 до 5 мм/с включ. |
±10 |
|
- в диапазоне измерений св. 5 до 70 мм/с |
±5 |
|
Неравномерность амплитудно-частотной характеристики при измерении виброускорения относительно базовой частоты 79,6 Гц в диапазонах частот, %, не более: - от 10 до 30 Гц включ. |
±30 |
|
- св. 30 до 1000 Гц |
±10 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Неравномерность амплитудно-частотной характеристики при измерении виброскорости относительно базовой частоты 79,6 Гц в диапазонах частот, %, не более: - св. 30 до 700 Гц включ. |
±10 |
|
- от 10 до 30 Гц включ. и св.700 до 1000 Гц |
±30 |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, в долях от пределов допускаемой основной относительной погрешности |
±1,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
Таблица 3 - Метрологические характеристики виброметров модификации ViPen-2
|
Наименование характеристики |
Значение |
|
Диапазон измерений амплитудного значения виброускорения, м/с2 |
от 1 до 100 |
|
Диапазон измерений СКЗ виброскорости, мм/с |
от 1 до 100 |
|
Диапазон измерений размаха виброперемещения, мкм |
от 10 до 500 |
|
Диапазон рабочих частот при измерении, Гц: - виброускорения; |
от 10 до 1000 |
|
- виброскорости; |
от 10 до 1000 |
|
- виброперемещения |
от 10 до 200 |
|
Пределы допускаемой основной относительной погрешности при измерении виброускорения на базовой частоте 45 Гц, %: - в диапазоне измерений от 1 до 5 м/с2 включ. |
±10 |
|
- в диапазоне измерений св. 5 до 100 м/с2 |
±5 |
|
Пределы допускаемой основной относительной погрешности при измерении виброскорости на базовой частоте 45 Гц, %: - в диапазоне измерений от 1 до 5 мм/с включ.; |
±10 |
|
- в диапазоне измерений св. 5 до 100 мм/с |
±5 |
|
Пределы допускаемой основной относительной погрешности при измерении виброперемещения на базовой частоте 45 Гц, %: - в диапазоне измерений от 10 до 50 мкм включ.; |
±30 |
|
- в диапазоне измерений св. 50 до 500 мкм |
±5 |
|
Неравномерность амплитудно-частотной характеристики при измерении виброускорения и виброскорости относительно базовой частоты 45 Гц в диапазонах частот, %, не более: св. 30 до 700 Гц включ.; |
±10 |
|
от 10 до 30 Гц включ. и св. 700 до 1000 Гц |
±30 |
|
Неравномерность амплитудно-частотной характеристики при измерении виброперемещения относительно базовой частоты 45 Гц в диапазонах частот, %, не более: св. 30 до 200 Гц; |
±10 |
|
от 10 до 30 Гц включ. |
±30 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, в долях от пределов допускаемой основной относительной погрешности |
±1,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
Таблица 4 - Основные технические характеристики виброметров модификаций ViPen и ViPen-2
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: диапазон рабочих температур, °С |
от -20 до +50 |
|
Габаритные размеры (высотахдлинахширина), мм, не более: ViPen |
15х40х146 |
|
ViPen (П) |
16x45x146 |
|
ViPen-2 |
23х54х122 |
|
ViPen-2 (Н) |
23x54x146 |
|
Масса, кг, не более: ViPen и ViPen (П) |
0,2 |
|
ViPen-2 и ViPen-2 (Н) |
0,35 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом или методом печати.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений для виброметров модификации ViPen
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Виброметр |
ViPen / ViPen (П) |
1 шт. |
- |
|
Руководство по эксплуатации |
ВЦ.402243.028.01 РЭ изм.1 |
1 экз. |
на отгружаемую партию |
|
Паспорт |
ВЦ.402243.028 ПС |
1 экз. |
- |
|
Дополнительные принадлежности |
1 компл. |
|
Таблица 6 - Комплектность средства измерений для виб |
рометров модификации ViPen-2 | ||
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Виброметр |
ViPen-2/ ViPen-Z^K) |
1 шт. |
- |
|
Руководство по эксплуатации |
ВЦ.402243.028.02 РЭ изм.1 |
1 экз. |
на отгружаемую партию |
|
Паспорт |
ВЦ.402243.028 ПС |
1 экз. |
- |
|
Дополнительные принадлежности |
1 компл. | ||
приведены в руководствах по эксплуатации ВЦ.402243.028.01 РЭ изм.1 и ВЦ.402243.028.02 РЭ изм.1 раздел 2 «Работа с прибором».
Нормативные и технические документы, устанавливающие требования к виброметрам серии ViPenПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ТУ ВЦ.402243.028 изм. 1 «Виброметры серии ViPen. Технические условия (ТУ 26.51.66-103-12025123-2019)»
ИзготовительОбщество с ограниченной ответственностью Производственно-внедренческая фирма
«Вибро-Центр» (ООО ПВФ «Вибро-Центр»)
ИНН 5902104208
Адрес: 614500, Российская Федерация, Пермский край, м. район Пермский, сельское поселение Савинское, д. Ванюки, въезд Шоссейный, д. 2, офис 2217
Телефон: 8 (342) 212-91-93
Факс: 8 (342) 212-84-74
E-mail: vibrocenter@vibrocenter.ru
Web-сайт: www.vibrocenter.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437 55 77
Факс: +7 (495) 437 56 66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» мая 2022 г. № 1230
Лист № 1
Всего листов 10
Регистрационный № 77314-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчетчики-регистраторы ЭСКО-Терра М
Назначение средства измеренийТеплосчетчики-регистраторы ЭСКО-Терра М (далее - теплосчетчик) предназначены для измерений и регистрации: количества тепловой энергии, тепловой мощности, объемного и массового расхода (объема и массы) теплоносителя, температуры (теплоносителя, наружного воздуха), разности температур и избыточного давления теплоносителя в системах тепло- и водоснабжения.
Описание средства измеренийТеплосчетчик является измерительной системой вида ИС-1 по ГОСТ Р 8.596-2002 с функционально выделенными измерительными каналами (далее - ИК). В составе теплосчетчика реализованы простые (объемного расхода (объема); температуры теплоносителя; давления теплоносителя) и сложные (массы теплоносителя, разности температуры теплоносителя; количества теплоносителя; тепловой энергии; тепловой мощности) ИК.
Принцип работы теплосчетчиков состоит в измерении и преобразовании значений объемного расхода (объема) и параметров теплоносителя (температуры, разности температур и давления) с последующим расчетом количества теплоносителя, тепловой энергии и тепловой мощности, в соответствии с уравнениями измерений.
Теплосчетчики конструктивно состоят из:
-
- тепловычислителя - 1 шт.;
-
- модуля аналоговых измерений (МАИ) - от 0 до 6 шт.;
-
- средств измерений утвержденного типа (далее - СИ) объемного расхода и/или объема с цифровыми (RS-485) и/или аналоговыми (частотные или числоимпульсные) выходными сигналами, в соответствии с таблицей 1 - от 1 до 15 шт.;
-
- СИ температуры или разности температур с цифровыми (RS-485 по протоколу Modbus) и/или аналоговыми (сопротивление с НСХ 100П, Pt100, 500П, 1000П, Pt1000) выходными сигналами, в соответствии с таблицей 2 - от 0 до 12 шт. (от 0 до 6 комплектов);
-
- СИ избыточного давления с цифровыми (RS-485 по протоколу Modbus) и/или аналоговыми (сила постоянного тока) выходными сигналами, в соответствии с таблицей 3 - от 0 до 12 шт.
Таблица 1 - СИ объемного расхода и/или объема
|
Наименование и тип СИ |
Регистрационный номер1 |
|
1 |
2 |
|
Счётчики холодной воды и горячей воды СХВ (СХВ-15, СХВ-15Д, СХВ- 20, СХВ-20Д), СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д) |
16078-132 |
|
Преобразователи расхода электромагнитные ПРЭМ |
17858-11 |
|
Счётчики холодной и горячей воды МТК/MNK/MTW Водоучет |
19728-032 |
|
Счетчики-расходомеры электромагнитные РМ-5 |
20699-11 |
|
Расходомеры-счетчики ультразвуковые «ВЗЛЕТ МР» |
28363-14 |
|
Расходомеры-счетчики электромагнитные ЭСКО-РВ.08 |
28868-10 |
|
Счётчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ |
51794-122 |
|
Расходомеры счетчики электромагнитные «ВЗЛЕТ ЭР» модификация «Лайт М» |
52856-13 |
|
Счётчики воды многоструйные Пульсар М, Пульсар ММ |
56351-142 |
|
Счётчики холодной и горячей воды универсальные ETWI 15 ВИНДЭКС |
60378-152 |
|
Расходомеры УРЖ2КМ Модель 3 |
62890-15 |
|
Счётчики воды одноструйные Пульсар |
63458-162 |
|
Расходомеры-счетчики электромагнитные ПИТЕРФЛОУ |
66324-16 |
|
Расходомеры-счётчики электромагнитные ЭСКО-Р |
72089-183 |
| |
Таблица 2 - СИ температуры и разности температур
|
Наименование и тип СИ |
Регистрационный номер* |
|
Термопреобразователи ИТ |
17943-10 |
|
Комплекты термопреобразователей сопротивления КТСП-Н |
38878-17 |
|
Термопреобразователи сопротивления платиновые ТСП-Н |
38959-17 |
|
Комплекты термометров сопротивления из платины технически разностных КТПТР-04, КТПТР-05, КТПТР-05/1 |
39145-08 |
|
Термометры сопротивления ТЭМ-100 |
40592-09 |
|
Комплекты термометров сопротивления ТЭМ-110 |
40593-09 |
|
Комплекты термопреобразователей сопротивления платиновых КТС-Б |
43096-15 |
|
Комплекты термометров сопротивления из платины технических разностных КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08 |
46156-10 |
|
Термопреобразователи сопротивления ТСМ 319М, ТСП 319П, ТСМ 320М, ТСП 320П, ТСМ 321М, ТСП 321П, ТСМ 322М, ТСП 322П, ТСМ 323М, ТСП 323П |
60967-15 |
|
Термопреобразователи сопротивления ТС-Б |
61801-15 |
|
Термопреобразователи сопротивления платиновые ТСП, ТСП-К |
65539-16 |
|
Датчики температуры TOPAZ DT RS485 |
71866-18 |
|
* регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений СИ | |
Таблица 3 - СИ избыточного давления
|
Наименование |
Регистрационный номер* |
|
Преобразователи давления измерительные НТ |
26817-17 |
|
Датчики давления ИД |
26818-15 |
|
Преобразователи давления измерительные СДВ |
28313-11 |
|
Преобразователи избыточного давления ПД-Р |
40260-11 |
|
Датчики давления малогабаритные КОРУНД |
47336-16 |
|
Датчики избыточного давления с электрическим выходным сигналом ДДМ-03Т-ДИ |
55928-13 |
|
Преобразователи давления измерительные Сапфир-22МПС |
66504-17 |
|
* регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений СИ | |
СИ входящие в состав теплосчетчиков обеспечивают измерение параметров теплоносителя (объемный расход, объем, температуру, разность температур, избыточное давление) и передачу результатов измерений в тепловычислитель (цифровые выходные сигналы) или МАИ (аналоговые и цифровые выходные сигналы) с помощью кабелей связи. Тепловычислитель и МАИ предназначены для приема, измерений и преобразований выходных сигналов от СИ в соответствующие физические величины, с последующим расчетом: объема, массы и разности температур теплоносителя, а также тепловой энергии (тепловой мощности) в соответствии с ГОСТ Р 51649-2014, ГОСТ Р ЕН 1434-1-2011, ГОСТ Р 8.728-2010, МИ 2412-97. Тепловычислитель также обеспечивает: ведение системного времени; архивирование и хранение полученных значений количественных и качественных параметров теплоносителя; передачу измерительной информации по цифровым интерфейсам связи.
Теплосчетчик осуществляет:
-
- измерение, индикацию и регистрацию (нарастающим итогом) объемного (массового) расхода теплоносителя в трубопроводах, м3/ч (т/ч);
-
- измерение, индикацию и регистрацию (нарастающим итогом) объема (массы) теплоносителя в трубопроводах, м3 (т);
-
- измерение, индикацию и регистрацию температуры и/или разности температур в трубопроводах, °С;
-
- вычисление, индикацию и регистрацию средневзвешенных значений температуры, °С;
-
- измерение, индикацию и регистрацию избыточного давления, МПа;
-
- вычисление, индикацию и регистрацию средневзвешенных значений избыточного давления, МПа;
-
- вычисление, индикацию и регистрацию количества тепловой энергии (нарастающим итогом), Гкал;
-
- вычисление, индикацию и регистрацию тепловой мощности (мгновенные значения), Гкал/ч;
-
- измерение, индикацию и регистрацию времени работы, ч;
-
- регистрацию времени работы теплосчетчика в штатном и нештатном режимах, час;
-
- регистрацию во внутренней энергонезависимой памяти тепловычислителя измеренных и вычисленных значений;
-
- ведение архивов, глубина архива не менее: часового - 60 суток, суточного - 6 месяцев, месячного (итоговые значения) - 36 месяцев;
-
- количество записей в нестираемом архиве диагностической информации (в том числе ведение архива изменения настроечных параметров), не менее 320;
-
- передачу данных по цифровым интерфейсам связи.
Теплосчетчики выпускаются в исполнениях, которые отличаются количеством и типами входящих в их состав измерительных, комплексных и вычислительных компонент. Обозначение при заказе: Теплосчетчики-регистраторы
ЭСКО-Терра М Х - Х - Х - Х - Х - Х - Х - Х - Х ТУ 26.51.65.000-002-11323367-2018
Класс точности 1, 2______________|
Количество МАИ — 0...6
Количество частотно-импкльсных расходомеров или водосчетчиков - 0.12
Количество ЭСКО-Р в исп. «Ц» - 0...15
Количество комплектов ТСП - 0...6
Наличие интерфейса Bluetooth — 0...1
Наличие интерфейса USB — 0...1
Количество ДИД - 0 . 12
Количество единичных ТСП - 0.12
Общий вид теплосчетчика приведен
на рисунке
1. С целью предотвращения
несанкционированного доступа, тепловычислитель и МАИ, пломбируются в соответствии с рисунками 2 и 3: места нанесения пломб эксплуатирующей организации обозначены цифрой 1 на рисунке 2; места нанесения пломб поверителя обозначены цифрой 2 на рисунке 3. Пломбировки СИ входящих в состав теплосчетчика в соответствии с их технической и эксплуатационной документацией.
Рисунок 2 - Места нанесения пломб изготовителя и/или эксплуатирующей организации
Рисунок 1 - Общий вид теплосчетчика
МАИ (тыльная сторона)
Тепловычислитель (тыльная сторона)
Рисунок 3 - Места нанесения пломб поверителя
Программное обеспечениеПрограммное обеспечение теплосчетчиков включает в свой состав (в зависимости от комплектности):
- программное обеспечение тепловычислителя (ПО ТВ);
- программное обеспечение МАИ (ПО МАИ);
- программное обеспечение СИ входящих в состав теплосчетчика (ПО СИ).
ПО ТВ и ПО МАИ устанавливаются (прошиваются) в энергонезависимую память при изготовлении, далее ограничение доступа обеспечивается пломбами, места нанесения которых приведены на рисунках 2 и 3. Конструкция теплосчетчиков исключает возможность несанкционированного влияния на ПО ТВ и ПО МАИ и измерительную информацию.
Нормирование метрологических характеристик теплосчетчик проведено с учетом влияния программного обеспечения.
Уровень защиты ПО ТВ и ПО МАИ и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО ТВ и ПО МАИ приведены в таблицах 4 и 5, соответственно. Уровень защиты и идентификационные данные ПО СИ входящих в состав теплосчетчика в соответствии с их технической и эксплуатационной документацией.
Таблица 4 - Идентификационные данные ПО ТВ
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
ESCO terra m.hex |
|
Номер версии (идентификационный номер) |
не ниже 1.00 |
|
Цифровой идентификатор (контрольная сумма) |
- |
Таблица 5 - Идентификационные данные ПО МАИ
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
ESCO m.hex |
|
Номер версии (идентификационный номер) |
не ниже 1.00 |
|
Цифровой идентификатор (контрольная сумма) |
- |
Лист № 6
Всего листов 10 Метрологические и технические характеристики
Таблица 6 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диаметры условного прохода DN1 |
от 4 до 1300 |
|
Диапазон измерений объемного расхода (объема)1, м3/ч |
от 0,01 до 100000 |
|
Диапазон измерений частоты электрических сигналов, Гц |
от 0 до 10000 |
|
Диапазон измерений температур1, оС
|
от 0 до +150 от -50 до +130 |
|
Диапазон измерений электрического сопротивления (сигналы от термопреобразователей сопротивления по ГОСТ 6651-2009), Ом
|
от 80,31 до 157,33 от 401,53 до 786,63 от 803,06 до 1573,25 от 80,00 до 158,22 от 400 до 791,10 от 800,01 до 1582,21 |
|
Диапазон измерений разности температур1, "С |
от 2 до 148 |
|
Диапазон измерений избыточного давления1, МПа |
от 0 до 2,5 |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой относительной погрешности ИК объемного расхода (объема) воды и/или теплоносителя | |
|
( 6G ), определяются по формуле2, % |
6G _ ±у/6CH(G) + б\1АИ(и |
|
б. < ±(2+0,02^Gmax/G) < ±5 5g< ±(1+0,01-Gmax/G) < ±3,5 |
|
Пределы допускаемой относительной погрешности измерений частоты электрических сигналов и преобразования в значение физической величины (ЗмАИжХ % |
±0,06 |
|
Пределы допускаемой погрешности измерений количества электрических сигналов (импульсов) и преобразований в значение физической величины ( б.. G. )4, % на 10000 импульсов |
±0,01 |
Продолжение таблицы 6
|
1 |
2 |
|
Пределы допускаемой относительной погрешности ИК массы теплоносителя ( 6М ), определяются по формуле5, % |
5М = V + 5ТВ(р)2 |
|
Пределы допускаемой абсолютной погрешности ИК температуры ( Л t) определяются по формуле6, °С |
Лt _ ± (ЛСИ© + ЛМАИ©) |
|
- при этом, не более |
±(0,6+0,004-|t|) |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления и преобразования в значение физической величины (.\М. .. )4, °С |
±0,15 |
|
Пределы допускаемой относительной погрешности ИК разности температуры (5Л ), определяются по формуле7, % |
$\t _ ±у/^СИ(Лг) + ^МАИЖ) |
|
- при этом, не более |
±(0,5+3-Atmin/At) |
|
Пределы допускаемой относительной погрешности измерений и вычислений разности температуры МАИ ( ^МАИ(Лг) ), % |
±(0,25+Atmin/At) |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности ИК избыточного давления определяются по формуле ( yp )8, % |
YP ~ \/YСИ(Р) + YМАИ(Р) |
|
- при этом, не более |
±2 |
|
Пределы допускаемой приведенной к верхнему диапазону измерений погрешности измерений и преобразований силы постоянного тока в значение физической величины (yMAH(P) )4, % |
±0,5 |
|
Пределы допускаемой относительной погрешности измерений и преобразований входных аналоговых сигналов от СИ входящих в состав теплосчетчика с последующим вычислением тепловой энергии (тепловой мощности), % |
±(0,5+Atmin/ At) |
|
Пределы допускаемой относительной погрешности измерений количества тепловой энергии в рабочих условиях, % - для закрытых систем теплоснабжения - для класса 13 |
±(2+4 • Atmin/ At+0,01 • Gmax/ G) |
|
- для класса 23 |
±(3 +4 • Atmin/ At+0,02 • Gmax/ G) |
|
- для открытых систем теплоснабжения (в том числе тупиковых), а также для циркуляционных и тупиковых систем водоснабжения |
по ГОСТ Р 8.728-2010 |
Продолжение таблицы 6
|
1 |
2 |
|
Пределы допускаемой относительной погрешности измерения текущего времени, % |
±0,05 |
бМАИ(щ - пределы допускаемой относительной погрешности измерений и преобразований выходных аналоговых сигналов МАИ от СИ объемного расхода и/или объема (для СИ с частотным выходным сигналом подставляем 6МАИ(Ш); для СИ с импульсным выходным сигналом подставляем 5МАИ(т)), %.
t - измеряемая температура, °С.
Atmin - минимальная разность температур, измеряемая теплосчетчиков, принимает значение 2 или 3 °С, определяется в соответствии с описанием типа СИ разности температур входящего в состав теплосчетчика; At - измеряемая разность температур, °С.
| |
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Рабочие условия эксплуатации тепловычислителя и МАИ:
|
от +5 до +50 от 20 до 95 от 61 до 106,7 |
|
Параметры электрического питания (напряжение постоянный ток), В:
|
от 20,4 до 27,6 от 20,4 до 27,6 в соответствии с ОТ |
П Продолжение таблицы 7
|
1 |
2 |
|
Габаритные размеры (длина х ширина х высота), мм, не более
- СИ |
171х121х80 120х120х60 в соответствии с ОТ |
|
Потребляемая мощность, Вт, не более:
|
10 10 в соответствии с ОТ |
|
Масса, кг, не более
|
1 1 в соответствии с ОТ |
|
Класс защиты по ГОСТ 14254 -2015
|
IP65 IP65 в соответствии с ОТ |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
12 110000 |
наносится на лицевую панель тепловычислителя и МАИ любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации и формуляра типографским способом.
Комплектность средства измеренийТаблица 8 - Комплектность теплосчетчика
|
Наименование |
Обозначение |
Количество |
|
Т еплосчетчики-регистр атор ы |
ЭСКО-Терра М Х-Х-Х-Х-Х-Х-Х-Х-Х* |
1 шт. |
|
Паспорт |
26.51.65.000-002-11323367 ПС |
1 экз. |
|
Руководство по эксплуатации |
26.51.65.000-002-11323367 РЭ |
1 экз. |
|
Методика поверки |
26.51.65.000-002-11323367 МП |
1 экз. на партию |
|
Эксплуатационные документы на СИ входящие в состав теплосчетчика |
- |
1 экз. |
|
* - Комплектность определяется договором на поставку. | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам-регистраторам ЭСКО-Терра МПриказ Минстроя России от 17.03.2014 № 99/пр Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования
МИ 2412-97 ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя
МИ 2553-99 ГСИ. Энергия тепловая и теплоноситель в системах теплоснабжения. Методика оценивания погрешности измерений. Основные положения. Рекомендация
ТУ 26.51.65.000-002-11323367-2018 Теплосчетчики-регистраторы ЭСКО-Терра М. Технические условия
ИзготовительАкционерное общество «Энергосервисная компания 3Э» (АО «ЭСКО 3Э») ИНН 7714221760
Адрес: 121205, г. Москва, Инновационный центр Сколково, ул. Сикорского, д.11, цокольный этаж, помещение 1, комната 59
Телефон: +7 (499) 929-84-27
Web-сайт: www.esco3e.ru
E-mail: info@esco3e.ru
Испытательные центрыЗакрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8 Телефон/факс: +7 (495) 491-78-12
Web-сайт: http://www.kip-mce.ru
Е-mail: sittek@mail.ru
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 выдан 09 октября 2015 г.
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» мая 2022 г. № 1230
Лист № 1 Регистрационный № 51448-12 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Расходомеры-счетчики электромагнитные ЭМР
Назначение средства измеренийРасходомеры-счетчики электромагнитные ЭМР предназначены для измерения и преобразования в выходные электрические сигналы объемного расхода и объема электропроводящих жидкостей, удельная электропроводность которых в диапазоне от 0,001 до 10 См/м, температурой от 0 до 150 °С и давлением не более 1,6 МПа.
Описание средства измеренийПринцип действия расходомеров основан на явлении индуцирования электродвижущей силы ЭДС в движущемся в магнитном поле проводнике — измеряемой среде. Индуцируемая ЭДС, значение которой пропорционально расходу (скорости) измеряемой среды, воспринимается электродами и поступает на электронный блок расходомера, выполняющий обработку сигнала в соответствии с установленными алгоритмами.
Конструктивно расходомеры состоят из измерительного участка и электронного блока ЭБ. Измерительный участок представляет собой футерованный защитным материалом отрезок трубопровода из немагнитной стали, конструктивно выполненный во фланцевом исполнении. Измерительный участок заключен в кожух, защищающий элементы магнитной системы расходомеров. ЭБ расходомеров выполнен в герметичном корпусе.
Расходомеры обеспечивают:
-
- индикацию измерительной информации посредством табло;
-
- архивирование измерительной информации и результатов диагностики;
-
- представление измерительной информации и результатов диагностики на внешние устройства посредством унифицированных выходных сигналов.
Расходомеры имеют следующие выходные сигналы:
-
- импульсный сигнал, формируемый дискретным изменением сопротивления выходной цепи при прохождении через преобразователь заданного объема измеряемой среды;
-
- токовый сигнал в диапазоне тока (4-20) мА, пропорциональный измеренному расходу;
Программное обеспечение является встроенным. Программа проводит ряд самодиагностических проверок после включения питания, а также осуществляет циклическую проверку целостности калибровочных коэффициентов во время работы расходомеров.
Все программное обеспечение расходомеров является метрологически значимым. Программное обеспечение не влияет на метрологические характеристики средства измерений.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименовани е программного обеспечения |
Идентификаци онное наименование программного обеспечения |
Номер версии (идентификацио нный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ЭМР ПО |
НАУ E 0001 |
0000001 |
0x5A9F |
CRC 16 |
Калибровочные коэффициенты хранятся в энергонезависимой памяти и не могут быть изменены через какой-либо интерфейс без переключения расходомера в режим программирования. Переключатель в режим программирования расположен под пломбой винта крепления крышки корпуса ЭБ.
Защита программного обеспечения (ПО) расходомеров от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Метрологически значимая часть ПО расходомеров и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Рисунок 1 - Общий вид расходомеров-счетчиков электромагнитных ЭМР
Для защиты от несанкционированного доступа должен быть опломбирован
винт
крепления крышки корпуса изделия в соответствии со схемой, приведенной на рисунке 2.
Рисунок 2 - Схема пломбировки расходомеров
-
1 - пломбируемый винт крепления корпуса;
-
2 - пломба.
Лист № 3 Всего листов 4 Метрологические и технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измеряемых расходов, м3/ч |
от 0,03 до 600 |
|
Диаметр условного прохода, мм |
от 20 до 150 |
|
Цена единицы младшего разряда индикатора ЭБ: при индикации расхода, м3/ч и объема м3 |
0,001 |
|
Расходомеры имеют выходные сигналы, пропорциональные расходу: |
|
|
Пределы допускаемой относительной погрешности расходомера при измерении расхода и объема жидкости по индикатору и импульсному выходу соответствуют значениям: в диапазоне измерений расхода от Qп (включительно) до Qмакс, % от Qмин до (Qu, % |
± 1,5 ± 5,0 |
|
Предел допускаемой относительной погрешности преобразования расхода в токовый сигнал составляет, % |
± 1,0 |
|
Напряжение питания, В |
12+1,0 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Условия эксплуатации:
|
от -10 до + 50 от 0 до + 150 от 0,001 до 10 95 от 84 до 106,7 |
|
Степень защиты корпуса, по ГОСТ 14254-96 |
IP55 |
|
Надежность расходомеров:
|
75000 12 |
|
Габаритные размеры, мм, не более |
280x320x350 |
|
Масса, кг, не более |
30 |
наносится на лицевую панель расходомера в левый верхний угол методом шелкографии и на титульные листы руководства по эксплуатации и паспорта в центре типографским способом.
Лист № 4 Всего листов 4 Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомеры-счетчики электромагнитные ЭМР |
РСТМ.407111.003 |
1 |
|
БП-12 |
Блок питания |
1 |
|
Комплект монтажных частей |
РСТМ. 407111.008 |
по заказу |
|
Руководство по эксплуатации |
РСТМ. 407111.003 РЭ |
1 |
|
Инструкция по поверке |
РСТМ. 407111.003 МП |
1 |
|
Паспорт |
РСТМ. 407111.003 ПС |
1 |
Сведения о методах измерения содержатся в руководстве по эксплуатации «Расходомеры-счетчики электромагнитные» РСТМ.407111.003 РЭ.
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам электромагнитным ЭМРГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкостей»
ГОСТ Р 8.675-2009 «Расходомеры электромагнитные. Методика поверки»
Технические условия «Расходомеры-счетчики электромагнитные ЭМР. Технические условия» РСТМ. 407111.003 ТУ
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное объединение «Наука» (ООО «НПО «Наука»)
ИНН: 2127320870
Юридический адрес: 428003, Чувашская Республика, г. Чебоксары, Базовый проезд, д. 4, пом. 3
Почтовый адрес: 428003, Чувашская Республика, г. Чебоксары, Базовый проезд, д. 4, пом. 3
Адрес: 428003, Чувашская Республика, г. Чебоксары, Базовый проезд, д. 4, пом. 3
Телефон: +7(8352) 756509
E-mail: info@nponauka. сот
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии».
Юридический адрес: 420088 г. Казань, ул.2-я Азинская, 7А Телефон (843) 272-70-62
Факс (843) 272-00-32
электронная почта: vniirpr@bk.ru
Регистрационный номер №30006-09.
