О внесении изменений в описание типа на радиометры многоканальные "Аргус"
Приказы по основной деятельности по агентству Вн. Приказ № 1013 от 25.05.2018
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Радиометры многоканальные «Аргус» Назначение средства измеренийРадиометры многоканальные «Аргус» (далее по тексту - радиометры) предназначены для измерения освещенности от произвольных источников света, в люксах (лк); яркости протяженных источников света, в единицах кд/м2; энергетической освещенности инфракрасного диапазона в единицах Вт/м2; энергетической освещенности от источников излучения в ультрафиолетовом диапазоне УФ-А, УФ-В, УФ-С в единицах Вт/м2; энергетической освещенности от источников излучения в ультрафиолетовом диапазоне от 0,2 до 0,4 мкм - в единицах Вт/м2; освещенности, создаваемой произвольными источниками света, в люксах (лк), и коэффициента пульсации освещенности в процентах (%); яркости объектов, в единицах кд/м2.
Описание средства измеренийПринцип действия радиометров основан на преобразовании падающего на чувствительный элемент потока излучения в электрический сигнал пропорциональный освещенности, яркости, энергетической освещенности.
Радиометры многоканальные «Аргус» состоят из индикаторных и измерительных блоков:
- люксметр «Аргус-01» («Аргус-01-1», «Аргус-01-1Э», «Аргус-01-2», «Аргус-01-2Э», «Аргус-01-3», «Аргус-01-3Э»), относительная спектральная чувствительность фотометрической головки которого, корригирована к относительной световой эффективности для дневного зрения V(X) ГОСТ 8.332-78. Фотометрическая головка снабжена светорассеивающей косинусной насадкой и соединяется гибким проводом с цифровым индикаторным блоком;
-
- яркомер «Аргус-02» («Аргус-02-1», «Аргус-02-1Э», «Аргус-02-2», «Аргус-02-2Э» «Аргус-02-3», «Аргус-02-3Э»), относительная спектральная чувствительность фотометрической головки которого, корригирована к относительной световой эффективности для дневного зрения V(X). Фотометрическая головка снабжена объективом и соединяется гибким проводом с цифровым индикаторным блоком;
-
- радиометр неселективный «Аргус-03», относительная спектральная чувствительность измерительного блока которого, охватывает видимый и инфракрасный диапазоны длин волн от 0,4 до 20,0 мкм. Измерительный блок соединяется гибким проводом с цифровым индикаторным блоком;
-
- радиометр ультрафиолетовый УФ-А «Аргус-04» («Аргус-04-1», «Аргус-04-1Э», «Аргус-04-2», «Аргус-04-2Э»), относительная спектральная чувствительность измерительного блока которого, ограничена диапазоном длин волн излучения от 0,315 до 0,400 мкм. Измерительный блок соединяется гибким проводом с цифровым индикаторным блоком;
-
- радиометр ультрафиолетовый УФ-В «Аргус-05» («Аргус-05-1», «Аргус-05-1Э», «Аргус-05-2», «Аргус-05-2Э»), относительная спектральная чувствительность измерительного блока которого, ограничена диапазоном длин волн от 0,280 до 0,315 мкм. Измерительный блок соединяется гибким проводом с цифровым индикаторным блоком, включающим цифровой измеритель сигнала фотоприемника;
-
- радиометр ультрафиолетовый УФ-С «Аргус-06» («Аргус-06-1», «Аргус-06-1Э», «Аргус-06-2», «Аргус-06-2Э», «Аргус-06-3», «Аргус-06-3Э») и радиометр-дозиметр ультрафиолетовый «Аргус-06/1», относительная спектральная чувствительность измерительных блоков, которых ограничена диапазоном длин волн от 0,200 до 0,280 мкм. Измерительные блоки соединяются гибкими проводами с цифровыми индикаторными блоками;
- радиометр ультрафиолетовый многоканальный МКР-УФ «Аргус», состоящий из трех многоканальных измерительных блоков УФ-А, УФ-В и УФ-С, относительная спектральная чувствительность которых ограничена соответственно диапазонами длин волн УФ-А - от 0,315 до 0,400 мкм, УФ-В - от 0,280 до 0,315 мкм и УФ-С - от 0,200 до 0,280 мкм. Многоканальные измерительные блоки УФ-А, УФ-В и УФ-С соединяются гибкими проводами с цифровым индикаторным блоком;
- люксметр-пульсметр «Аргус-07» («Аргус-07», «Аргус-07-Э»), относительная спектральная чувствительность фотометрической головки которого корригирована к относительной световой эффективности для дневного зрения V(l). Фотометрическая головка снабжена светорассеивающей косинусной насадкой и соединяется гибким проводом с цифровым индикаторным блоком;
- люксметр-яркомер «Аргус-12» («Аргус-12», «Аргус-12-Э»), относительная спектральная чувствительность фотометрической головки которого корригирована к относительной световой эффективности для дневного зрения V(l). Фотометрическая головка снабжена светорассеивающей косинусной насадкой и соединяется гибким проводом с цифровым индикаторным блоком.
По желанию заказчика могут поставляться отдельные приборы из состава комплекта радиометра многоканального «Аргус» или радиометр многоканальный в неполном комплекте.
Общий вид средства измерений представлен на рисунке 1.

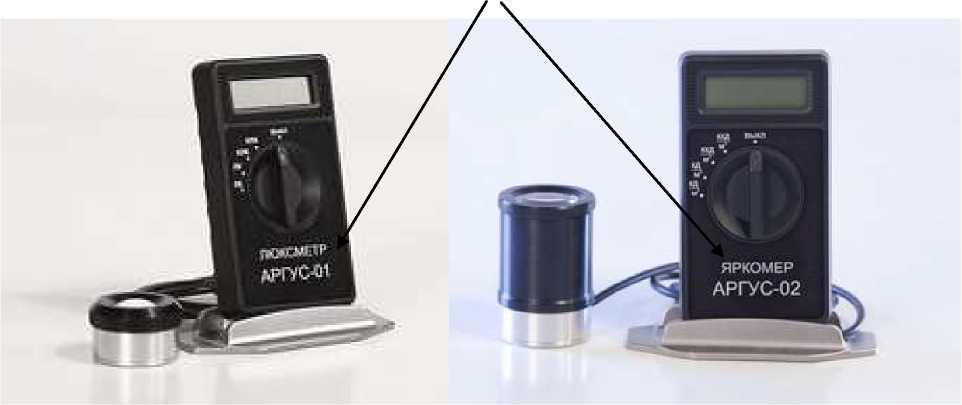

Место нанесения маркировки
![Приказ Росстандарта №1013 от 25.05.2018, https://oei-analitika.ru](../kurilka/orders_html/1527240639075_files/1527240639075-1.jpg)

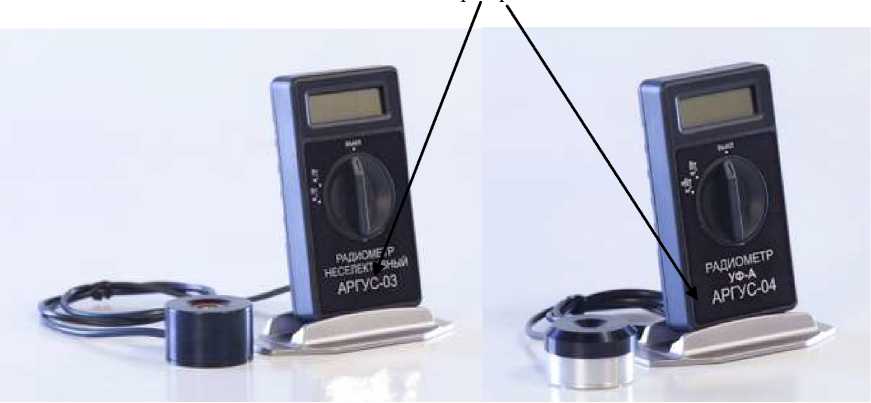

(а) Место нанесения (б)
маркировки
![Приказ Росстандарта №1013 от 25.05.2018, https://oei-analitika.ru](../kurilka/orders_html/1527240639075_files/1527240639075-2.jpg)
(в)
(г)

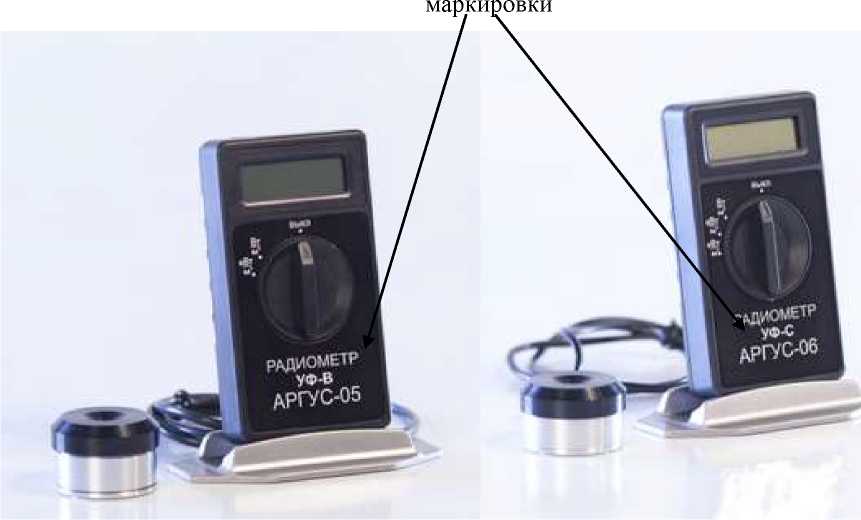

Место нанесения
![Приказ Росстандарта №1013 от 25.05.2018, https://oei-analitika.ru](../kurilka/orders_html/1527240639075_files/1527240639075-3.jpg)
(д) (е)

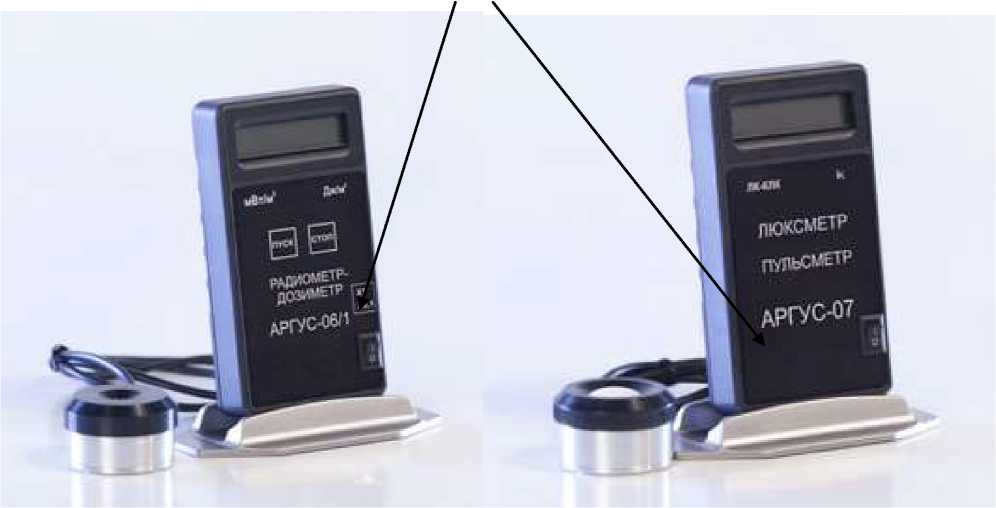

Место нанесения маркировки
![Приказ Росстандарта №1013 от 25.05.2018, https://oei-analitika.ru](../kurilka/orders_html/1527240639075_files/1527240639075-4.jpg)
(ж)
(з)

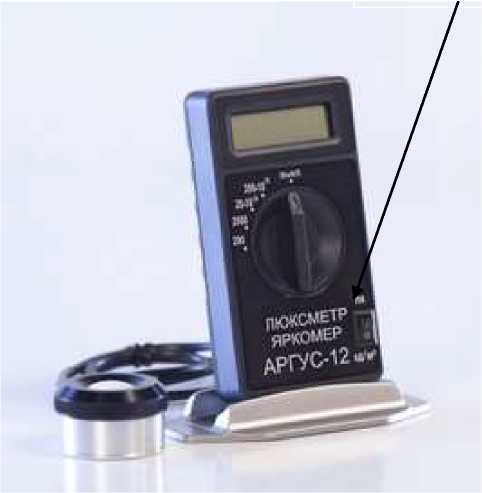

Место нанесения маркировки
![Приказ Росстандарта №1013 от 25.05.2018, https://oei-analitika.ru](../kurilka/orders_html/1527240639075_files/1527240639075-5.jpg)
(и)
Рисунок 1 - Общий вид радиометров многоканальных «Аргус» с указанием места нанесения маркировки: а) люксметр «Аргус-01», б) яркомер «Аргус-02», в) радиометр неселективный «Аргус-03», г) радиометр ультрафиолетовый УФ-А «Аргус-04», д) радиометр ультрафиолетовый УФ-В «Аргус-05», е) радиометр ультрафиолетовый УФ-С «Аргус-06», ж) радиометр ультрафиолетовый многоканальный МКР-УФ «Аргус», з) люксметр-пульсметр «Аргус-07», и) люксметр-яркомер «Аргус-12»
Программное обеспечение отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Люксметр «Аргус-01» | |
«Аргус-01-1»: | |
- диапазон измерений освещенности, лк |
от 1 до 200000 |
- предел допускаемой относительной погрешности, % |
±8,0 |
«Аргус-01-1Э»: | |
- диапазон измерений освещенности, лк |
от 1 до 200000 |
- предел допускаемой относительной погрешности, % |
±5,0 |
«Аргус-01 -2»: | |
- диапазон измерений освещенности, лк |
от 0,1 до 20000 |
- предел допускаемой относительной погрешности, % |
±8,0 |
«Аргус-01 -2Э»: | |
- диапазон измерений освещенности, лк |
от 0,1 до 20000 |
- предел допускаемой относительной погрешности, % |
±5,0 |
«Аргус-01 -3»: | |
- диапазон измерений освещенности, лк |
от 0,01 до 2000 |
- предел допускаемой относительной погрешности, % |
±8,0 |
«Аргус-01 -3Э»: | |
- диапазон измерений освещенности, лк |
от 0,01 до 2000 |
- предел допускаемой относительной погрешности, % |
±5,0 |
1 |
2 |
Яркомер «Аргус-02» | |
«Аргус-02-1»: | |
- диапазон измерений яркости, кд/м2 |
от 1 до 200000 |
- предел допускаемой относительной погрешности, % |
±10,0 |
«Аргус-02-1Э»: | |
- диапазон измерений яркости, кд/м2 |
от 1 до 200000 |
- предел допускаемой относительной погрешности, % |
±6,0 |
«Аргус-02-2»: | |
- диапазон измерений яркости, кд/м2 |
от 0,1 до 20000 |
- предел допускаемой относительной погрешности, % |
±10,0 |
«Аргус-02-2Э»: | |
- диапазон измерений яркости, кд/м2 |
от 0,1 до 20000 |
- предел допускаемой относительной погрешности, % |
±6,0 |
«Аргус-02-3»: | |
- диапазон измерений яркости, кд/м2 |
от 0,01 до 2000 |
- предел допускаемой относительной погрешности, % |
±10,0 |
«Аргус-02-3Э»: | |
- диапазон измерений яркости, кд/м2 |
от 0,01 до 2000 |
- предел допускаемой относительной погрешности, % |
±6,0 |
Угол зрения, °, не более |
6,0 |
Радиометр неселективный «Аргус-03» | |
Спектральный диапазон, мкм |
от 0,4 до 25,0 |
Диапазон измерений энергетической освещенности, Вт/м2 | |
(диапазон измерений может быть разбит на несколько (до 2) | |
поддиапазонов) |
от 1 до 3500 |
Предел суммарной относительной погрешности измерений | |
энергетической освещенности, %, не более |
±6 |
Радиометр ультрафиолетовый «Аргус-04» | |
«Аргус-04-1»: | |
- спектральный диапазон, мкм |
от 0,315 до 0,400 |
- диапазон измерений энергетической освещенности, Вт/м2 |
от 0,01 до 20,00 |
- предел допускаемой относительной погрешности, % |
±10 |
«Аргус-04-1Э»: | |
- спектральный диапазон, мкм |
от 0,315 до 0,400 |
- диапазон измерений энергетической освещенности, Вт/м2 |
от 0,01 до 20,00 |
- предел допускаемой относительной погрешности, % |
±6 |
«Аргус-04-2»: | |
- спектральный диапазон, мкм |
от 0,315 до 0,400 |
- диапазон измерений энергетической освещенности, Вт/м2 |
от 0,1 до 200,00 |
- предел допускаемой относительной погрешности, % |
±10 |
«Аргус-04-2Э»: | |
- спектральный диапазон, мкм |
от 0,315 до 0,400 |
- диапазон измерений энергетической освещенности, Вт/м2 |
от 0,1 до 200,00 |
- предел допускаемой относительной погрешности, % |
±6 |
Продолжение таблицы 1
1 |
2 |
Радиометр ультрафиолетовый «Аргус-05» | |
«Аргус-05-1»: | |
- спектральный диапазон, мкм |
от 0,280 до 0,315 |
- диапазон измерений энергетической освещенности, Вт/м2 |
от 0,01 до 20,00 |
- предел допускаемой относительной погрешности, % |
±10 |
«Аргус-05-1Э»: | |
- спектральный диапазон, мкм |
от 0,280 до 0,315 |
- диапазон измерений энергетической освещенности, Вт/м2 |
от 0,01 до 20,00 |
- предел допускаемой относительной погрешности, % |
±6 |
«Аргус-05-2»: | |
- спектральный диапазон, мкм |
от 0,280 до 0,315 |
- диапазон измерений энергетической освещенности, Вт/м2 |
от 0,1 до 200,00 |
- предел допускаемой относительной погрешности, % |
±10 |
«Аргус-05-2Э»: | |
- спектральный диапазон, мкм |
от 0,280 до 0,315 |
- диапазон измерений энергетической освещенности, Вт/м2 |
от 0,1 до 200,00 |
- предел допускаемой относительной погрешности, % |
±6 |
Радиометр ультрафиолетовый «Аргус-06» | |
Радиометр-дозиметр ультрафиолетовый «Аргус-06/1» | |
«Аргус-06-1 »: | |
- спектральный диапазон, мкм |
от 0,200 до 0,280 |
- диапазон измерений энергетической освещенности, Вт/м2 |
от 0,001 до 2,000 |
- предел допускаемой относительной погрешности, % |
±10 |
«Аргус-06-1Э»: | |
- спектральный диапазон, мкм |
от 0,200 до 0,280 |
- диапазон измерений энергетической освещенности, Вт/м2 |
от 0,001 до 2,00 |
- предел допускаемой относительной погрешности, % |
±6 |
«Аргус-06-2»: | |
- спектральный диапазон, мкм |
от 0,200 до 0,280 |
- диапазон измерений энергетической освещенности, Вт/м2 |
от 0,01 до 20,0 |
- предел допускаемой относительной погрешности, % |
±10 |
«Аргус-06-2Э»: | |
- спектральный диапазон, мкм |
от 0,200 до 0,280 |
- диапазон измерений энергетической освещенности, Вт/м2 |
от 0,01 до 20,0 |
- предел допускаемой относительной погрешности, % |
±6 |
«Аргус-06-3»: | |
- спектральный диапазон, мкм |
от 0,200 до 0,280 |
- диапазон измерений энергетической освещенности, Вт/м2 |
от 1,0 до 200,0 |
- предел допускаемой относительной погрешности, % |
±10 |
«Аргус-06-3Э»: | |
- спектральный диапазон, мкм |
от 0,200 до 0,280 |
- диапазон измерений энергетической освещенности, Вт/м2 |
от 1,0 до 200,0 |
- предел допускаемой относительной погрешности, % |
±6 |
«Аргус-06/1 »: | |
- спектральный диапазон, мкм |
от 0,200 до 0,280 |
- диапазон измерений энергетической экспозиции, Дж/м2 |
от 0,1 до 1000,0 |
- предел допускаемой относительной погрешности, % |
±10 |
Продолжение таблицы 1
1 |
2 |
Радиометр ультрафиолетовый многоканальный МКР-УФ «Аргус» | |
Спектральный диапазон, мкм |
от 0,200 до 0,280 |
Диапазон измерений энергетической освещенности, Вт/м2 |
от 0,001 до 200,000 |
Предел суммарной относительной погрешности измерений энергетической освещенности ультрафиолетового излучения, %, не более |
±(от 6,0 до 10,0) |
Люксметр-пульсметр «Аргус-07» | |
«Аргус-07»:
|
от 1 до 20000 ±8 от 1 до 100 ±10 от 1 до 20000 ±5 от 1 до 100 ±6 |
Максимальная частота пульсации освещенности, не менее, Гц |
300 |
Люксметр-яркомер «Аргус-12» | |
«Аргус-12»
|
от 1 до 200000 ±8 от 1 до 200000 ±10 |
«Аргус-12-Э»:
|
от 1 до 200000 ±5 от 1 до 200000 ±6 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более: - фотометрическая (радиометрическая) головка |
055x70 |
- измерительный блок |
130x75x30 |
Длина соединительного провода, мм, не менее |
500 |
Масса одного измерительного блока, кг, не более |
0,5 |
Время установления рабочего режима, с, не более |
30 |
Время единичного измерения, с, не более |
10 |
Дискретность показаний |
1 мл. разряда |
Мощность потребляемая радиометром, ВА, не более |
1,0 |
Время непрерывной работы без замены элемента питания, час, не менее |
5 |
Номинальное напряжение питания, В |
9 |
наносится на титульный лист руководства по эксплуатации РЭ 4381-002-05842749-99 типографским способом и на заднюю поверхность радиометра методом наклеивания.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
Наименование |
Обозначение |
Кол-во |
Радиометр многоканальный «Аргус» в составе1^ |
КИ 43.02.02.000 |
1 шт. |
Люксметр «Аргус-01» («Аргус-01-1», «Аргус-01-1Э», «Аргус-01-2», «Аргус-01-2Э», «Аргус-01-3», «Аргус-01-3Э») |
КИ 43.02.02.010 |
1 шт. |
Яркомер «Аргус-02» («Аргус-02-1», «Аргус-02-1Э», «Аргус-02-2», «Аргус-02-2Э», «Аргус-02-3», «Аргус-02-3Э») |
КИ 43.02.02.020 |
1 шт. |
Радиометр неселективный «Аргус-03» |
КИ 43.02.02.030 |
1 шт. |
Радиометр ультрафиолетовый УФ-А «Аргус-04» («Аргус-04-1», «Аргус-04-1Э», «Аргус-04-2», «Аргус-04-2Э») |
КИ 43.02.02.040 |
1 шт. |
Радиометр ультрафиолетовый УФ-В «Аргус-05» («Аргус-05-1», «Аргус-05-1Э», «Аргус-05-2», «Аргус-05-2Э») |
КИ 43.02.02.050 |
1 шт. |
Радиометр ультрафиолетовый УФ-С «Аргус-06» («Аргус-06-1», «Аргус-06-1Э», «Аргус-06-2», «Аргус-06-2Э», «Аргус-06-3», «Аргус-06-3Э») |
КИ 43.02.02.060 |
1 шт. |
Радиометр-дозиметр ультрафиолетовый «Аргус-06/1» |
КИ 43.02.02.080 |
1 шт. |
Радиометр ультрафиолетовый многоканальный МКР-УФ «Аргус» |
КИ 43.02.02.080 |
1 шт. |
Люксметр-пульсметр «Аргус-07» («Аргус-07», «Аргус-07-Э») |
КИ 43.02.02.070 |
1 шт. |
Люксметр-яркомер «Аргус-12» («Аргус-12», «Аргус-12-Э») |
КИ 43.02.02.012 |
1 шт. |
Чехол (для каждого прибора) |
1 шт. | |
Руководство по эксплуатации |
РЭ 4381-002- | |
0582749-99 |
1 экз. | |
1) Комплектность поставки определяется заказчиком |
осуществляется по документу РЭ 4381-002-0582749-99 «Радиометр многоканальный «Аргус». Руководство по эксплуатации», Раздел 12 «Методика поверки», утвержденному ФГУП «ВНИИОФИ» 23 ноября 2007 г.
Основные средства поверки:
-
- Вторичный эталон непрерывного излучения: спектральной плотности энергетической яркости, спектральной плотности потока излучения, спектральной плотности энергетической освещенности, спектральной плотности силы излучения, потока излучения и силы излучения в диапазоне длин волн от 0,001 до 1,600 мкм по ГОСТ 8.197-2013.
-
- Вторичный эталон импульсного излучения: спектральной плотности энергетической яркости, спектральной плотности потока излучения, спектральной плотности энергетической освещенности, спектральной плотности силы излучения, потока излучения и силы излучения в диапазоне длин волн от 0,001 до 1,600 мкм по ГОСТ 8.197-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к радиометрам многоканальным «Аргус»ГОСТ 8.023-2014 ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений.
ГОСТ 8.195-2013 ГСИ. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм.
ГОСТ 8.552-2013 ГСИ. Государственная поверочная схема для средств измерений потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности энергетической экспозиции в диапазоне длин волн от 0,0004 до 0,400 мкм.
ГОСТ 8.197-2013 ГСИ. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности потока излучения, спектральной плотности энергетической освещенности, спектральной плотности силы излучения, потока и силы излучения в диапазоне длин волн 0,001-1,600 мкм.
ТУ 4381-001-05842749-99 «Радиометр многоканальный «Аргус». Технические условия».
ИзготовительФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
ИНН 7702038456
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-3
Факс: +7 (495) 437-31-47
Web-сайт: vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7(495) 544-00-00
Факс: +7(495) 124 99 96
E-mail: info@rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
![Приказ Росстандарта №1013 от 25.05.2018, https://oei-analitika.ru](../kurilka/orders_html/1527240639092_files/1527240639092-1.png)
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
25 мая 2018 г.
№ 1013
Москва
О внесении изменений в описание типа на радиометры многоканальные «Аргус»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ФГУП «ВНИИОФИ» от 06 апреля 2018 г. № 9-6/2174 приказываю:
-
1. Внести изменения в описание типа на радиометры многоканальные «Аргус», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 15560-07, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
г л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1O36ECDCO11E78ODAEO071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
