№1669 от 02.10.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 197243
О внесении изменений в описание типа средств измерений термопреобразователей сопротивления повышенной точности
Приказы по основной деятельности по агентству Вн. Приказ № 1669 от 02.10.2020
Лист № 1
Всего листов 5
Приложение к свидетельству № 60673 об утверждении типа средств измерений
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления повышенной точности Назначение средства измеренияТермопреобразователи сопротивления повышенной точности (далее по тексту -термопреобразователи или ТСПТ) предназначены для измерений температуры газообразных и жидких сред в составе систем внутриреакторного контроля (далее по тексту - СВРК) энергетических ядерных реакторов типа ВВЭР.
Описание средства измеренияПринцип действия ТС основан на зависимости сопротивления платинового термочувствительного элемента (далее - ЧЭ) от температуры.
ТСПТ имеют 3 исполнения (5963.000, 5963.000-01, 5963.000-02), различающиеся по конструкции: ТСПТ 5963.000 выполнен с выводными проводами под клеммное подключение, ТСПТ 5963.000-01 выполнен с наконечником из стали 12Х18Н10Т с приборной вилкой соединителя СНЦ144-6/9-ВО11-ОТП по ЦСНК.430421.008 ТУ, ТСПТ 5963.000-02 выполнен с наконечником из стали 12Х18Н10Т с приборной розеткой соединителя LEMO EVP 2V 306 SLL.
ТСПТ 5963.000, 5963.000-01, 5963.000-02 состоят из следующих составных частей:
-
- ЧЭ цилиндрической формы диаметром 2 мм и длиной 6 мм;
-
- измерительных проводов в виде кабеля (КНМСН) диаметром 3 мм с четырьмя жилами из никеля марки НП-2, с порошкообразной изоляцией из окиси магния, с защитной оболочкой цилиндрической формы из аустенитной нержавеющей стали 08Х18Н10Т;
-
- защитной оболочки ЧЭ (трубка диаметром 4 мм и длиной 22 мм из аустенитной нержавеющей стали);
-
- гасителей вибрации элементов конструкции ТСПТ, размещаемых в чехле трубопровода в количестве трех штук;
-
- оболочки цилиндрической формы диаметром 4 мм и длиной 120 мм, на которую устанавливаются монтажные части для закрепления и герметизации термопреобразователя в чехле трубопровода;
-
- электрического соединителя (только для исполнений 5963.000-01, 5963.000-02) для подключения ТСПТ к кабельной трассе.
Термопреобразователи поставляются с индивидуальной статической характеристикой преобразования (ИСХ). ТСПТ по специальному заказу могут поставляться с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009, без дополнительной градуировки.
ТСПТ применяются для измерений температуры теплоносителя в «горячих» и «холодных» нитках ГЦТ в условиях внешних воздействующих факторов для группы 1.1 по размещению на АЭС (по СТО 1.1.1.07.001.0675-2017).
Фотографии общего вида ТСПТ приведены на рисунках 1-3.

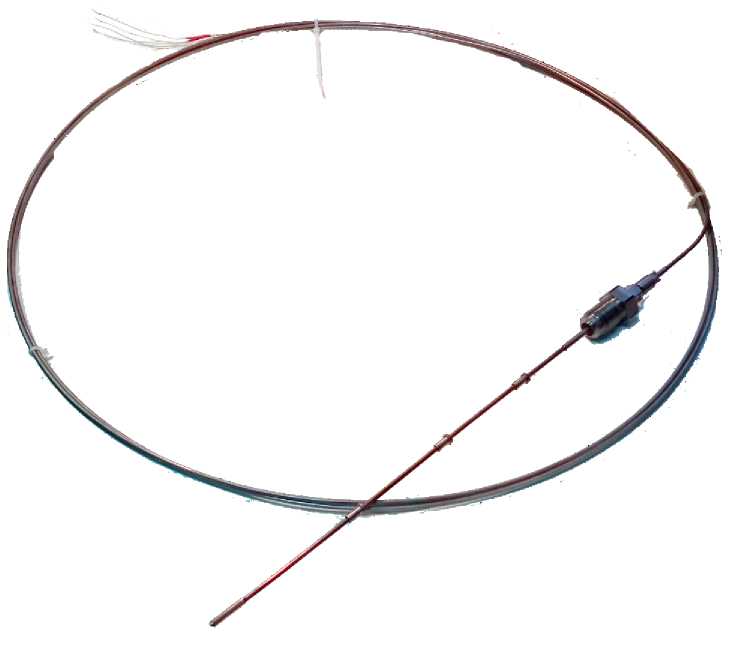

Рисунок 1 - Общий вид ТСПТ исполнения 5963.000

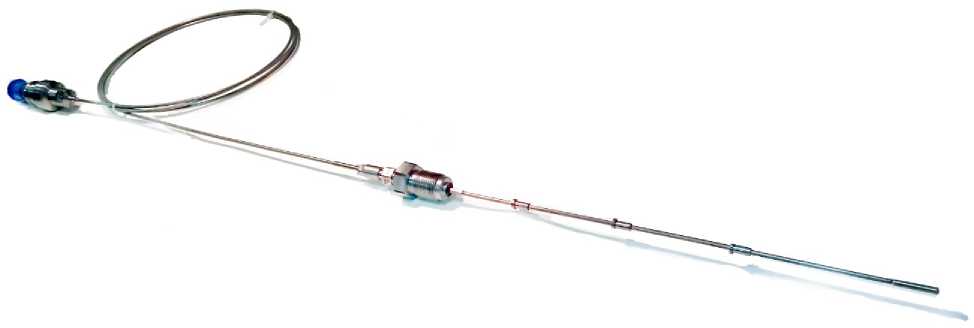

Рисунок 2 - Общий вид ТСПТ исполнения 5963.000-01

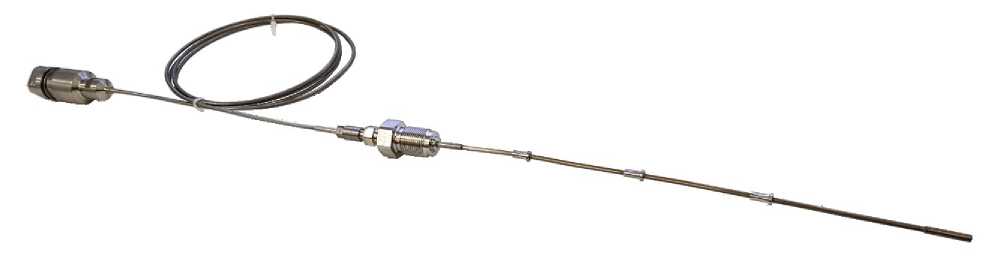

Рисунок 3 - Общий вид ТСПТ исполнения 5963.000-02
Пломбирование ТСПТ не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристики
Метрологические и основные технические характеристики приведены в таблицах 1 и 2. Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от 0 до +350 |
|
Условное обозначение НСХ ТСПТ по ГОСТ 6651-2009 |
Pt100 |
|
Температурный коэффициент (а) (по ГОСТ 6651-2009), °С-1 |
0,00385 |
|
Номинальное сопротивление ТСПТ при 0 °С (Ro), Ом |
100 |
|
Класс допуска ЧЭ ТСПТ по ГОСТ 6651-2009 |
В |
|
Номинальное значение температуры длительного применения, °C |
+320 |
|
Пределы допускаемого отклонение сопротивления ТСПТ от ИСХ при доверительной вероятности 0,95 (в температурном эквиваленте),°С:
|
±0,25 ±0,3 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Схема подключения ЧЭ ТСПТ |
Четырехпроводная |
|
Электрическое сопротивление изоляции:
|
54010 5407 |
|
Термоэлектрический эффект, допускаемый при измерительном токе 1 мкА, В, не более |
3,940-5 |
|
Время термической реакции в паровой фазе (на линии насыщения воды в нормальных условиях) для уровня 0,9 от значения изменения сопротивления, с, не более |
10 |
|
Гистерезис при температуре, находящейся в середине диапазона измерения (в температурном эквиваленте), °C, не более |
0,075 |
|
Вероятность безотказной работы за 8000 ч, с доверительной вероятностью Y = 0,95 |
0,98 |
|
Степень защиты, обеспечиваемая оболочками, по ГОСТ 14254-2015 |
IP68 |
|
Группа механического исполнения по ГОСТ 30631-99 |
М5 |
|
Категория сейсмостойкости по НП-031 |
I |
|
Рабочие условия эксплуатации:
|
от +15 до +60 до 98 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ4, ТВ4 |
|
Электромагнитная совместимость по ГОСТ 32137-2013
|
IV А |
|
Средний срок службы, лет |
12 |
|
Назначенный срок службы, лет |
10 |
наносится на титульный лист (в правом или левом верхнем углу) формуляра и руководства по эксплуатации типографским способом.
КомплектностьКомплектность поставки ТСПТ приведена в таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления повышенной точности |
5963.000 (5963.000-01, 5963.000-02) |
1 шт. |
|
Формуляр «Термопреобразователь сопротивления повышенной точности» |
5963.000 ФО |
1 экз. |
|
Руководство по эксплуатации «Термопреобразователь сопротивления повышенной точности» |
5963.000 РЭ |
1 экз. |
|
Методика поверки «Термопреобразователь сопротивления повышенной точности» |
5963.000 Д1 |
1 экз. |
|
Монтажный чертеж «Термопреобразователь сопротивления повышенной точности» |
5963.000 МЧ |
1 экз. |
|
Примечание: Комплектность поставки ТСПТ, монтажных частей, узлов крепления и инструмента должна соответствовать заказной спецификации, формируемой потребителем для конкретного заказа. | ||
Поверка проводится по документу 5963.000 Д1 «Термопреобразователи сопротивления повышенной точности. Методика поверки», утвержденному ФГУП «ВНИИМС» 03 сентября 2015 г.
Основные средства поверки:
Рабочий эталон 1-го разряда по ГОСТ 8.558-2009 - термометр сопротивления платиновый эталонный ПТС-10М (Регистрационный № 11804-99);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11);
Преобразователи сигналов ТС и ТП прецизионные ТЕРКОН (Регистрационный № 23245-08);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в формуляр и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления повышенной точностиГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
СТО 1.1.1.07.001.0675-2017 Атомные станции. Аппаратура, приборы, средства систем контроля и управления. Общие технические требования.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
5963.000 ТУ Термопреобразователь сопротивления повышенной точности. Технические условия.
ИзготовительФедеральное государственное унитарное предприятие «Научно-исследовательский институт Научно-производственное объединение «ЛУЧ» (ФГУП «НИИ НПО «ЛУЧ»)
ИНН 5036005308
Адрес: 142103, Россия, Московская обл., г. Подольск, ул. Железнодорожная, 24
Телефон: +7 (495) 502-79-51
Факс: +7 (495) 543-33-63
E-mail: npo@sialuch.ru
Адрес в Интернет: http://www.sialuch.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
02 октября 2020 г.
№ 1669______
Москва
О внесении изменений в описание типа на термопреобразователи сопротивления повышенной точности
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732), и в связи с обращением ФГУП «НИИ НПО «ЛУЧ» от 10 июля 2020 г. № 227-101-14/2755, приказываю:
-
1. Внести изменения в описание типа на термопреобразователи сопротивления повышенной точности, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 62434-15, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Г А
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
сертификат: OOE1036E1B07EOFB80EA118900BCB6D090
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11.2020
<_______________________________/
