Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «11» сентября 2020 г. № 1515
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометры сигнализирующие взрывозащищенные
Назначение средства измеренийТермометры сигнализирующие взрывозащищенные (в дальнейшем - термометры) предназначены для непрерывного измерения температуры жидких и газообразных сред в стационарных промышленных установках и управления внешними электрическими цепями от сигнализирующего устройства.
Описание средства измеренийТермометры состоят из измерительной и показывающей частей и электросигнального взрывозащищенного блока.
Принцип действия термометров основан на зависимости давления заполнителя термосистемы от температуры измеряемой среды. Изменение температуры измеряемой среды воспринимается заполнителем термосистемы через термобаллон и преобразуется в изменение давления, под действием которого манометрическая пружина через трибко-секторный механизм перемещает показывающую стрелку относительно шкалы. Одновременно со стрелкой поворачивается ведущий поводок, перемещающий шторку в зазорах датчиков.
Термометры изготавливаются следующих моделей: ТГП-16СгВ3Т4 (манометрические показывающие) и ТКП-16СгВ3Т4 (манометрические конденсационные).
В качестве датчиков электрического сигнала используются обмотки генераторов высокой частоты. Один из них выдает сигнал минимального, другой - максимального значения измеряемой температуры.
При входе шторки в зазор одного из датчиков происходит срыв генерации, и на выходе сигнализирующего устройства появляется сигнал (минимум или максимум). Сигнализирующее устройство состоит из электросигнального блока, заключенного во взрывонепроницаемое отделение корпуса. Через зажимной фланец вводится семижильный кабель для питания электрической схемы прибора.
![Приказ Росстандарта №1515 от 11.09.2020, https://oei-analitika.ru](../kurilka/orders_html/1600107613406_files/1600107613406-1.jpg)

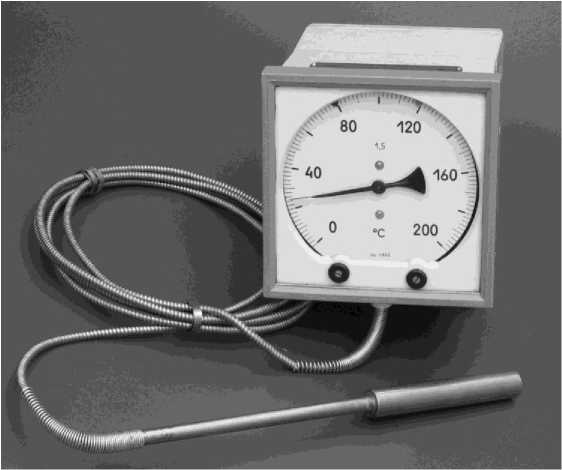

Рисунок 1 - Общий вид термометров сигнализирующих взрывозащищенных
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны измеряемых температур, оС - ТГП-16СгВ3Т4 |
от -50 до +50; от -50 до +100; от -50 до +150; от 0 до +150; от 0 до +200; от 0 до +300; от +100 до +300 |
- ТКП-16СгВ3Т4 |
от -25 до +35; от -25 до +75; от 0 до +50; от 0 до +100; от +25 до +125; от + 50 до +150; от +100 до +200; от +200 до +300; от +100 до +250 |
Класс точности |
1,5 |
Пределы допускаемой приведенной погрешности, % |
±1,5 |
Вариация показаний, %, не более |
1,5 |
Пределы допускаемой приведенной погрешности срабатывания сигнализирующего устройства от диапазона измерений, % |
±2,5 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Длина соединительного капилляра, м - ТГП-16СгВ3Т4 |
1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 |
- ТКП-16СгВ3Т4 |
1,6; 2,5; 4; 6; 10; 16; 25 |
Питание сигнализирующего устройства от сети переменного - тока напряжением, В |
220 А |
- частотой, Гц |
50 ± 1 |
Разрывная мощность контактов реле сигнализирующего устройства, В А |
50 |
Напряжение внешних коммутируемых цепей: переменный ток с частотой (50 ± 1) Гц, В |
24; 40; 60; 110; 220 |
постоянный ток, В |
24; 60; 110; 220 |
Маркировка взрывозащиты |
1Ex d ib s ПВ Т4 |
Габаритные размеры корпуса, мм |
160x160x101 |
Масса термометра без термосистемы, кг, не более |
5,2 |
Полный средний срок службы, лет, не менее |
10 |
Рабочие условия эксплуатации: Температура окружающей среды, °С - ТГП-16СгВ3Т4 |
от -10 до +60 |
- ТКП-16СгВ3Т4 |
от -50 до +60 |
Относительная влажность, %, не более, при температуре +35 °С |
95 |
Давление измеряемой среды, кгс/см2, до: без защитной гильзы |
64 |
с защитной гильзой |
250 |
Степень защиты от внешних воздействий по ГОСТ |
IP40 или IP54 |
14254-2015 |
(измерительная часть); IP54 (электросигнальный блок) |
наносится методом фотохимической печати на табличку, которая крепится к корпусу термометра и титульный лист эксплуатационной документации типографским способом (в правом верхнем углу).
Комплектность средства измеренийТаблица 3 - Комплектность
Наименование |
Количество |
Термометр |
1 шт. |
Штуцер или гильза защитная |
1 шт. |
Предохранитель |
1 шт. |
Кронштейны |
2 шт. |
Фланец нажимной |
1 шт. |
Руководство по эксплуатации |
1 экз. (на партию термометров, при поставке в один адрес) |
Паспорт |
1 экз. |
Примечания:
|
осуществляется по ГОСТ 8.305-78 «ГСИ. Термометры манометрические. Методы и средства поверки».
Основные средства поверки:
-
- образцовые ртутные стеклянные термометры 2 и 3 разряда ТР1, ТР2, ТР3, диапазон измерения от 0 до плюс 300 °С по ГОСТ 8.558, диапазон измерения от 243,15 до 273,15 К по ГОСТ 8.558;
-
- образцовый платиновый термометр сопротивления 2-го разряда, тип ПТС-10 диапазон измерения от 0 до плюс 630,74 °С по ГОСТ 8.558;
-
- термостаты жидкостные переливные прецизионные серии ТПП-1 модель ТПП-1.0, ТПП-1.1, ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 60 до плюс 300 °С;
-
- оловянный термостат ТО-3, диапазон температур от плюс 300 до плюс 600 °С, точность поддержания температуры ±0,5 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых термометров с требуемой точностью.
Знак поверки наносится на термометр.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к термометрам сигнализирующим взрывозащищеннымГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний
ГОСТ 30852.13-2002 (МЭК 60079-14:1996) Электрооборудование взрывозащищенное.
Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок) ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 8.305-78 ГСИ. Термометры манометрические. Методы и средства поверки
ИзготовительАкционерное общество «Теплоконтроль» (АО «Теплоконтроль»)
ИНН 1659041868
Адрес: 420054, Россия, г. Казань, ул. Владимира Кулагина, 1 Тел./факс (843) 278-32-32/ 278-35-94
E-mail: tk_mark@mail.ru
Испытательный центрГосударственный центр испытаний средств измерений ФГУП «ВНИИМС»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«11» сентября 2020 г.
