УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» августа 2021 г. № 1677

Регистрационный № 63830-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия AB

Весы неавтоматического действия AB (далее - весы), предназначены для измерений массы.

Принцип действия весов основан на преобразовании частоты вибрации акустического весоизмерительного датчика, возникающей при его деформации под действием взвешиваемого груза, в цифровой электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Результаты взвешивания выводятся на дисплей.

Весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством. Весы c максимальными нагрузками до 620 г включительно, оснащаются ветрозащитной витриной.

Общий вид весов показан на рисунке 1.

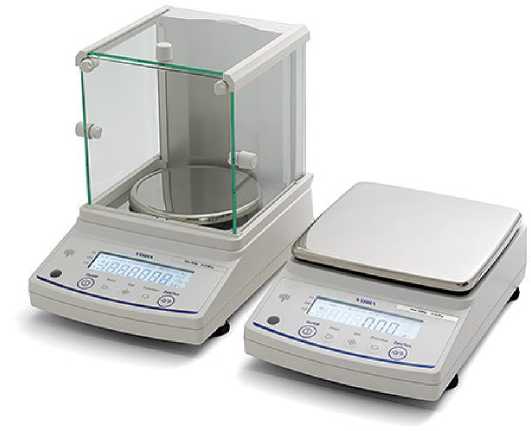

Рисунок 1 - Общий вид весов неавтоматического действия AB.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство установки на нуль и уравновешивания тары (4.6.9);

- устройство выборки массы тары (Т.2.7.4);

- вспомогательное показывающее устройство (Т.2.5);

- взвешивание в различных единицах измерения массы (2.1);

- запоминающее устройство (4.4.6);

- полуавтоматическое устройство юстировки чувствительности (4.2.5);

- различные режимы работы (4.20): счетный режим; вычисление процентных соотношений; режим сравнения; суммирование.

Знак поверки в виде наклейки наносится на корпус весов.

Весы оснащены последовательным интерфейсом передачи данных RS232C.

Обозначение модификаций весов имеет вид AB[1][2][3]CE, где:

AB - обозначение типа весов;

• [1] - условное обозначение максимальной нагрузки (Max):

32 - 320 г;

62 - 620 г;

120 - 1200 г;

320 - 3200 г;

1200 - 12000 г;

• [2] - условное обозначение действительной цены деления (d):

• 1 - 0,1 г;

• 2 - 0,01 г;

• 3 - 0,001 г.

• [3] - полуавтоматическое устройство юстировки чувствительности:

R - если присутствует, означает, что весы оснащены полуавтоматическим устройством юстировки чувствительности.

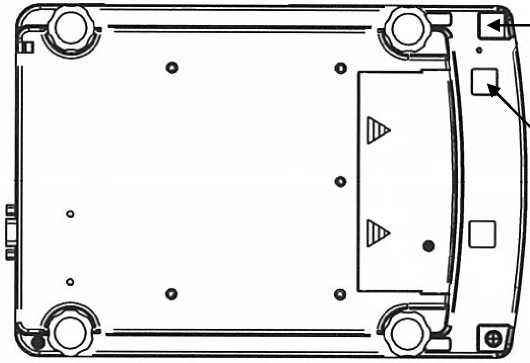

Винт крепления корпуса, пломбируемый разрушаемой наклейкой

Переключатель, пломбируемый разрушаемой наклейкой

Рисунок 2 - Схема пломбировки весов от несанкционированного доступа.

Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитными пломбами (разрушаемыми наклейками), которые находятся на нижней части корпуса (как показано на рисунке 2). Одна из защитных пломб ограничивает доступ к переключателю, без изменения положения которого невозможна юстировка и настройка весов, другая ограничивают доступ к винту крепления корпуса или наклеиваются на разъединяемые части корпуса. Изменение ПО невозможно без применения специализированного оборудования производителя.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационным признаком ПО служит номер версии, который отображается на

дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

Метрологические и технические характеристики

Метрологические характеристики приведены в таблице 2. Таблица 2

наносится на маркировочную табличку, расположенную корпусе весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 3 — Комплектность средства измерений

приведены в разделе 3 «Различные режимы измерения» документа «Весы неавтоматического действия AB. Руководство по эксплуатации».

ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».

Техническая документация изготовителя.

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «06» августа 2021 г. № 1677

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
