Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «17» июня 2020 г. № 1078

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная верхнего налива нефти и нефтепродуктов в автомобильные цистерны ООО «ТНП»

Система измерительная верхнего налива нефти и нефтепродуктов в автомобильные цистерны ООО «ТНП» предназначена для измерений массы и объема нефти и нефтепродуктов (далее - продукты).

Система измерительная верхнего налива нефти и нефтепродуктов в автомобильные цистерны ООО «ТНП» (далее - ИС) является средством измерений единичного производства. Конструктивно ИС представляет собой многоуровневую структуру, построенную по иерархическому принципу, и состоящую из измерительных каналов массы и объема. Измерительные каналы ИС включают следующие компоненты (по ГОСТ Р 8.596):

• 1) измерительные компоненты (нижний уровень ИС) - счетчики-расходомеры массовые Micro Motion CMF300M с преобразователями 2700 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений: 45115-10), предназначенные для измерений массового и объемного расхода, плотности и температуры продуктов;

• 2) комплексные компоненты (средний уровень ИС):

• - контроллеры программируемые SIMATIC S7-400 (ПЛК) (регистрационный номер в ФИФОЕИ: 15773-11);

• - устройства распределенного ввода-вывода SIMATIC ЕТ200М (УВВ) (регистрационный номер в ФИФОЕИ: 22734-11);

• 3) вычислительные компоненты (верхний уровень ИС) - автоматизированное рабочее место (АРМ) оператора с установленным программным обеспечением, предназначенным для отображения текущих и архивных данных, управления процессом налива продуктов;

• 4) связующие компоненты - технические устройства и средства связи, используемые для приема и передачи сигналов, несущих измерительную информацию от одного компонента ИС к другому;

• 5) вспомогательные компоненты - устройства верхнего налива, клапаны, источники питания, запорная арматура и другое.

Принцип действия ИС заключается в следующем: счетчики-расходомеры массовые Micro Motion CMF300M выполняют измерения параметров продукта (массового и объемного расхода, температуры и плотности) и их преобразования в сигналы силы постоянного тока и частоты. Модули УВВ измеряют сигналы, счетчиков-расходомеров, выполняют их аналогоцифровое преобразование и передают на ПЛК по интерфейсу PROFIBUS DP. ПЛК осуществляет обработку измерительной информации - преобразование цифровых кодов в значения параметров продукта, вычисление количества (массы и объема) продукта. Связь между ПЛК и АРМ оператора осуществляется посредством промышленной информационной сети Industrial Ethernet. АРМ оператора предназначены для отображения параметров продукта, его количества, а также осуществления функций управления процессом налива.

ИС обеспечивает выполнение следующих основных функций:

• - измерение в автоматическом режиме и отображение параметров продукта, его количества по каждому стояку налива;

• - регистрация и хранение результатов измерений количества и параметров продукта на АРМ оператора;

• - построение графиков, формирование и печать отчетов, ведение журнала сообщений;

• - управление процессом налива;

• - диагностика состояния средств измерений и технологического оборудования;

• - формирование и отображение сигналов предупредительной и аварийной сигнализации при выходе параметров за установленные пределы;

• - защита от несанкционированного доступа к настройкам и результатам измерений.

Схемы пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 1-3.

Знаки поверки наносятся на пломбы, установленные на контровочных проволоках, пропущенных через отверстия шпилек, расположенных на диаметрально противоположных фланцах первичных измерительных преобразователей счетчиков-расходомеров (рисунок 1).

Знаки поверки наносятся также на пломбировочные мастики, нанесенные на винты, удерживающие передние крышки преобразователей 2700 и на пломбы, установленные на контровочных проволоках, охватывающих крышки преобразователей 2700 (рисунок 2).

Место нанесения

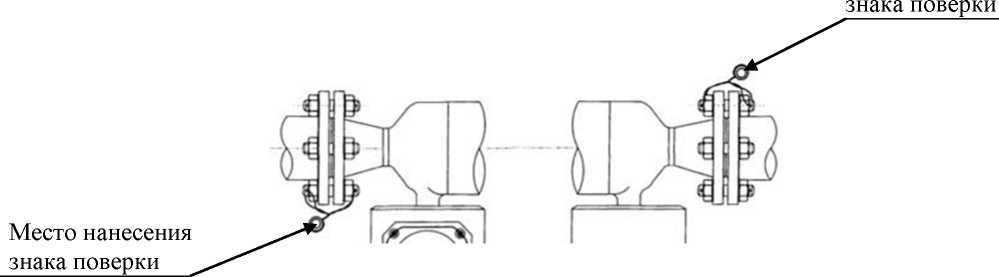

Рисунок 1 - Схема пломбировки от несанкционированного доступа первичного измерительного преобразователя счетчика-расходомера, обозначение мест нанесения знака поверки

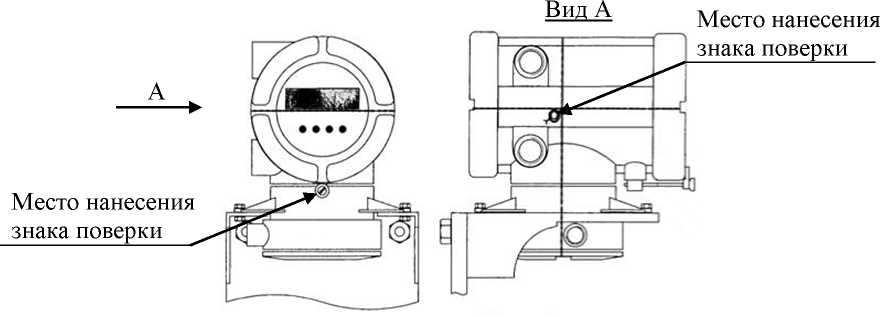

Рисунок 2 - Схема пломбировки от несанкционированного доступа преобразователя 2700, обозначение мест нанесения знака поверки

Пломбирование обогреваемых шкафов, в которых установлены преобразователи 2700, осуществляется изготовителем. Пломбы устанавливаются на контровочных проволоках, пропущенных через отверстия на корпусах обогреваемых шкафов (рисунок 3).

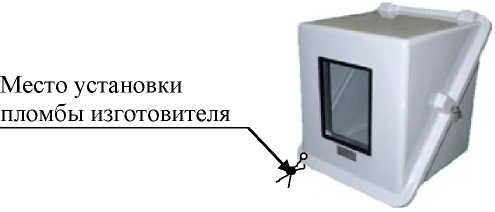

Рисунок 3 - Схема пломбировки от несанкционированного доступа обогреваемого шкафа

Структура и функции программного обеспечения (ПО) ИС:

• - ПО АРМ оператора функционирует в SCADA-системе SIMATIC WinCC, осуществляет отображение мнемосхем и измеренных значений параметров продукта и его количества, а также обеспечивает управление процессом налива, обновление уставок, ведение архивов и построение графиков, управление аварийными сигналами, ведение журнала сообщений, отображение информации о состоянии средств измерений и технологического оборудования ИС;

• - встроенное ПО ПЛК разработано в системе программирования SIMATIC STEP 7 и осуществляет автоматизированный сбор, обработку и передачу измерительной информации на АРМ оператора.

Метрологически значимой частью ПО ИС является программный блок «FB_702» проекта ПО ПЛК «TNP_AN_Prj», осуществляющий обработку измерительной информации. Идентификация метрологически значимой части ПО ИС выполняется по команде оператора вычислением цифрового идентификатора файла «FB_702_CTRLn.txt», содержащего исходный код программного блока «FB_702».

Для защиты ПО ИС от непреднамеренных и преднамеренных изменений реализован алгоритм авторизации доступа пользователей к программному обеспечению и данным.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО ИС

Метрологические характеристики ИС нормированы с учётом влияния ПО ИС.

Таблица 2 - Метрологические характеристики ИК ИС

Таблица 3 - Основные технические характеристики

наносится на титульные листы формуляра и руководства по эксплуатации печатным способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 269-16 «ГСИ. Система измерительная верхнего налива нефти и нефтепродуктов в автомобильные цистерны ООО «ТНП». Методика поверки», утвержденному ФБУ «Томский ЦСМ» 21.12.2016 г.

Основные средства поверки:

- установка поверочная средств измерений объема и массы для верхнего и нижнего налива УПМ 2000 (регистрационный № 63582-16).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой ИС с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на счетчики-расходомеры согласно рисункам 1 и 2.

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Общество с ограниченной ответственностью «Томскнефтепереработка» (ООО «ТНП») ИНН 7017135873

Адрес: 634530, Томская область, Томский район, с. Семилужки, ул. Нефтепровод, д. 2 Телефон: (3822) 65-00-79

E-mail: mail@tomnpz.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)

Адрес: 634012, г. Томск, ул. Косарева, д. 17-а

Телефон: (3822) 55-44-86, факс: (3822) 56-19-61, голосовой портал: (3822) 71-37-17 Web-сайт: tomskcsm.ru, томскцсм.рф

E-mail: tomsk@tcsms.tomsk.ru

Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30113-13 от 03.06.2013 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

№  1078

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

17 июня 2020 г.

Москва

О внесении изменений в описание типа на систему измерительную верхнего налива нефти и нефтепродуктов в автомобильные цистерны ООО «ТИП»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерении, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ТНП» от 10 марта 2020 г. № 263 приказываю:

• 1. Внести изменения в описание типа на систему измерительную верхнего налива нефти и нефтепродуктов в автомобильные цистерны ООО «ТНП», зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений под номером 66799-17, с сохранением регистрационного номера, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.
