№1540 от 03.08.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 748296
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1540 от 03.08.2026
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
|
ФЕДЕРАЛЬНОЕ АГЕНТСТВО |
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
|
03 августа 2026 г. |
П Р И К А З 1540 № |
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средства измерений, установленной согласно пункту 1 приложения к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Е.Р. Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 316B076EA979CDFD7618B7011C5621C3
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 13.01.2026 до 08.04.2027
\___________________-___________________/
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от « 03 » августа 2026 Г. № _540
Сведения
об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Системы автоматизированные измерительные |
ТЕСТ-2301 |
96280-25 |
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI- Системы»), г. Москва, г. Зеленоград |
PBHE.0010- 2025 МП |
PBHE.0010-2025 МП с изменениями № 1 |
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»), г. Москва, г. Зеленоград |
ООО «РАВНОВЕСИЕ», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
1540
Лист № 1
Регистрационный № 96280-25 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы автоматизированные измерительные ТЕСТ-2301 Назначение средства измеренийСистемы автоматизированные измерительные ТЕСТ-2301 (далее по тексту - системы) предназначены для измерений силы и напряжения постоянного тока, сопротивления постоянному току и частоты переменного тока.
Описание средства измеренийПринцип действия систем основан на коммутации входных линий со входами и выходами сопрягаемых средств измерений и измерении электрических величин в виде напряжения и силы постоянного тока, сопротивления постоянному току и частоты переменного тока.
Конструктивно системы выполнены в виде 19-дюймовой стойки СЭ001. В стойку СЭ001 установлена коммутационная панель КП-2301, предназначенная для присоединения к измерительным каналам проверяемого технического устройства, а также блок электронный БЭ001. Блок электронный БЭ001 является базовым блоком (крейтом) стандарта PXIe с установленными в нем функциональными модулями (мезонинами): измерители частоты МНЧ8-РХ1е, измерители мгновенных значений напряжения МДН8И-РХ1е, измерители резистивных мостовых схем МТМ8-РХ1е, измерители сопротивления постоянному току МТ24-4Л-РХ1е, измерители мгновенных значений напряжения МН48С-РХ1е, измерители мгновенных значений силы постоянного тока МТД-48С-РХ1е. Коммутация между функциональными узлами блока электронного БЭ001 осуществляется по Ethernet.
Заводской номер наносится на шильдик, расположенный на стойке СЭ001, методом лазерной гравировки в виде цифрового кода.
Общий вид систем с указанием места нанесения знака утверждения типа и заводского номера приведены на рисунках 1-2.
Нанесение знака поверки на системы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) систем не предусмотрено.
Цветовая гамма корпуса систем может быть изменена по решению изготовителя в одностороннем порядке.
а) вид спереди
б) вид сзади

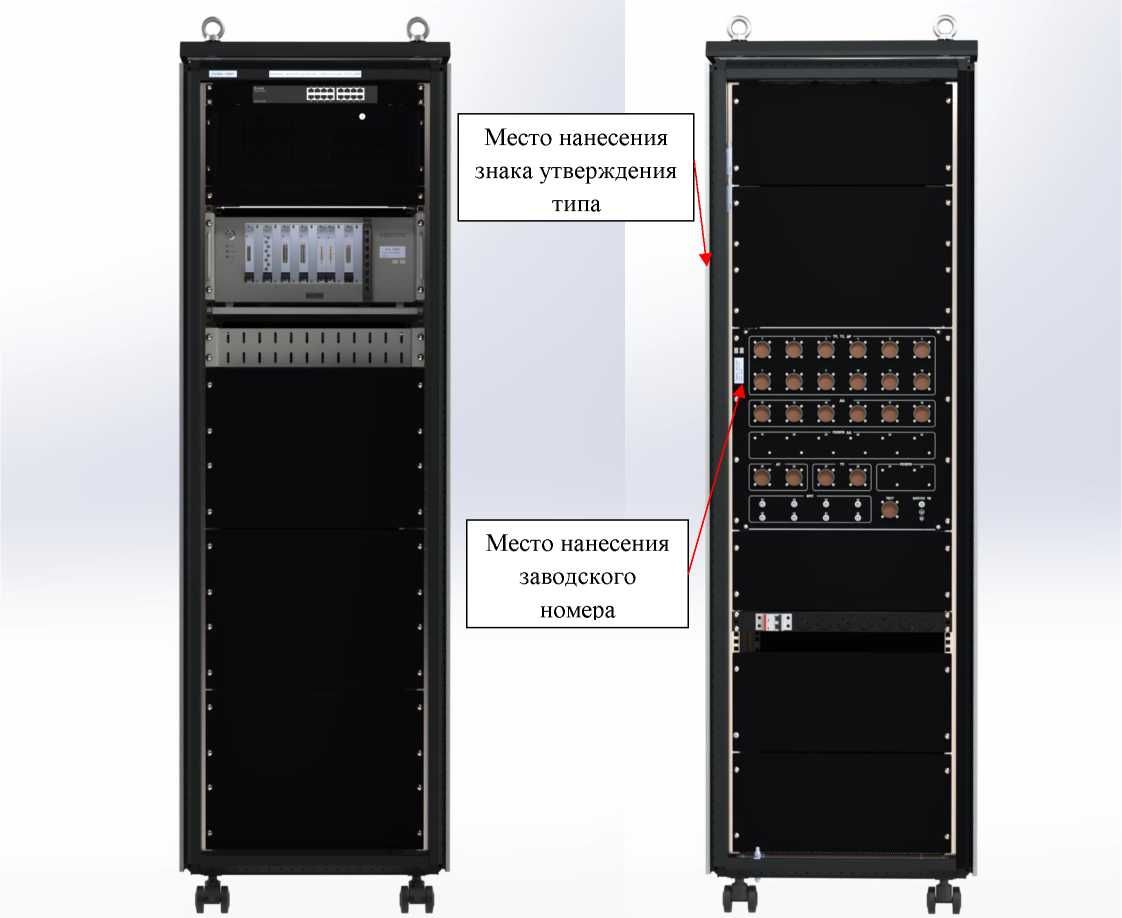

Рисунок 1 - Общий вид систем с указанием места нанесения заводского номера и места нанесения знака утверждения типа
Программное обеспечениеПрограммное обеспечение (далее - ПО) систем состоит из встроенного и внешнего ПО.
Модули питания работают под управлением ПО, которое выполняет следующие функции:
-
- считывание измерительной информации;
-
- передачу измерительной информации ПО верхнего уровня.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций libundaq_math.so.
Метрологически значимая часть ПО и измерительная информация достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Метрологические характеристики систем нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
libundaq math.so |
|
Номер версии ПО (идентификационный код), не ниже |
1.0 |
|
Цифровой идентификатор ПО |
9c492ac8 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной (к верхней границе диапазона измерений) погрешности измерений силы постоянного тока, % |
± [0,09 + 0,045(|1тах/1изм| - 1)] |
|
Количество каналов измерений силы постоянного тока |
48 |
|
Диапазон измерения сопротивления постоянному току по четырехпроводной схеме измерений, Ом |
от 7 до 240 |
|
Пределы допускаемой приведенной (к верхней границе диапазона измерений) погрешности измерений сопротивления постоянному току по четырехпроводной схеме измерений, % |
± [0,081 + 0,069(|Rmax/Rизм| - 1)] |
|
Количество каналов измерений сопротивления постоянному току по четырехпроводной схеме измерений |
24 |
|
Диапазон измерения мгновенных значений напряжения постоянного тока, мВ |
от -10 до 70 |
|
Пределы допускаемой приведенной (к верхней границе диапазона измерений) погрешности измерений мгновенных значений напряжения постоянного тока, % |
± [0,12 + 0,081(|Umax/Uизм| - 1)] |
|
Количество каналов измерений значений напряжения постоянного тока |
24 |
|
Диапазон измерений частоты переменного тока синусоидального сигнала, Гц |
от 0 до 500 |
|
Пределы допускаемой относительной погрешности измерений частоты переменного тока синусоидального сигнала, % |
± 0,4 |
|
Количество каналов измерений частоты переменного тока синусоидального сигнала |
16 |
|
Диапазон измерения выходного дифференциального напряжения постоянного тока, мВ |
от -50 до 50 |
|
Пределы допускаемой относительной погрешности измерений выходного дифференциального напряжения постоянного тока, % |
± 0,3 |
|
Количество каналов измерений выходного дифференциального напряжения постоянного тока |
8 |
|
Диапазон измерений воспроизводимого электрического напряжения питания постоянного тока мостовой схемы, В |
от 0,1 до 10 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерения воспроизводимого электрического напряжения питания постоянного тока мостовой схемы, % |
± 0,3 |
|
Количество каналов измерений воспроизводимого электрического напряжения питания постоянного тока мостовой схемы |
8 |
|
Диапазон измерений мгновенных значений напряжения постоянного тока с частотой опроса не менее 100 кГц, В |
от -10 до 10 |
|
Пределы допускаемой приведенной (к верхней границе диапазона измерений) погрешности измерений мгновенных значений напряжения постоянного тока с частотой опроса 100 кГц, % |
± [0,12 + 0,06(|итах/иизм| - 1)] |
|
Количество каналов измерений мгновенных значений напряжения постоянного тока с частотой опроса не менее 100 кГц |
8 |
|
П р и м е ч а н и я: Umax / Imax / Rmax - верхняя граница диапазона измерений; иизм / 1изм / R-изм - измеренное значение. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания - напряжение переменного тока трехфазной сети, В |
230±23 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, Вт, не более |
2300 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
900х650х2200 |
|
Масса, кг, не более |
300 |
|
Условия эксплуатации - температура окружающего воздуха, °С |
от +5 до +40 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
От 84,0 до 106,7 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, не менее, ч |
10000 |
|
Средний срок службы, не менее, лет |
10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на экранную панель осциллографов в виде самоклеящейся этикетки.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система автоматизированная измерительная ТЕСТ-2301 |
ГВТУ.411710.001 |
1 шт. |
|
Руководство оператора |
ГВТУ.52125-01 34 01 |
1 экз. |
|
Руководство по эксплуатации |
ГВТУ.411710.001РЭ |
1 экз. |
|
Формуляр |
ГВТУ.411710.001ФО |
1 экз. |
приведены в разделе «Методы измерений» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ГВТУ.411710.001ТУ «Система автоматизированная измерительная ТЕСТ-2301. Технические условия»
ПравообладательОбщество с ограниченной ответственностью «VXI-Системы»
(ООО «VXI-Системы»)
Адрес юридического лица: 124482 г. Москва, г. Зеленоград, Савёлкинский пр-д, д. 4, этаж 6, помещ. XIV, ком. 1
ИНН 7735126740
Телефон/факс: (495) 983-10-73
E-mail: inftest@inftest.ru
ИзготовительОбщество с ограниченной ответственностью «VXI-Системы»
(ООО «VXI-Системы»)
Адрес юридического лица: 124482 г. Москва, г. Зеленоград, Савёлкинский пр-д, д. 4, этаж 6, помещ. XIV, ком. 1
Место осуществления деятельности: 124482 г. Москва, г. Зеленоград, Савёлкинский пр-д, д. 4, этаж 6, помещ. XIV, ком. 1
ИНН 7735126740
Телефон/факс: (495) 983-10-73
E-mail: inftest@inftest.ru
Испытательный центрОбщество с ограниченной ответственностью «РАВНОВЕСИЕ»
(ООО «РАВНОВЕСИЕ»)
Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1_2, э 1, помещ. 1, оф в005, к 21
Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75
Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.314471
