ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи многопараметрические 3051SMV
Назначение средства измеренийПреобразователи многопараметрические 3051SMV (далее по тексту - преобразователи или приборы) предназначены для измерений абсолютного и избыточного давления, разности давлений, температуры, а также вычисления объемного или массового расхода и количества пара, жидкостей и газов в рабочих условиях, объемного расхода и объема газа, приведенного к стандартным условиям по ГОСТ 2939-63 (температура плюс 20 °С и абсолютное давление 101325 Па).
Описание средства измеренийПринцип действия приборов основан на преобразовании сигнала от первичного преобразователя в аналоговый или цифровой сигнал для передачи по протоколам HART, Wireless HART, FOUNDATION Fieldbus.
Преобразователи изготавливаются в следующих исполнениях: Classic, Classic MV, Ultra, Ultra for Flow. Данные исполнения различаются по метрологическим характеристикам и по функциональным возможностям.
Преобразователи выпускаются в следующих модификациях: предназначенные для работы во взрывобезопасных средах и предназначенные для работы во взрывоопасных средах.
Конструкция преобразователя может включать сенсорные модули двух типов: для измерений только разности давлений и для измерений как разности давлений, так и абсолютного, либо избыточного давления.
Блок электроники может содержать вторичный преобразователь температуры, либо не содержать такого преобразователя, в зависимости от кода заказа. При измерении температуры в качестве первичных преобразователей применяют термопреобразователи сопротивления (ТС) утвержденного типа с номнальной статической характеристикой преобразования (НСХ) типа Pt100 по ГОСТ 6651-2009. Преобразователь поддерживает возможность ввода индивидуальной статической характеристики преобразования в виде коэффициентов полиномов Каллендара Ван-Дюзена для калиброванных ТС. Для выполнения температурной компенсации в сенсорных модулях преобразователей 305ISMV измеряется температура чувствительного элемента.
Конструкция преобразователя 3051SMV позволяет подсоединять к любому исполнению преобразователя различные типы фланцев, применять его совместно со стандартными либо с интегральными вентильными блоками различных форм и конструкций, использовать со специальными расходоизмерительными диафрагмами или с осредняющими напорными трубками Аnnubаг, а также с разделительными мембранами, либо с фланцами стандартов ANSI или EN1092-1 (совместим с ГОСТ 33259-2015) без применения дополнительных разделительных мембран. По заказу потребителя фирма поставляет преобразователи с различными материалами, соприкасающимися с измеряемой средой.
При измерении расхода в качестве первичных преобразователей применяются стандартные сужающие устройства (СУ) по ГОСТ 8.586.1-2005, 8.586.2-2005, 8.586.5-2005, диафрагмы Rosemount 405, 1595, 1195, осредняющие напорные трубки ANNUBAR 285, ANNUBAR 485, ANNUBAR 585, MSR, МSL, ANNUBAR DIEMOND II+. Измерения при этом проводятся в соответствии с ГОСТ 8.586.1-2005, 8.586.2-2005, 8.586.5-2005, МИ 2667-2011, МИ 3416-2013, а также методиками выполнения измерений, аттестованными в установленном порядке.
В зависимости от измеряемых параметров преобразователь осуществляет вычисление массового расхода пара, массового, объемного, или объемного, приведенного к стандартным условиям, расхода жидкости или газа. При этом параметры, которые преобразователь не измеряет, принимаются в расчете за условно-постоянные величины. При измерении перепада давления на сужающем устройстве (разности статических давлений на отборах СУ с учетом разницы высоты положений отверстий для отбора), а также статического давления и температуры среды, осуществляется вычисление расхода, с учетом изменений температуры и давления (полная компенсация). Если измеряется перепад давления на СУ и статическое давление, осуществляется вычисление расхода с учетом изменений статического давления (компенсация по давлению). При измерении перепада давлений на СУ и температуры осуществляется вычисление расхода с учетом изменений температуры (компенсация по температуре).
Настройка преобразователя производится с помощью подключаемого персонального компьютера и программного обеспечения.

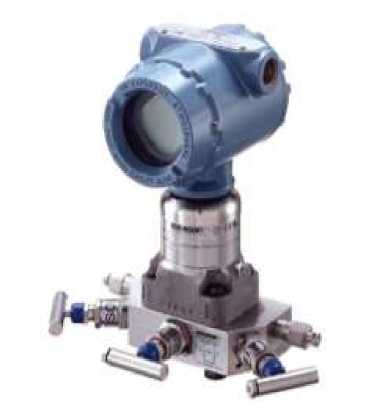

Общий вид преобразователей представлен на рисунке 1.
Рисунок 1 - Общий вид преобразователя многопараметрического 3051SMV
Пломбирование преобразователей не предусмотрено.
Программное обеспечениеПреобразователи оснащены встроенным программным обеспечением. Программное обеспечение записывается на микроконтроллере и программируется на заводе изготовителе. Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик преобразователя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
ПО HART |
ПО Wireless HART |
ПО FOUNDATION Fieldbus | |
|
Идентификационное наименование ПО |
3051smv_hart-prod- rev3.a90 |
3051swPDP WPDP R EL 2 2.a90 |
03151-3519-2001.bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 3 |
не ниже 2 |
не ниже 1.00.002 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Таблица 2 - Метрологические характеристики
|
Диапазоны измерений | |||||||
|
Диапазон |
Разность давлений, кПа |
Избыточное давление, кПа |
Абсолютное давление, кПа |
Температура, °С | |||
|
0 |
от -0,75 до +0,75 |
- |
- |
от -200 до +850 | |||
|
1 |
от -6,23 до +6,23 |
- |
- | ||||
|
2 |
от -62 до +62 |
- |
- | ||||
|
3 |
от -249 до +249 |
от -98* до +5515 |
от 3,45 до 5515 | ||||
|
4 |
от -2070 до +2070 |
от -98* до +25000 |
от 3,45 до 25000 | ||||
|
5 |
от -13790 до +13790 |
- |
- | ||||
|
Пределы допускаемой приведенной основной погрешности при измерении разности давлений, % от Дн** | |||||||
|
Диапазон |
Classic |
Classic MV |
Ultra | ||||
|
Диапазон 0 Ди ***/ Дн <2 Ди/Дн>2 |
±0,10 ±0,05^Ди/Дн |
- |
±0,09 ±0,045^Ди/Дн | ||||
|
Диапазон 1 Ди/Дн <15 Ди/Дн >15 |
±0,10 ±[0,025+0,005^Ди/Дн] |
±0,10 ±[0,025+0,005^Ди/Дн] |
±0,09 ±[0,015+0,005^Ди/Дн] | ||||
|
Диапазон 2 Ди/Дн <10 Ди/Дн >10 |
±0,035 ±[0,015+0,005^Ди/Дн] |
±0,04 ±[0,01+0,004^Ди/Дн] |
±0,025 ±[0,005+0,0035^Ди/Дн] | ||||
|
Диапазон 3 Ди/Дн <10 Ди/Дн >10 |
±0,035 ±[0,015+0,005^Ди/Дн] |
±0,04 ±[0,01+0,004^Ди/Дн] |
±0,025 ±[0,005+0,0035^Ди/Дн] | ||||
|
Диапазон 4 Ди/Дн <10 Ди/Дн >10 |
±0,035 ±[0,015+0,005^Ди/Дн] |
±0,055 ±[0,015 + 0,005^Ди/Дн] |
±0,025 ±[0,005+0,0035^Ди/Дн] | ||||
|
Диапазон 5 Ди/Дн <10 Ди/Дн >10 |
±0,065 ±[0,015+0,005^Ди/Дн] |
±0,065 ±[0,015 + 0,005^Ди/Дн] |
±0,05 ±[0,005+0,0045^Ди/Дн] | ||||
|
Пределы допускаемой относительной основной погрешности при измерении разности давлений, % от измеряемого значения | |||||||
|
Диапазон |
Ultra for Flow | ||||||
|
Диапазон 2,3 Ди/Дн <8; 8 < Ди/Дн <200 |
±0,04 ±[0,04 + 0,0023^Ди / измеренное значение] | ||||||
|
Диапазон 4 Ди/Дн <3; 3< Ди/Дн <100 |
±0,05 ±[0,05 + 0,0145^Ди / измеренное значение] | ||||||
|
Пределы допускаемой приведенной основной погрешности при измерении абсолютного и избыточного давления, % от Дн | |||||||
|
Диапазон |
Classic MV |
Ultra for Flow | |||||
|
Ди/Дн <10 |
±0,055 |
±0,025 | |||||
|
Ди/Дн >10 |
±0,0065^Ди/Дн |
±0,004^Ди/Дн | |||||
|
Пределы допускаемой абсолютной погрешности при измерении температуры преобразователем 3051SMV (без учета погрешности сенсора), °С | |||||||
|
±0,37 | |||||||
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 28 °C | |||||||
|
при измерении разности давлений, % от Дн | |||||||
|
Диапазон |
Classic |
Classic MV |
Ultra | ||||
|
Диапазон 0 Ди/Дн <30 |
±[0,05+0,25^Ди/Дн] |
- |
±[0,05+0,25^Ди/Дн] | ||||
|
Диапазон 1 Ди/Дн <50 |
±[0,25+0,1-Ди/Дн] |
±[0,25+0,ЬДи/Дн] |
±[0,25+0,ЬДи/Дн] | ||||
|
Диапазон 2,3,4, Ди/Дн <5 150> Ди/Дн >5 |
±[0,0625+0,0125^Ди/Дн] ±[0,125+0,025^Ди/Дн] |
- |
- | ||||
|
Диапазон 2,3,4, Ди/Дн <10 200>Ди/Дн >10 |
- |
- |
±[0,025+0,009^Ди/Дн] ±[0,08+0,018^Ди/Дн] | ||||
|
Диапазон 2,3 Ди/Дн<5 100>Ди/Дн >5 |
- |
±[0,0625+0,0125^ Ди/Дн] ±[0,125+0,025^Ди/Дн] |
- | ||||
|
Диапазон 4,5 Ди/Дн <30 100> Ди/Дн >30 |
- |
±[0,125+0,025^Ди/Дн] ±[0,125+0,035^Ди/Дн] |
- | ||||
|
Диапазон 5 Ди/Дн <5 150> Ди/Дн >5 |
±[0,0625+0,0125^Ди/Дн] ±[0,125+0,025^Ди/Дн] |
±[0,0625+0,0125^Ди/Дн] ±[0,125+0,025^Ди/Дн] | |||||
|
при измерении абсолютного и избыточного давления, % от Дн | |||||||
|
Диапазон |
Classic MV |
Ultra for Flow | |||||
|
Ди/Дн <10 Ди/Дн >10 |
±[0,0625+0,0125^Ди/Дн] ±[0,125+0,025^Ди/Дн] |
±[0,025+0,009^Ди/Дн] ±[0,08+0,018^Ди/Дн] | |||||
|
при измерении температуры, оС ±0,216 | |||||||
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур от -40 до +85 оС | |||||||
|
при измерении разности давлений, % от измеряемого значения | |||||||
|
Диапазон |
Ultra for Flow | ||||||
|
Диапазон 2,3 Ди/Дн <8 100>Ди/Дн >8 |
±0,13 ±[0,13 + 0,0187^Ди / измеренное значение] | ||||||
|
Диапазон 4 Ди/Дн < 3; 3 < Ди/Дн |
±0,13 ±[0,05 + 0,065^Ди / измеренное значение] | ||||||
|
Изменение выходного сигнала при измерении разности давлений, вызванные влиянием статического давления | |||||||
|
Диапазон |
Изменение нижнего значения выходного сигнала (устраняемое подстройкой), % от Ди в зависимости от статического давления |
Изменение верхнего значения выходного сигнала, % от измеряемого значения | |||||
|
Classic, Classic MV |
Ultra, Ultra for Flow |
Classic, Ultra, Classic MV Ultra for Flow | |||||
|
Диапазон 0 на каждые 0,69 МПа |
±0,125 |
±0,15 | |||||
|
Диапазон 1 на каждые 6,9 МПа |
±0,25 |
±0,4 | |||||
|
Диапазон 2, 3 на каждые 6,9 МПа |
±0,05 |
±0,025 |
±0,1 | ||||
|
Пределы допускаемой приведенной погрешности преобразования в аналоговый сигнал, % от Дн |
±0,005 |
|
Пределы допускаемой относительной погрешности вычисления расхода, % |
±(от 0,05 до 3)**** |
|
Нормальные условия измерений:
|
от +20 до +26 от 30 до 80 от 84 до 106,7 |
|
* Для атмосферного давления 98 кПа. ** Дн - настроенный диапазон, равен разности верхней и нижней границ диапазона настройки *** Ди - верхняя граница диапазона измерений (ВГД). **** - фактическое значение погрешности (в зависимости от типа первичного элемента) указывается в паспорте на конкретное изделие. Примечание -Метрологические характеристики действительны в течение интервала между поверками, указанного в свидетельстве об утверждении типа, при условии соблюдения правил эксплуатации, включая периодическую корректировку нулевого значения. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон изменений аналогового выходного сигнала, мА |
от 4 до 20 |
|
Цифровой интерфейс |
HART, Wireless HART, FOUNDATION Fieldbus |
|
Параметры электрического питания: напряжение постоянного тока, В
|
от 12 до 42,4 от 9 до 32 7,2 |
|
Габаритные размеры преобразователя, мм, не более
|
от 230 до 245 107 от 132 до 235 |
|
Масса, кг |
от 3,1 до 7,7 |
|
Условия эксплуатации:
|
от -40* до +85 от -40** до +80 до 100 от 84 до 106,7 |
|
Степень защиты от воды и пыли |
IP66, IP68 |
|
Маркировка взрывозащиты |
Ga/Gb Ex d IIC T6...T4 X, 0Ex ia IIC T4 Ga X, Ex tb IIIC T105°C T500 95°С Db X, Ex ta IIIC T105°C T500 95°С Da X |
|
* - специальное исполнение от -50 °С, без нормирования погрешности измерений ** - при температуре ниже - 20 °С ЖКИ может стать нечитаемым и обновляться медленнее. При повышении температуры работоспособность ЖКИ восстанавливается. | |
наносится на табличку, прикрепленную к корпусу преобразователя способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность средства измеренийТаблица 4- Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Преобразователь |
1 шт. | |
|
Руководство по эксплуатации |
- 00809 0107 4803 |
1 экз.* |
|
Краткое руководство по установке |
00825 0107 4803 |
1 экз.* |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МП 46317-15 с изменением № 1 |
1 экз.* |
|
* Допускается:
| ||
осуществляется по документу МП 46317-15 «Преобразователи многопараметрические 3051SMV. Методика поверки» с изменением № 1, утвержденному ФГУП ВНИИМС 14.05.2018 г.
Основные средства поверки:
Рабочий эталон 1-го и 2-го разрядов по ГОСТ Р 8.802-2012- манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500;
Рабочий эталон 1-го разряда по ГОСТ Р 8.802-2012- манометр абсолютного давления МПА-15
-
- задатчики избыточного давления Воздух-1,6, Воздух-2,5, Воздух-6,3 (Регистрационный № 10610-00);
-
- задатчик давления Воздух-1600 (Регистрационный № 12143-04)
-
- задатчик разряжения Метран-503 Воздух (Регистрационный № 25940-03)
-
- калибратор давления пневматический Метран-504 Воздух (Регистрационный № 1057-09)
-
- калибратор давления пневматический Метран-505 Воздух (Регистрационный № 2701-09) -калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный
№ 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям многопараметрическим 3051SMVГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 2939-63 Газы. Условия для определения объема.
ГОСТ 8.586.1-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования.
ГОСТ 8.586.2-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования.
ГОСТ 8.586.5-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений.
МИ 2667-2011 Рекомендация ГСИ. Расход и количество жидкостей и газов. Методика изме-рений с помощью осредняющих напорных трубок «AnnuharDiamondn+»,«Annubar 285», «Annubar 485», «Annubar 585».
МИ 3416-2013 Рекомендация ГСИ. Расход и количество жидкостей и газов. Методика изме-рений с помощью диафрагм «Rosemount 1595», «Rosemount 1195», «Rosemount 405».
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 8.802-2013 ГСИ. Государственная поверочная схема для средств измерения абсолютного давления в диапазоне 1- 1*106 Па.
ГОСТ 8.802-2012 ГСИ. Государственная поверочная схема для средств измерения избыточного давления до 250 МПа.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы Rosemount Inc. (США).
ИзготовителиФирма «Rosemount, Inc.», США
Адреса:
6021 Innovation Boulevard, Shakopee, MN 55379, USA;
8200 Market Boulevard, Chanhassen, MN 55317, USA;
12001 Technology Drive, Eden Prairie, Minnesota, MN 55344, USA.
Фирма «Emerson Process Management GmbH&Co. OHG», Германия
Адрес: Argelsrieder Feld, Wessling, D-82234, Germany.
Фирма «Emerson Process Management Asia Pacific Pte Ltd», Сингапур
Адрес: 1 Pandan Crescent, Singapore, 128461, Republic of Singapore.
Фирма «Beijing Rosemount Far East Instrument Co., Ltd.», КНР
Адрес: No.6, Hepingli North Street, Beijing, P.R.China.
ЗаявительАкционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») ИНН 7448024720
Адрес: 454003, г. Челябинск, Новоградский проспект, 15
Телефон: (351) 799 51 52
E-mail: info.metran@emerson.com; Web-сайт: www.metran.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г.Москва, ул.Озерная, д.46
Телефон/факс: (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru; Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
