Приказ Росстандарта №2831 от 23.12.2025

№2831 от 23.12.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 741215
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 2831 от 23.12.2025

2025 год
месяц December
сертификация программного обеспечения

1465 Kb

Файлов: 4 шт.

ЗАГРУЗИТЬ ПРИКАЗ


Приказ Росстандарта №2831 от 23.12.2025, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

23 декабря 2025 г.

(Росстандарт)

Приказ Росстандарта №2831 от 23.12.2025, https://oei-analitika.ru
Приказ Росстандарта №2831 от 23.12.2025, https://oei-analitika.ru

2831

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типа средств измерений, прилагаемые к настоящему приказу.

  • 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Е.Р. Лазаренко

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\__________________/




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ »    дек_бря    2025 г. № 283_

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испыта

ний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Счетчики газа ультразвуковые

АГАТ М

исполнение

АГАТ М

G6 зав. № 0012089, исполнение

АГАТ М

G10 зав. №0012143

65039-16

МП 0430-13

2016, МП 0430-13-2016 с изменением №1

МП 0408/1311229-2025 для вновь изготавливаем ых средств измерений в дополнение к МП 0430-13

2016, МП 0430-13-2016 с изменением

№1

04.08.

2025

Акционерное общество «Газдевайс» (АО

«Газдевайс») , Московская обл., г. Видное

ООО ЦМ «СТП», г. Казань

2.

Системы измерительные многоцелевые

«Пульсар»

СИМСК-

0924-8612,

СИМСК-

0825-3714ФК

79560-20

651-20-045

МП

МП 651-25-052 для вновь изготавливаем ых средств измерений в дополнение к 651-20-045

МП

Общество с ограниченно й ответственно стью «Форт Крафт» (ООО «Форт Крафт»), г. Санкт-

Петербург

30.10.

2025

Общество с ограниченно й ответственно стью «СофИТ» (ООО «СофИТ»), г.

Ставрополь

ФГУП

«ВНИИФТР И», Московская обл., г.

Солнечногор ск, р.п.

Менделеево




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «____»   декабря 2025 Г. №   2831

Лист № 1 Регистрационный № 65039-16                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа ультразвуковые АГАТ М Назначение средства измерений

Счетчики газа ультразвуковые АГАТ М (далее - счетчик) предназначены для измерения объема природного газа по ГОСТ 5542-2022 (далее - газ) в газопроводе низкого давления с приведением измеряемого объема газа к стандартным условиям по температуре плюс 20 °С согласно ГОСТ 2939-63.

Описание средства измерений

Принцип действия счетчиков основан на поочередном излучении и приеме двумя электроакустическими преобразователями ультразвуковых сигналов и измерении времени их распространения в измерительном участке счетчика по потоку газа и против него. Разность времен распространения по потоку газа и против него используется для преобразования объемного расхода газа в сигнал измерительной информации с последующим вычислением объема газа. Сумма этих времен используется для определения температуры газа в зависимости от скорости ультразвука в газе с последующим приведением объема газа к стандартным условиям по температуре.

Измерения счетчиками объема газа, приведенного к стандартным условиям, выполняются косвенным методом динамических измерений. Метод основан на преобразовании объемного расхода газа преобразователем расхода ультразвуковым в сигнал измерительной информации с автоматическим вычислением объема газа при рабочих условиях и приведении его к стандартным условиям с помощью вычислителя объема.

Для приведения измеренного объема газа при рабочих условиях к стандартным условиям используются принятые условно-постоянные величины абсолютного давления и коэффициента сжимаемости газа, а также хранящиеся в памяти вычислителя значения температуры в зависимости от скорости ультразвука в неподвижном газе.

Счетчики выпускаются типоразмеров G6; G10; G16; G25.

Счетчики имеют моноблочную конструкцию и включают в себя преобразователь расхода ультразвуковой с двумя электроакустическими преобразователями, вычислителем объема и автономным источником питания.

Преобразователь расхода ультразвуковой состоит из корпуса нижнего и корпуса верхнего, изготовленных из алюминиевого сплава точным литьем под давлением. Внутри преобразователя расхода образован измерительный участок представляющий собой проточную полость прямоугольного сечения. В оппозитных карманах преобразователя расхода под углом к оси измеряемого потока закреплены два электроакустических преобразователя с герметизированными выводами.

Вычислитель объема имеет в своем составе плату управления и плату индикации с жидкокристаллическим индикатором (далее - ЖКИ).

Корпус вычислителя объема изготовлен из алюминиевого сплава литьем под давлением и закреплен на корпусе нижнем преобразователя расхода. С лицевой стороны в корпус вычислителя объема установлена прозрачная крышка из поликарбоната, защищающая ЖКИ и табличку с маркировкой счетчика. На крышке установлена плата индикации, плата управления, кнопка выбора режимов индикации и технологический разъем. В крышке имеется батарейный отсек с собственной крышкой.

Технологический разъем предназначен для выбора и ввода служебной информации при калибровке и поверке с помощью технологического пульта. На боковой стороне корпуса вычислителя установлен разъем для передачи по проводной линии информации об объеме израсходованного газа по интерфейсу RS-232, что позволяет интегрировать счетчики в системы автоматического учета газа. Передача информации о потребленном объеме газа осуществляется через контакты разъема интерфейса RS 232 со скоростью передачи не ниже 300 бит/с.

Кнопка выбора режимов индикации позволяет установить точность отображения показаний измеряемого объема и просматривать служебную информацию.

При выпуске из производства счетчики настроены на абсолютное давление 101,325 кПа и установлен коэффициент сжимаемости G = 1,0000. По заказу, на заводе-изготовителе счетчики могут быть настроены на избыточное давление газа, среднее барометрическое давление и установлен коэффициент сжимаемости газа для конкретного региона. Для эксплуатирующих организаций, в счетчиках предусмотрена возможность, с помощью технологического пульта, корректировать значения коэффициента сжимаемости газа, избыточного давления газа в газовой сети, среднего барометрического давления под реальные условия региона.

Питание счетчиков осуществляется от автономного источника питания напряжением U от 3,0 до 3,6 B, емкостью 14 А^ч (размер D).

Заводской номер в виде цифрового кода наносится на табличку с маркировкой счетчика под ЖКИ методом печати.

Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на свинцовую (пластмассовую) пломбу, закрепленную с помощью проволоки или пластмассовой разрушаемой клипсы на корпусе вычислителя объема на боковой внешней поверхности. Крышка батарейного отсека пломбируется пломбой ОТК завода. При этом замена элемента питания возможна без нарушения пломбы с клеймом поверителя.

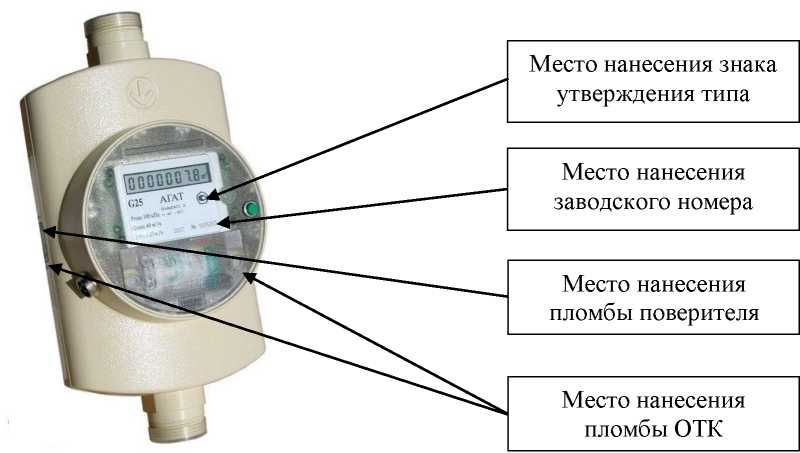

Общий вид счетчиков с обозначением места нанесения пломбы поверителя, места нанесения пломбы ОТК, места нанесения знака утверждения типа и заводского номера представлены на рисунке 1.

Приказ Росстандарта №2831 от 23.12.2025, https://oei-analitika.ru

Рисунок 1 - Общий вид счетчиков, обозначение мест нанесения пломбы поверителя, обозначение мест нанесения пломбы ОТК, знака утверждения типа и заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) является встроенным. ПО выполняет функции вычисления объема газа, приведения измеренного объема газа к стандартным условиям, отображения информации на ЖКИ об объеме израсходованного газа, управления дистанционной передачей информации по интерфейсу RS-232. ПО является метрологически значимым. Файл ПО однократно записывается в постоянную память микроконтроллера счетчика при производстве и не может быть модифицирован, загружен или считан после пломбировки.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПО АГАТ М

Номер версии (идентификационный номер) ПО, не ниже

1.04

Цифровой идентификатор ПО

AF17

Метрологические характеристики счетчиков нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014 (п. 4.3). Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию, и обеспечивается ограничением доступа к служебному разъему платы вычислителя путем пломбирования корпуса счетчика и использованием однонаправленного интерфейса RS-232 для передачи информации.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование параметра

Значение параметра для типоразмера

G6

G10

G16

G25

Максимальный расход, Qмакс, м3

10,0

16,0

25,0

40,0

Номинальный расход, Q^, м3

6,0

10,0

16,0

25,0

Минимальный расход, СТшн, м3

0,06

0,10

0,16

0,22

Пределы допускаемой относительной погрешности измерений объема, приведенного к стандартным условиям по температуре плюс 20 °С, в диапазоне температур рабочей среды, в диапазоне расходов, %:

  • — от Qмин до 0,1 ^ном

  • - от 0,1-Q^ до Qмакс включительно

±3,0

±1,5

Таблица 3 - Основные технические характеристики

Наименование параметра

Значение параметра для типоразмера

G6

G10

G16

G25

Порог чувствительности, м3/ч, не более

0,012

0,020

0,032

0,050

Допускаемая потеря давления при Омакс, Па, не более

250

400

300

Число разрядов индикатора отсчетного устройства

8

Цена наименьшего разряда индикатора отсчетного

устройства для режимов, м3:

- эксплуатационный

0,1; 0,01; 0,001; 0,0001

- поверочный

0,0001

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +50

- относительная влажность (без конденсации

влаги), %, не более

95 при температуре +35

°С

- температура рабочей среды, °С

от -40 до +50

- атмосферное давление, кПа

от 84,0 до 106,7

Наибольшее избыточное рабочее давление газа, кПа

5

Параметры информационного канала (внешнее

питание RS-232):

- напряжение, В

от 5 до 15

- ток, мА

от 8 до 10

- период передачи информации, с

3,75

Напряжение источника питания, В

от 3,0 до 3,6

Маркировка взрывозащищенности

1Ex ib IIA T4 Gb Х

Степень защиты от внешних воздействий по

IP54

ГОСТ 14254-2015

Габаритные размеры, мм:

- высота

308

- ширина

155

- длина

84

Обозначение резьбы входного и выходного штуцеров

G11/4-B

Масса, кг, не более

1,8

Таблица 4 - Показатели надежности

Наименование параметра

Значение параметра

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

25

Знак утверждения типа

наносится на маркировочную табличку счетчиков и в центральную часть титульных листов паспорта и руководства по эксплуатации методом печати.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Счетчик газа ультразвуковой АГАТ М

АГАТ М

1 шт.

Паспорт

ГЮНК.407251.004 ПС

1 экз.

Руководство по эксплуатации

ГЮНК.407251.004 РЭ

1 экз.

Гнездо кабельное Р-1120 4pin

-

1 шт.

Колпачок штуцера

ГЮНК.725112.001

2 шт.

Коробка упаковочная

ГЮНК.323364.005

1 шт.

Устройство переходное

ГЮНК.494712.000

- **

1 шт.

Фильтр-сетка

ГЮНК.305360.002

- **

1 шт.

* Допускается поставлять один экземпляр в эксплуатирующую организацию. **

По дополнительному заказу.

Сведения о методиках (методах) измерений

приведены в документе «Инструкция. «Объем природного газа. Методика измерений с применением счетчиков газа ультразвуковых АГАТ М», регистрационный номер ФР.1.29.2025.50709.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункты 6.7.1; 6.7.2)

Приказ Росстандарта от 11.05.2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»

ТУ 4213-017-45737844-16 (ГЮНК.407251.004 ТУ) «Счетчики газа ультразвуковые АГАТ М. Технические условия»

Изготовитель

Акционерное общество «Газдевайс»

(АО «Газдевайс»)

ИНН 5003024552

Адрес: 142715, Московская обл., г. Видное, поселок совхоза им. Ленина, тер. Восточная промзона, владение 3, стр. 1

Тел.: (498) 657-8142

E-mail: secretar@gazdevice.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно- исследовательский институт расходометрии»

(ФГУП «ВНИИР»)

Адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»

Тел.:(843) 272-70-62; Факс: (843) 272-00-32

E-mail: office@vniir.org; Web-сайт: www.vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 выдан 24.02.2015 г.

В части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП»

(ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, офис 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «____»   декабря 2025 Г. №   2831

Лист № 1 Регистрационный № 79560-20                                        Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные многоцелевые «Пульсар» Назначение средства измерений

Системы измерительные многоцелевые «Пульсар» (далее - системы, СИМ «Пульсар») предназначены для измерений скорости движения приближающихся и удаляющихся транспортных средств (далее - ТС), а также для измерений текущего времени, синхронизированного с национальной шкалой времени UTC(SU), измерений интервалов времени, измерений текущих навигационных параметров и определения на их основе координат систем.

Описание средства измерений

Принцип действия систем при измерении значений текущего времени, интервалов времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав систем, автоматической синхронизации шкалы времени системы с национальной шкалой времени UTC(SU) и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые системами.

Принцип действия систем при измерении скорости ТС радиолокационным методом основан на измерении разности частоты высокочастотных сигналов при отражении от ТС (эффект Доплера).

Принцип действия систем при измерении скорости движения ТС по видеокадрам в зоне контроля основан на измерении расстояния, пройденного ТС в зоне контроля за известный интервал времени.

Принцип действия систем при измерении скорости на контролируемом участке основан на измерении расстояния, пройденного ТС, и интервала времени, за которое это расстояние пройдено.

Все измерения проводятся в автоматическом режиме.

Системы измерительные многоцелевые «Пульсар» предназначены для автоматической регистрации нарушений правил дорожного движения С0-С16, в соответствии с ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования».

Системы работают круглосуточно в автоматическом режиме с целью обнаружения и фиксации следующих событий: превышения установленнойз скорости движения транспортного средства, нарушения скоростного режима на протяженном участке дороги, проезд на запрещающий сигнал светофора, выезд на запрещающий сигнал светофора на полосу реверсивного движения, движение по разделительной полосе, невыполнение требования об остановке перед стоп-линией, нарушение правил проезда через железнодорожные переезды, выезда на перекресток или пересечение проезжей части дороги в случае образовавшегося затора (или нарушение правил пересечения перекрестков с «вафельной» разметкой), движение по велосипедным или пешеходным дорожкам либо тротуарам, выезд на полосу, предназначенную для встречного движения, либо на трамвайные пути встречного направления, движение во встречном направлении по дороге с односторонним движением, движение по полосе, предназначенной для маршрутных ТС, непредоставление преимущества пешеходам, непредоставление преимущества велосипедисту, остановка или стоянка ТС на пешеходном переходе, нарушение правил остановки или стоянки ТС на проезжей части, где парковка запрещена дорожными знаками или дорожной разметкой, нарушение правил остановки или стоянки ТС на тротуаре, остановка у мест остановки маршрутных ТС, нарушение правил остановки, повлекшее создание препятствий для движения других ТС, нарушение правил остановки в местах стоянки легковых такси, нарушение правил остановки на полосе для велосипедистов, остановка в тоннеле, остановка на полосе, предназначенной для маршрутных ТС, расположение ТС на парковке запрещенным способом, остановка на автомагистрали, несоблюдение ограничения минимальной дистанции, размещение ТС на газонах, на территории парков, садов, скверов, бульваров, детских и спортивных площадок, нарушение правил стоянки, пересечение сплошной линии разметки, проезд ТС под запрещающий знак, непредоставление преимущества в движении маршрутному транспортному средству, нарушение правил маневрирования, несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги, поворот налево или разворот в нарушение требований, предписанных дорожными знаками или разметкой проезжей части дороги, нарушение правил расположения транспортного средства на проезжей части дороги, встречного разъезда, а равно движение по обочинам или пересечение организованной транспортной или пешей колонны либо занятие места в ней, несоблюдения требований (предписанных дорожными знаками) запрещающими движение грузовых автотранспортных средств, нарушение правил стоянки ближе 50 м по обе стороны от железнодорожных переездов, невыполнение правил дорожного движения перед поворотом направо, налево или разворотом заблаговременно занять соответствующее крайнее положение на проезжей части, предназначенной для движения в данном направлении, нарушение правил пользования телефоном водителем транспортного средства, нарушение правил пользования внешними световыми приборами, движения автомобиля с разрешённой" массой" ТС по полосам в нарушение ПДД, движение грузового транспорта далее второй полосы, управление транспортным средством водителем, не пристегнутым ремнем безопасности, перевозка пассажиров, не пристегнутых ремнями безопасности, нарушения требований об обязательном прохождении технического осмотра или обязательном страховании гражданской" ответственности владельцев транспортных средств, установка на ТС без соответствующего разрешения спецсигналов (или опознавательного фонаря такси, опознавательного знака «Инвалид» и т.п.), несоблюдения дистанции к впереди движущемуся транспортному средству, мониторинг транспортного потока, поиск ТС находящегося в базах розыска в режиме реального времени, нарушение ограничения экологического класса ТС, нарушение правил использования мотошлемов.

Перечень компонентов систем, их состав и краткое описание функций представлен в таблице 1.

Таблица 1 -

компонентов систем


Приказ Росстандарта №2831 от 23.12.2025, https://oei-analitika.ru

Вычислительный контролер малый

Приказ Росстандарта №2831 от 23.12.2025, https://oei-analitika.ru

________Состав и краткое описание функций________ Предназначен для измерений скорости движения ТС, для измерений текущего времени и определения координат систем, а также для питания оконечных компонентов систем.

Состоит из вычислительного блока, климатического контроллера, модуля навигации и времени, модуля связи и преобразователя напряжения.

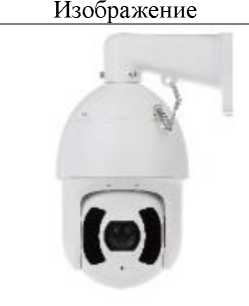

К контроллеру возможно подключение до 8 видеокамер

(4 распознающих и/или распознающих поворотных и 4 обзорных)________________________________________

Предназначен для измерений скорости движения ТС, для измерений текущего времени и определения координат систем, а также для питания оконечных компонентов систем.

Состоит из вычислительного блока, климатического

контроллера, модуля навигации и времени, модуля связи и преобразователя напряжения.

К контроллеру возможно подключение до 16

Вычислительный контроллер

Приказ Росстандарта №2831 от 23.12.2025, https://oei-analitika.ru

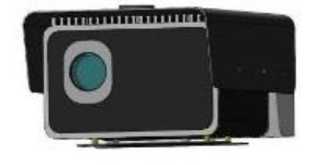

Фоторадарный вычислительный блок

видеокамер

(8 распознающих и/или распознающих поворотных и 8 обзорных)._________________________________________

Предназначен для измерений скорости движения ТС в

зоне контроля и на контролируемом участке

радиолокационным методом и по видеокадрам, а также для измерений текущего времени, определения координат систем и фиксации государственных регистрационных знаков (ГРЗ) ТС.

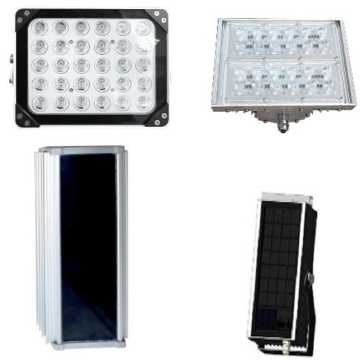

Состоит из радарного модуля, видеокамеры, вычислительного блока, климатического контроллера, модуля навигации и времени, встроенного и/или

внешнего ИК-прожектора, модуля связи.

Может работать

как самостоятельно, так и

взаимодействовать       с

контроллерами,       и/или

вычислительными    блоками,

вычислительными блоками

вычислительными фоторадарными и/или фото

Фоторадарный вычислительный блок предназначен для работы как в непрерывном режиме при

стационарном размещении на опорах, стойках и других элементах обустройства автомобильных дорог, так и в

непрерывном режиме в течение ограниченного промежутка времени при передвижном размещении на специальных конструкциях (штативах, треногах и т.п., вышках на базе ТС).


Состав и краткое описание функций

ю

Фото вычислительный блок

Предназначен для измерений скорости движения ТС в зоне контроля и на контролируемом участке по видеокадрам, а также для измерений текущего времени, определения координат систем и фиксации ГРЗ ТС.

Состоит из видеокамеры, вычислительного блока, климатического контроллера, модуля навигации и времени, встроенного и/или внешнего ИК-прожектора, модуля связи.

Может работать как самостоятельно, так и взаимодействовать       с       вычислительными

контроллерами,       и/или       фоторадарными

вычислительными    блоками,    и/или    фото

вычислительными блоками

Фото вычислительный блок предназначен для работы как в непрерывном режиме при стационарном размещении на опорах, стойках и других элементах обустройства автомобильных дорог.

Видеокамера распознающая

Предназначена (совместно с вычислительными контроллерами,       и/или       фоторадарными

вычислительными     блоками     и/или     фото

вычислительными блоками) для измерений скорости движения ТС, а также для фиксации ГРЗ ТС. Устанавливаются совместно с ИК-прожекторами.

Тип 1

G

..

Тип 2

• <

Тип 3

Видеокамеры обзорные

Предназначены для фото-видео съемки дорожной ситуации для обеспечения полной доказательной базы факта нарушения. Не предназначены для измерений. Работают совместно с любым из вычислительных контроллеров, а также с фоторадарным или фото вычислительным блоками.

Приказ Росстандарта №2831 от 23.12.2025, https://oei-analitika.ru

Видеокамера распознающая

поворотная

Приказ Росстандарта №2831 от 23.12.2025, https://oei-analitika.ru

Непрерывного действия

Приказ Росстандарта №2831 от 23.12.2025, https://oei-analitika.ru

________Состав и краткое описание функций________ Предназначены для фото-видео съемки дорожной ситуации для обеспечения полной доказательной базы факта нарушения. Видеокамера распознающая поворотная имеет возможность вращения по горизонтали на 360°.

Предназначена для обеспечения контроля дорожной ситуации и фото-видео фиксации ТС. Работают совместно с любым из вычислительных контроллеров, а также с фоторадарным или фото вычислительным блоками.

Обеспечивают работу систем в любое время суток без дополнительного освещения. Имеется два типа ИК-прожекторов: импульсный и непрерывного действия. Работают совместно с распознающими камерами, а также с фоторадарным или фото вычислительным блоками.

Импульсные ИК-прожекторы

Приказ Росстандарта №2831 от 23.12.2025, https://oei-analitika.ru

Коммутационный блок

Предназначен для питания фото-блоков и оконечных компонентов систем, а также для связи между несколькими компонентами систем.

Способы установки систем указаны в Руководстве по эксплуатации.

В зависимости от решаемых задач, из компонентов формируются фитералы, представляющий собой законченный комплект, работающий автономно в автоматическом режиме. В состав фитералов могут входить различные комбинации компонентов систем, при этом обязательно наличие как минимум одного вычислительного контроллера или одного вычислительного блока.

Заводской номер наносится на титульный лист паспорта методом компьютерной графики и на корпус систем с помощью шильда, выполненного методом лазерной гравировки. Формат нанесения заводского номера буквенно-цифровой. Знак поверки на системы не наносится.

Корпуса составных компонентов систем защищены от несанкционированного доступа пломбами. Корпуса вычислительных контроллеров и вычислительных блоков могут изготавливаться следующих цветов: белый, серый, серебристый, черный, коричневый и их оттенки.

Системы соответствуют требованиям Технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011).

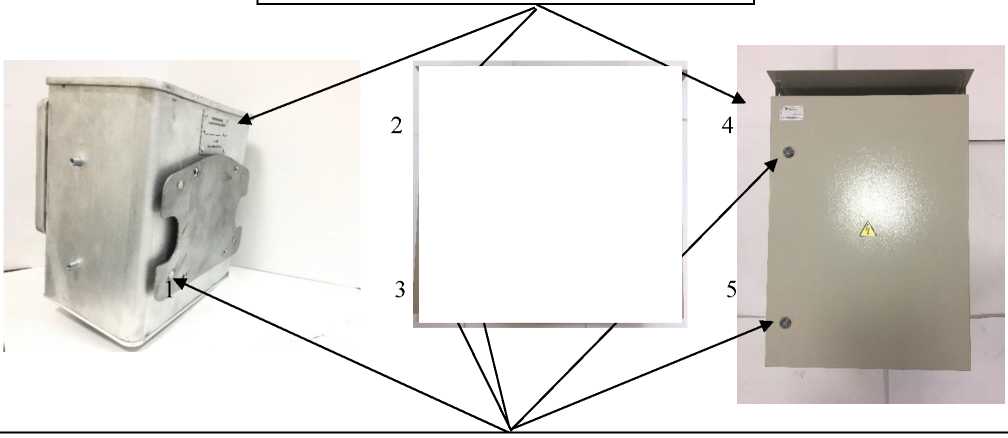

Схема пломбировки от несанкционированного доступа, места нанесения знака утверждения типа и заводского номера представлена на рисунке 1.

Места нанесения знака утверждения типа

Приказ Росстандарта №2831 от 23.12.2025, https://oei-analitika.ru

Места пломбировки от несанкционированного доступа:

1- место нанесения мастичной пломбы

2, 3, 4, 5 - места нанесения пломбы-наклейки

Приказ Росстандарта №2831 от 23.12.2025, https://oei-analitika.ru

Рисунок 1 - Схема пломбировки от несанкционированного доступа, места нанесения знака утверждения типа и заводского номера

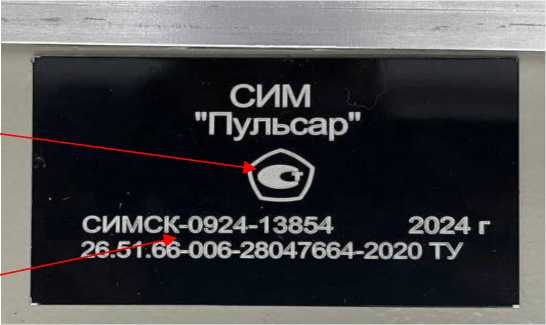

Пример маркировки систем представлен на рисунке 2.

Место нанесения

Место нанесения

заводского номера

знака утверждения типа

Приказ Росстандарта №2831 от 23.12.2025, https://oei-analitika.ru

Рисунок 2 - Пример маркировки систем

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) представляет собой отдельный программный модуль. Защита от изменения метрологически значимой части ПО реализована путем установки электронных ключей.

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные метрологически значимой части ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Pulsar

Номер версии (идентификационный номер) ПО

не ниже 1.2.8

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений скорости движения ТС в зоне контроля и на контролируемом участке, км/ч

от 0 до 350

Пределы допускаемой абсолютной погрешности измерений скорости движения ТС в зоне контроля и на контролируемом участке, км/ч

±1

Диапазон измерений интервалов времени, c

от 1 до 86400

Пределы допускаемой абсолютной погрешности измерений интервалов времени, с

±1

Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы   времени   систем   с   национальной   шкалой   времени

UTC(SU), мкс

±10

Границы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,95 и геометрическом факторе PDOP < 3) определения координат систем в плане, м *

±3

Таблица 4 - Технические характеристики

Наименование характеристики

Значение

Несущая частота радиолокационного модуля, ГГ ц

24,15±0,10

Минимальное расстояние при измерении скорости движения ТС на контролируемом участке между двумя фитералами систем, м

100

Напряжение электропитания системы от сети переменного тока, В

от 160 до 280

Напряжение питания от источника постоянного тока, В

от 7 до 30

Рабочий диапазон температур, °С

от -55 до +60

Габаритные размеры компонентов, мм, не более: - Вычислительный контроллер

- длина

794

- ширина

572

- высота

269

- Вычислительный контроллер малый

- длина

400

- ширина

300

- высота

210

- Фоторадарный вычислительный блок

- длина

213

- ширина

232

- высота

154

- Фото вычислительный блок

- длина

213

- ширина

232

- высота

154

- Коммутационный блок

- длина

600

- ширина

600

- высота

269

- Видеокамера распознающая

- длина

407

- ширина

110

- высота

171

- Видеокамера распознающая поворотная

- длина

210

- ширина

337

- Видеокамера обзорная (Тип 1, Тип 2, Тип 3)

- длина

98

- ширина

88

- высота

342

- ИК-прожектор непрерывного действия

- длина

172

- ширина

265

- высота

61

- ИК-прожектор импульсный (всех типов)

- длина

253

- ширина

124

- высота

73

Наименование характеристики

Значение

Масса компонентов, кг, не более:

- Вычислительный контроллер

32,0

- Вычислительный контроллер малый

14,0

- Фоторадарный вычислительный блок

4,5

- Фото вычислительный блок

4,0

- Коммутационный блок

25,0

- Видеокамера распознающая

3,4

- Видеокамера распознающая поворотная

5,8

- Видеокамера обзорная (Тип 1, Тип 2, Тип 3)

1,7

- ИК-прожектор непрерывного действия

4,6

- ИК-прожектор импульсный (всех типов)

3,1

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации методом компьютерной графики и на корпус систем с помощью шильда, выполненного методом лазерной гравировки.

Комплектность средства измерений

Таблица 5 - Комплектность систем

Наименование

Обозначение

Количество

Системы измерительные многоцелевые

«Пульсар»

1 к-т*

Документы, поставляемые ООО «СофИТ»

Паспорт

26.51.66-008-28047664-2020 ПС

1 экз.

Руководство по эксплуатации

26.51.66-007-28047664-2020 РЭ

1 экз.

Методика поверки

1 экз.

Документы, поставляемые ООО «Форт Крафт»

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Методика поверки

1 экз.

*- состав системы определяется заказом.

Сведения о методиках (методах) измерений приведены в:
  • - разделе 1.1 «Описание и работы системы» документа 26.51.66-007-28047664-2020 РЭ «Системы измерительные многоцелевые «Пульсар». Руководство по эксплуатации» (ООО «СофИТ»);

  • - разделе 1.1 «Описание и работы системы» документа «Системы измерительные многоцелевые «Пульсар». Руководство по эксплуатации» (ООО «Форт Крафт»).

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства РФ от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» в части пп. 12.1.1, 12.1.2, 12.1.3, 12.42.1, 12.42.2, 12.43

ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования» в части пп. 5.3, 5.4, 5.5

Системы измерительные многоцелевые «Пульсар». Технические условия

26.51.66-006-28047664-2020 ТУ

Изготовители

Общество с ограниченной ответственностью «СофИТ»

(ООО «СофИТ»)

ИНН 2635234020

Юридический адрес: 355042, г. Ставрополь, ул. 50 лет ВЛКСМ, д. 35В

Адрес: 355042, Ставропольский край, г. Ставрополь, Старомарьевское ш., д. 32, помещ. 316

Телефон (факс): 8(8652)216-677

E-mail: info@sofitlabs.ru

Общество с ограниченной ответственностью «Форт Крафт»

(ООО «Форт Крафт»)

ИНН 7814832850,

Адрес: 197349, г. Санкт-Петербург, вн. тер. г. Муниципальный округ Озеро Долгое, пр-кт Комендантский, д. 9, литера А, помещ. 4-Н

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно- исследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Место нахождения: Московская обл., г. о. Солнечногорск, р.п. Менделеево Уникальный номер записи в реестре аккредитованных лиц № 30002-13




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
