№714 от 04.04.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 428736
ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 714 от 04.04.2023
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «04» апреля 2023 г. № 714
Сведения
об утвержденном типе средства измерений, подлежащих изменению в части срока действия утвержденного типа средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Правообладатель |
Изготовитель |
Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |
Виброанализаторы |
КНК-32 |
55466-13 |
Общество с ограниченной ответственностью "АМПЕР" (ООО "АМПЕР"), г. Иркутск |
03.09.2029 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» апреля 2023 г. № 714
Регистрационный № 55466-13
Лист № 1 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Виброанализаторы КНК-32
Назначение средства измеренийВиброанализаторы КНК-32 (далее виброанализаторы) предназначены для измерения, обработки и регистрации (накопления) информации о параметрах абсолютной (виброперемещение) и относительной вибрации (осевое перемещение, относительное и тепловое расширение, биение вала), а также для измерения частоты вращения валов.
Описание средства измеренийПринцип работы виброанализаторов основан на измерении электрического сигнала, поступающего от преобразователя вибрации, преобразователя относительного перемещения или преобразователя скорости вращения, установленных на контролируемом агрегате и дальнейшей его обработке. Преобразование входных аналоговых сигналов первичных преобразователей осуществляется с применением АЦП.
Виброанализаторы представляют собой электронное устройство с 32 измерительными каналами для работы с преобразователями виброперемещений, с датчиками для контроля малых перемещений (датчики измерения биения вала) и датчиками измерения частоты вращения. При необходимости датчики могут подключаться по дифференциальной схеме. В виброанализаторах заложены функции ступенчатого регулирования диапазона входного напряжения.
Виброанализаторы являются переносным прибором и состоят из корпуса, встроенного блока питания, процессорного модуля и модулей приема и обработки входных аналоговых сигналов. Виброанализаторы предназначены для контроля состояния и диагностики агрегатов промышленного оборудования, гидроагрегатов ГЭС, турбоагрегатов ТЭЦ, подшипниковых и редукторных узлов железнодорожного подвижного состава, оборудования электроэнергетики, нефтяной, газовой и других отраслей промышленности.
В качестве вычислительной техники используются персональные компьютеры различного исполнения.
Виброанализаторы выпускаются в четырех вариантах исполнения корпуса: А, В, С и D, которые различаются наличием вентиляционных отверстий, компактностью и промышленным исполнением. Общий вид виброанализаторов представлен на рисунках 1, 2, 3 и 4.

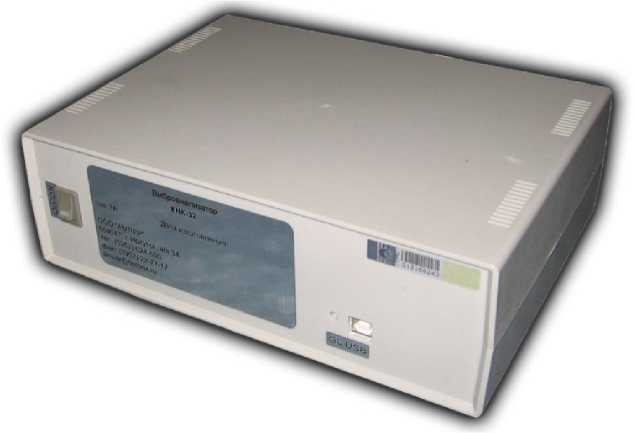

Рисунок 1- Внешний вид виброанализатора с вентиляционными отверстиями (Вариант А)
Рисунок 2- Внешний вид виброанализатора в компактном исполнении (Вариант B)
Р и с уно к 3 - Внешний вид виброанализатора без вентиляционных отверстий (Вариант C)

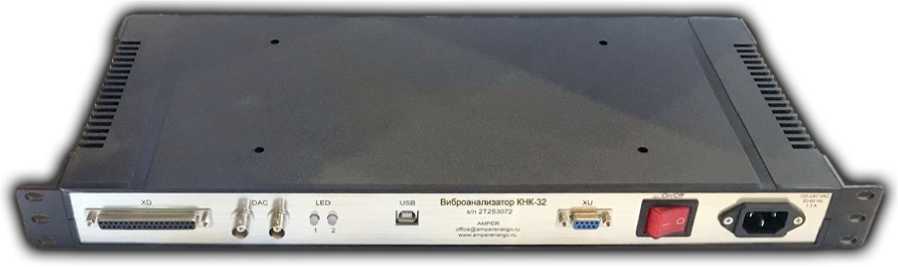

Рисунок 4- Внешний вид виброанализатора в промышленном исполнении (Вариант D)
Программное обеспечениеПрограммное обеспечение (ПО) служит для обработки, визуализации данных и архивирования информации. ПО реализовано аппаратно и не является метрологически значимым. ПО управляет настройками интерфейса виброанализатора и предназначено исключительно для удобства работы с виброанализатором.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Метрологически значимая часть программного обеспечения является неизменной. Средства для внесения изменений в программное обеспечение виброанализатора пользователю не предоставляются.
Уровень защиты ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Excellent |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.14 |
|
Цифровой идентификатор ПО |
F801C75FB40E 72DB451F4B91 4F9C430D |
Метрологические и технические характеристики
Таблица 2- Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Для канала измерения виброперемещения: | |
|
Диапазон измерения виброперемещения (2А), мкм |
± 500 |
|
Рабочий диапазон частот, Гц |
от 0,8 до 200 |
|
Пределы допускаемой основной относительной погрешности при измерении виброперемещения на базовой частоте, % |
± 1 |
|
Неравномерность амплитудно-частотной характеристики канала при измерении виброперемещения, % |
± 1 |
|
Диапазон входного напряжения, В |
± 5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Для канала измерения перемещения: | |
|
Диапазон измерения перемещения, мм |
от 0,5 до 5,0 |
|
Пределы допускаемой основной относительной погрешности при измерении перемещения, % |
± 1 |
|
Диапазон входного напряжения, В |
от 0,375 до 5,000 |
|
Для канала измерения частоты вращения: | |
|
Диапазон измерения частоты вращения, об/мин |
от 0 до 10000 |
|
Пределы допускаемой основной относительной погрешности при измерении частоты вращения, % |
± 1 |
|
Характеристики общие для всех каналов: | |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, %/1 °С |
± 0,03 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220 |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность, Вт, не более |
60 |
|
Нормальные условия измерений: | |
|
- температура окружающей среды, °С |
от +15 до +35 |
|
Условия эксплуатации: | |
|
- диапазон рабочих температур, °С |
от -20 до +80 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: | |
|
- исполнение А |
300х200х75 |
|
- исполнение В |
258x190x82 |
|
- исполнение С |
280х200х80 |
|
- исполнение D |
432x205x43 |
|
Масса, кг, не более: | |
|
- исполнение А |
1,7 |
|
- исполнение В |
1,5 |
|
- исполнение С |
1,3 |
|
- исполнение D |
2,0 |
|
Примечание - метрологические и технические характеристики виброанализаторов | |
|
КНК-32 приведены без учета характеристик преобразователей виброперемещений, характеристик датчиков для контроля малых перемещений (датчиков измерения биения вала) и характеристик | |
|
датчиков измерения частоты вращения. | |
наносится на корпус виброанализатора способом машинной печати и на титульный лист руководства по эксплуатации типографским способом или методом наклейки.
Комплектность средства измеренийТаблица 3- Комплектность виброанализатора КНК-32
|
Наименование |
Обозначение |
Количество |
|
Виброанализатор |
КНК-32 |
1 шт. |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки с изменением № 1 |
МП 55466-13 |
1 экз. |
приведены в разделе 9 «Проведение измерений» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийТУ 4258-001-75084767-2013 «Виброанализаторы КНК-32. Технические условия».
ИзготовительОбщество с ограниченной ответственностью «АМПЕР» (ООО «АМПЕР»)
ИНН 3808120047
Адрес: 664047, г. Иркутск, ул. Карла Либкнехта, д. 206А
Тел.: (3952) 624-555, 96-02-71
Факс: (3952) 22-48-53
E-mail: office@amperenergo.ru
Web: http://www.amperenergo.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
04 апреля 2023 г.
714 № ______
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Продлить срок действия утвержденного типа средства измерений, указанного в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока его действия.
-
2. Внести изменения в сведения об утвержденном типе средства измерений в части продления срока действия утвержденного типа средства измерений согласно приложению к настоящему приказу.
-
3. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
4. ФГБУ «ВНИИМС» внести соответствующие изменения
в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906, и )
-
5. Контроль за за собой.
метрологии.
Заместитель Руководителя
Е.РЛазаренко
Сертификат: 646070CB8580659469A85BF6D1B138CO Кому выдан: Лазаренко Евгений Русланович Действителен: с 20.12.2022 до 14.03.2024
\____________
