МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 33575 «Системы поверки средств измерений массы АРМП-МЕРА-D»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращениями ООО «Мера-ТСП» от 06 августа 2018 г. № 148/18-И и № 149/18-И приказываю:

• 1. Внести изменения в описание типа на системы поверки средств измерений массы АРМП-МЕРА-D, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 39305-08, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений №  33575 «Системы поверки средств измерений массы

АРМП-МЕРА-D» на последующие 5 лет.

Заместитель Руководителя сертификат: 00E1036ECDC011E780DAE0071B1B53CO41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «18» октября 2018 г. № 2188

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы поверки средств измерений массы АРМП-МЕРА-D

Системы поверки средств измерений массы АРМП-МЕРА-D (далее АРМП-МЕРА-D) предназначены для проведения поверки, калибровки и испытаний весов неавтоматического действия среднего класса точности (далее СИ), соответствующих требованиям ГОСТ Р 53228, ГОСТ OIML R-76-1, ГОСТ 29329 или выполненных по технической документации предприятия изготовителя, а также для учета, документирования, архивирования результатов поверки и протоколов поверки, учета поверительных клейм.

АРМП-МЕРА-D представляет собой автоматизированную систему, состоящую из следующих функциональных узлов:

• - аппаратно-программного комплекса (АПК) «АРМ-Испытатель»;

• - аппаратно-программного комплекса (АПК) «АРМ-ЦСМ»;

• - системного сервера.

Принцип действия АПК «АРМ-Испытатель» основан на взаимодействии оператора с поверяемыми весами, эталонами массы и компьютером, с установленным программным обеспечением «АРМ-Испытатель».

Допуск к работе с программным обеспечением АПК «АРМ-Испытатель» и идентификация оператора производится с помощью электронного ключа идентификации со специальным кодом доступа.

Программное обеспечение АПК «АРМ-Испытатель» реализует алгоритм поверки в соответствии с требованиями ГОСТ 8.453, Приложения Н ГОСТ 53228, приложения ДА ГОСТ OIML R-76-1 или методик поверки на поверяемые весы и (или) МИ 3321-2011. По командам программного обеспечения АПК «АРМ-Испытатель», отображаемым на экране компьютера, оператором производится нагружение и разгружение грузоприемного устройства поверяемых весов гирями. Масса устанавливаемых гирь и очередность установки задается программным обеспечением в соответствии с требованиями нормативной документации на поверяемые весы.

Электронные весы измеряют в реальном режиме времени массу гирь установленных, на грузоприемное устройство оператором, и передают измерительную информацию посредствам цифрового интерфейса связи (RS-232 или др.) или цифрового пользовательского интерфейса (например, считывание сканером информации с этикеток в весах с печатью штрих кода и т.п.) измерительную информацию на управляющий компьютер АПК «АРМ-Испытатель».

АПК «АРМ-Испытатель» регистрирует метрологические характеристики весов, контролирует действия оператора в процессе проведения измерений, выполняет обработку результатов измерений с целью установления соответствия метрологических характеристик испытуемого СИ требованиям нормативной документации на поверяемые весы и формирует протокол испытаний.

«АРМ-Испытатель» осуществляет обмен данными с системным сервером с целью передачи протоколов испытаний (калибровки, поверки), идентификационных данных оператора и АПК «АРМ-Испытатель».

Конструктивно АПК «АРМ-Испытатель» состоит из:

• - эталонных средств измерений - гирь и наборов гирь 4 разряда;

• - поверяемых весов;

• - компьютера с установленным программным обеспечением «АРМ-Испытатель»;

• - электронного ключа идентификации;

• - связующих компонент - кабелей связи.

Для контроля условий поверки АПК «АРМ-Испытатель» может быть оснащен измерителями температуры и влажности утвержденных типов.

Принцип действия АПК «АРМ-ЦСМ» основан на взаимодействии поверителя с компьютером, предоставляющим поверителю информацию, сформированную системным сервером, достаточную для проведения экспертизы и оформления результатов поверки, в соответствии с требованиями действующих нормативов.

Допуск к работе с АПК «АРМ-ЦСМ» и идентификация поверителя производится с помощью электронного ключа идентификации или электронного ключа идентификации, логина и пароля.

По командам поверителя на экране компьютера автоматически отображается протокол испытаний, полученный от системного сервера, и автоматически формирует свидетельство о поверке или извещение о непригодности весов в зависимости от результата экспертизы, которые могут быть распечатаны.

Результаты поверки, включая протокол поверки, по команде поверителя автоматически направляются на сервер для архивирования.

АПК «АРМ-ЦСМ» конструктивно состоит из:

• - компьютера с установленным программным обеспечением;

• - электронного ключа идентификации;

• - принтера.

Системный сервер осуществляет взаимодействие АПК «АРМ-Испытатель» и АПК «АРМ-ЦСМ», а также:

• - проводит проверку целостности получаемых файлов;

• - проверяет наличие регистрации электронных ключей идентификации поверителя и оператора, соответствие логина и пароля поверителя;

• - архивирует протоколы и результаты поверки;

• - проверяет действительность сроков поверки «АРМ-Испытатель»;

• - проводит идентификацию поверительных клейм в виде наклеек;

• - формирует график поверки СИ;

• - автоматически присваивает номер протокола поверки;

-автоматически присваивает номер свидетельства о поверке или номер извещения о непригодности к применению в зависимости от результатов поверки.

Системный сервер конструктивно состоит из компьютера с установленным программным обеспечением.

Системы поверки средств измерений массы АРМП-МЕРА-D выпускаются в двух модификациях и имеют обозначения:

АРМП-МЕРА-D-M - система, в которой аппаратно-программные комплексы «АРМ-Испытатель», «АРМ-ЦСМ» и системный сервер конструктивно выполнены на одном компьютере;

АРМП-МЕРА-D-D - система, в которой аппаратно-программные комплексы «АРМ-Испытатель» и «АРМ-ЦСМ» конструктивно выполнены на разных компьютерах и взаимодействуют через удаленный системный сервер.

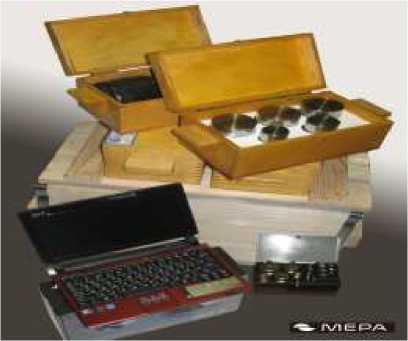

Рисунок 1 - Общий вид АПК «АРМ-Испытатель» системы АРМП-МЕРА-D

Программное обеспечение «АРМП-МЕРА-D» (далее ПО) является автономным, разделение на метрологически значимую и не значимую части осуществлено на уровне файловой системы.

Метрологически значимая часть ПО «АРМ-Испытатель» представлена четырьмя исполняемыми файлами:

• - файл оболочки - ARM_ISP_Shell.exe;

• - программа обновлений ПО - ARM_ISP_Load_Update.exe;

• - два файла OTK.exe, осуществляющие взаимодействия с измерительным оборудованием, версий Mail и Commercial соответственно.

Метрологически значимая часть ПО «АРМ-ЦСМ» представлена файлом ProtWork.dll, реализующим функции просмотра и печати протокола поверки.

Метрологически значимая часть ПО «Системный сервер» представлена файлом csmreadxml.php.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационным признаком ПО служит номер версии метрологически значимой части ПО и ее контрольная сумма. Идентификационные данные ПО приведены в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Метрологические и технические характеристики АПК «АРМ-Испытатель» Метрологические и технические характеристики приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

наносится на титульный лист эксплуатационной документации типографским способом.

Таблица 3 -Комплектность средства измерений

* количество комплектов определяется при заказе

осуществляется по документу МП РТ №1377-2008 «Система поверки средств измерений массы АРМП - МЕРА - D. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 28.11.2008 г.

Основные средства поверки: рабочий эталон 4-го разряда по ГОСТ 8.021-2015, гири соответствующие классу точности М1, по ГОСТ OIML R 111-1-2009

Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке средств измерений или в эксплуатационную документацию.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»

МИ 3321-2011 «Весы неавтоматического действия с максимальной нагрузкой не более 600 кг. Автоматизированное рабочее место поверителя АРМП и Система поверки средств измерений массы «АРМП-МЕРА-D». Методика поверки»

ТУ 4381-003-49290937-2008 Системы поверки средств измерений массы АРМП-МЕРА-D

Общество с ограниченной ответственностью «Мера-ТСП» (ООО «Мера-ТСП»)

ИНН 7733081596

Адрес: 115088, г. Москва, ул. Угрешская, д. 2, стр. 83 Телефон (факс): +7 (495) 411-99-28

Web-сайт: https://www.mera-device.ru

E-mail: info@mera-device.ru

ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон/факс: +7 (499) 129-19-11 /+7 (499) 124-99-96

Web-сайт: www.rostest.ru;

E-mail: info@rostest.ru

Аттестат аккредитации ГЦИ СИ ФГУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
