МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

24 ноября 2020 г.

Москва

О внесении изменений в описание типа на хроматограф аналитический газовый «Кристалллюкс-4000М»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732), и в связи с обращением ООО «Научно-производственная фирма «Мета-хром» от 7 августа 2020 г. № 20-136 приказываю:

• 1. Внести изменения в описание типа на хроматограф аналитический газовый «Кристалллюкс-4000М», зарегистрированный в Федеральном информационном фонде по обеспечению единства измерений под номером 24716-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С.Голубев

--

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота

Федерального агентства по техническому регулированию и

метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 01С95С9А007САС89В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «24» ноября 2020 г. № 1893

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хроматографы аналитические газовые «Кристаллюкс-4000М»

Хроматографы аналитические газовые «Кристаллюкс-4000М» (далее - хроматографы) предназначены для измерений содержания компонентов в газовых средах, жидких и твердых веществах и материалах.

Принцип действия хроматографов основан на разделении анализируемой пробы на компоненты в хроматографических колонках вследствие различного распределения компонентов пробы между неподвижной фазой и подвижной фазой - газом-носителем с последующей регистрацией аналитического сигнала от компонента с помощью детектора.

Хроматографы представляют собой аналитический блок в виде моноблока со средним или большим термостатом колонок, на котором установлен аналитический модуль с детекторами, инжекторами, дозирующими устройствами, хроматографическими колонками. В состав хроматографа входят также персональный компьютер, программное обеспечение для обработки хроматографической информации «NetChrom V2.1», методики хроматографического анализа.

Хроматографы комплектуются широким набором детекторов как одиночных, так и соединенных в мультидетектор (до трех детекторов как универсальных, так и селективных): пламенно-ионизационный детектор (ПИД), детектор по теплопроводности (ДТП), электронозахватный детектор (ЭЗД), пламенно-фотометрический детектор (ПФД), термоионный детектор (ТИД), фотоионизационный детектор (ФИД), термохимический детектор (ТХД), гелиевый ионизационный детектор (ГИД), масс-спектрометрический детектор (МСД) или их комбинации.

Хроматографы выпускаются в двух исполнениях: исполнение 1 с объемом термостата колонок 6 л, исполнение 2 с объемом термостата колонок 14 л.

Общий вид хроматографа представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

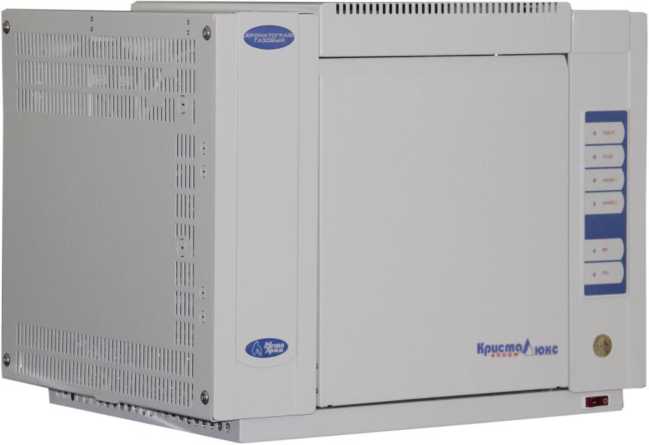

Рисунок 1 - Общий вид хроматографа аналитического газового «Кристаллюкс-4000М»

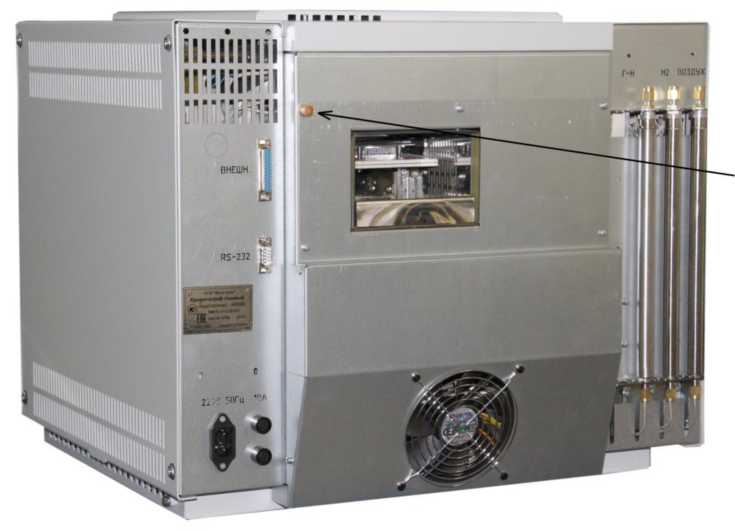

Место пломбирования

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение (ПО), входящее в состав хроматографа, позволяет устанавливать и контролировать режимные параметры хроматографа, отслеживать выполнение анализа, обрабатывать экспериментальные данные. В ПО применены следующие способы защиты: защита от несанкционированного распространения электронным ключом, защита от несанкционированного использования с помощью разграничения прав доступа пользователей, защита от аппаратных и программных ошибок с помощью журнала событий, защита от введения заведомо неверных данных, защита целостности и подлинности ПО (алгоритмы хэш-кода). Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.

Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик. Идентификационные данные программного обеспечения хроматографа приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на специальную табличку на задней панели хроматографа методом шелкографии, на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МКУБ.41533.001 МП (2 редакция) «Хроматографы аналитические газовые «Кристаллюкс-4000М». Методика поверки», утвержденному ФБУ «Марийский ЦСМ» 21.04.2017 г.

Основные средства поверки:

СО состава бензола ГСО 7141-95;

СО состава пестицида паратион-метила ГСО 7888-2001;

СО состава пестицида фенитротиона ГСО 7415-97;

СО состава пестицида гамма-ГХЦГ (линдана) ГСО 8890-2007;

гептан по ГОСТ 25828-83;

СО состава пестицида гексахлорбензола ГСО 9106-2008;

СО состава газовой смеси СзН8/Не ГСО 10322-2013;

СО состава газовой смеси СНд/He ГСО 10256-2013;

СО состава газовой смеси H2/N2 ГСО 10259-2013

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт (формуляр)

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ТУ 9443-003-41390585-2010 «Хроматографы аналитические газовые «Кристаллюкс-4000М» Технические условия

Общество с ограниченной ответственностью «Научно-производственная фирма «Мета-хром» (ООО «НПФ «Мета-хром»)

ИНН 1215046110

Адрес: г. Йошкар-Ола, 42400, ул. Баумана, 100

Телефон (факс): (8362) 42-49-97, (42-22-66)

Web-сайт: www.meta-chrom.ru

E-mail: m_chrom@mari-el.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Марий Эл»

Адрес: 424006, г. Йошкар-Ола, ул. Соловьева, 3

Телефон (факс): (8362) 41-20-18, (41-16-94)

Web-сайт: www.maricsm.ru

E-mail: metr@maricsm.ru

Аттестат аккредитации ФБУ «Марийский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30118-11 от 16.02.2017 г.
