ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока KOKM
Назначение средства измеренийТрансформаторы тока KOKM (далее - трансформаторы), предназначены для масштабного преобразования силы тока фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам в электросетях переменного тока промышленной частоты.
Описание средства измеренийПринцип действия трансформаторов заключается в преобразовании переменного тока частотой 50 или 60 Гц в переменный ток, пригодный для измерения стандартными измерительными приборами и устройствами релейной защиты.
Трансформаторы являются шинными с кольцевым или овальным типом сердечника внутренней установки и не имеют собственных первичных обмоток. В качестве первичных обмоток трансформаторов служат шинопроводы, вводы или кабели электроустановок, на которые они смонтированы. Корпус трансформаторов изготовлен из эпоксидной смолы. Корпус выполняет одновременно функцию изолятора и несущей конструкции. Модификации КОКМ 072 могут также иметь изоляцию из полиуретановой смолы. Выводы вторичных обмоток расположены на корпусе трансформатора в клеммнике, который снабжается крышкой с возможностью пломбирования. Трансформаторы могут иметь до 5 вторичных обмоток.
Рабочее положение трансформаторов в пространстве - любое.
Трансформаторы изготавливаются в следующих модификациях КОКМ 06xxx, КОКМ 072xxx, КОКМ Ixxxxx, отличающиеся силой тока, конструктивным исполнением, массой и габаритными размерами в зависимости от номинальных параметров, на которые они предназначены.
Модификации для комплектного распределительного устройства (далее - КРУ):
-
- КОКМ 06J2, КОКМ 06J21, КОКМ 06J22, КОКМ 06J23, КОКМ 06J24, КОКМ 06J29;
-
- кокм 1 x x X
| Условное обозначение глубины трансформатора (таблица 1)
______ Условное обозначение внешнего диаметра (возможные варианты приведены в таблице 1)
____________ Условное обозначение диаметра отверстия для токонесущего проводника (возможные варианты приведены в таблице 1)
Модификации для комплектного распределительного устройства с элегазовой изоляцией (далее - КРУЭ):
-
- КОКМ 06LMx и КОКМ 06NNx, где x - условное обозначение глубины трансформатора (возможные значения приведены в таблице 2);
-
- КОКМ 072СА10, КОКМ 072ВА10, КОКМ 072CB10 и КОКМ 072DB10, где B, С и D -условное обозначение диаметра отверстия для токонесущего проводника (B=42 мм, С=50 мм, D=60 мм), A и B - условное обозначение ширины трансформатора (А=100 мм, B=105 мм);
-
- КОКМ 072EFx и КОКМ 072ERx, где x - условное обозначение глубины трансформатора (возможные значения приведены в таблице 3);
- КОКМ 1EBx, КОКМ 1EDx, КОКМ 1DBxV2, КОКМ 1LHxV2, КОКМ 1NJxV2, КОКМ 1CGx, КОКМ 1DGx, КОКМ 1EGx, КОКМ 1GGx, КОКМ 1GAx, КОКМ 1IDx, КОКМ 1IEx, КОКМ 1FB, КОКМ 1DAx, КОКМ 1LNx, где x - условное обозначение глубины трансформатора (возможные значения приведены в таблице 4).
Таблица 1 - Условные обозначения и их расшифровка для модификаций КОКМ 1ххх, предназначенных для работы в КРУ
|
Внешний |
Диаметр отверстия для токонесущего проводника, мм | |||||||||||||||||
|
диаметр, |
A |
B |
D |
E |
F |
G |
H |
K |
N |
R |
S |
U |
V |
W |
X |
Y |
Z | |
|
мм |
33 |
42 |
60 |
70 |
85 |
90 |
100 |
120 |
155 |
180 |
200 |
250 |
315 |
350 |
400 |
450 |
500 | |
|
С |
148 |
6 |
6 |
6 |
6 |
6 | ||||||||||||
|
16 |
16 |
16 |
16 |
16 | ||||||||||||||
|
F |
186 |
6 |
6 |
6 |
6 |
6 |
6 |
6 | ||||||||||
|
16 |
16 |
16 |
16 |
16 |
16 |
16 | ||||||||||||
|
H |
200 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
Диапазоны значений условного | ||||||||
|
18 |
18 |
18 |
18 |
18 |
18 |
18 |
18 |
обозначения глубины трансформатора* | ||||||||||
|
J |
235 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 | |||||||||
|
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 | |||||||||||
|
K |
250 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 | ||||||||
|
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 | ||||||||||
|
L |
270 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 | ||||||
|
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 | ||||||||
|
M |
280 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 | ||||||
|
24 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
24 | ||||||||
|
P |
340 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 | ||||||
|
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 | ||||||||
|
S |
400 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 | |||||
|
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 | |||||||
|
T |
450 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 | |||||||
|
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 | |||||||||
|
W |
590 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 | |||||
|
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 | |||||||
Примечание: * глубина трансформатора выбирается в рамках диапазона из следующих возможных значений: 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30 и равна произведению условного обозначения, умноженному на 10, мм.
Таблица 2 - Условные обозначения и их расшифровка для модификаций КОКМ 06LMх и
КОКМ 0(A'N\
|
Условное обозначение |
6 |
9 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
26 | |
|
Глубина, мм |
КОКМ 06LMх |
60 |
90 |
120 |
140 |
160 |
180 |
- |
- |
- |
- |
|
КОКМ 0(A'N\ |
60 |
90 |
120 |
140 |
160 |
180 |
200 |
220 |
240 |
260 | |
Таблица 3 - Условные обозначения и их расшифровка для модификаций КОКМ 072EFх и
КОКМ 072 ER\
|
Условное обозначение |
12 |
14 |
15 |
16 |
18 |
20 |
22 | |
|
Глубина, мм |
КОКМ 072EFх |
120 |
140 |
150 |
160 |
180 |
200 |
220 |
|
КОКМ 072ER\ |
- |
- |
- |
160 |
- |
- |
220 | |
Таблица 4 - Условные обозначения и их расшифровка для модификаций КОКМ 1ххххх, предназначенных для работы в КРУЭ
|
Условное обозначение |
6 |
8 |
9 |
10 |
12 |
14 |
15 |
16 |
18 |
20 |
22 |
24 |
25 |
26 |
28 |
30 | |
|
Глубина, мм |
КОКМ 1ЕВх |
- |
80 |
- |
100 |
120 |
140 |
160 |
180 |
200 |
220 |
- |
- |
- |
- |
- |
- |
|
КОКМ 1EDх |
- |
80 |
- |
100 |
120 |
140 |
160 |
180 | |||||||||
|
КОКМ 1DBхV2 |
- |
80 |
- |
100 |
120 |
140 |
160 |
180 |
200 |
220 |
- |
- |
- |
- |
- |
- | |
|
КОКМ II.H\V2 |
60 |
- |
90 |
- |
120 |
140 |
- |
160 |
180 |
200 |
220 |
240 |
- |
260 |
280 |
300 | |
|
КОКМ 1К^2 |
60 |
- |
90 |
- |
120 |
140 |
- |
160 |
180 |
200 |
220 |
240 |
- |
260 |
280 |
300 | |
|
КОКМ 1CGх |
60 |
- |
90 |
- |
120 |
- |
150 |
- |
- |
200 |
- |
- |
250 |
- |
- |
300 | |
|
КОКМ 1DGх |
60 |
- |
90 |
- |
120 |
- |
150 |
- |
- |
200 |
- |
- |
250 |
- |
- |
300 | |
|
КОКМ 1EGх |
60 |
- |
90 |
- |
120 |
- |
150 |
- |
200 |
- |
- |
250 |
- |
- |
300 | ||
|
КОКМ 1GGх |
60 |
- |
90 |
- |
120 |
- |
150 |
- |
- |
200 |
- |
- |
250 |
- |
- |
300 | |
|
КОКМ ЮАх |
60 |
- |
90 |
- |
120 |
- |
150 |
- |
- |
200 |
- |
- |
- |
- |
- |
- | |
|
КОКМ 1Шх |
60 |
- |
90 |
- |
120 |
- |
150 |
- |
- |
- |
- |
- |
- |
- |
- |
- | |
|
КОКМ 1Ех |
60 |
- |
90 |
- |
120 |
- |
150 |
- |
- |
200 |
- |
- |
- |
- |
- |
- | |
|
КОКМ ЮАх |
60 |
- |
90 |
- |
120 |
- |
150 |
- |
- |
- |
- |
- |
- |
- |
- |
- | |
|
КОКМ II.W |
60 |
- |
90 |
- |
120 |
- |
150 |
- |
- |
200 |
- |
- |
250 |
- |
- |
300 | |
|
КОКМ 1FB |
- |
- |
- |
- |
120 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- | |

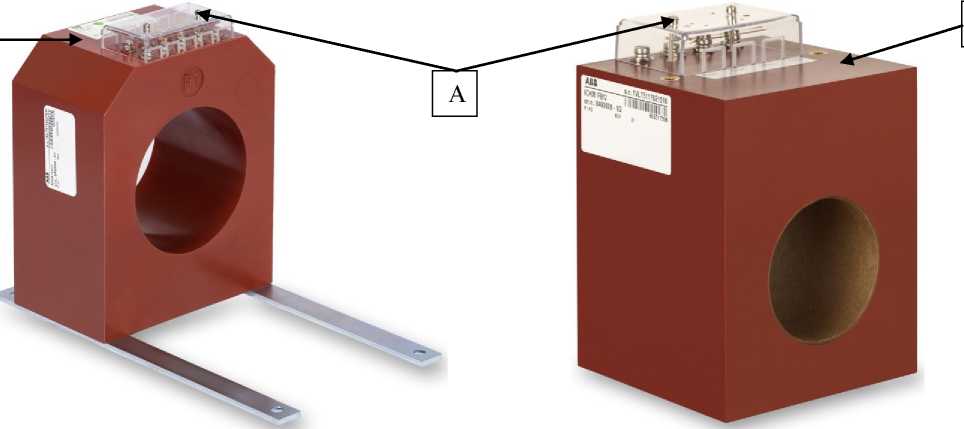

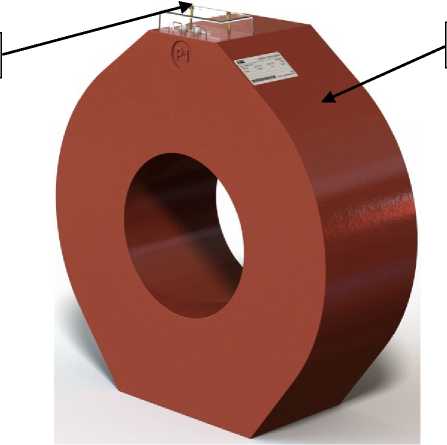

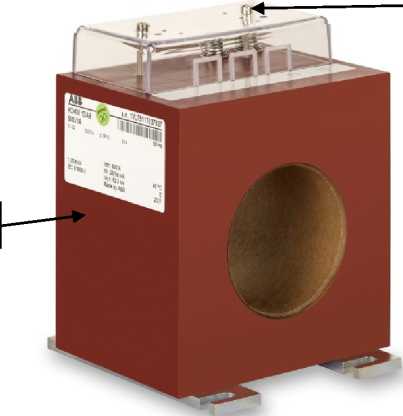

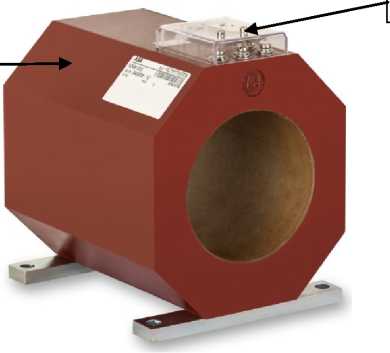

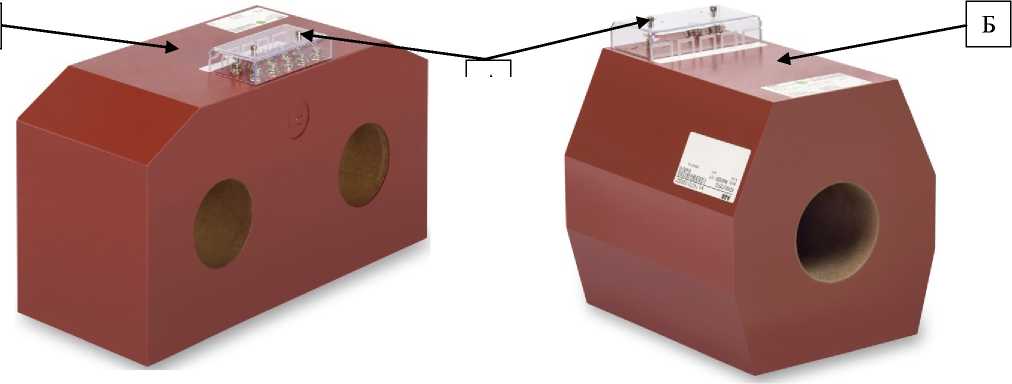

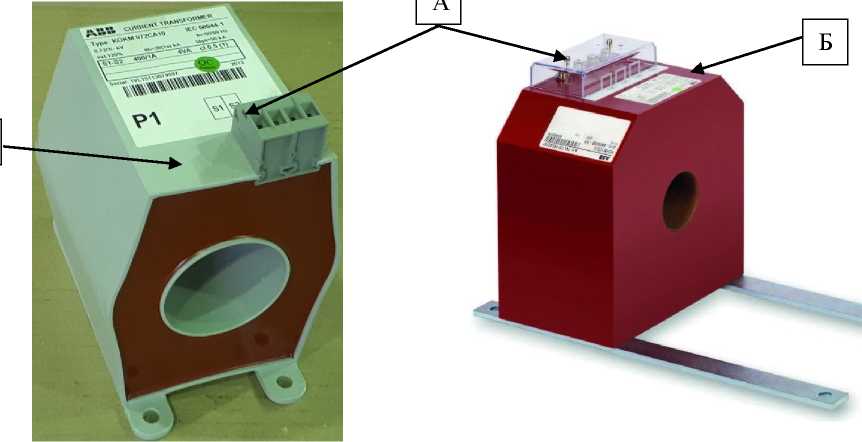

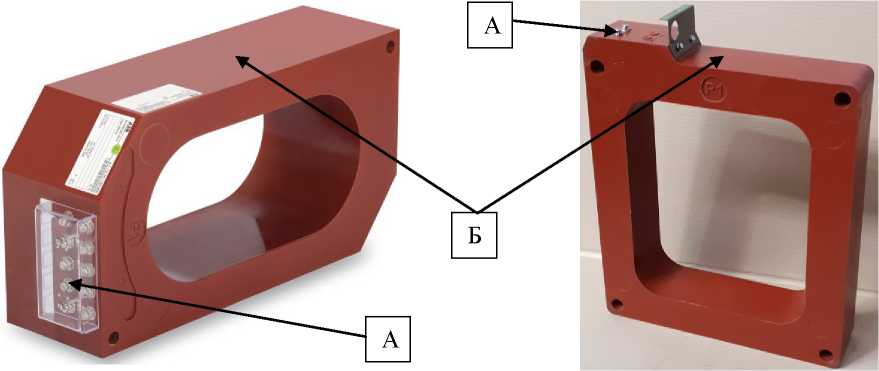

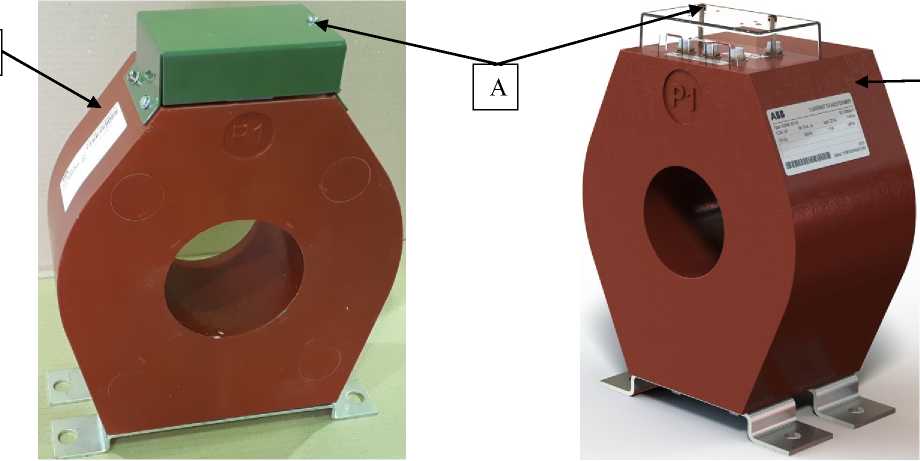

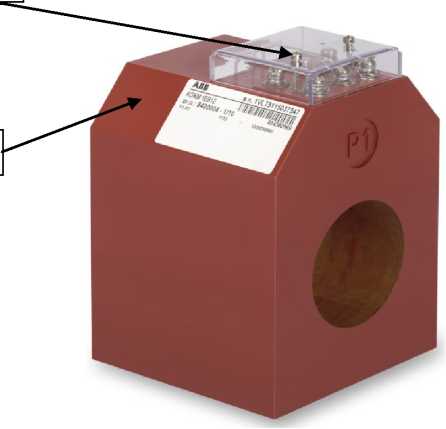

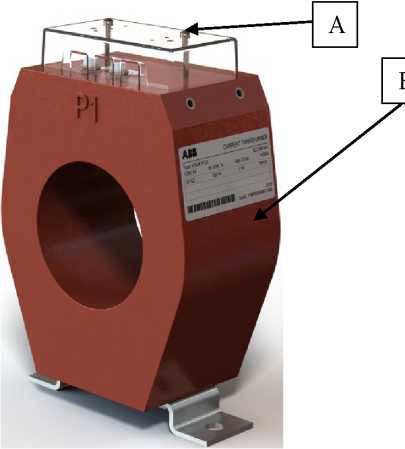

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа и места нанесения знака поверки приведен на рисунке 1.
А
Б
А
Модификации KOKM 06LMх, KOKM 06И№х
Модификации KOKM 06J2
Б
А
Модификации KOKM 072ERx
Модификации KOKM 072EFx
Модификации КОКМ 072СА10, КОКМ
Модификации KOKM 1CGx, KOKM 1DGx,
072ВА10, КОКМ 072CB10 и КОКМ 072DB10
KOKM 1EGx, KOKM 1GGx
Б
А
Модификации KOKM 1FB
Модификации KOKM 1LHxV2, KOKM 1NJxV2
Б
Модификации KOKM 1DAx Модификации KOKM 1EBx, KOKM 1EDx,
KOKM 1DBxV2
А
Модификации KOKM 1LNx
Модификации КОКМ 1хСх
Модификации KOKM 1GAx, KOKM 1IEx, KOKM 1IDx
Б
А
Модификации KOKM 1xPx, KOKM 1xKx,
Модификации KOKM 1xHx, KOKM 1xFx
KOKM 1xMx, KOKM 1xJx, KOKM 1xLx,
KOKM 1xSx
Модификации KOKM 1xTx, KOKM 1xWx
Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа (A) и места нанесения знака поверки (Б)
Программное обеспечение отсутствует.
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальные первичные токи (значения выбираются по ГОСТ 7746-2015 из приведенного диапазона), А - КОКМ 06J2, КОКМ 06J21, КОКМ 06J22, КОКМ 06J23, КОКМ 06J24, КОКМ 06J29 |
от 50 до 2000 |
|
- КОКМ 072СА10, КОКМ 072ВА10, КОКМ 072CB10 и КОКМ 072DB10 |
от 50 до 1250 |
|
- КОКМ 1ххх (для работы в КРУ) |
от 50 до 10000 |
|
- КОКМ 06LMх и КОКМ 06NN\ |
от 50 до 1500 |
|
- КОКМ 072EFх и КОКМ 072ERх |
от 50 до 2500 |
|
- КОКМ 1ЕВх, КОКМ 1EDх, КОКМ 1DBхV2, КОКМ II.I I\V2, КОКМ 1NJkV2, КОКМ IGA\, КОКМ 1Шх, КОКМ 11Ех, КОКМ 1FB, КОКМ 1DAх, КОКМ 1LW |
от 50 до 1250 |
|
- КОКМ 1CGх, КОКМ 1DGх, КОКМ 1EGх, КОКМ 1GGх |
от 50 до 2500 |
|
Номинальный вторичный ток, А |
1 или 5 |
|
Номинальная частота переменного тока, Гц |
50 или 60 |
|
Класс точности обмотки для измерений и учета |
0,2; 0,2S; 0,5; 0,5S; 1; 3 |
|
Класс точности обмотки для защиты |
5Р;10Р |
|
Номинальная вторичная нагрузка (значения выбираются по ГОСТ 7746-2015 из приведенного диапазона), ВА - КОКМ 06J2, КОКМ 06J21, КОКМ 06J22, КОКМ 06J23, КОКМ 06J24, КОКМ 06J29 |
от 1,0 до 50,0 |
|
- КОКМ 072СА10, КОКМ 072ВА10, КОКМ 072CB10 и КОКМ 072DB10 |
от 1,0 до 25,0 |
|
- КОКМ 1ххх (для работы в КРУ) |
от 1,0 до 100,0 |
|
- КОКМ 06LMх и КОКМ 06NN\ |
от 1,0 до 50,0 |
|
- КОКМ 072EFх и КОКМ 072ER\ |
от 1,0 до 50,0 |
|
- КОКМ 1ЕВх, КОКМ 1EDх, КОКМ 1DBхV2, КОКМ H.I l\V2, КОКМ 1К^2, КОКМ ЮАх, КОКМ 1Шх, КОКМ 11Ех, КОКМ 1FB, КОКМ ЮАх, КОКМ 1LW, КОКМ 1CGх, КОКМ 1DGх, КОКМ 1EG^ КОКМ 1GGх |
от 1,0 до 63,0 |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений |
5 или 10 |
|
Номинальная предельная кратность вторичной обмотки для защиты |
5; 10; 15; 20; 25; 30 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры трансформатора ВысотахШиринахГлубина, мм, не более - КОКМ 06J2 |
468х613х80 |
|
- КОКМ 06J21 |
671x260x80 |
|
- КОКМ 06J22 |
468х310х80 |
|
- КОКМ 06J23 |
771х310х80 |
|
- КОКМ 06J24 |
468х360х80 |
|
- КОКМ 06J29 |
618х760х80 |
|
- КОКМ 072СА10 и КОКМ 072ВА10 |
152x100x100 |
|
Наименование характеристики |
Значение |
|
- KOKM 072CB10 и KOKM 072DB10 |
152x100x105 |
|
- КОКМ 1хСх |
227x148x160 |
|
- КОКМ 1xFx |
256x186x160 |
|
- КОКМ 1xHx |
279x200x180 |
|
- КОКМ 1xJx |
309x235x300 |
|
- КОКМ 1xKx |
318x250x200 |
|
- КОКМ 1xLx |
340x270x200 |
|
- КОКМ 1xMx |
342x280x240 |
|
- КОКМ 1xPx |
423x340x200 |
|
- КОКМ 1xSx |
459x400x200 |
|
- КОКМ 1xTx |
504x450x200 |
|
- КОКМ 1xWx |
645x590x200 |
|
- КОКМ 06LMx |
425x210x180 |
|
- КОКМ 06NNx |
446x235x260 |
|
- КОКМ 072EFx |
227x188x220 |
|
- КОКМ 072ERx |
226x378x220 |
|
- КОКМ 1EBx |
192x128x220 |
|
- КОКМ 1EDx |
192x148x180 |
|
- КОКМ 1DBxV2 |
188x128x220 |
|
- КОКМ 1LHxV2 |
272x200x300 |
|
- КОКМ 1NJxV2 |
282x235x300 |
|
- КОКМ 1CGx, КОКМ 1DGx, КОКМ 1EGx, | |
|
КОКМ 1GGx |
227x190x300 |
|
- КОКМ 1GAx |
179x150x200 |
|
- КОКМ 1IDx |
199x150x150 |
|
- КОКМ 1IEx |
214x170x200 |
|
- КОКМ 1FB |
186x128x120 |
|
- КОКМ 1DAx |
156x150x150 |
|
- КОКМ 1LNx |
170x300x300 |
|
Масса трансформатора, не более, кг | |
|
- КОКМ 06J2, КОКМ 06J21, КОКМ 06J22, | |
|
КОКМ 06J23, КОКМ 06J24, КОКМ 06J29 |
50 |
|
- КОКМ 072СА10, КОКМ 072ВА10, KOKM | |
|
072CB10 и KOKM 072DB10 |
3,6 |
|
- КОКМ 1ххх (для работы в КРУ) |
350 |
|
- КОКМ 06LMx и КОКМ 06NNx |
150 |
|
- КОКМ 072EFx и КОКМ 072ERx |
150 |
|
- КОКМ 1EBx, КОКМ 1EDx, КОКМ 1DBxV2, | |
|
КОКМ 1LHxV2, КОКМ 1NJxV2, КОКМ 1GAx, | |
|
КОКМ 1IDx, КОКМ 1IEx, КОКМ 1FB, КОКМ | |
|
1DAx, КОКМ 1LNx, КОКМ 1CGx, КОКМ 1DGx, | |
|
КОКМ 1EGx, КОКМ 1GGx |
100 |
|
Условия эксплуатации: | |
|
температура окружающей среды, оС |
от -25 до +70 |
|
Средний срок службы, не менее, лет |
30 |
|
Средняя наработка на отказ не менее, ч |
270000 |
Знак утверждения типа наносится на паспорт типографским способом.
Комплектность средства измеренийТаблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
KOKM |
1 шт. |
|
Паспорт |
- |
1 экз. |
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013 (трансформатор тока измерительный лабораторный ТТИ-5000.5, регистрационный номер в Федеральном информационном фонде 27007-04 (Госреестр № 27007-04));
-
- прибор сравнения КНТ-05 (Госреестр № 37854-08);
-
- магазин нагрузок МР 3027 (Госреестр 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус трансформатора или свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока KOKMГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
Изготовитель«ABB s.r.o.», Чехия
Юридический адрес: Vyskocilova 1561/4a, Michle, 140 00, Prague 4, Czech Republic
Адрес производства: Videnska 117, 619 00 Brno, Czech Republic
Телефон: +420 597 468 940, +420 547 152 602
Факс: +420 547 152 626
Web-сайт: new.abb.com
E-mail: kontakt@cz.abb.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
