МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

12 мая 2021 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3.  Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФГУП «ВНИИМС» (А.Ю.Кузину) внести изменения в сведения об утвержденных типа средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».

• 5. Контроль за исполнением настоящего приказа возложить на заместителя Руководителя Федерального агентства по техническому регулированию и метрологии С.С.Голубева.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 01B04FD20037AC92B24BBE37DDF2D3F374

Кому выдан: Кулешов Алексей Владимирович

Действителен: с 15.09.2020 до 15.09.2021

\__________—_________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2021 г. № 726

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» мая 2021 г. №726

Лист № 1 Регистрационный № 78679-20 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 36 на ЛПДС «Лопатино» АО «Транснефть - Дружба»

Система измерений количества и показателей качества нефти № 36 на ЛПДС «Лопатино» АО «Транснефть - Дружба» (далее - система) предназначена для автоматизированных измерений массы и показателей качества нефти при проведении учетных операций между АО «Транснефть - Дружба» и АО «Транснефть - Прикамье».

Принцип действия системы основан на использовании косвенного метода динамических измерений массы брутто нефти, основанного на измерениях объема нефти с применением преобразователей расхода, плотности нефти с применением преобразователя плотности или в лаборатории, температуры и давления нефти с применением датчиков температуры и преобразователей избыточного давления. Массу брутто нефти вычисляет измерительновычислительный контроллер, как произведение объёма и плотности нефти, приведённых к стандартным условиям. Массу нетто нефти вычисляет АРМ оператора, как разность массы брутто нефти и массы балласта, используя результаты измерений массовой доли механических примесей и массовой концентрации хлористых солей в лаборатории, массовой доли воды, определенной в лаборатории или определенной по результатам измерений объёмной доли воды с помощью влагомера нефти поточного.

Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из блока измерительных линий, блока измерений показателей качества нефти, трубопоршневой установки, системы обработки информации и системы дренажа. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему и ее компоненты. В состав системы входят измерительные каналы (ИК) объемного расхода нефти, плотности и вязкости, определение метрологических характеристик которых осуществляется комплектным способом при проведении поверки системы.

В систему входят следующие измерительные компоненты:

• - преобразователи расхода жидкости турбинные HELIFLU TZ-N (далее - ПР), регистрационный номер в государственном реестре средств измерений Федерального информационного фонда по обеспечению единства измерений (далее - регистрационный) № 15427-96;

• - преобразователь расхода роторный TOKICO (далее - ПР), год выпуска 1976, с заводским № 52454/FS-502A;

• - преобразователи плотности жидкости измерительные модели 7835 (далее - ПП), регистрационный № 15644-01;

• - преобразователи плотности и вязкости жидкости измерительные модели 7827 (далее -ПВ), регистрационный № 15642-01;

• - влагомеры нефти поточные УДВН-1пм, регистрационный № 14557-05, 14557-10;

• - расходомер UFM 3030К, регистрационный № 32562-06;

• - преобразователь температуры Метран-280-Ex, регистрационный № 23410-13;

• - преобразователи давления измерительные EJA модели  110, регистрационный

№ 14495-00, 14495-09;

• - преобразователи давления измерительные EJA модели 530, регистрационный

№ 14495-00, 14495-09;

• - преобразователи давления измерительные EJX 430 А, регистрационный № 28456-04, 28456-09;

• - термопреобразователи с унифицированным выходным сигналом ТСПУ 902820, регистрационный № 32460-06;

• - термопреобразователи сопротивления типа TR модификации 200, регистрационный № 17622-98;

• - преобразователи вторичные для термометров сопротивления и термоэлектрических термометров типа Т модификации 31, регистрационный № 15153-98.

В систему сбора и обработки информации системы входят:

• - контроллеры измерительно-вычислительные OMNI-6000 (основной и резервный), регистрационный № 15066-95;

• - автоматизированные рабочие места (АРМ) оператора с программным обеспечением «Rate АРМ оператора УУН», имеющие выделенную метрологически значимую часть (библиотеку «RateCalc»), свидетельство об аттестации программного обеспечения № 13602-15 от 24.06.2015;

• - контроллеры программируемые логические PLC Modicon Quantum 140 (основной и резервный) для управления запорной и регулирующей арматурой, регистрационный № 18649-09.

В состав системы входят показывающие средства измерений (СИ) температуры и давления утвержденного типа.

Система обеспечивает выполнение следующих основных функций:

• - измерение массы брутто нефти косвенным методом динамических измерений в рабочем диапазоне расхода, объема, температуры, давления, плотности нефти;

• - вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта с использованием результатов определения массовой доли механических примесей, массовой доли хлористых солей и массовой доли воды в испытательной лаборатории;

• - измерение давления и температуры нефти автоматическое и с помощью показывающих средств измерений давления и температуры нефти соответственно;

• - проведение поверки и контроля метрологических характеристик (КМХ) ПР с применением ТПУ;

• - проведение КМХ рабочих ПР по контрольно-резервному ПР применяемому в качестве контрольного;

• - автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

• - контроль параметров измеряемого потока, их индикация и сигнализация нарушений установленных границ;

• - защита информации от несанкционированного доступа программными средствами.

Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией ПР, входящего в состав ИК объемного расхода нефти, ПП, входящего в состав ИК плотности нефти, и ПВ, входящего в состав ИК вязкости нефти, предусмотрены места установки пломб.

Схемы пломбировки от несанкционированного доступа с местами установки пломб представлены на рисунках 1-3.

Места установки

пломб

Места установки

пломб

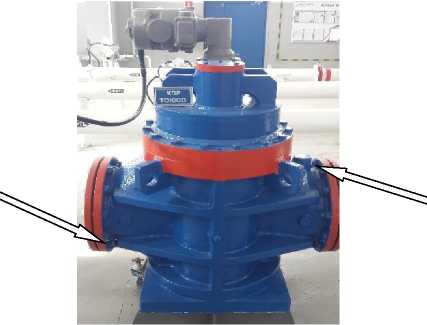

Рисунок 1 - Схема пломбировки от несанкционированного доступа ПР.*

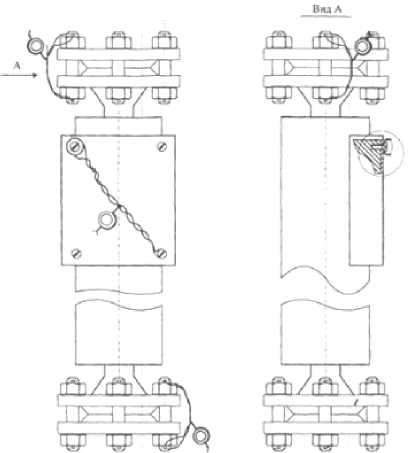

Рисунок 2 - Схема пломбировки от несанкционированного доступа Ш!.**

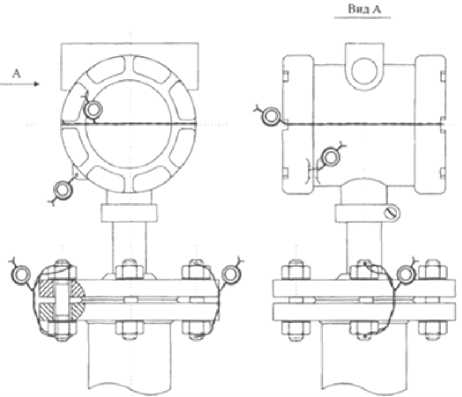

Рисунок 3 - Схема пломбировки от несанкционированного доступа ПВ.**

Примечание:

* Пломбы устанавливаются на контровочных проволоках, пропущенных через отверстия шпилек, расположенных на диаметрально противоположных фланцах, и несут на себе оттиск клейма поверителя.

** Места установки контрольных пломб, которые наносятся представителями сервисной организации, обслуживающей СИ.

Программное обеспечение (ПО) системы (контроллеры измерительно-вычислительные OMNI-6000 и АРМ оператора «Rate АРМ оператора УУН») обеспечивает реализацию функций системы. ПО системы разделено на метрологически значимую и метрологически незначимую части. Сведения о ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификация ПО системы осуществляется путем отображения на мониторе АРМ оператора структуры идентификационных данных.

ПО системы защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров, путем ввода логина и пароля, ведения журнала событий, доступного только для чтения. Доступ к метрологически значимой части ПО системы для пользователя закрыт. При изменении установленных параметров (исходных данных) в ПО системы обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов, при этом сообщения о событиях (изменениях) записывается в журнал событий, доступный только для чтения. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования. Уровень защиты ПО системы от непреднамеренных и преднамеренных изменений соответствует среднему уровню защиты в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Состав и основные метрологические характеристики ИК, а также метрологические и основные технические характеристики системы и параметры измеряемой среды приведены в таблицах 2-4.

Таблица 2 - Состав и основные метрологические характеристики ИК с комплектным способом поверки

Окончание таблицы 2

¹⁾ Пределы допускаемой относительной погрешности ИК объемного расхода нефти с контрольно-резервным ПР, применяемым в качестве резервного;

²⁾ Пределы допускаемой относительной погрешности ИК объемного расхода нефти с контрольно-резервным ПР, применяемым в качестве контрольного.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики системы и параметры измеряемой среды

Окончание таблицы 4

наносится справа в нижней части титульного листа инструкции по эксплуатации системы типографским способом.

Комплектность средства измерений

Комплектность системы приведена в таблице 5

аблица 5 - Комплектность системы

Методика измерений приведена в документе «ГСИ. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти № 36 на ЛПДС «Лопатино» АО «Транснефть - Дружба» с изменением № 1, зарегистрирована в Федеральном информационном фонде по обеспечению единства измерений под № ФР.1.29.2016.23633.

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 36 на ЛПДС «Лопатино» АО «Транснефть - Дружба»

Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
