№386 от 05.03.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31330
О переоформлении свидетельства об утверждении типа средства измерений № 57974 "Кондуктометры/концентратометры МАРК-1102" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ5 марта 2018 г. у. 386
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 57974 «Кондуктометры/концентратометры МАРК-1102» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «ВЗОР» от 12 сентября 2017 г. № 273 и № 274 приказываю:
-
1. Внести изменения в описание типа на Кондуктометры/ концентратометры МАРК-1102, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 59957-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить поверку по документу ВР56.00.000РЭ (Приложение А1), утвержденному ФБУ «Нижегородский ЦСМ» 28.07.2017 г. и интервал между поверками 2 года. Распространить действие документа ВР56.00.000РЭ (Приложение А1) на кондуктометры/концентратометры МАРК-1102. Выпущенные после даты приказа о переоформлении свидетельства об утверждении типа.
-
3. Переоформить свидетельство об утверждении типа № 57974
«Кондуктометры/концентратометры МАРК-1102», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 59957-15, в связи с внесением изменений в методику поверки и интервалом между поверками.
-
4. У правлению метрологии (Е.Р. Л азарен ко), ФГУП «ВНИИМС»
(А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
5.Контроль за исполнением настоящего приказа оставляю за собой. Заместитель РуководителяС.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00Е1O36ECDC011E780DAE0071В1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «5» марта 2018 г. № 386ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Кондуктометры/концентратомеры МАРК-1102 Назначение средства измеренийКондуктометры/концентратомеры МАРК-1102 предназначены для измерений удельной электрической проводимости (УЭП), удельной электрической проводимости, приведенной к температуре плюс 25 °C. и массовой доли (концентрации) растворенных веществ в воде (NaCl. NaOH, HNO3, H2SO4, НС1) и температуры анализируемого раствора. Параметры анализируемой среды должны соответствовать нормам для технического водоснабжения, установленным приказом Минэнерго России от 19 июня 2003 года № 229 «Об утверждении Правил технической эксплуатации электрических станций и сетей Российской Федерации».
Описание средства измеренийКондуктометры/концентратомеры МАРК-1102 (в дальнейшем - кондуктометры) - это двухканальные измерительные приборы, состоящие из блока преобразовательного и блоков датчика БД-1102 и (или) БД-1102/1.
Датчик проводимости, входящий в состав блоков датчика БД-И 02 и БД-11023. измеряет величину тока, наведенного в контуре, образованном токопроводящим раствором.
В корпусе датчика проводимости, погружаемого в раствор, расположены две тороидальные катушки, установленные на близком расстоянии друг от друга. Напряжение переменного тока, приложенное к одной из тороидальных катушек, возбуждает во второй катушке ток, величина которого прямо пропорциональна электрической проводимости раствора. Значение тока с учетом электролитической постоянной датчика пересчитывается в УЭП контролируемой среды. Для определения УЭП, приведенной к 25 °C, используется измеренное значение температуры.
В качестве термодатчика используется установленный в корпусе датчика проводимости терморезистор. Показания температуры определяются пересчетом измеренного значения сопротивления термодатчика.
Массовая доля (концентрация) растворенных веществ в воде определяется пересчетом термокомпенсированной (приведенной к 25 °C) УЭП раствора в концентрацию выбранного в меню кондуктометра раствора по определенной зависимости.
Кондуктометры выпускаются в следующих исполнениях:
-
- МАРК-1102, МАРК-1102/36 с блоком преобразовательным щитового исполнения и блоками датчика БД-1102 либо БД-1102/1;
-
- МАРК-1102/1, МАРК-1102/1/36 с блоком преобразовательным настенного исполнения и блоками датчика БД-1102 либо БД-1102/1.
В зависимости от исполнения кондуктометра, питание блока преобразовательного осуществляется от сети 220 В, 50 Гц (МАРК-1102, МАРК-1102/1) либо 36 В, 50 Гц (МАРК-1102/36, МАРК-1102/1/36).
В блоке датчика БД-И 02 предварительный электронный усилитель выделен из измерительного преобразователя и установлен в непосредственной близости от датчика проводимости с целью увеличения расстояния между блоком преобразовательным и датчиком проводимости; в блоке датчика БД-1102/1 предварительный электронный усилитель встроен в измерительный преобразователь.
Блок датчика может быть удален от блока преобразовательного до 100 м: БД-И 02 -с помощью кабеля соединительного; БД-1102/1 - с помощью вставки кабельной.
Блок преобразовательный - микропроцессорный, осуществляющий отображение результатов измерений УЭП, массовой доли растворенных веществ в воде и температуры анализируемой среды, которые выводятся на экран графического ЖК индикатора (в дальнейшем индикатор). При этом возможны режимы индикации значений, измеренных в первом, втором каналах или одновременной индикации значений в первом и втором каналах.
По каждому каналу предусмотрен программируемый диапазон измерений по токовому выходу, что позволяет осуществлять регистрацию измеряемых значений с использованием токовых выходов. Установка унифицированного выходного сигнала (от 0 до 5 мА либо от 4 до 20 мА) может производиться отдельно для каждого канала.
Блок преобразовательный выполнен в металлическом корпусе со степенью защиты от воздействия окружающей среды IP65, погружаемая часть блоков датчика имеет степень зашиты от воздействия окружающей среды IP68.
Кондуктометр осуществляет обмен информацией по интерфейсу RS-485.
Общий вид кондуктометра МАРК-1102 и его составных частей показан на рисунках 1 и 2.

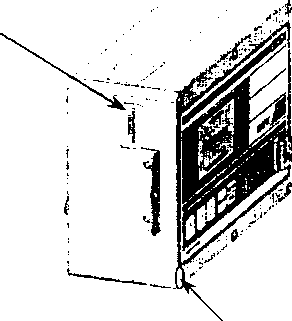

Схема пломбирования от несанкционированного доступа к элементам конструкции, обозначение места нанесения знака поверки представлены на рисунке 16.
Место нанесения

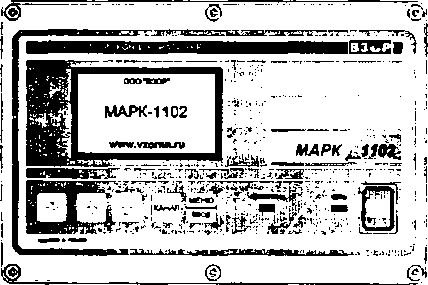

а - Общий вид
знака поверки
пломбирования
Место
пломбирования
Место нанесения
знака поверки

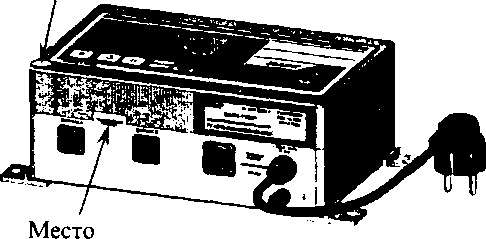

б - Схема пломбирования от несанкционированного доступа
к элементам конструкции (наклейка изготовителя), обозначение места нанесения знака поверки Рисунок 1 - Блок преобразовательный

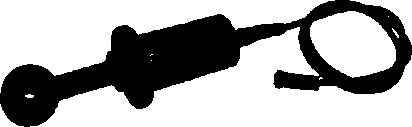

б -БД-1102/1
а- БД-1102
Рисунок 2 - Блок датчика
Программное обеспечениеКондуктометры функционируют под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО), позволяющее управлять прибором и процессом измерений, осуществлять обмен информацией по интерфейсу RS-485.
Запись метрологически значимого программного компонента производится в процессе изготовления кондуктометров с помощью специальных программных средств. Конструкция кондуктометров исключает возможность несанкционированного воздействия на программные компоненты и измерительную информацию в процессе эксплуатации.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО: -для платы индикации - для платы усилителя |
11021.430.02.00 1102U.430.03.00 |
|
Номер версии (идентификационный номер) ПО: - для платы индикации -для платы усилителя |
02.00 03.00 |
|
Цифровой идентификатор ПО: - для платы индикации -для платы усилителя |
0х67В10Е6Е 0хЗА06СЗЕ5 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
i |
|
Диапазон измерений: а) УЭП, мСм/см б) массовой доли (концентрации) растворенных веществ в воде. %:
в) температуры анализируемой среды. °C |
от 0 до 1000 от 0 до 15 от 0 до 10 от 0 до 15 от 0 до 15 от 0 до 10 от 0 до +70 |
|
Пределы допускаемой основной абсолютной погрешности кондуктометра при температуре анализируемой среды (25,0±0.2) °C:
а) УЭП, мСм/см б) массовой доли растворенных веществ в воде, %
а) УЭП, мСм/см б) массовой доли растворенных веществ в воде, % |
±( 1,0+0.04/) ±(0.03+0.04С) ±[(1.0+0.002/О)«/л) +0.04/] ±[(0.03+0.002CMb0.04q |
|
Пределы допускаемой основной абсолютной погрешности кондуктометра при измерении температуры анализируемой среды. °C |
±0.5 |
|
1 |
2 |
|
Пределы допускаемой дополнительной абсолютной погрешности кондуктометра: а) обусловленной изменением температуры анализируемой среды в диапазоне температурной компенсации, при измерении:
б) обусловленной изменением температуры окружающего воздуха, на каждые ±10 °C от нормальной в диапазоне рабочих температур:
|
±0.04 у х0.04С ±0.004/ ±0.004 С ±0.1 ±(0,0025 'Хоиап+0.004 •/) ±(0.0025 Су^+0.004-С) |
|
Диапазон унифицированного электрического выходного сигнала постоянного тока (далее выходной ток). мА:
|
от 4 до 20 от 0 до 5 |
|
Пределы допускаемой относительной погрешности определения электролитической постоянной индуктивного датчика электрической проводимости InPro 7250 ST и блока датчика БД-1102/1, % |
±3 |
|
Время переходного процесса кондуктометра при скачкообразном изменении УЭП, с, не более |
30 |
|
Время установления показаний кондуктометра при скачкообразном изменении температуры анализируемой среды, мин, не более |
5 |
|
Стабильность показаний кондуктометра за время 8 ч при измерении:
|
х0.02/ ±0.02 С |
|
Время установления режима работы кондуктометра, мин. не более |
5 |
|
Нормальные условия измерений:
|
ог • 15 до +25 80 от 84.0 до 106.7 |
|
где / - измеренное значение УЭП. мСм/см: С - измеренное значение массовой доли растворенных веществ в воде, %; Соиап - значения верхних пределов запрограммированных диапазонов измерений УЭП, мСм/см. и массовой доли растворенных веществ в воде. %. по токовому выходу соответственно. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 i |
|
Параметры электрического питания: а) напряжение переменного тока. В: - для кондуктометра исполнений МАРК-1102, МАРК-1102/1 |
1 220 Г;2; |
|
- для кондуктометра исполнений МАРК-1102/36. МАРК-1102/1/36 |
зб:1 |
|
б) частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность при номинальном значении напряжения питания. |
15 |
|
В А, не более |
1 |
|
1 |
2 |
|
Габаритные размеры, мм, не более: а) блок преобразовательный щитового исполнения (без кабеля) | |
|
-высота |
115 |
|
-ширина |
146 |
|
-длина |
252 i |
|
б) блок преобразовательный настенного исполнения (без кабеля) | |
|
-высота |
95 |
|
-ширина |
170 |
|
-длина |
266 |
|
в) блок датчика БД-1102: | |
|
1) блок усилителя | |
|
- высота |
30 |
|
- ширина |
70 |
|
- длина |
150 |
|
2) индуктивный датчик электрической проводимости InPro 7250 ST (без кабеля) | |
|
- высота |
36 |
|
- ширина |
47 |
|
- длина |
250 |
|
г) блок датчика БД-1102/1 (без кабеля) | |
|
-диаметр |
0120 |
|
-длина |
320 |
|
Масса, кг, не более: | |
|
- блок преобразовательный |
2.6 |
|
- блок датчика БД-1102: | |
|
1) блок усилителя |
0.3 |
|
2) индуктивный датчик электрической проводимости InPro 7250 ST |
0.5 |
|
(без кабеля) | |
|
- блок датчика БД-1102/1 (без кабеля) |
1.0 |
|
Рабочие условия эксплуатации: | |
|
-температура окружающего воздуха, °C |
от +5 до -50 |
|
-относительная влажность окружающего воздуха при температуре +35 °C |
80 |
|
и более низких температурах без конденсации влаги. %, не более | |
|
- атмосферное давление, кПа |
от 84.0 до 106.7 |
|
Параметры анализируемой среды: | |
|
а) температура (диапазон температурной компенсации), °C | |
|
1) при измерении УЭП |
от 0 до -70 |
|
2) при измерении массовой доли растворенных веществ в воде: | |
|
- NaCl |
от 0 до +60 |
|
- NaOH |
от 0 до -г 70 |
|
- HNO3 |
от 0 до -50 |
|
- H2SO4 |
от 0 до -70 |
|
- НС1 |
от 0 до -50 |
|
б) давление, МПа, не более |
0.8 |
|
Средний срок службы кондуктометров, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
40000 |
наносится с внешней стороны на заднюю панель блока преобразовательного щитового исполнения и нижнюю поверхность блока преобразовательного настенного исполнения методом наклейки, на титульный лист руководства по эксплуатации и паспорт типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность кондуктометров
|
Наименование |
Количество, штук, на исполнение МАРК- | |||
|
1102 |
1102/36 |
1102/1 |
1102/1 36 | |
|
Блок преобразовательный: -щитового исполнения; - настенного исполнения. |
1 |
1 |
1 |
1 |
|
Блок датчика: -БД-1102; -БД-1102/1. |
* |
+ |
* | |
|
Кабель соединительный |
* * |
** |
+ * |
*♦ |
|
Комплект монтажных частей |
1 |
1 |
1 |
1 |
|
Комплект монтажных частей (для блоков преобразовательных щитового исполнения) |
1 |
1 |
- |
- |
|
Руководство по эксплуатации |
1 |
1 |
1 |
1 |
|
Паспорт |
1 |
1 |
1 |
1 |
|
* Количество по согласованию с заказчиком, но не более двух. ** Количество соответствует количеству блоков датчика БД-1102. | ||||
осуществляется по документу ВР56.00.000РЭ. Приложении А1 «Кондуктометр/концентратомер МАРК-1102. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 28 июля 2017 г.
Основные средства поверки:
- рабочий эталон второго разряда - кондуктометр лабораторный КЛ-С-1А (регистрационный номер 46635-11);
термометр лабораторный электронный Л Т-300 (регистрационный номер 61806-15). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых кондуктометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт, и на блок преобразовательный.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к кондуктометрам/ концентратомерам МАРК-1102ГОСТ 13350-78 Анализаторы жидкости кондуктометрические ГСП. Общие технические условия.
ГОСТ 8.457-2015 ГСП. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей.
ГОСТ Р 8.722-2010 ГСП. Анализаторы жидкости кондуктометрические. Методика поверки.
ТУ 4215-033-39232169-2009 Кондуктометр/концентратомер МАРК-1102. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «ВЗОР» (ООО «ВЗОР»)
ИНН 5261003830
Адрес: 603003, г. Н. Новгород, ул. Заводской парк. д.ЗЗ
Юридический адрес: 603009. г. Нижний Новгород, ул. Героя Елисеева, д. 7. кв. 24 Телефон (факс): (831) 229-65-50
Web-сайт: //vzornn.ru
E-mail: market@vzor.nnov.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»
(ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, г. Нижний Новгород, ул. Республиканская. 1
Телефон (факс): (831) 428-78-78. (831) 428-57-95
Web-сайт: //www.nncsm.ru
E-mail: mail@nncsm.ru
Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа№ 30011-13 от 27.11.2013 г.
