ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины испытательные универсальные электромеханические X-Pro

Машины испытательные универсальные электромеханические X-Pro (далее - машины) предназначены для измерений силы при проведения механических испытаний материалов (черных и цветных металлов и их сплавов, резины, пластмасс, тканей, керамики, бетона, композитов, древесины и других) и образцов или готовых изделий в режимах растяжения, сжатия и изгиба.

Принцип действия машин основан на преобразовании электрической энергии системой автоматизированного электропривода переменного тока в механическую энергию линейного перемещения подвижной траверсы с целью деформирования испытательных образцов при одновременном измерении нормированных значений силы.

Конструктивно машины состоят из силовой рамы, установленной на основании, включающей направляющие и шарико-винтовые пары (ШВП), подвижной траверсы, датчика силоизмерительного, датчика контроля перемещения, приспособления для испытаний образцов на сжатие, верхней и нижней штанг для крепления пассивного активного захватов, блока конечных аварийных выключателей, электропривода микропроцессорной системы управления, устройства ввода-вывода.

Машины комплектуются одним или несколькими датчиками силоизмерительными различными диапазонами измерений, не превышающими верхний предел измерений силы машины.

По требованию заказчика машины могут быть укомплектованы устройствами измерений деформации стационарного или навесного исполнения с аналоговым или цифровым выходным сигналом, системами температурных испытаний или климатическими камерами.

Процесс деформирования образца начинается при перемещении подвижной траверсы в заданном направлении. При этом электрические сигналы от датчика силоизмерительного и датчика перемещения начинают поступать в блок микропроцессорных контроллеров управления и измерений, в котором происходит их синхронное преобразование в значения силы и перемещения подвижной траверсы. Процесс деформирования образцов происходит по заданной программой методике и заканчивается в случае разрыва образца или достижении какого-либо критерия останова испытания.

Микропроцессорная система управления и измерений, включающая блок микропроцессорных контроллеров и электронного устройства ввода-вывода, осуществляет прием, обработку и хранение сигналов от датчиков измерительной системы: силоизмерительных, перемещения подвижной траверсы, блока конечных выключателей, а также вырабатывает сигналы для управления машиной и процессом испытания. В качестве электронного устройства ввода-вывода в машинах может использоваться пульт оператора (пульт) или персональный компьютер (ПК) или ноутбук.

Модификации машин имеют обозначения X-Pro A.B.C, где: X-Pro - обозначение типа машин по каталогу изготовителя;

A - цифровой индекс, соответствующий верхнему пределу измерений силы (нагрузки), кН, (может принимать значения 5, 10, 20, 50, 100, 200, 300, 500, 600);

B - цифровой индекс, обозначающий исполнение машин по высоте (1 - укороченная, 2 - стандарт, 3 - удлиненная);

цифровой индекс, обозначающий пределы допускаемой относительной силы (нагрузки), (может принимать значения 05, 1, 2 при значениях относительной погрешности измерений силы 0,5,  1,  2  %

машин осуществляется методом визуального осмотра бирки, прикреплённой на боковую стенку корпуса машины, где отображена информация о типе, модификации, наименовании изготовителя, заводском номере, знаке утверждения типа. Заводской номер в виде арабских цифр наносится на бирку ударно-точечным методом.

Цветовое исполнение машин может меняться по требованию заказчика или по решению изготовителя.

Нанесение знака поверки на машины не предусмотрено.

Пломбирование машин не предусмотрено.

Общий вид машин представлен на рисунках 1 - 2.

Общий вид бирки представлен на рисунке 3.

Место

нанесения

бирки

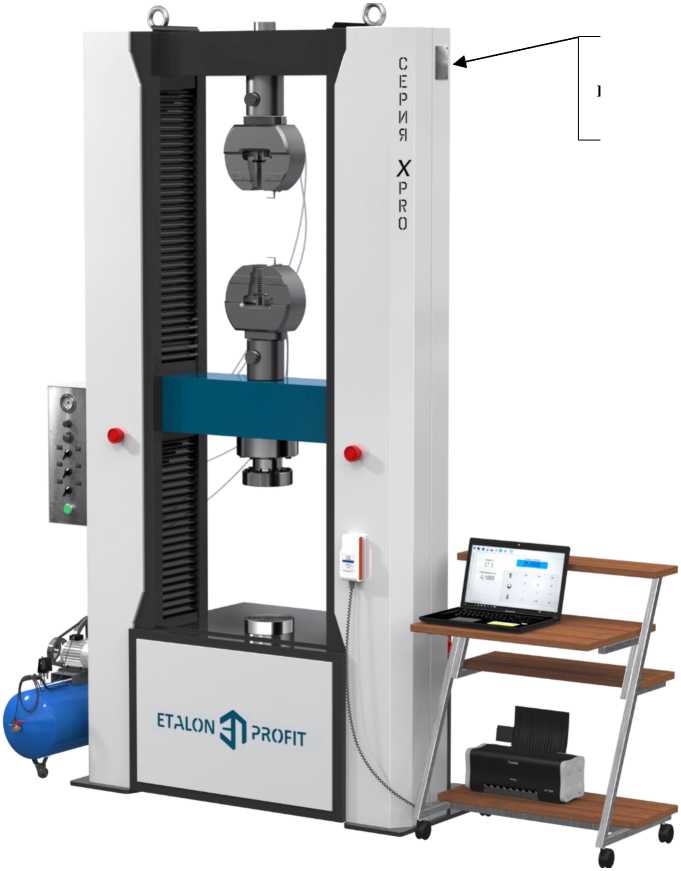

Рисунок 1 - Общий вид машин X-Pro

Место

нанесения

бирки

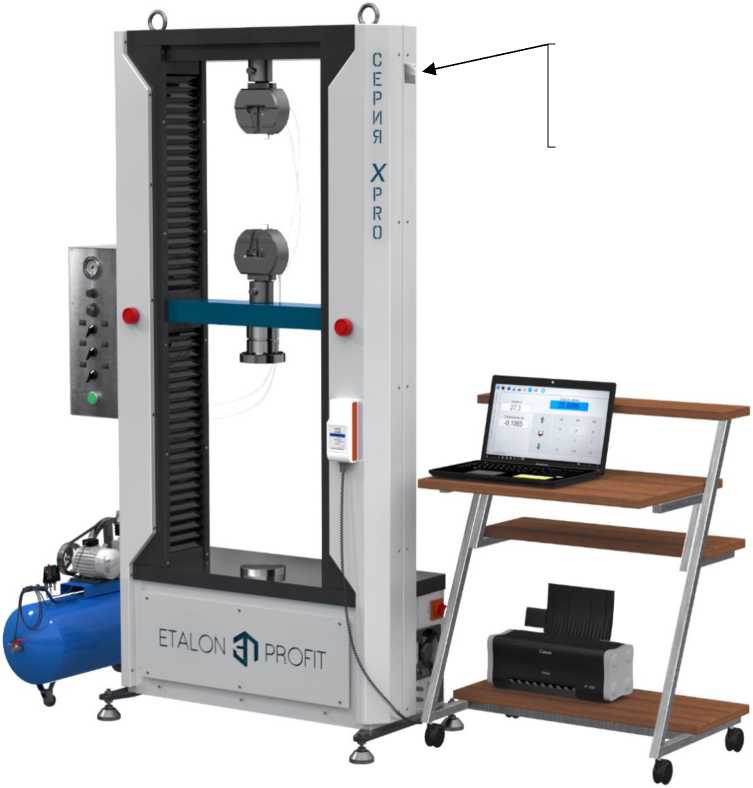

Рисунок 2- Общий вид машин X-Pro

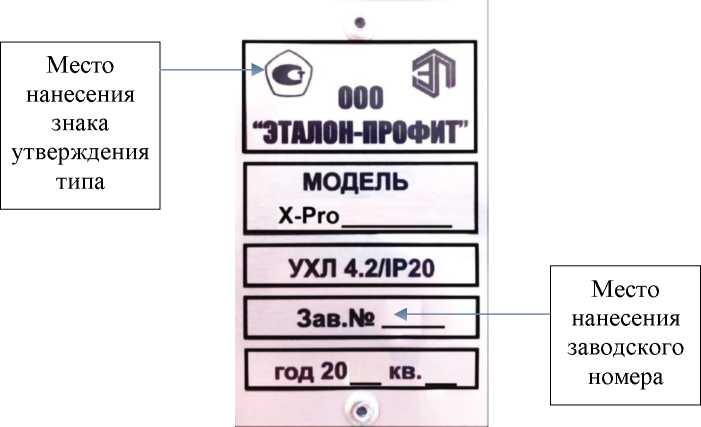

Рисунок 3 - общий вид бирки

Внешнее программное обеспечение (далее - ПО), устанавливаемое на устройство ввода-вывода информации, является метрологически значимым и предназначено для управления машиной, сбора информации от датчиков силоизмерительных и датчика перемещения траверсы, обработки результатов испытаний, их отображения и вывода.

Машины имеют защиту ПО от преднамеренных изменений, реализованную путем защиты блока микропроцессорных контроллеров от чтения и записи исполняемого кода. Доступ к ПО ограничен паролями. Уровень защиты ПО от преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические

Таблица 5 - Основные технические

* - Минимально и максимально возможные значения нижнего и верхнего пределов измерений линейной скорости перемещения подвижной траверсы указываются в индивидуальных паспортах на машины.

наносится методом офсетной печати на паспортную табличку (бирку), прикрепляемую на корпус машины.

Таблица 6 - Комплектность

приведены в пункте 12 «Подготовка к работе» документа X-Pro (5 - 100) ПС «Машины испытательные универсальные электромеханические X-Pro. Паспорт» и «Подготовка к работе» документа X-Pro (200 -универсальные электромеханические X-Pro. Паспорт».

Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;

Государственная поверочная схема для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

ТУ 26.51.62-009-06941442-23 «Машины испытательные универсальные электромеханические X-Pro. Технические условия»;

ГОСТ 28840-90 «Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования».

Общество с ограниченной (ООО «Эталон-Профит») ИНН 3702173112

Адрес юридического лица: 153023, Ивановская обл., г. Иваново, ул. Революционная, д. 81А

Тел.: 8 (4932) 57-43-34

Web-сайт: www.etalon-profit.ru

E-mail: office@etalon-profit.ru
