МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

22 августа 2019 г.

Москва

О внесении изменений в описание типа на весы электронные тензометрические автомобильные АВС-02

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерении, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО НПП «Технософт» от 26 марта 2019 г. № 47 приказываю:

• 1.  Внести изменения в описание типа на весы электронные тензометрические автомобильные АВС-02, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56148-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

сертификат: 00E1036EE32711K80E9E0071BFC5DO276 Кому выдан: Голубее Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» августа 2019 г. № 1975

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные тензометрические автомобильные АВС-02

Весы электронные тензометрические автомобильные АВС-02 (далее - весы) предназначены для измерения массы автотранспортных средств и определения массы грузов, перевозимых автомобильным транспортом, в режиме статического взвешивания.

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных датчиков, возникающих под действием нагрузок, передающихся от грузоприемного устройства, в электрические аналоговые/цифровые сигналы, величины которых пропорциональны приложенным нагрузкам, с последующей индикацией результатов измерений на индикаторе.

Весы состоят из грузоприемного устройства (далее - ГПУ), имеющего одну или несколько секций со встроенными весоизмерительными тензорезисторными датчиками (далее -датчик), индикатора и периферийных устройств (компьютер, принтер).

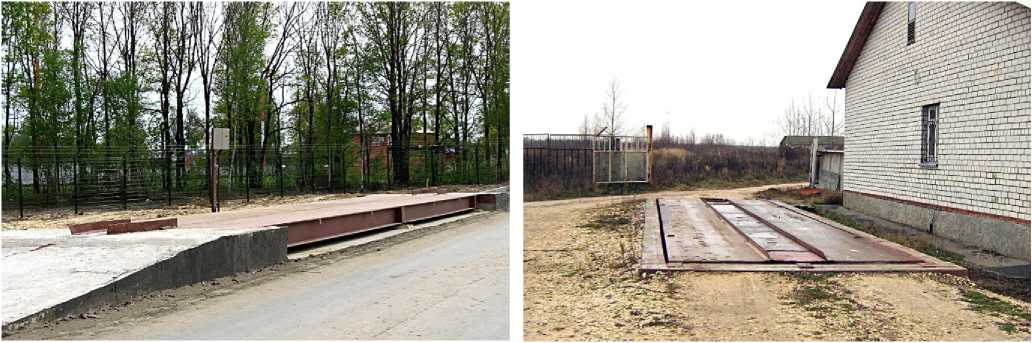

надземное исполнение                           врезное исполнение

Рисунок 1 - Общий вид весов

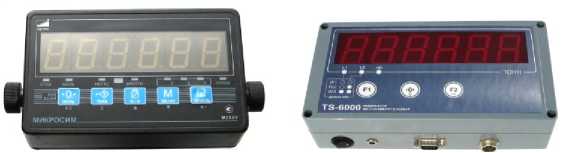

«Микросим-06»            TS-6000

Рисунок 2 - Общий вид электронных весоизмерительных устройств

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство полуавтоматической установки на нуль (T.2.7.2.2);

• - устройство слежения за нулем (T.2.7.3);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1).

В качестве индикатора используется прибор весоизмерительный «Микросим-06» или весовой индикатор «TS-6000», производства ООО НПП “Технософт”.

В весах применяются следующие весоизмерительные тензорезисторные датчики:

• - С, модификации С16А производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия, (регистрационный № 20784-09).

• - С, модификация С16, производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия, (регистрационный № 60480-15);

• - «740», производства фирмы «Tecnicas de Electronica y Automatismos, S.A.», Испания, «UTILCELL», Испания (регистрационный № 50842-12);

• - Single shear beam модификации «8», Dual shear beam модификации «9», Column моди-фикаци «14», производства фирмы «Zhonghang Electronic Measuring Instruments Co., Ltd (ZEMIC)», КНР (регистрационный № 55371-13);

• - ZS, производства фирмы «Keli Sensing Techology (Ningbo) Co., Ltd», КНР (регистрационный № 57674-14);

• - QS, S, производства фирмы «Keli Sensing Techology (Ningbo) Co., Ltd», КНР (регистрационный № 57673-14);

• - WBK, производства фирмы «CAS Corporation», Корея (регистрационный № 56685-14);

• - МВ150, производства ЗАО «ВИК «Тензо-М», Московская обл., п.Красково (регистрационный № 44780-10).

Индикатор эксплуатируется в отапливаемом помещении или в специальном шкафу, в условиях температур не ниже минус 30 °С.

Индикатор может оснащаться интерфейсами связи (RS-232/485) с внешними электронными устройствами (например, ЭВМ, принтер, дублирующие табло) для передачи результатов измерений.

Значения максимальной нагрузки Max (Mахi диапазонов взвешивания многодиапазонных весов), минимальной нагрузки Min (Mini диапазонов взвешивания многодиапазонных весов), поверочного интервала e (ei диапазонов взвешивания многодиапазонных весов) наносятся на маркировочную табличку, закрепляемую на ГПУ и индикаторе весов.

Весы могут иметь один, два или три диапазона взвешивания.

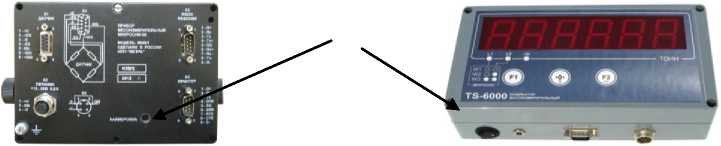

Места установки пломб для защиты от несанкционированного доступа показаны на рисунке 3.

Место нанесения

мастичной пломбы

«Микросим-06»                           TS-6000

Рисунок 3 - Место пломбировки

Модификации весов имеют обозначение АВС-02.[МММ] [К] [И], где: АВС-02- тип весов;

МММ - максимальная нагрузка (Max), т;

К- количество секций грузоприемного устройства (может принимать значения 1, 2, 3 или 4);

И - количество диапазонов взвешивания (может принимать значения 1, 2 или 3).

Программное обеспечение (далее — ПО) весов реализовано аппаратно, является встроенным и состоит из метрологически значимой и незначимой частей.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора при его включении.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя. Изменение ПО весов через интерфейс пользователя невозможно.

Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используется:

• - переключатель юстировки (в приборах «Микросим-06» - микрокнопка, в индикаторах TS-6000 - перемычка на печатной плате) внутри пломбируемого корпуса;

• - несбрасываемый счетчик событий.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Метрологические и технические характеристики

Таблица 2-Метрологические характеристики однодиапазонных модификаций весов

Таблица 3-Метрологические характеристики двух- и трехдиапазонных модификаций весов

Габаритные размеры и масса секций грузоприемного устройства (ГПУ) приведены в таблице 4.

Таблица 4

Знак утверждения типа наносится на маркировочные таблички, расположенные на индикаторе и/или на корпусе грузоприемного устройства весов и типографским способом на титульные листы эксплуатационной документации.

Таблица 5 - Комплектность средства измерений

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в пункте 1.5 руководства по эксплуатации на весы.

Основные средства поверки: гири, соответствующие классам точности М1, М1-2 по ГОСТ OIML R 111-1-2009.

Знак поверки наносится на корпус индикатора.

«Весы электронные тензометрические автомобильные АВС-02. Руководство по эксплуатации. Паспорт», раздел «Методика проведения измерений».

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

ГОСТ 8.021-2015 «Государственная поверочная схема для средств измерений массы»

ТУ 4274-006-42324351-13 «Весы электронные тензометрические автомобильные АВС-02»

Общество с ограниченной ответственностью научно-производственное предприятие «Технософт» (ООО НПП «Технософт»)

Адрес: 390042, г. Рязань, ул. Станкозаводская, д.7е

ИНН 5047169114

Телефон /факс +7(4912)33-16-13

E-mail: info@technosoft.ryazan.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46.

Телефон/факс: +7(495) 437-55-77 / 437-56-66.

Web-сайт: www.vniims.ru;

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
