МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№ ⁹⁰⁶______

Москва

О внесении изменений в сведения об утвераденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузин) внести изменения в сведения об утвержденном типе средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».

• 4.  Контроль за исполнением настоящего приказа возложить

  на заместителя Руководителя Госстандарта и.с.1 олуоева.

  Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

  Заместитель Руководителя

  ^.В.Кулешов

Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374 Кому выдан: Кулешов Алексей Владимирович Действителен: с 15.09.2020 до 15.09.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «01» июня 2021 г. № 906

Лист № 1 Регистрационный № 56231-14 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки измерительные «Мера-МР»

Установки измерительные «Мера-МР» (далее - установки) предназначены для непрерывных автоматизированных измерений массового расхода и массы скважинной жидкости, нефти и воды, а также объемного расхода и объема попутного нефтяного газа в составе нефтегазоводяной или газоконденсатной смеси без предварительной сепарации многофазного потока прямым методом динамических измерений.

Принцип действия установок основан на измерениях объемного содержания, плотности и скорости течения нефти, воды и попутного нефтяного газа с применением многофазных расходомеров (далее - МФР) с последующим вычислением массы и массового расхода нефти (жидкости в составе нефтегазоводяной смеси), массы и массового расхода нефти без учета воды, объема и объемного расхода попутного нефтяного газа, приведенного к стандартным условиям, и объемной доли воды в жидкости с помощью вычислительного компьютера МФР.

В зависимости от исполнения в состав установок входят технологический блок (далее - БТ), блок контроля и управления (далее - БК), блок переключения скважин (далее - БПС). БПС предназначен для размещения, укрытия и обеспечения условий нормальной работы устанавливаемого в нем распределительного устройства (далее - РУ), служащего для поочередного подключения одной из нефтяных скважин к МФР, расположенному в БТ, а остальных - к коллектору. РУ может находиться как в БПС, так и в БТ.

В БТ размещены:

• - МФР;

• - трубопроводная обвязка, служащая для соединения выходов МФР, с выходным коллектором, а входа МФР - с распределительным устройством;

• - средства измерений (далее - СИ) давления, температуры;

• - устройство для ручного отбора проб.

В БК размещены:

• - шкаф управления с контроллером, предназначенным для сбора информации и для управления БПС, а также для архивирования, индикации информации и передачи ее на верхний уровень;

• - шкаф силовой для питания систем БТ и БК;

• - вторичные устройства для СИ, установленных в БТ.

Перечень основных СИ, которыми комплектуются исполнения установок, приведен в таблице 1. СИ, входящие в состав установки, определяются на основании требований опросного листа на установку или технического задания заказчика.

Т а б л и ц а 1 - Перечень основных СИ, которыми комплектуются модификации установок

Общий вид установки представлен на рисунке 1.

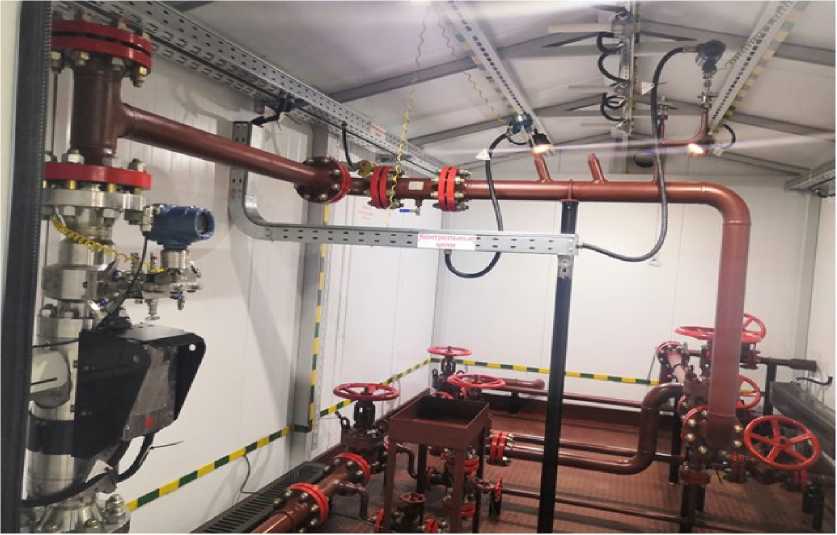

Рисунок 1 - Общий вид установки.

Схема пломбировки от несанкционированного доступа в зависимости от используемого контроллера, обозначение места нанесения знака поверки представлены на рисунках 2, 3, 4, 5.

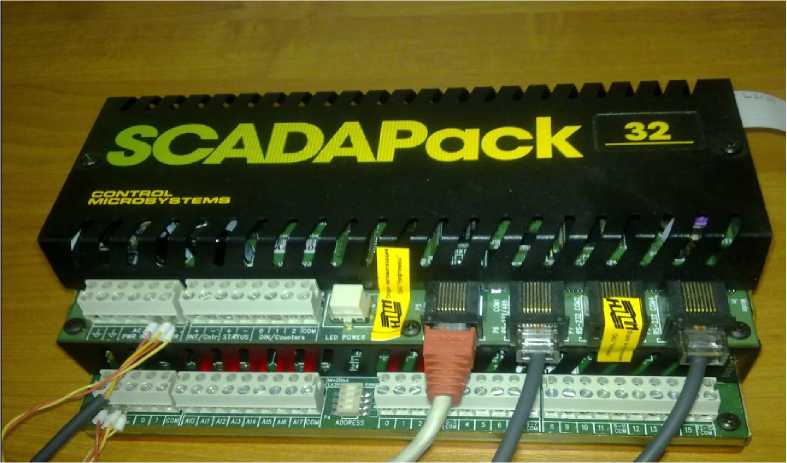

Рисунок 2 - Место пломбировки от несанкционированного доступа контроллера SCADAPack.

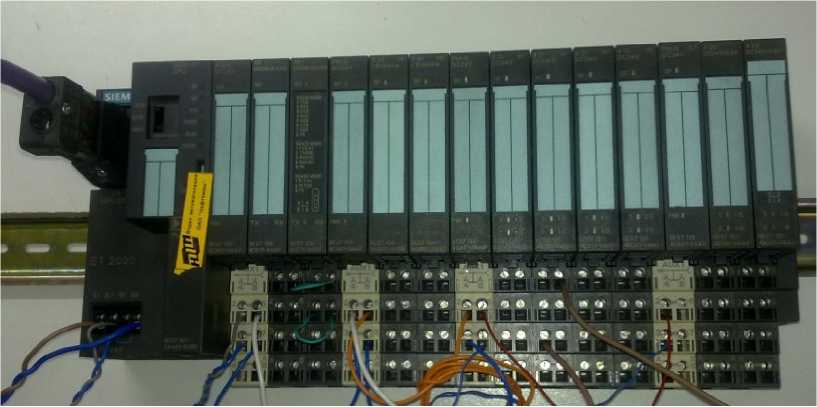

Рисунок 3 - Место пломбировки от несанкционированного доступа устройства распределенного ввода-вывода SIMATIC ET200.

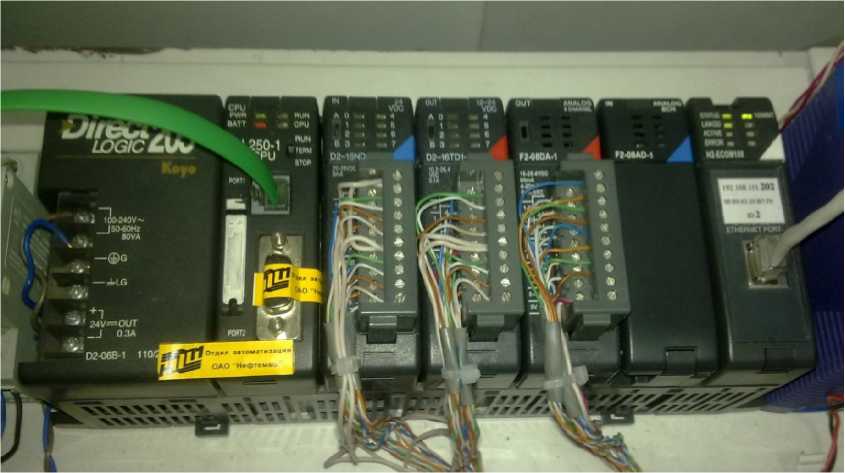

Рисунок 4 - Место пломбировки от несанкционированного доступа контроллера программируемого DirectLOGIC

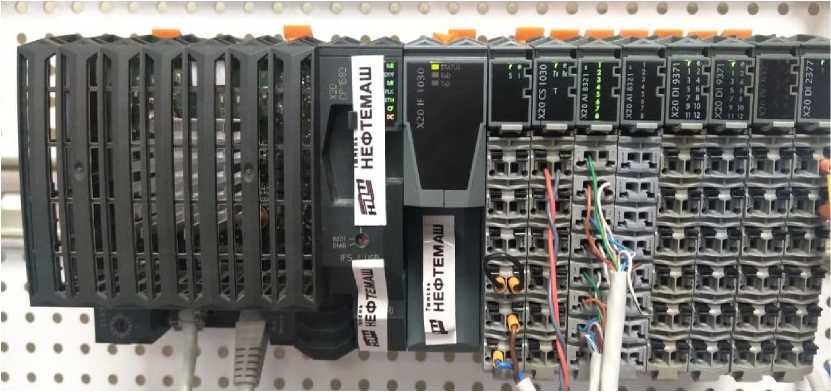

Рисунок 5 - Место пломбировки от несанкционированного доступа системы управления модульной B&R X20

Знак поверки установки наносится на свидетельство о поверке или в паспорте установки в виде оттиска поверительного клейма или наклейки.

Уровень защиты программного обеспечения (далее - ПО) соответствует уровню, указанному в описании типа МФР согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения». Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Метрологические и основные технические характеристики установок приведены в таблицах 3 и 4.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится в центре титульных листов руководства по эксплуатации и паспорта установок типографским способом, на таблички БТ, БК - методом аппликации или шелкографией.

Комплектность установок приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

приведены в инструкции «ГСИ. Масса нефти и объем попутного нефтяного газа. Методика измерений с применением установок измерительных «МЕРА-МР» (свидетельство об аттестации № 01.00257-2013/87014-16). регистрационный номер в Федеральном реестре методик измерений ФР.1.29.2021.38748.

• 1. ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков».

• 2. ТУ 3667-054-00137182-2013 Технические условия Установки измерительные «Мера-МР».

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «01» июня 2021 г. № 906

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
