МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

20 февраля 2019 г.

№ 299

Москва

О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Кемеровской области

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент), и в связи с обращением ООО «РУСЭНЕРГОСБЫТ» от 20 декабря 2018 г. № 7397-ПР-РЭС/18 приказываю:

1. Внести изменения в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Кемеровской области, зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 72539-18, изложив его в новой редакции согласно приложению к настоящему приказу.
2. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.
3. Контроль за исполнением настоящего приказа оставляю за собой.

/-----------------------------------ч

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

С.С. Голубев

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат; 00E1036EE32711E880E9E0071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

< _______

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «20» февраля 2019 г. № 299 ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

(в редакции, утвержденной приказом Росстандарта № 299 от 20.02.2019 г.)

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Кемеровской области предназначена для измерений активной и реактивной электроэнергии, а также для автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением, распределенной функцией измерения и состоит из 257 измерительных каналов (ИК).

Измерительные каналы состоят из трех уровней АИИС КУЭ:

1- й уровень - измерительно-информационный комплекс (ИИК), включающий в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;
2- й уровень - информационно-вычислительный комплекс регионального Центра энергоучета (ИВКЭ), реализован на базе устройства сбора и передачи данных RTU-327 (УСПД), выполняющего функции сбора, хранения результатов измерений и передачи их на уровень ИВК;
3- й уровень - информационно-вычислительный комплекс (ИВК) включает в себя Центр сбора данных ОАО «РЖД» на базе ПО «Энергия АЛЬФА 2», сервер ООО «РУСЭНЕРГОСБЫТ» на базе ПО «АльфаЦЕНТР» и ПО «Энергия АЛЬФА 2», yCCB-16HVS, yCCB-35HVS, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в сигналы, которые по вторичным измерительным цепям поступают на измерительные входы счетчика электроэнергии. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы УСПД, где осуществляется формирование и хранение поступающей информации.

Далее по основному каналу связи, организованному на базе волоконно-оптической линии связи, данные передаются в Центр сбора данных ОАО «РЖД», где происходит оформление отчетных документов. При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи стандарта GSM. Передача информации об энергопотреблении на сервер ООО «РУСЭНЕРГОСБЫТ» производится автоматически, путем межсерверного обмена.

Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в счетчике, либо в УСПД, либо в ИВК.

Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) за электронно-цифровой подписью ООО «РУСЭНЕРГОСБЫТ» в виде макетов XML формата 50080, 51070, 80020, 80030, 80040, 80050, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером ООО «РУСЭНЕРГОСБЫТ» по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.

Сервер ООО «РУСЭНЕРГОСБЫТ» также обеспечивает сбор/передачу данных по электронной почте Internet (E-mail) при взаимодействии с АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ в виде макетов XML формата 50080, 51070, 80020, 80030, 80040, 80050, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени. СОЕВ создана на основе приемников сигналов точного времени от спутниковой глобальной системы позиционирования (GPS) yCCB-16HVS, УССВ - 35HVS (УССВ). В состав СОЕВ входят часы УСПД, счетчиков, Центра сбора данных ОАО «РЖД» и сервера ООО «РУСЭНЕРГОСБЫТ».

Сервер ООО «РУСЭНЕРГОСБЫТ» оснащен приемником сигналов точного времени УССВ-^HVS. Резервным источником сигналов точного времени служит тайм-сервер ФГУП «ВНИИФТРИ» (NTP-сервер). Сравнение показаний часов сервера ООО «РУСЭНЕРГОСБЫТ» и УССВ происходит с периодичностью один раз в 10 минут. Синхронизация осуществляется при расхождении показаний часов сервера ООО «РУСЭНЕРГОСБЫТ» и УССВ на величину более чем ±1 с. В случае синхронизации сервера ООО «РУСЭНЕРГОСБЫТ» посредством резервного источника сигналов точного времени сравнение показаний часов ИВК и NTP-сервера происходит с периодичностью один раз в 10 мин. Синхронизация осуществляется при расхождении показания часов ИВК и NTP-сервера на величину более чем ±1 с.

Центр сбора данных ОАО «РЖД» оснащен приемником сигналов точного времени УССВ-35HVS. Сравнение показаний часов Центра сбора данных ОАО «РЖД» и УССВ происходит при каждом сеансе связи сервер - УССВ. Синхронизация осуществляется при расхождении показаний на величину более чем ±1 с.

Сравнение показаний часов УСПД и Центра сбора данных ОАО «РЖД» происходит при каждом сеансе связи УСПД - сервер. Синхронизация осуществляется при расхождении показаний на величину более чем ±1 с.

Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи счетчик - УСПД. Синхронизация осуществляется при расхождении показаний на величину более чем ± 1 с.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР», ПО «Энергия АЛЬФА 2» в состав которого входят программы, указанные в таблицах 1 - 2.

ПО предназначено для автоматического сбора, обработки и хранения данных, отображения полученной информации в удобном для анализа и отчётности виде, взаимодействия со смежными системами.

ПО обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое ПО «АльфаЦЕНТР», ПО «Энергия АЛЬФА 2».

Таблица 1 - Идентификационные данные ПО ИВК Центра сбора данных ОАО «РЖД»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Энергия АЛЬФА 2
Номер версии (идентификационный номер) ПО	не ниже 2.0.0.2
Цифровой идентификатор ПО (MD 5, enalpha.exe)	17e63d59939159ef304b8ff63121df60

Таблица 2 - Идентификационные данные ПО ИВК ООО «РУСЭНЕРГОСБЫТ»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	АльфаЦЕНТР
Номер версии (идентификационный номер) ПО	не ниже 12.01
Цифровой идентификатор ПО (MD 5, ac metrology.dll )	3E736B7F380863F44CC8E6F7BD211C54
Идентификационное наименование ПО	Энергия АЛЬФА 2
Номер версии (идентификационный номер) ПО	не ниже 2.0.0.2
Цифровой идентификатор ПО (MD 5, enalpha.exe)	17e63d59939159ef304b8ff63121df60

Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений - «средний», в соответствии с Р 50.2.077-2014.

Уровень защиты ПО «Энергия АЛЬФА 2» от непреднамеренных и преднамеренных изменений - «высокий», в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ, метрологические и технические характеристики приведены в таблицах 3 - 4.

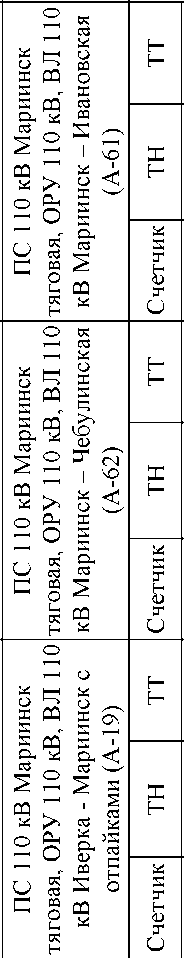

Таблица 3 - Состав ИК АИИС КУЭ и их основные метрологические и технические характеристики

Номер ИК	Наимено -вание объекта учета	Состав ИК АИИС КУЭ					КТТ-КТН-КСЧ	Вид энергии	Метроло характер	гические истики
		Вид СИ, класс точности, коэффициент трансформации, регистрационный номер в Федеральном информационном фонде (Рег. №)		Обозначение, тип		ИВКЭ			Основная погрешность (±6), %	Погрешност ь в рабочих условиях (±6), %
1	2	3		4		5	6	7	8	9
1	ПС 110 кВ Тутальская-тяговая, ввод Т-1 110 кВ	н н	Кт 0,2S Ктт=100/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,1
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Кт C),2S/0,5 Ксч=1 №31857-06	A1802RALQ-P4GB-DW-4
2	ПС 110 кВ Тутальская-тяговая, ввод Т-2 110 кВ	н н	Кт 0,2S Ктт=100/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,1
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Кт C),2S/0,5 Ксч=1 №31857-06	A1802RAL-P4GB-DW-4

1	2	3		4		5	6	7	8	9
	ПС 110 кВ Тутальская-тяговая, ЗРУ 10 кВ, яч.4, Ф- 4		Кт=0,5	А	ТПЛ-10
		н н	Ктт=50/5	В	-
			№1276-59	С	ТПЛ-10
		К н	Кт=0,2	А		RTU-327	о о о	Активная	1,0	5,6
3			Ктн=10000/100	В	НАМИ-10	Рег. №
			№11094-87	С		41907-09		Реактивная	2,2	3,4
		Счетчик	Кт=0,58/1 Ксч=1 №16666-97	EA05RL-B-3
	ПС 110 кВ Тутальская-тяговая, ЗРУ 10 кВ, Ф-5		Кт=0,5	А	ТПЛ-10
		н н	Ктт=300/5	В	-
			№1276-59	С	ТПЛ-10
		К н	Кт=0,2	А		RTU-327	о о о <о	Активная	1,0	5,6
4		К н	Ктн=10000/100 №11094-87	В С	НАМИ-10	Рег. № 41907-09	о о о <о	Реактивная	2,2	3,4
		Счетчик	Кт=0,58/1
			Ксч=1		EA05RL-B-3
			№16666-97
	ПС 110 кВ Тутальская-тяговая, ЗРУ 10 кВ, Ф-6		Кт=0,5	А	ТПЛ-10
		н н	Ктт=200/5	В	-
			№1276-59	С	ТПЛ-10
		К н	Кт=0,2	А		RTU-327	о о о ■'Г	Активная	1,0	5,6
5		К н	Ктн=10000/100 №11094-87	В С	НАМИ-10	Рег. № 41907-09	о о о ■'Г	Реактивная	2,2	3,4
		Счетчик	Кт=0,58/1
			Ксч=1		EA05RL-B-3
			№16666-97

1	2		3		4		5	6	7	8	9
		тяговая, ОРУ 110 кВ, отпайка ВЛ-110кВ Юргинская - Яшкинская-1		Kr=0,2S	А	ТГФМ-110 II*
	ПС 110 кВ Тальменка-		н н	Ктт=50/1	В	ТГФМ-110 II*
				№36672-08	С	ТГФМ-110 II*
				Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-08	А	НАМИ-110 УХЛ1	RTU-327 Рег. №	о о о	Активная	0,5	2,0
6			К н		В	НАМИ-110 УХЛ1	RTU-327 Рег. №		Активная	0,5	2,0
			К н		С	НАМИ-110 УХЛ1	41907-09		Реактивная	1,1	2,0
			Счетчик	Kr=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
		тяговая, ОРУ 110 кВ, отпайка ВЛ-110кВ Юргинская - Яшкинская-2		Kr=0,2S	А	ТГФМ-110 II*
	ПС 110 кВ Тальменка-		н н	Ктт=50/1	В	ТГФМ-110 II*
				№36672-08	С	ТГФМ-110 II*
				Кт=0,2 Ктн=110000/^3/100/^	А	НАМИ-110 УХЛ1	RTU-327 Рег. №	о о о	Активная	0,5	2,0
7			К н	Кт=0,2 Ктн=110000/^3/100/^	В	НАМИ-110 УХЛ1	RTU-327 Рег. №		Активная	0,5	2,0
			К н	3 №24218-08	С	НАМИ-110 УХЛ1	41907-09		Реактивная	1,1	2,0
			Счетчик	Kr=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
	ПС 110 кВ Тальменка-тяговая, ЗРУ 10 кВ, Ф-3			Кт=0,5	А	ТПЛ-10
			н н	Ктт=100/5	В	-
				№1276-59	С	ТПЛ-10
8			К н	Кт=0,2 Ктн=10000/100 №11094-87	А В С	НАМИ-10	RTU-327 Рег. № 41907-09	2000	Активная Реактивная	1,0 2,2	5,6 3,4
			Счетчик	Kr=0,5S/1 Ксч=1 №16666-97	EA05RL-B-3

1	2		3		4		5	6	7	8	9
	ПС 110 кВ Тальменка-тяговая, ЗРУ 10 кВ, Ф-4			Kt=0,2S	А	ТЛО-10
			н н	Ктт=100/5	В	-
				№25433-03	С	ТЛО-10
9			К н	Кт=0,2 Ктн=10000/100 №11094-87	А В С	НАМИ-10	RTU-327 Рег. № 41907-09	2000	Активная Реактивная	0,8 1,4	2,6 4,0
			Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RL-B-3
	ПС 110 кВ Тальменка-тяговая, ЗРУ 10 кВ, Ф-5			Kt=0,2S	А	ТЛО-10
			н н	Ктт=50/5	В	-
				№25433-03	С	ТЛО-10
10			К н	Кт=0,2 Ктн=10000/100 №11094-87	А В С	НАМИ-10	RTU-327 Рег. № 41907-09	о о о	Активная Реактивная	0,8 1,4	2,6 4,0
			Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RAL-P1B-3
		тяговая, ОРУ 110 кВ, отпайка ВЛ 110 кВ Юргинская - Яшкинская-1		Kt=0,2S	А	ТГФМ-110 II*
	ПС 110 кВ Литвиново-		н н	Ктт=50/1	В	ТГФМ-110 II*
				№36672-08	С	ТГФМ-110 II*
				Кт=0,2 Kth=110000/V3/100/V 3 №24218-03	А	НАМИ-110 УХЛ1	RTU-327 Рег. №	о о о	Активная	0,5	2,0
11			К н		В	НАМИ-110 УХЛ1	RTU-327 Рег. №		Активная	0,5	2,0
			К н		С	НАМИ-110 УХЛ1	41907-09		Реактивная	1,1	2,0
			Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
12	ПС 110 кВ Литвиново-тяговая, ОРУ 110 кВ, отпайка ВЛ 110 кВ Юргинская - Яшкинская-2	н н	Kt=0,2S Ктт=50/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
13	ПС 110 кВ Литвиново-тяговая, ЗРУ 10 кВ, Ф-3	н н	Kt=0,2S Ктт=100/5 №25433-03	А	ТЛО-10	RTU-327 Рег. № 41907-09	2000	Активная Реактивная	0,8 1,4	2,6 4,0
				В	-
				С	ТЛО-10
		К н	Кт=0,2 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RL-B-3
14	ПС 110 кВ Литвиново-тяговая, ЗРУ 10 кВ, Ф-4	н н	Кт=0,5 Ктт=100/5 №1276-59	А	ТПЛУ-10	RTU-327 Рег. № 41907-09	2000	Активная Реактивная	1,0 2,2	5,6 3,4
				В	-
				С	ТПЛУ-10
		К н	Кт=0,2 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RL-B-3

1	2	3		4		5	6	7	8	9
15	ПС 110 кВ Литвиново-тяговая, ЗРУ 10 кВ, Ф-5	н н	Кт=0,5 Ктт=100/5 №1276-59	А	ТПЛУ-10	RTU-327 Рег. № 41907-09	2000	Активная Реактивная	1,0 2,2	5,6 3,4
				В	-
				С	ТПЛУ-10
		К н	Кт=0,2 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Кт=0,58/1 Ксч=1 №16666-97	EA05RL-B-3
16	ПС 110 кВ Хопкино-тяговая, ввод Т-1 110 кВ	н н	Kr=0,2S Ктт=75/1 №53344-13	А	ТОГФМ-110	RTU-327 Рег. № 41907-09	82500	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТОГФМ-110
				С	ТОГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-13	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kr=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
17	ПС 110 кВ Хопкино-тяговая, ввод Т-2 110 кВ	н н	Kr=0,2S Ктт=75/1 №53344-13	А	ТОГФМ-110	RTU-327 Рег. № 41907-09	82500	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТОГФМ-110
				С	ТОГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-13	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kr=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
18	ПС 110 кВ Хопкино-тяговая, ЗРУ 10 кВ, Ф-7	н н	Kt=0,2S Ктт=100/5 №25433-03	А	ТЛО-10	RTU-327 Рег. № 41907-09	2000	Активная Реактивная	1,0 1,8	2,8 4,0
				В	-
				С	ТЛО-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RL-B-3
19	ПС 110 кВ Кузель-тяговая, ввод Т-1 110 кВ	н н	Kt=0,2S Ктт=75/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	82500	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
20	ПС 110 кВ Кузель-тяговая, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=75/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	82500	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
21	ПС 110 кВ Кузель-тяговая, РУ 10 кВ, Ф-4	н н	Kt=0,2S Ктт=100/5 №25433-03	А	ТЛО-10	RTU-327 Рег. № 41907-09	2000	Активная Реактивная	1,0 1,8	2,8 4,0
				В	-
				С	ТЛО-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RL-B-3
22	ПС 110 кВ Тайга, ввод Т-1 110 кВ	н н	Kt=0,2S Ктт=100/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,1
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALQ-P4GB-DW-4
23	ПС 110 кВ Тайга, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=100/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,1
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4

1	2	3		4		5	6	7	8	9
24	ПС 110 кВ Тайга, ЗРУ 6 кВ, Ф-703	н н	Кт=0,5 Ктт=300/5 №2363-68	А	ТПЛМ-10	RTU-327 Рег. № 41907-09	3600	Активная Реактивная	1,0 2,2	5,6 3,4
				В	-
				С	ТПЛМ-10
		К н	Кт=0,2 Ктн=6000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Кт=0,58/1 Ксч=1 №16666-97	EA05RL-B-3
25	ПС 110 кВ Тайга, ЗРУ 6 кВ, Ф-704	н н	Кт=0,5 Ктт=400/5 №1276-59	А	ТПЛ-10	RTU-327 Рег. № 41907-09	О о 00	Активная Реактивная	1,0 2,2	5,6 3,4
				В	-
				С	ТПЛ-10
		К н	Кт=0,2 Ктн=6000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Кт=0,58/1 Ксч=1 №16666-97	EA05RL-B-3
26	ПС 110 кВ Тайга, ЗРУ 6 кВ, Ф-707	н н	Кт=0,5 Ктт=200/5 №1276-59,2363-68	А	ТПЛ-10	RTU-327 Рег. № 41907-09	2400	Активная Реактивная	1,0 2,2	5,6 3,4
				В	-
				С	ТПЛМ-10
		К н	Кт=0,2 Ктн=6000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Кт=0,58/1 Ксч=1 №16666-97	EA05RL-B-3

1	2	3		4		5	6	7	8	9
27	ПС 110 кВ Тайга, ЗРУ 6 кВ, Ф-701	н н	Kt=0,2S Ктт=200/5 №25433-03	А	ТЛО-10	RTU-327 Рег. № 41907-09	2400	Активная Реактивная	0,8 1,4	2,6 4,0
				В	-
				С	ТЛО-10
		К н	Кт=0,2 Ктн=6000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RL-B-3
28	ПС 110 кВ Пихтач-тяговая, ввод Т-1 110 кВ	н н	Kt=0,2S Ктт=100/1 №53344-13	А	ТОГФМ-110	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТОГФМ-110
				С	ТОГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-13	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
29	ПС 110 кВ Пихтач-тяговая, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=100/1 №53344-13	А	ТОГФМ-110	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТОГФМ-110
				С	ТОГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-13	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
30	ПС 110 кВ Пихтач-тяговая, ЗРУ 10 кВ, Ф-3	н н	Кт=0,5 Ктт=200/5 №1276-59	А	ТПЛ-10	RTU-327 Рег. № 41907-09	о о о ■'Г	Активная Реактивная	1,2 2,5	5,7 3,5
				В	-
				С	ТПЛ-10
		К н	Кт=0,5 Ктн=10000/100 №16687-07	А В С	НАМИТ-10
		Счетчик	Кт=0,58/1 Ксч=1 №16666-97	EA05RAL-P1B-3
31	ПС 110 кВ Пихтач-тяговая, ЗРУ 10 кВ, Ф-6	н н	Kr=0,2S Ктт=300/5 №25433-03	А	ТЛО-10	RTU-327 Рег. № 41907-09	о о о	Активная Реактивная	1,0 1,8	2,8 4,0
				В	-
				С	ТЛО-10
		К н	Кт=0,5 Ктн=10000/100 №16687-07	А В С	НАМИТ-10
		Счетчик	Кт=0,58/1 Ксч=1 №16666-97	EA05RL-P2B-3
32	ПС 110 кВ Юрга-2 тяговая, ввод Т-1 110 кВ	н н	Kr=0,2S Ктт=75/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	82500	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/ V3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kr=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
33	ПС 110 кВ Юрга-2 тяговая, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=75/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	82500	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/ V3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
34	ПС 110 кВ Юрга-2 тяговая, ЗРУ 10 кВ, Ф-5	н н	Kt=0,2S Ктт=100/5 №30709-06	А	ТЛП-10	RTU-327 Рег. № 41907-09	2000	Активная Реактивная	1,0 1,8	2,8 4,0
				В	-
				С	ТЛП-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RL-P1B-3
35	ПС 110 кВ Барзас, ввод Т-1 110 кВ	н н	Kt=0,2S Ктт=100/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
36	ПС 110 кВ Барзас, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=100/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
37	ПС 110 кВ Кайгур тяговая, ввод Т-1 110 кВ	н н	Kt=0,2S Ктт=100/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
38	ПС 110 кВ Кайгур тяговая, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=100/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
39	ПС 110 кВ Челы-тяговая, ввод Т-1 110 кВ	н н	Kt=0,2S Ктт=150/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	165000	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
40	ПС 110 кВ Челы-тяговая, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=150/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	165000	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
41	ПС 110 кВ Думный, ввод Т-1 110 кВ	н н	Kt=0,2S Ктт=75/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	82500	Активная Реактивная	0,8 1,6	2,2 2,1
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,5 Kth=110000/V3/100/V 3 №47846-11	А	СРА 123
				В	СРА 123
				С	СРА 123
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
42	ПС 110 кВ Нацмен, ввод Т-1 110 кВ	н н	Kt=0,2S Ктт=50/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Kth=110000/V3/100/V 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
43	ПС 110 кВ Нацмен, ввод Т-2 110 кВ	н н	Кт 0,2S Ктт=50/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о МТ МТ	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Kth=110000/V3/100/V 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
44	ПС 110 кВ Нацмен, ЗРУ 10 кВ, Ф-3	н н	Kt=0,2S Ктт=150/5 №30709-06	А	ТЛП-10	RTU-327 Рег. № 41907-09	3000	Активная Реактивная	1,0 1,8	2,8 4,0
				В	-
				С	ТЛП-10
		К н	Кт=0,5 Ктн=10000/100 №831-69	А В С	НТМИ-10-66
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RL-P1B-4
45	ПС 110 кВ Нацмен, ЗРУ 10 кВ, Ф-4	н н	Kt=0,2S Ктт=300/5 №25433-03	А	ТЛО-10	RTU-327 Рег. № 41907-09	о о о	Активная Реактивная	1,0 1,8	2,8 4,0
				В	-
				С	ТЛО-10
		К н	Кт=0,5 Ктн=10000/100 №831-69	А В С	НТМИ-10-66
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RL-P1B-4

1	2	3		4		5	6	7	8	9
46	ПС 110 кВ Нацмен, ЗРУ 10 кВ, Ф-5	н н	Kt=0,2S Ктт=300/5 №25433-03	А	ТЛО-10	RTU-327 Рег. № 41907-09	о о о	Активная Реактивная	1,0 1,8	2,8 4,0
				В	-
				С	ТЛО-10
		К н	Кт=0,5 Ктн=10000/100 №831-69	А В С	НТМИ-10-66
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RL-P1B-4
47	ПС 110 кВ Нацмен, ЗРУ 10 кВ, Ф-6	н н	Kt=0,2S Ктт=150/5 №30709-06	А	ТЛП-10	RTU-327 Рег. № 41907-09	3000	Активная Реактивная	1,0 1,8	2,8 4,0
				В	-
				С	ТЛП-10
		К н	Кт=0,5 Ктн=10000/100 №831-69	А В С	НТМИ-10-66
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RL-B-3
48	ПС 110 кВ Раскатиха, ввод Т-1 110 кВ	н н	Kt=0,2S Ктт=50/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Kth=110000/V3/100/V 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
49	ПС 110 кВ Раскатиха, ввод Т-2 110 кВ	н н	Кт 0,2S Ктт=50/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о МТ МТ	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Kth=110000/V3/100/V 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
50	ПС 110 кВ Раскатиха, ЗРУ 10 кВ, Ф-3	н н	Kt=0,2S Ктт=100/5 №30709-06	А	ТЛП-10	RTU-327 Рег. № 41907-09	2000	Активная Реактивная	1,0 1,8	2,8 4,0
				В	-
				С	ТЛП-10
		К н	Кт=0,5 Ктн=10000/100 №831-69	А В С	НТМИ-10-66
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RL-B-3
51	ПС 110 кВ Раскатиха, ЗРУ 10 кВ, Ф-4	н н	Кт=0,5 Ктт=100/5 №2363-68	А	ТПЛМ-10	RTU-327 Рег. № 41907-09	2000	Активная Реактивная	1,2 2,5	5,7 3,5
				В	-
				С	ТПЛМ-10
		К н	Кт=0,5 Ктн=10000/100 №831-69	А В С	НТМИ-10-66
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RL-P2B-3

1	2	3		4		5	6	7	8	9
52	ПС 110 кВ Раскатиха, ЗРУ 10 кВ, Ф-6	н н	Kt=0,2S Ктт=100/5 №25433-06	А	ТЛО-10	RTU-327 Рег. № 41907-09	2000	Активная Реактивная	1,0 1,8	2,8 4,0
				В	-
				С	ТЛО-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RL-B-3
53	ПС 110 кВ Разъезд 31км-тяговая, ввод Т-1 110 кВ	н н	Kt=0,2S Ктт=50/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
54	ПС 110 кВ Разъезд 31км-тяговая, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=50/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
55	ПС 110 кВ Разъезд 31км-тяговая, ЗРУ 10 кВ, Ф-3	н н	Кт=0,5 Ктт=150/5 №2363-68	А	ТПЛМ-10	RTU-327 Рег. № 41907-09	3000	Активная Реактивная	1,2 2,5	5,7 3,5
				В	-
				С	ТПЛМ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Кт=0,58/1 Ксч=1 №16666-97	EA05RL-B-3
56	ПС 110 кВ Разъезд 31км-тяговая, ЗРУ 10 кВ, Ф-6	н н	Кт=0,5 Ктт=600/5 №1261-59	А	ТПОЛ-10	RTU-327 Рег. № 41907-09	12000	Активная Реактивная	1,2 2,5	5,7 3,5
				В	-
				С	ТПОЛ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Кт=0,58/1 Ксч=1 №16666-97	EA05RL-B-3
57	ПС 110 кВ Разъезд 54км-тяговая, ввод Т-1 110 кВ	н н	Kr=0,2S Ктт=50/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kr=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
58	ПС 110 кВ Разъезд 54км-тяговая, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=50/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
59	ПС 110 кВ Разъезд 54км-тяговая, ЗРУ 10 кВ, Ф-3	н н	Кт=0,5 Ктт=100/5 №1276-59	А	ТПЛ-10	RTU-327 Рег. № 41907-09	2000	Активная Реактивная	1,2 2,5	5,7 3,5
				В	-
				С	ТПЛ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RL-B-3
60	ПС 110 кВ Разъезд 54км-тяговая, ЗРУ 10 кВ, Ф-4	н н	Кт=0,5 Ктт=100/5 №2363-68	А	ТПЛМ-10	RTU-327 Рег. № 41907-09	2000	Активная Реактивная	1,2 2,5	5,7 3,5
				В	-
				С	ТПЛМ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RAL-P1B-3

1	2	3		4		5	6	7	8	9
61	ПС 110 кВ Разъезд 79км-тяговая, ввод Т-1 110 кВ	н н	Kt=0,2S Ктт=50/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
62	ПС 110 кВ Разъезд 79км-тяговая, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=50/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
63	ПС 110 кВ Разъезд 79км-тяговая, ЗРУ 10 кВ, Ф-3	н н	Кт=0,5 Ктт=100/5 №2363-68	А	ТПЛМ-10	RTU-327 Рег. № 41907-09	2000	Активная Реактивная	1,1 2,3	5,5 2,7
				В	-
				С	ТПЛМ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,2S/0,5 Ксч=1 №16666-97	EA02RL-P1B-3

1	2	3		4		5	6	7	8	9
64	ПС 110 кВ Разъезд 79км-тяговая, ЗРУ 10 кВ, Ф-4	н н	Кт=0,5 Ктт=100/5 №2363-68	А	ТПЛМ-10	RTU-327 Рег. № 41907-09	2000	Активная Реактивная	1,1 2,3	5,5 2,7
				В	-
				С	ТПЛМ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kr=0,2S/0,5 Ксч=1 №16666-97	EA02RL-P1B-3
65	ПС 110 кВ Топки тяговая, ввод Т-1 110 кВ	н н	Kr=0,2S Ктт=100/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,1
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kr=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
66	ПС 110 кВ Топки тяговая, ввод Т-2 110 кВ	н н	Kr=0,2S Ктт=100/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,1
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kr=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4

1	2	3		4		5	6	7	8	9
67	ПС 110 кВ Буреничево, ввод Т-1 110 кВ	н н	Kt=0,2S Ктт=50/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о	Активная Реактивная	0,5 1,1	2,0 2,1
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
68	ПС 110 кВ Буреничево, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=50/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о	Активная Реактивная	0,5 1,1	2,0 2,1
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
69	ПС 110 кВ Буреничево, ЗРУ 10 кВ, Ф-5	н н	Kt=0,2S Ктт=150/5 №25433-03	А	ТЛО-10	RTU-327 Рег. № 41907-09	3000	Активная Реактивная	1,0 1,8	2,8 4,0
				В	-
				С	ТЛО-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RL-P1B-4

1	2	3		4		5	6	7	8	9
70	ПС 110 кВ Тяговая 157км, ввод Т-1 110 кВ	н н	Kt=0,2S Ктт=50/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
71	ПС 110 кВ Тяговая 157км, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=50/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
72	ПС 110 кВ Тяговая 157км, ЗРУ 10 кВ, Ф-3	н н	Кт=0,5 Ктт=100/5 №2363-68	А	ТПЛМ-10	RTU-327 Рег. № 41907-09	2000	Активная Реактивная	1,2 2,5	5,7 3,5
				В	-
				С	ТПЛМ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RL-B-3

1	2	3		4		5	6	7	8	9
	ПС 110 кВ Тяговая 157км, ЗРУ 10 кВ, Ф-4		Кт=0,5	А	ТПЛ-10
		н н	Ктт=100/5	В	-
			№1276-59,2363-68	С	ТПЛМ-10
			Кт=0,5	А	ЗНОЛ.06	RTU-327	2000	Активная	1,2	5,7
73		К н	Ктн=10000/^3/100/^3	В	ЗНОЛ.06	Рег. №			1,2	5,7
			№3344-04	С	ЗНОЛ.06	41907-09		Реактивная	2,5	3,5
		Счетчик	Кт=0,58/1 Ксч=1 №16666-97	EA05RL-B-3
	ПС 35 кВ Терентьевская тяговая, ОРУ 35 кВ, Ввод-1		Kr=0,2S	А	STSM-38
		н н	Ктт=300/1	В	STSM 38
			№37491-08	С	STSM 38
74		К н	Кт=0,2 Ктн=35000/100	А В	НАМИ-35 УХЛ1	RTU-327 Рег. №	о о о о	Активная	0,5	2,0
		К н	№19813-09	С		41907-09	о о о о	Реактивная	1,1	2,1
		Счетчик	Kr=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
	ПС 35 кВ Терентьевская тяговая, ОРУ 35 кВ, Ввод-2		Kr=0,2S	А	STSM-38
		н н	Ктт=300/1	В	STSM 38
			№37491-08	С	STSM 38
		К н	Кт=0,2	А		RTU-327	о о о о	Активная	0,5	2,0
75			Ктн=35000/100	В	НАМИ-35 УХЛ1	Рег. №
			№19813-09	С		41907-09		Реактивная	1,1	2,1
		Счетчик	Kr=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4

1	2	3		4		5	6	7	8	9
	ПС 35 кВ Терентьевская тяговая, ОРУ 35 кВ, Ф.ТС- 47		Кт 0,2S	А	STSM-38
		н н	Ктт=300/1	В	STSM 38
			№37491-08	С	STSM 38
76		К н	Кт=0,2 Ктн=35000/100	А В	НАМИ-35 УХЛ1	RTU-327 Рег. №	о о о МТ о	Активная	0,5	2,0
		К н	№19813-09	С		41907-09	о о о МТ о	Реактивная	1,1	2,1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
	ПС 35 кВ Терентьевская тяговая, ОРУ 35 кВ, Ф.ТС- 48		Кт 0,2S	А	STSM-38
		н н	Ктт=300/1	В	STSM 38
			№37491-08	С	STSM 38
		К н	Кт=0,2	А		RTU-327	о о о МТ о	Активная	0,5	2,0
77			Ктн=35000/100	В	НАМИ-35 УХЛ1	Рег. №
			№19813-09	С		41907-09		Реактивная	1,1	2,1
		Счетчик	Кт C),2S/C),5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
	ПС 35 кВ Терентьевская тяговая, ОРУ 35 кВ, Ф.К-49		Кт 0,2S	А	STSM-38
		н н	Ктт=300/1	В	STSM 38
			№37491-08	С	STSM 38
		К н	Кт=0,2	А		RTU-327	о о о МТ о	Активная	0,5	2,0
78			Ктн=35000/100	В	НАМИ-35 УХЛ1	Рег. №
			№19813-09	С		41907-09		Реактивная	1,1	2,1
		Счетчик	Кт C),2S/C),5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4

1	2	3		4		5	6	7	8	9
79	ПС 110 кВ Ерунаково тяговая, ввод Т-1 110 кВ	н н	Kt=0,2S Ктт=200/5 №26813-06	А	ТРГ-110 II*	RTU-327 Рег. № 41907-09	о о о ■'Г ■'Г	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТРГ-110 II*
				С	ТРГ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
80	ПС 110 кВ Ерунаково тяговая, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=200/5 №26813-06	А	ТРГ-110 II*	RTU-327 Рег. № 41907-09	о о о ■'Г ■'Г	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТРГ-110 II*
				С	ТРГ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
81	ПС 110 кВ Ерунаково тяговая, ЗРУ 10 кВ, Ф-11у	н н	Кт=0,5 Ктт=100/5 №1276-59	А	ТПЛ-10	RTU-327 Рег. № 41907-09	2000	Активная Реактивная	1,2 2,5	5,7 3,5
				В	-
				С	ТПЛ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RL-B-3

1	2	3		4		5	6	7	8	9
82	ПС 110 кВ Ерунаково тяговая, ЗРУ 10 кВ, Ф-15п	н н	Кт=0,5 Ктт=200/5 №1276-59	А	ТПЛ-10	RTU-327 Рег. № 41907-09	о о о ■'Г	Активная Реактивная	1,2 2,5	5,7 3,5
				В	-
				С	ТПЛ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Кт=0,58/1 Ксч=1 №16666-97	EA05RL-B-3
83	ПС 110 кВ Полосухино тяговая, ввод ТСН-1 0,22 кВ	н н	Кт=0,5 Ктт=300/5 №22656-02	А	Т-0,66	RTU-327 Рег. № 41907-09	о	Активная Реактивная	0,8 1,9	5,3 2,6
				В	Т-0,66
				С	Т-0,66
		К н	Кт=- Ктн=-№-	А В С	-
		Счетчик	Kr=0,2S/0,5 Ксч=1 №16666-97	EA02RAL-P1B-3
84	ПС 110 кВ Полосухино тяговая, РУ 6 кВ, КВ-1	н н	Кт=0,5 Ктт=1000/5 №1261-59	А	ТПОЛ-10	RTU-327 Рег. № 41907-09	12000	Активная Реактивная	1,1 2,3	5,5 2,7
				В	-
				С	ТПОЛ-10
		К н	Кт=0,5 Ктн=6000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kr=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
85	ПС 110 кВ Полосухино тяговая, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=100/5 №32002-06	А	IMB 123	RTU-327 Рег. № 41907-09	22000	Активная Реактивная	1,0 1,8	2,8 4,0
				В	IMB123
				С	IMB123
		К н	Кт=0,5 Ктн=110000/^3/100/^ 3 №15852-96	А	СРА 123
				В	СРА 123
				С	СРА 123
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RAL-B-4
86	ПС 110 кВ Карлык, ввод Т-1 110 кВ	н н	Kt=0,2S Ктт=150/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	165000	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
87	ПС 110 кВ Карлык, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=150/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	165000	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
88	ПС 110 кВ Карлык, ЗРУ 10 кВ, Ф-2	н н	Кт=0,5 Ктт=100/5 №1276-59	А	ТПЛ-10	RTU-327 Рег. № 41907-09	2000	Активная Реактивная	1,2 2,5	5,7 3,5
				В	-
				С	ТПЛ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Кт=0,58/1 Ксч=1 №16666-97	EA05RL-B-3
89	ПС 110 кВ Промышленная, ввод Т-1 110 кВ	н н	Kr=0,2S Ктт=100/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kr=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
90	ПС 110 кВ Промышленная, ввод Т-2 110 кВ	н н	Kr=0,2S Ктт=100/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kr=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
91	ПС 110 кВ Промышленная, ЗРУ 10 кВ, Ф-2П	н н	Кт=0,5 Ктт=400/5 №1276-59	А	ТПЛ-10	RTU-327 Зав. № 1134 Рег. № 41907-09	о о о 00	Активная Реактивная	1,2 2,5	5,7 3,5
				В	-
				С	ТПЛ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Кт=0,58/1 Ксч=1 №16666-97	EA05RL-B-3
92	ПС 110 кВ Промышленная, ЗРУ 10 кВ, ВЛ 10 кВ Ф-4П	н н	Кт=0,5 Ктт=200/5 №1276-59	А	ТПЛ-10	RTU-327 Зав. № 1134 Рег. № 41907-09	о о о ■'Г	Активная Реактивная	1,2 2,5	5,7 3,5
				В	-
				С	ТПЛ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Кт=0,58/1 Ксч=1 №16666-97	EA05RL-B-3
93	ПС 110 кВ Промышленная, ЗРУ 10 кВ, Ф-5П	н н	Kr=0,2S Ктт=100/5 №30709-06	А	ТЛП-10	RTU-327 Зав. № 1134 Рег. № 41907-09	2000	Активная Реактивная	1,0 1,8	2,8 4,0
				В	-
				С	ТЛП-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Кт=0,58/1 Ксч=1 №16666-97	EA05RL-B-3

1	2	3		4		5	6	7	8	9
94	ПС 110 кВ Промышленная, ЗРУ 10 кВ, Ф-6П	н н	Кт=0,5 Ктт=200/5 №1276-59	А	ТПЛ-10	RTU-327 Рег. № 41907-09	о о о ■'Г	Активная Реактивная	1,2 2,5	5,7 3,5
				В	-
				С	ТПЛ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Кт=0,58/1 Ксч=1 №16666-97	EA05RL-B-3
95	ПС 110 кВ Промышленная, ЗРУ 10 кВ, Ф-8П	н н	Кт=0,5 Ктт=200/5 №22192-07	А	ТПЛ-10-М	RTU-327 Рег. № 41907-09	о о о ■'Г	Активная Реактивная	1,2 2,5	5,7 3,5
				В	-
				С	ТПЛ-10-М
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Кт=0,58/1 Ксч=1 №16666-97	EA05RAL-P1B-3
96	ПС 110 кВ Контрольный, ввод Т-1 110 кВ	н н	Kr=0,2S Ктт=100/1 №52261-12	А	ТГФМ-110	RTU-327 Зав. № 1135 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kr=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
97	ПС 110 кВ Контрольный, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=100/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
98	ПС 110 кВ Контрольный, ЗРУ 10 кВ, Ф-5К	н н	Kt=0,5S Ктт=100/5 №30709-06	А	ТЛП-10	RTU-327 Рег. № 41907-09	2000	Активная Реактивная	1,2 2,5	5,1 4,4
				В	-
				С	ТЛП-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RL-B-3
99	ПС 110 кВ Непрерывка, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=100/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
100	ПС 110 кВ Непрерывка, ЗРУ 10 кВ, Ф-4-ШК	н н	Кт=0,5 Ктт=200/5 №1276-59	А	ТПЛ-10	RTU-327 Рег. № 41907-09	о о о ■'Г	Активная Реактивная	1,1 2,3	5,5 2,7
				В	-
				С	ТПЛ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kr=0,2S/0,5 Ксч=1 №16666-97	EA02RL-P1B-3
101	ПС 110 кВ Непрерывка, ЗРУ 10 кВ, Ф-3-Х	н н	Kr=0,2S Ктт=100/5 №25433-06	А	ТЛО-10	RTU-327 Рег. № 41907-09	2000	Активная Реактивная	1,0 1,8	2,8 4,0
				В	-
				С	ТЛО-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Кт=0,58/1 Ксч=1 №16666-97	EA05RL-B-3
102	ПС 110 кВ Ускат, ввод Т-1 110 кВ	н н	Kr=0,2S Ктт=100/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kr=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
103	ПС 110 кВ Ускат, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=100/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
104	ПС 110 кВ Торсьма, ОРУ 110 кВ, ВЛ 110кВ Промышленная сельская -Торсьма	н н	Kt=0,2S Ктт=600/1 №34096-07	А	ТГФ110-П*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,1
				В	ТГФ110-П*
				С	ТГФ110-П*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №27524-04	СЭТ-4ТМ.03
105	ПС 110 кВ Торсьма, ОРУ 110 кВ, ВЛ 110 кВ Непрерывка -Торсьма с отпайкой на ПС Промышленная	н н	Kt=0,2S Ктт=600/1 №34096-07	А	ТГФ110-П*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,8 1,4	2,6 4,0
				В	ТГФ110-П*
				С	ТГФ110-П*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,5S/1 Ксч=1 №27524-04	СЭТ-4ТМ.03.05

1	2	3		4		5	6	7	8	9
106	ПС 110 кВ Торсьма, ЗРУ 10 кВ, Ф-3-ТФ	н н	Кт=0,5 Ктт=100/5 №814-53	А	ТПФМ-10	RTU-327 Рег. № 41907-09	2000	Активная Реактивная	1,2 2,5	5,7 3,5
				В	-
				С	ТПФМ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Кт=0,58/1 Ксч=1 №16666-97	EA05RL-B-3
107	ПС 110 кВ Торсьма, ЗРУ 10 кВ, Ф-4-Т	н н	Kr=0,2S Ктт=400/5 №25433-06	А	ТЛО-10	RTU-327 Рег. № 41907-09	о о о 00	Активная Реактивная	1,0 1,8	2,8 4,0
				В	-
				С	ТЛО-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Кт=0,58/1 Ксч=1 №16666-97	EA05RL-B-3
108	ПС 110 кВ Торсьма, ЗРУ 10 кВ, Ф-5-Б	н н	Кт=0,5 Ктт=200/5 №1276-59	А	ТПЛ-10	RTU-327 Рег. № 41907-09	о о о ■'Г	Активная Реактивная	1,2 2,5	5,7 3,5
				В	-
				С	ТПЛ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Кт=0,58/1 Ксч=1 №16666-97	EA05RL-B-3

1	2	3		4		5	6	7	8	9
109	ПС 110 кВ Торсьма, ОРУ 35 кВ, ВЛ 35 кВ Б21	н н	Kt=0,2S Ктт=200/1 №37491-08	А	STSM-38	RTU-327 Рег. № 41907-09	70000	Активная Реактивная	0,5 1,1	2,0 2,1
				В	STSM-38
				С	STSM-38
		К н	Кт=0,2 Ктн=35000/100 №19813-09	А В С	НАМИ-35 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
110	ПС 110 кВ Торсьма, ОРУ 35 кВ, ВЛ 35 кВ Б13	н н	Kt=0,2S Ктт=150/1 №37491-08	А	STSM-38	RTU-327 Рег. № 41907-09	52500	Активная Реактивная	0,5 1,1	2,0 2,1
				В	STSM-38
				С	STSM-38
		К н	Кт=0,2 Ктн=35000/100 №19813-09	А В С	НАМИ-35 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
111	ПС 110 кВ Судженка тяговая, ОРУ 110 кВ, Ввод-1	н н	Kt=0,2S Ктт=100/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Kth=110000/V3/100/V 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
112	ПС 110 кВ Судженка тяговая, ОРУ 110 кВ, Ввод-2	н н	Кт 0,2S Ктт=100/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Kth=110000/V3/100/V 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
113	ПС 110 кВ Судженка тяговая, ЗРУ 10 кВ, Ф-3	н н	Кт=0,5 Ктт=75/5 №2363-68	А	ТПЛМ-10	RTU-327 Рег. № 41907-09	1500	Активная Реактивная	1,1 2,3	5,5 2,7
				В	-
				С	ТПЛМ-10
		К н	Кт=0,5 Ктн=10000/100 №831-69	А В С	НТМИ-10-66
		Счетчик	Kt=0,2S/0,5 Ксч=1 №16666-97	EA02RAL-P1B-3
114	ПС 110 кВ Судженка тяговая, ЗРУ 10 кВ, Ф-6	н н	Кт=0,5 Ктт=100/5 №1276-59	А	ТПЛ-10	RTU-327 Рег. № 41907-09	2000	Активная Реактивная	1,1 2,3	5,5 2,7
				В	-
				С	ТПЛ-10
		К н	Кт=0,5 Ктн=10000/100 №831-69	А В С	НТМИ-10-66
		Счетчик	Kt=0,2S/0,5 Ксч=1 №16666-97	EA02RAL-P1B-3

1	2	3		4		5	6	7	8	9
115	ПС 110 кВ Судженка тяговая, ЗРУ 10 кВ, Ф-7	н н	Kr=0,2S Ктт=100/5 №25433-08	А	ТЛО-10	RTU-327 Рег. № 41907-09	2000	Активная Реактивная	0,8 1,5	2,2 2,2
				В	-
				С	ТЛО-10
		К н	Кт=0,5 Ктн=10000/100 №831-69	А В С	НТМИ-10-66
		Счетчик	Kr=0,2S/0,5 Ксч=1 №16666-97	EA02RL-P1B-3
116	ПС 110 кВ Яя-тяговая, ОРУ 110 кВ, отпайка ВЛ 110 кВ Троицкая - Иверка с отпайками	н н	Kr=0,2S Ктт=100/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,1
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kr=0,2S/0,5 Ксч=1 №31857-06	A1802RALQ-P4GB-DW-4
117	ПС 110 кВ Яя-тяговая, ОРУ 110 кВ, ВЛ 110 кВ Яйская -Иверка с отпайками	н н	Kr=0,2S Ктт=100/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,1
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kr=0,2S/0,5 Ксч=1 №31857-06	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
118	ПС 110 кВ Яя-тяговая, ЗРУ 6 кВ, Ф-4	н н	Кт 0,2S Ктт=150/5 №25433-03	А	ТЛО-10	RTU-327 Рег. № 41907-09	о о 00	Активная Реактивная	0,8 1,4	2,6 4,0
				В	-
				С	ТЛО-10
		К н	Кт=0,2 Ктн=6000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RL-P2B-3
119	ПС 110 кВ Яя-тяговая, ЗРУ 6 кВ, Ф-5	н н	Kt=0,2S Ктт=100/5 №25433-03	А	ТЛО-10	RTU-327 Рег. № 41907-09	1200	Активная Реактивная	0,8 1,4	2,6 4,0
				В	-
				С	ТЛО-10
		К н	Кт=0,2 Ктн=6000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RL-P2B-3
120	ПС 110 кВ Яя-тяговая, ЗРУ 6 кВ, Ф-6	н н	Кт=0,5 Ктт=100/5 №2363-68	А	ТПЛМ-10	RTU-327 Рег. № 41907-09	1200	Активная Реактивная	1,0 2,2	5,6 3,4
				В	-
				С	ТПЛМ-10
		К н	Кт=0,2 Ктн=6000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RL-B-3

1	2	3		4		5	6	7	8	9
121	ПС 110 кВ Яя-тяговая, ОРУ 35 кВ, Ф-1	н н	Kt=0,2S Ктт=300/1 №37491-08	А	STSM-38	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,1
				В	STSM-38
				С	STSM-38
		К н	Кт=0,2 Ктн=35000/100 №19813-09	А В С	НАМИ-35 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
122	ПС 110 кВ Яя-тяговая, ОРУ 35 кВ, Ф-2	н н	Kt=0,2S Ктт=300/1 №37491-08	А	STSM-38	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,1
				В	STSM-38
				С	STSM-38
		К н	Кт=0,2 Ктн=35000/100 №19813-09	А В С	НАМИ-35 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	А1802RАLXQ-P4GB-DW- 4
123	ПС 110 кВ Ижморская-тяговая, ОРУ 110 кВ, отпайка ВЛ 110 кВ Троицкая -Иверка с отпайками	н н	Kt=0,2S Ктт=100/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,1
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Kth=110000/V3/100/V 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALQ-P4GB-DW-4

1	2		3		4		5	6	7	8	9
	ПС 110 кВ Ижморская-тяговая, ОРУ 110 кВ, отпайка ВЛ 110 кВ Яйская - Иверка с			Кт 0,2S	А	ТГФМ-110 II*
			н н	Ктт=100/1	В	ТГФМ-110 II*
				№36672-08	С	ТГФМ-110 II*
		отпайками		Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-08	А	НАМИ-110 УХЛ1	RTU-327 Рег. №	о о о о	Активная	0,5	2,0
124			К н		В	НАМИ-110 УХЛ1	RTU-327 Рег. №		Активная	0,5	2,0
			К н		С	НАМИ-110 УХЛ1	41907-09		Реактивная	1,1	2,1
			Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALQ-P4GB-DW-4
	ПС 110 кВ Ижморская-тяговая, ЗРУ 10 кВ, Ф-4			Kt=0,2S	А	ТЛО-10
			н н	Ктт=200/5	В	-
				№25433-03	С	ТЛО-10
125			К н	Кт=0,2 Ктн=10000/100 №51198-12	А В С	НАМИ-10 У2	RTU-327 Рег. № 41907-09	о о о ■'Г	Активная Реактивная	0,8 1,4	2,6 4,0
			Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RL-P1B-4
	ПС 110 кВ Ижморская-тяговая, ЗРУ 10 кВ, Ф-6			Кт=0,5	А	ТПЛ-10-М
			н н	Ктт=150/5	В	-
				№22192-03	С	ТПЛ-10-М
126			К н	Кт=0,2 Ктн=10000/100 №51198-12	А В С	НАМИ-10 У2	RTU-327 Рег. № 41907-09	о о о С<-)	Активная Реактивная	1,0 2,2	5,6 3,4
			Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RL-P1B-4

1	2	3		4		5	6	7	8	9
	ПС 110 кВ Ижморская-тяговая, ЗРУ 10 кВ, Ф-3		Кт=0,5	А	ТПЛ-10
		н н	Ктт=200/5	В	-
			№1276-59	С	ТПЛ-10
		К н	Кт=0,2	А		RTU-327	о о о ■'Г	Активная	0,9	5,4
127		К н	Ктн=10000/100 №51198-12	В С	НАМИ-10 У2	Рег. № 41907-09	о о о ■'Г	Реактивная	2,0	2,8
		Счетчик	Kr=0,2S/0,5 Ксч=1 №16666-97	EA02RL-P1B-3
	ПС 110 кВ Ижморская-тяговая, ОРУ 35 кВ, Ф-И-1		Kr=0,2S	А	STSM-38
		н н	Ктт=50/1	В	STSM-38
			№37491-08	С	STSM-38
128		К н	Кт=0,2 Ктн=35000/100	А В	НАМИ-35 УХЛ1	RTU-327 Рег. №	17500	Активная	0,5	2,0
		К н	№19813-09	С		41907-09	17500	Реактивная	1,1	2,1
		Счетчик	Kr=0,2S/0,5 Ксч=1 №31857-06	А1802RАLXQ-P4GB-DW- 4
	ПС 110 кВ Иверка-тяговая, ввод Т-1 110 кВ		Kr=0,2S	А	ТГФМ-110 II*
		н н	Ктт=100/1	В	ТГФМ-110 II*
			№36672-08	С	ТГФМ-110 II*
			Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1	RTU-327 Рег. №	о о о о	Активная	0,5	2,0
129		К н		В	НАМИ-110 УХЛ1	RTU-327 Рег. №		Активная	0,5	2,0
		К н		С	НАМИ-110 УХЛ1	41907-09		Реактивная	1,1	2,1
		Счетчик	Kr=0,2S/0,5
			Ксч=1	A1802RALQ-P4GB-DW-4
			№31857-06

1	2	3		4		5	6	7	8	9
130	ПС 110 кВ Иверка-тяговая, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=50/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о	Активная Реактивная	0,5 1,1	2,0 2,1
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALQ-P4GB-DW-4
134	ПС 110 кВ Берикульская-тяговая, ОРУ 110 кВ, отпайка ВЛ 110 кВ Иверка -Мариинск с отпайками	н н	Kt=0,2S Ктт=150/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	165000	Активная Реактивная	0,5 1,1	2,0 2,1
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALQ-P4GB-DW-4
135	ПС 110 кВ Берикульская-тяговая, ОРУ 110 кВ, отпайка ВЛ 110 кВ Иверка -Антибесская с отпайкой на ПС Берикульская	н н	Kt=0,2S Ктт=150/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	165000	Активная Реактивная	0,5 1,1	2,0 2,1
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
136	ПС 110 кВ Берикульская-тяговая, ЗРУ 10 кВ, Ф-4	н н	Кт=0,5 Ктт=100/5 №1276-59	А	ТПЛ-10	RTU-327 Рег. № 41907-09	2000	Активная Реактивная	1,0 2,2	5,6 3,4
				В	-
				С	ТПЛ-10
		К н	Кт=0,2 Ктн=10000/100 №11094-87	А В С	НАМИ-10
		Счетчик	Кт=0,58/1 Ксч=1 №16666-97	EA05RAL-P1B-3
137	ПС 110 кВ Берикульская-тяговая, ЗРУ 10 кВ, Ф-5	н н	Кт 0,2S Ктт=200/5 №25433-06	А	ТЛО-10	RTU-327 Рег. № 41907-09	о о о ■'Г	Активная Реактивная	0,8 1,4	2,6 4,0
				В	-
				С	ТЛО-10
		К н	Кт=0,2 Ктн=10000/100 №11094-87	А В С	НАМИ-10
		Счетчик	Кт=0,58/1 Ксч=1 №16666-97	EA05RAL-P1B-3
138	ПС 110 кВ Берикульская-тяговая, ЗРУ 10 кВ, Ф-6	н н	Кт 0,2S Ктт=75/5 №25433-06	А	ТЛО-10	RTU-327 Рег. № 41907-09	1500	Активная Реактивная	0,5 1,1	2,0 2,1
				В	-
				С	ТЛО-10
		К н	Кт=0,2 Ктн=10000/100 №11094-87	А В С	НАМИ-10
		Счетчик	Кт C),2S/C),5 Ксч=1 №16666-97	EA02RAL-P1B-3

1	2	3		4		5	6	7	8	9
	ПС 110 кВ Берикульская-тяговая, ЗРУ 10 кВ, Ф-7		Кт 0,2S	А	ТЛО-10
		н н	Ктт=75/5	В	-
			№25433-06	С	ТЛО-10
		К н	Кт=0,2	А		RTU-327	1500	Активная	0,5	2,0
139			Ктн=10000/100	В	НАМИ-10	Рег. №
			№11094-87	С		41907-09		Реактивная	1,1	2,1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №16666-97	EA02RAL-P1B-3
	ПС 110 кВ Берикульская-тяговая, ОРУ 35 кВ, ф.М-1		Кт 0,2S	А	STSM-38
		н н	Ктт=200/1	В	STSM-38
			№37491-08	С	STSM-38
140		К н	Кт=0,2 Ктн=35000/100	А В	НАМИ-35 УХЛ1	RTU-327 Рег. №	70000	Активная	0,5	2,0
		К н	№19813-09	С		41907-09	70000	Реактивная	1,1	2,1
		Счетчик	Кт C),2S/C),5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
	ПС 110 кВ Берикульская-тяговая, ОРУ 35 кВ, ф.М-3		Кт 0,2S	А	STSM-38
		н н	Ктт=200/1	В	STSM-38
			№37491-08	С	STSM-38
		К н	Кт=0,2	А		RTU-327	70000	Активная	0,5	2,0
141			Ктн=35000/100	В	НАМИ-35 УХЛ1	Рег. №
			№19813-09	С		41907-09		Реактивная	1,1	2,1
		Счетчик	Кт C),2S/C),5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4

1	2	3		4		5	6	7	8	9
142	ПС 110 кВ Антибесская-тяговая, ввод Т-1 110 кВ	н н	Kt=0,2S Ктт=75/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	82500	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
143	ПС 110 кВ Антибесская-тяговая, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=75/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	82500	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
144	ПС 110 кВ Антибесская-тяговая, ЗРУ 10 кВ, Ф-3	н н	Kt=0,2S Ктт=200/5 №25433-03	А	ТЛО-10	RTU-327 Рег. № 41907-09	о о о ■'Г	Активная Реактивная	0,8 1,5	2,2 2,2
				В	-
				С	ТЛО-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,2S/0,5 Ксч=1 №16666-97	EA02RAL-P1B-3

1	2	3		4		5	6	7	8	9
145	ПС 110 кВ БП 3704 км-тяговая, ввод Т-1 110 кВ	н н	Kt=0,2S Ктт=75/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	82500	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-13	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
146	ПС 110 кВ БП 3704 км-тяговая, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=75/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	82500	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-13	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
147	ПС 110 кВ БП 3704 км-тяговая, ЗРУ 10 кВ, Ф-3	н н	Kt=0,2S Ктт=150/5 №25433-03	А	ТЛО-10	RTU-327 Рег. № 41907-09	3000	Активная Реактивная	0,8 1,4	2,6 4,0
				В	-
				С	ТЛО-10
		К н	Кт=0,2 Ктн=10000/100 №51198-12	А В С	НАМИ-10 У2
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RAL-P1B-3

1	2	3		4		5	6	7	8	9
148	ПС 110 кВ БП 3704 км-тяговая, ЗРУ 10 кВ, Ф-4	н н	Kt=0,2S Ктт=100/5 №25433-03	А	ТЛО-10	RTU-327 Рег. № 41907-09	2000	Активная Реактивная	0,5 1,1	2,0 2,1
				В	-
				С	ТЛО-10
		К н	Кт=0,2 Ктн=10000/100 №51198-12	А В С	НАМИ-10 У2
		Счетчик	Kt=0,2S/0,5 Ксч=1 №16666-97	EA02RL-P1B-3
149	ПС 110 кВ БП 3704 км-тяговая, ЗРУ 10 кВ, Ф-5	н н	Кт=0,5 Ктт=300/5 №1276-59	А	ТПЛ-10	RTU-327 Рег. № 41907-09	о о о <о	Активная Реактивная	1,0 2,2	5,6 3,4
				В	-
				С	ТПЛ-10
		К н	Кт=0,2 Ктн=10000/100 №51198-12	А В С	НАМИ-10 У2
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RAL-P1B-3
150	ПС 110 кВ Егозово тяговая, ввод Т-1 110 кВ	н н	Kt=0,2S Ктт=100/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Kth=110000/V3/100/V 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
	ПС 110 кВ Егозово тяговая, ввод Т-2 110 кВ		Kt=0,2S	А	ТГФМ-110 II*
		н н	Ктт=100/1	В	ТГФМ-110 II*
			№36672-08	С	ТГФМ-110 II*
			Кт=0,2 Kth=110000/V3/100/V 3 №24218-03	А	НАМИ-110 УХЛ1	RTU-327 Рег. №	о о о о	Активная	0,5	2,0
151		К н		В	НАМИ-110 УХЛ1	RTU-327 Рег. №		Активная	0,5	2,0
		К н		С	НАМИ-110 УХЛ1	41907-09		Реактивная	1,1	2,0
		Счетчик	Kt=0,2S/0,5
		Счетчик	Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
	ПС 110 кВ Егозово тяговая, ЗРУ 10 кВ, Ф-3		Кт=0,5	А	ТПОЛ-10
		н н	Ктт=600/5	В	-
			№1261-59	С	ТПОЛ-10
152		К н	Кт=0,5 Ктн=10000/100	А В	НАМИ-10-95 УХЛ2	RTU-327 Рег. №	12000	Активная	1,1	5,5
		К н	№20186-00	С		41907-09	12000	Реактивная	2,3	2,7
		Счетчик	Kt=0,2S/0,5
			Ксч=1		EA02RL-P1B-3
			№16666-97
	ПС 110 кВ Егозово тяговая, ЗРУ 10 кВ, Ф-4		Кт=0,5	А	ТПЛ-10
		н н	Ктт=200/5	В	-
			№1276-59	С	ТПЛ-10
			Кт=0,5	А	ЗНОЛ.06	RTU-327	о о о ■'Г	Активная	1,1	5,5
153		К н	Ктн=10000/^3/100/^3	В	ЗНОЛ.06	Рег. №			1,1	5,5
			№3344-04	С	ЗНОЛ.06	41907-09		Реактивная	2,3	2,7
		Счетчик	Kt=0,2S/0,5
			Ксч=1		EA02RL-P1B-3
			№16666-97

Кузнецкий тяговая, ОРУ 110 кВ, ВЛ 110 кВ Новоленинская - Ленинск-

Kr=0,2S

ТГФМ-110 II*

ПС 110 кВ Ленинск-

н н

Ктт=300/1

ТГФМ-110 II*

№36672-08

ТГФМ-110 II*

Кузнецкий-

Кт=0,2

Ктн=110000/^3/100/^

№24218-08

НАМИ-110 УХЛ1

RTU-327

Рег. №

330000

Активная

0,5

2,0

154

К н

НАМИ-110 УХЛ1

41907-09

Реактивная

1,1

2,1

Счетчик

Kr=0,2S/0,5

Ксч=1

№31857-06

A1802RALXQ-P4GB-DW-

Кузнецкий тяговая, ОРУ 110 кВ, ВЛ 110 кВ Новоленинская - Ленинск-

Kr=0,2S

ТГФМ-110 II*

ПС 110 кВ Ленинск-

н н

Ктт=300/1

ТГФМ-110 II*

Кузнецкий-2

№36672-08

ТГФМ-110 II*

Кт=0,2

Ктн=110000/^3/100/^

НАМИ-110 УХЛ1

RTU-327

Рег. №

330000

Активная

0,5

2,0

155

К н

НАМИ-110 УХЛ1

№24218-08

НАМИ-110 УХЛ1

41907-09

Реактивная

1,1

2,1

Счетчик

Kr=0,2S/0,5

Ксч=1

№31857-06

A1802RALXQ-P4GB-DW-

ПС 110 кВ Ленинск-

Кузнецкий тяговая, ЗРУ 10 кВ, Ф-6Б

Кт=0,5

ТПЛ-10

н н

Ктт=400/5

№1276-59

ТПЛ-10

Кт=0,5

ЗНОЛ.06

RTU-327

о о о 00

Активная

1,1

5,5

156

К н

Ктн=10000/^3/100/^3

ЗНОЛ.06

Рег. №

№3344-04

ЗНОЛ.06

41907-09

Реактивная

2,3

2,7

Счетчик

Kr=0,2S/0,5

Ксч=1 №16666-97

EA02RL-P1B-3

1	2	3		4		5	6	7	8	9
157	ПС 110 кВ Ленинск- Кузнецкий тяговая, ЗРУ 10 кВ, Ф-11Б	н н	Кт=0,5 Ктт=400/5 №1276-59	А	ТПЛ-10	RTU-327 Рег. № 41907-09	о о о 00	Активная Реактивная	1,1 2,3	5,5 2,7
				В	-
				С	ТПЛ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kr=0,2S/0,5 Ксч=1 №16666-97	EA02RL-P1B-3
158	ПС 35 кВ Проектная тяговая, ОРУ 35 кВ, Ввод-1	н н	Kr=0,2S Ктт=300/1 №37491-08	А	STSM-38	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,1
				В	STSM-38
				С	STSM-38
		К н	Кт=0,2 Ктн=35000/100 №19813-09	А В С	НАМИ-35 УХЛ1
		Счетчик	Kr=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
159	ПС 35 кВ Проектная тяговая, ОРУ 35 кВ, Ввод-2	н н	Kr=0,2S Ктт=300/1 №37491-08	А	STSM-38	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,1
				В	STSM-38
				С	STSM-38
		К н	Кт=0,2 Ктн=35000/100 №19813-09	А В С	НАМИ-35 УХЛ1
		Счетчик	Kr=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4

1	2	3		4		5	6	7	8	9
	ПС 35 кВ Беловская тяговая, ОРУ 35 кВ, Ввод-1		Kt=0,2S	А	STSM-38
		н н	Ктт=300/1	В	STSM-38
			№37491-08	С	STSM-38
160		К н	Кт=0,2 Ктн=35000/100	А В	НАМИ-35 УХЛ1	RTU-327 Рег. №	о о о о	Активная	0,5	2,0
		К н	№19813-09	С		41907-09	о о о о	Реактивная	1,1	2,1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
	ПС 35 кВ Беловская тяговая, ОРУ 35 кВ, Ввод-2		Kt=0,2S	А	STSM-38
		н н	Ктт=300/1	В	STSM-38
			№37491-08	С	STSM-38
161		К н	Кт=0,2 Ктн=35000/100	А В	НАМИ-35 УХЛ1	RTU-327 Рег. №	о о о о	Активная	0,5	2,0
		К н	№19813-09	С		41907-09	о о о о	Реактивная	1,1	2,1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
	ПС 10 кВ Гурьевск тяговая, КВ-1 10 кВ		Кт=0,5	А	ТЛМ-10
		н н	Ктт=600/5	В	-
			№2473-00	С	ТЛМ-10
			Кт=0,5	А	ЗНОЛ.06	RTU-327	12000	Активная	1,2	5,7
162		К н	Ктн=10000/^3/100/^3	В	ЗНОЛ.06	Рег. №			1,2	5,7
			№3344-04	С	ЗНОЛ.06	41907-09		Реактивная	2,5	3,5
		Счетчик	Kt=0,5S/1
			Ксч=1		EA05RL-P2B-3
			№16666-97

1	2	3		4		5	6	7	8	9
163	ПС 10 кВ Гурьевск тяговая, ввод ТСН-1 0,4 кВ	н н	Кт=0,5 Ктт=150/5 №17551-06	А	Т-0,66	RTU-327 Рег. № 41907-09	О	Активная Реактивная	1,0 2,1	5,6 3,4
				В	Т-0,66
				С	Т-0,66
		К н	Кт=- Ктн=-№-	А В С	-
		Счетчик	Kr=0,5S/1 Ксч=1 №16666-97	EA05RL-P1B-4
164	ПС 110 кВ Шахтер тяговая, ввод Т-1 110 кВ	н н	Kr=0,2S Ктт=100/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,1
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kr=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
165	ПС 110 кВ Шахтер тяговая, ввод Т-2 110 кВ	н н	Kr=0,2S Ктт=100/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,1
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kr=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4

1	2	3		4		5	6	7	8	9
	ПС 110 кВ Шахтер тяговая, ЗРУ 10 кВ, Ф-11		Кт 0,2S	А	ТЛО-10
		н н	Ктт=200/5	В	-
			№25433-06	С	ТЛО-10
			Кт=0,5	А	ЗНОЛ.06	RTU-327	о о о ■'Г	Активная	1,0	2,8
166		К н	Ктн=10000/^3/100/^3	В	ЗНОЛ.06	Рег. №			1,0	2,8
			№3344-04	С	ЗНОЛ.06	41907-09		Реактивная	1,8	4,0
			№3344-04	С	ЗНОЛ.06	41907-09		Реактивная	1,8	4,0
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RL-B-3
	ПС 35 кВ Предкомбинат, ОРУ 35 кВ, Ввод-1		Kt=0,2S	А	STPP-38
		н н	Ктт=300/1	В	STPP-38
			№37491-08	С	STPP-38
167		К н	Кт=0,2 Ктн=35000/100	А В	НАМИ-35 УХЛ1	RTU-327 Рег. №	о о о МТ о	Активная	0,5	2,0
		К н	№19813-09	С		41907-09	о о о МТ о	Реактивная	1,1	2,1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
	ПС 35 кВ Предкомбинат, ОРУ 35 кВ, Ввод-2		Kt=0,2S	А	STPP-38
		н н	Ктт=300/1	В	STPP-38
			№37491-08	С	STPP-38
168		К н	Кт=0,2 Ктн=35000/100	А В	НАМИ-35 УХЛ1	RTU-327 Рег. №	о о о МТ о	Активная	0,5	2,0
		К н	№19813-09	С		41907-09	о о о МТ о	Реактивная	1,1	2,1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4

1	2	3		4		5	6	7	8	9
	ПС 35 кВ Трудармейская, ОРУ 35 кВ, Ввод-1		Кт 0,2S	А	STSM-38
		н н	Ктт=300/1	В	STSM-38
			№37491-08	С	STSM-38
169		К н	Кт=0,2 Ктн=35000/100	А В	НАМИ-35 УХЛ1	RTU-327 Рег. №	о о о мт о	Активная	0,5	2,0
		К н	№19813-09	С		41907-09	о о о мт о	Реактивная	1,1	2,1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
	ПС 35 кВ Трудармейская, ОРУ 35 кВ, Ввод-2		Кт 0,2S	А	STSM-38
		н н	Ктт=300/1	В	STSM-38
			№37491-08	С	STSM-38
170		К н	Кт=0,2 Ктн=35000/100	А В	НАМИ-35 УХЛ1	RTU-327 Рег. №	о о о МТ о	Активная	0,5	2,0
		К н	№19813-09	С		41907-09	о о о МТ о	Реактивная	1,1	2,1
		Счетчик	Кт C),2S/C),5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
	ПС 35 кВ Трудармейская, ОРУ 35 кВ, Ф.ТС-30		Кт 0,2S	А	STSM-38
		н н	Ктт=300/1	В	STSM-38
			№37491-08	С	STSM-38
		К н	Кт=0,2	А		RTU-327	о о о МТ о	Активная	0,5	2,0
171			Ктн=35000/100	В	НАМИ-35 УХЛ1	Рег. №
			№19813-09	С		41907-09		Реактивная	1,1	2,1
		Счетчик	Кт C),2S/C),5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4

1	2	3		4		5	6	7	8	9
	ПС 35 кВ Углерод, ОРУ 35 кВ, Ввод-1		Кт 0,2S	А	STSM-38
		н н	Ктт=300/1	В	STSM-38
			№37491-08	С	STSM-38
			Кт=0,2	А		RTU-327	о о о мт о	Активная	0,5	2,0
172		К н	Ктн=35000/100	В	НАМИ-35 УХЛ1	Рег. №			0,5	2,0
		К н	№19813-09	С		41907-09		Реактивная	1,1	2,1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
	ПС 35 кВ Углерод, ОРУ 35 кВ, Ввод-2		Кт 0,2S	А	STSM-38
		н н	Ктт=300/1	В	STSM-38
			№37491-08	С	STSM-38
			Кт=0,2	А		RTU-327	о о о МТ о	Активная	0,5	2,0
173		К н	Ктн=35000/100	В	НАМИ-35 УХЛ1	Рег. №			0,5	2,0
		К н	№19813-09	С		41907-09		Реактивная	1,1	2,1
		Счетчик	Кт C),2S/C),5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
	ПС 35 кВ Бускускан тяговая, ОРУ 35 кВ, Ввод-1		Кт 0,2 S	А	STSM-38
		н н	Ктт=300/1	В	STSM-38
			№37491-08	С	STSM-38
		К н	Кт=0,2	А		RTU-327	о о о МТ о	Активная	0,5	2,0
174			Ктн=35000/100	В	НАМИ-35 УХЛ1	Рег. №
			№19813-09	С		41907-09		Реактивная	1,1	2,1
		Счетчик	Кт C),2S/C),5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4

1	2	3		4		5	6	7	8	9
	ПС 35 кВ Бускускан тяговая, ОРУ 35 кВ, Ввод-2		Кт 0,2S	А	STSM-38
		н н	Ктт=300/1	В	STSM-38
			№37491-08	С	STSM-38
175		К н	Кт=0,2 Ктн=35000/100	А В	НАМИ-35 УХЛ1	RTU-327 Рег. №	о о о мт о	Активная	0,5	2,0
		К н	№19813-09	С		41907-09	о о о мт о	Реактивная	1,1	2,1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
	ПС 35 кВ Бускускан тяговая, ОРУ 35 кВ, Ф-Б3- 29		Кт 0,2S	А	STSM-38
		н н	Ктт=300/1	В	STSM-38
			№37491-08	С	STSM-38
176		К н	Кт=0,2 Ктн=35000/100	А В	НАМИ-35 УХЛ1	RTU-327 Рег. №	о о о МТ о	Активная	0,5	2,0
		К н	№19813-09	С		41907-09	о о о МТ о	Реактивная	1,1	2,1
		Счетчик	Кт C),2S/C),5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
	ПС 35 кВ Улус, ОРУ 35 кВ, Ввод-1		Кт 0,2S	А	STSM-38
		н н	Ктт=300/1	В	STSM-38
			№37491-08	С	STSM-38
		К н	Кт=0,2	А		RTU-327	о о о МТ о	Активная	0,5	2,0
177			Ктн=35000/100	В	НАМИ-35 УХЛ1	Рег. №
			№19813-09	С		41907-09		Реактивная	1,1	2,1
		Счетчик	Кт C),2S/C),5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4

1	2	3		4		5	6	7	8	9
178	ПС 35 кВ Улус, ОРУ 35 кВ, Ввод-2	н н	Кт 0,2S Ктт=300/1 №37491-08	А	STSM-38	RTU-327 Рег. № 41907-09	о о о МТ о	Активная Реактивная	0,5 1,1	2,0 2,1
				В	STSM-38
				С	STSM-38
		К н	Кт=0,2 Ктн=35000/100 №19813-09	А В С	НАМИ-35 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
179	ПС 35 кВ Улус, ЗРУ 10 кВ, Ф-3У	н н	Кт=0,5 Ктт=150/5 №2363-68	А	ТПЛМ-10	RTU-327 Рег. № 41907-09	о о о С<-)	Активная Реактивная	1,0 2,2	5,6 3,4
				В	-
				С	ТПЛМ-10
		К н	Кт=0,2 Ктн=10000/100 №11094-87	А В С	НАМИ-10
		Счетчик	Кт=0,58/1 Ксч=1 №16666-97	EA05RL-P1B-3
180	ПС 35 кВ Спиченково, ОРУ 35 кВ, Ввод-1	н н	Кт 0,2S Ктт=400/1 №37491-08	А	STSM-38	RTU-327 Рег. № 41907-09	о о о о ■'Г	Активная Реактивная	0,5 1,1	2,0 2,1
				В	STSM-38
				С	STSM-38
		К н	Кт=0,2 Ктн=35000/100 №19813-09	А В С	НАМИ-35 УХЛ1
		Счетчик	Кт C),2S/C),5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4

1	2	3		4		5	6	7	8	9
181	ПС 35 кВ Спиченково, ОРУ 35 кВ, Ввод-2	н н	Kt=0,2S Ктт=400/1 №37491-08	А	STSM-38	RTU-327 Рег. № 41907-09	о о о о ■'Г	Активная Реактивная	0,5 1,1	2,0 2,1
				В	STSM-38
				С	STSM-38
		К н	Кт=0,2 Ктн=35000/100 №19813-09	А В С	НАМИ-35 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
182	ПС 110 кВ Новокузнецк-Сортировочный, ввод Т-1 110 кВ	н н	Kt=0,2S Ктт=100/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
183	ПС 110 кВ Новокузнецк-Сортировочный, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=100/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
	ПС 35 кВ 381км тяговая, ОРУ 35 кВ, Ввод-1		Kt=0,2S	А	STSM-38
		н н	Ктт=300/1	В	STSM-38
			№37491-08	С	STSM-38
184		К н	Кт=0,2 Ктн=35000/100	А В	НАМИ-35 УХЛ1	RTU-327 Рег. №	о о о о	Активная	0,5	2,0
		К н	№19813-09	С		41907-09	о о о о	Реактивная	1,1	2,1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
	ПС 35 кВ 381км тяговая, ОРУ 35 кВ, Ввод-2		Kt=0,2S	А	STSM-38
		н н	Ктт=300/1	В	STSM-38
			№37491-08	С	STSM-38
185		К н	Кт=0,2 Ктн=35000/100	А В	НАМИ-35 УХЛ1	RTU-327 Рег. №	о о о о	Активная	0,5	2,0
		К н	№19813-09	С		41907-09	о о о о	Реактивная	1,1	2,1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
	ПС 110 кВ Тальжино тяговая, ввод Т-1 110 кВ		Kt=0,2S	А	ТГФМ-110
		н н	Ктт=100/1	В	ТГФМ-110
			№52261-12	С	ТГФМ-110
			Кт=0,2 Kth=110000/V3/100/V 3 №24218-08	А	НАМИ-110 УХЛ1	RTU-327 Рег. №	о о о о	Активная	0,5	2,0
186		К н		В	НАМИ-110 УХЛ1	RTU-327 Рег. №		Активная	0,5	2,0
		К н		С	НАМИ-110 УХЛ1	41907-09		Реактивная	1,1	2,0
		Счетчик	Kt=0,2S/0,5
			Ксч=1	A1802RALQ-P4GB-DW-4
			№31857-11

1	2	3		4		5	6	7	8	9
187	ПС 110 кВ Тальжино тяговая, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=100/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
188	ПС 110 кВ Тальжино тяговая, ЗРУ 10 кВ, Ф-РП-1	н н	Кт=0,5 Ктт=400/5 №1276-59	А	ТПЛ-10	RTU-327 Рег. № 41907-09	о о о 00	Активная Реактивная	1,2 2,5	5,7 3,5
				В	-
				С	ТПЛ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RL-B-3
189	ПС 110 кВ Тальжино тяговая, ЗРУ 10 кВ, Ф-7К	н н	Кт=0,5 Ктт=50/5 №1276-59	А	ТПЛ-10	RTU-327 Рег. № 41907-09	о о о	Активная Реактивная	1,1 2,3	5,5 2,7
				В	-
				С	ТПЛ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,2S/0,5 Ксч=1 №16666-97	EA02RL-P1B-3

1	2	3		4		5	6	7	8	9
	ПС 110 кВ Тальжино тяговая, ЗРУ 10 кВ, Ф-РП-2		Кт=0,5	А	ТПЛ-10
		н н	Ктт=400/5	В	-
			№1276-59	С	ТПЛ-10
		К н	Кт=0,5	А		RTU-327	о о о 00	Активная	1,2	5,7
190		К н	Ктн=10000/100 №831-69	В С	НТМИ-10-66	Рег. № 41907-09	о о о 00	Реактивная	2,5	3,5
		Счетчик	Кт=0,58/1 Ксч=1		EA05RAL-B-3
		Счетчик	№16666-97
	ПС 110 кВ Тальжино тяговая, ЗРУ 10 кВ, Ф-9А		Кт=0,5	А	ТПЛ-10-М
		н н	Ктт=50/5	В	-
			№22192-07	С	ТПЛ-10-М
191		К н	Кт=0,5 Ктн=10000/100	А В	НТМИ-10-66	RTU-327 Рег. №	о о о	Активная	1,1	5,5
		К н	№831-69	С		41907-09	о о о	Реактивная	2,3	2,7
		Счетчик
			Кт C),2S/C),5
			Ксч=1		EA02RL-P1B-3
			№16666-97
	ПС 35 кВ Мыски тяговая, ОРУ 35 кВ, Ввод-1		Кт 0,2S	А	STSM-38
		н н	Ктт=300/1	В	STSM-38
			№37491-08	С	STSM-38
		К н	Кт=0,2	А		RTU-327	о о о о	Активная	0,5	2,0
192			Ктн=35000/100	В	НАМИ-35 УХЛ1	Рег. №
			№19813-09	С		41907-09		Реактивная	1,1	2,1
		Счетчик	Кт C),2S/C),5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4

1	2	3		4		5	6	7	8	9
193	ПС 35 кВ Мыски тяговая, ОРУ 35 кВ, Ввод-2	н н	Kt=0,2S Ктт=300/1 №37491-08	А	STSM-38	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,1
				В	STSM-38
				С	STSM-38
		К н	Кт=0,2 Ктн=35000/100 №19813-09	А В С	НАМИ-35 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
194	ПС 110 кВ Междуреченская тяговая, ввод Т-1 110 кВ	н н	Kt=0,2S Ктт=100/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,1
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALQ-P4GB-DW-4
195	ПС 110 кВ Междуреченская тяговая, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=100/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,1
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
	ПС 35 кВ Абагуровская тяговая, ОРУ 35 кВ, Ввод-1		Kt=0,2S	А	STSM-38
		н н	Ктт=300/1	В	STSM-38
			№37491-08	С	STSM-38
196		К н	Кт=0,2 Ктн=35000/100	А В	НАМИ-35 УХЛ1	RTU-327 Рег. №	о о о о	Активная	0,5	2,0
		К н	№19813-09	С		41907-09	о о о о	Реактивная	1,1	2,1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
	ПС 35 кВ Абагуровская тяговая, ОРУ 35 кВ, Ввод-2		Kt=0,2S	А	STSM-38
		н н	Ктт=300/1	В	STSM-38
			№37491-08	С	STSM-38
197		К н	Кт=0,2 Ктн=35000/100	А В	НАМИ-35 УХЛ1	RTU-327 Рег. №	о о о о	Активная	0,5	2,0
		К н	№19813-09	С		41907-09	о о о о	Реактивная	1,1	2,1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
	ПС 6 кВ Калтан тяговая, РУ 6 кВ, Ввод-1		Kt=0,2S	А	ТЛП-10
		н н	Ктт=1000/5	В	-
			№30709-06	С	ТЛП-10
			Кт=0,5	А	ЗНОЛ.06	RTU-327	12000	Активная	0,8	2,2
198		К н	Ктн=6000/^3/100/^3	В	ЗНОЛ.06	Рег. №			0,8	2,2
			№3344-04	С	ЗНОЛ.06	41907-09		Реактивная	1,5	2,2
		Счетчик	Kt=0,2S/0,5
			Ксч=1		EA02RL-P1B-3
			№16666-97

1	2	3		4		5	6	7	8	9
199	ПС 6 кВ Калтан тяговая, РУ 6 кВ, Ввод-2	н н	Kt=0,2S Ктт=800/5 №30709-06	А	ТЛП-10	RTU-327 Рег. № 41907-09	0096	Активная Реактивная	0,8 1,5	2,2 2,2
				В	-
				С	ТЛП-10
		К н	Кт=0,5 Ктн=6000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,2S/0,5 Ксч=1 №16666-97	EA02RL-P1B-3
200	ПС 110 кВ Кузедеево тяговая, ввод Т-1 110 кВ	н н	Kt=0,2S Ктт=75/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	82500	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
201	ПС 110 кВ Кузедеево тяговая, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=75/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	82500	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
202	ПС 110 кВ Кузедеево тяговая, ЗРУ 10 кВ, Ф-2	н н	Kt=0,2S Ктт=300/5 №30709-06	А	ТЛП-10	RTU-327 Рег. № 41907-09	о о о <о	Активная Реактивная	0,8 1,5	2,2 2,2
				В	-
				С	ТЛП-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,2S/0,5 Ксч=1 №16666-97	EA02RAL-P1B-3
203	ПС 110 кВ Кузедеево тяговая, ЗРУ 10 кВ, Ф-3	н н	Кт=0,5 Ктт=300/5 №1276-59	А	ТПЛ-10	RTU-327 Рег. № 41907-09	о о о <о	Активная Реактивная	1,1 2,3	5,5 2,7
				В	-
				С	ТПЛ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,2S/0,5 Ксч=1 №16666-97	EA02RAL-P1B-3
204	ПС 110 кВ Кузедеево тяговая, ЗРУ 10 кВ, Ф-5	н н	Kt=0,2S Ктт=300/5 №30709-06	А	ТЛП-10	RTU-327 Рег. № 41907-09	о о о	Активная Реактивная	1,0 1,8	2,8 4,0
				В	-
				С	ТЛП-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RAL-P1B-3

1	2	3		4		5	6	7	8	9
205	ПС 6 кВ Мундыбаш тяговая, РУ 6 кВ, Ввод-1	н н	Kt=0,2S Ктт=1000/5 №30709-06	А	ТЛП-10	RTU-327 Рег. № 41907-09	12000	Активная Реактивная	0,8 1,5	2,2 2,2
				В	-
				С	ТЛП-10
		К н	Кт=0,5 Ктн=6000/100 №20186-00	А В С	НАМИ-10-95 УХЛ2
		Счетчик	Kt=0,2S/0,5 Ксч=1 №16666-97	EA02RAL-P1B-3
206	ПС 6 кВ Мундыбаш тяговая, РУ 6 кВ, Ввод-2	н н	Kt=0,2S Ктт=1000/5 №30709-06	А	ТЛП-10	RTU-327 Рег. № 41907-09	12000	Активная Реактивная	0,8 1,5	2,2 2,2
				В	-
				С	ТЛП-10
		К н	Кт=0,5 Ктн=6000/100 №20186-00	А В С	НАМИ-10-95 УХЛ2
		Счетчик	Kt=0,2S/0,5 Ксч=1 №16666-97	EA02RAL-P1B-3
207	ПС 110 кВ Алгаин-тяговая, ввод Т-1 110 кВ	н н	Kt=0,2S Ктт=75/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	82500	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Kth=110000/V3/100/V 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
208	ПС 110 кВ Алгаин-тяговая, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=75/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	82500	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
209	ПС 110 кВ Калары тяговая, ввод Т-1 110 кВ	н н	Kt=0,2S Ктт=75/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	82500	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
210	ПС 110 кВ Калары тяговая, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=75/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	82500	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
211	ПС 110 кВ Калары тяговая, ЗРУ 10 кВ, Ф-5К	н н	Kt=0,2S Ктт=100/5 №25433-03	А	ТЛО-10	RTU-327 Рег. № 41907-09	2000	Активная Реактивная	1,0 1,8	2,8 4,0
				В	-
				С	ТЛО-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RAL-P1B-3
212	ПС 110 кВ Чугунаш тяговая, ввод Т-1 110 кВ	н н	Kt=0,2S Ктт=75/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	82500	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
213	ПС 110 кВ Чугунаш тяговая, ввод Т-2 110 кВ	н н	Kt=0,2S Ктт=75/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	82500	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6	7	8	9
	ПС 35 кВ Кондома тяговая, ОРУ 35 кВ, Вв-1		Кт 0,2S	А	STSM-38
		н н	Ктт=300/1	В	STSM-38
			№37491-08	С	STSM-38
		К н	Кт=0,2	А		RTU-327	о о о мт о	Активная	0,5	2,0
214			Ктн=35000/100	В	НАМИ-35 УХЛ1	Рег. №
			№19813-09	С		41907-09		Реактивная	1,1	2,1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
	ПС 35 кВ Кондома тяговая, ОРУ 35 кВ, Вв-2		Кт 0,2S	А	STSM-38
		н н	Ктт=300/1	В	STSM-38
			№37491-08	С	STSM-38
		К н	Кт=0,2	А		RTU-327	о о о МТ о	Активная	0,5	2,0
215			Ктн=35000/100	В	НАМИ-35 УХЛ1	Рег. №
			№19813-09	С		41907-09		Реактивная	1,1	2,1
		Счетчик	Кт C),2S/C),5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
	ПС 35 кВ Красный Камень тяговая, ОРУ 35 кВ, Ввод-1		Кт 0,2S	А	STSM-38
		н н	Ктт=300/1	В	STSM-38
			№37491-08	С	STSM-38
		К н	Кт=0,2	А		RTU-327	о о о МТ о	Активная	0,5	2,0
216			Ктн=35000/100	В	НАМИ-35 УХЛ1	Рег. №
			№19813-09	С		41907-09		Реактивная	1,1	2,1
		Счетчик	Кт C),2S/C),5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4

1	2	3		4		5	6	7	8	9
	ПС 35 кВ Красный Камень тяговая, ОРУ 35 кВ, Ввод-2		Кт 0,2S	А	STSM-38
		н н	Ктт=300/1	В	STSM-38
			№37491-08	С	STSM-38
217		К н	Кт=0,2 Ктн=35000/100	А В	НАМИ-35 УХЛ1	RTU-327 Рег. №	о о о мт о	Активная	0,5	2,0
		К н	№19813-09	С		41907-09	о о о мт о	Реактивная	1,1	2,1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
	ПС 35 кВ Киселёвская тяговая, ОРУ 35 кВ, Ввод-1		Кт 0,2S	А	STSM-38
		н н	Ктт=300/1	В	STSM-38
			№37491-08	С	STSM-38
218		К н	Кт=0,2 Ктн=35000/100	А В	НАМИ-35 УХЛ1	RTU-327 Рег. №	о о о МТ о	Активная	0,5	2,0
		К н	№19813-09	С		41907-09	о о о МТ о	Реактивная	1,1	2,1
		Счетчик	Кт C),2S/C),5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
	ПС 35 кВ Киселёвская тяговая, ОРУ 35 кВ, Ввод-2		Кт 0,2S	А	STSM-38
		н н	Ктт=300/1	В	STSM-38
			№37491-08	С	STSM-38
		К н	Кт=0,2	А		RTU-327	о о о МТ о	Активная	0,5	2,0
219			Ктн=35000/100	В	НАМИ-35 УХЛ1	Рег. №
			№19813-09	С		41907-09		Реактивная	1,1	2,1
		Счетчик	Кт C),2S/C),5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4

1	2	3		4		5	6	7	8	9
220	еркасов камень , ОРУ-110кВ, 1СШ-Л-110кВ Афонино -касов камень	н н	Kt=0,2S Ктт=600/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
	ПС ч 110/10кВ 110кВ, В Чер	Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALXQ-P4GB-DW- 4
221	еркасов камень , ОРУ-110кВ, 2СШ-Л-110кВ Маганак -касов камень	н н	Kt=0,2S Ктт=600/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
	ПС ч 110/10кВ 110кВ, В чер	Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALXQ-P4GB-DW- 4
222	ПС 6 кВ Прокопьевск тяговая, РУ 6 кВ, ВЛ 6 кВ 24Т	н н	Kt=0,2S Ктт=1000/5 №25433-03	А	ТЛО-10	RTU-327 Рег. № 41907-09	12000	Активная Реактивная	0,8 1,5	2,2 2,2
				В	-
				С	ТЛО-10
		К н	Кт=0,5 Ктн=6000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,2S/0,5 Ксч=1 №16666-97	EA02RAL-P1B-3

1	2	3		4		5	6	7	8	9
223	ПС 6 кВ Прокопьевск тяговая, РУ 6 кВ, ВЛ 6 кВ 30Т	н н	Kt=0,2S Ктт=1000/5 №25433-03	А	ТЛО-10	RTU-327 Рег. № 41907-09	12000	Активная Реактивная	0,8 1,5	2,2 2,2
				В	-
				С	ТЛО-10
		К н	Кт=0,5 Ктн=6000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,2S/0,5 Ксч=1 №16666-97	EA02RAL-P1B-3
224	ПС 110 кВ Мариинск тяговая, ввод Т-1 110 кВ	н н	Кт=0,2 Ктт=200/1 №16635-97	А	ТГФ-110	RTU-327 Рег. № 41907-09	220000	Активная Реактивная	0,5 1,1	2,2 1,6
				В	ТГФ-110
				С	ТГФ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
225	ПС 110 кВ Мариинск тяговая, ввод Т-2 110 кВ	н н	Кт=0,2 Ктт=200/1 №16635-97	А	ТГФ-110	RTU-327 Рег. № 41907-09	220000	Активная Реактивная	0,5 1,1	2,2 1,6
				В	ТГФ-110
				С	ТГФ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4

1	2	3		4		5	6	7	8	9
226	ПС 110 кВ Мариинск тяговая, ЗРУ 10 кВ, Ф-5	н н	Кт=0,5 Ктт=400/5 №1276-59	А	ТПЛ-10	RTU-327 Рег. № 41907-09	о о о 00	Активная Реактивная	1,2 2,5	5,7 3,5
				В	-
				С	ТПЛ-10
		К н	Кт=0,5 Ктн=10000/100 №20186-05	А В С	НАМИ-10-95УХЛ2
		Счетчик	Кт=0,58/1 Ксч=1 №14555-02	A2R-3-0L-C25-T+
227	ПС 110 кВ Мариинск тяговая, ЗРУ 10 кВ, Ф-6	н н	Кт=0,5 Ктт=400/5 №1276-59	А	ТПЛ-10	RTU-327 Рег. № 41907-09	о о о 00	Активная Реактивная	1,2 2,5	5,7 3,5
				В	-
				С	ТПЛ-10
		К н	Кт=0,5 Ктн=10000/100 №20186-05	А В С	НАМИ-10-95УХЛ2
		Счетчик	Кт=0,58/1 Ксч=1 №14555-02	A2R-3-0L-C25-T+
228	ПС 110 кВ Сураново тяговая, ОРУ 110 кВ, ВЛ 110 кВ Яшкинская - Сураново (А- 27)	н н	Kr=0,2S Ктт=200/1 №23256-11	А	ТБМО-110 УХЛ1	RTU-327 Рег. № 41907-09	220000	Активная Реактивная	0,5 1,1	2,0 2,1
				В	ТБМО-110 УХЛ1
				С	ТБМО-110 УХЛ1
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kr=0,2S/0,5 Ксч=1 №27524-04	СЭТ-4ТМ.03

1	2	3		4		5	6	7	8	9
	ПС 110 кВ Сураново тяговая, ЗРУ 10 кВ, Ф-4		Кт=0,5	А	ТПЛМ-10
		н н	Ктт=100/5	В	-
			№2363-68	С	ТПЛМ-10
		К н	Кт=0,5	А		RTU-327	2000	Активная	1,2	5,7
229			Ктн=10000/100	В	НТМИ-10	Рег. №
			№831-53	С		41907-09		Реактивная	2,5	3,5
		Счетчик	Кт=0,58/1 Ксч=1		EA05RAL-B-4
		Счетчик	№16666-97
	ПС 110 кВ Сураново тяговая, ЗРУ 10 кВ, Ф-6		Кт=0,5	А	ТПЛМ-10
		н н	Ктт=100/5	В	-
			№2363-68	С	ТПЛМ-10
		К н	Кт=0,5	А		RTU-327	2000	Активная	1,1	5,5
230			Ктн=10000/100	В	НТМИ-10	Рег. №
			№831-53	С		41907-09		Реактивная	2,3	2,7
		Счетчик	Kr=0,2S/0,5
			Ксч=1		EA02RL-B-4
			№16666-97
	ПС 220 кВ Артышта-2, ЗРУ 10 кВ, Ф-1Е		Кт=0,5	А	ТЛО-10
		н н	Ктт=200/5	В	-
			№25433-03	С	ТЛО-10
			Кт=0,5	А	ЗНОЛ.06	RTU-327	о о о ■'Г	Активная	1,1	5,5
231		К н	Ктн=10000/^3/100/^3	В	ЗНОЛ.06	Рег. №			1,1	5,5
			№3344-04	С	ЗНОЛ.06	41907-09		Реактивная	2,3	2,7
		Счетчик	Kr=0,2S/0,5
			Ксч=1		EA02RAL-P1B-3
			№16666-97

1	2	3		4		5	6	7	8	9
232	ТПС 110 кВ Дуброво, ввод Т-1 110 кВ	н н	Kt=0,2S Ктт=50/5 №58287-14	А	ТГФ-110	RTU-327 Рег. № 41907-09	11000	Активная Реактивная	0,5 1,1	2,0 2,1
				В	ТГФ-110
				С	ТГФ-110
		К н	Кт=0,2 Kth=110000/V3/100/V 3 №15853-96	А	СРВ 123
				В	СРВ 123
				С	СРВ 123
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALQ-P4GB-DW-4
233	ПС 110 кВ Барзас, ЗРУ 10 кВ, яч.3, Ф-3	н н	Кт=0,5 Ктт=200/5 №2473-69	А	ТЛМ-10	RTU-327 Рег. № 41907-09	о о о ■'Г	Активная Реактивная	1,2 2,5	5,7 3,5
				В	-
				С	ТЛМ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,5S/1 Ксч=1 №16666-97	EA05RAL-B-3

1	2	3		4		5	6	7	8	9
	ПС 110 кВ Барзас, ЗРУ 10 кВ, яч.7, Ф-7		Кт=0,5	А	GS-12
		н н	Ктт=200/5	В	-
			№28402-04	С	GS-12
			Кт=0,5	А	ЗНОЛ.06	RTU-327	о о о ■'Г	Активная	1,2	5,7
234		К н	Ктн=10000/^3/100/^3	В	ЗНОЛ.06	Рег. №			1,2	5,7
			№3344-04	С	ЗНОЛ.06	41907-09		Реактивная	2,5	3,5
		Счетчик	Кт=0,58/1 Ксч=1 №16666-97	EA05RL-B-3
	ПС 35 кВ Красный Камень тяговая, ОРУ 35 кВ, ф.6-1-К 35кВ		Kr=0,2S	А	STSM-38
		н н	Ктт=100/1	В	STSM-38
			№37491-08	С	STSM-38
		К н	Кт=0,2	А		RTU-327	35000	Активная	0,5	2,0
235			Ктн=35000/100	В	НАМИ-35 УХЛ1	Рег. №
			№19813-09	С		41907-09		Реактивная	1,1	2,1
		Счетчик	Kr=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4
	ПС Новокузнецк-Сортировочный 110/6кВ, РП-2 6кВ, яч.9 6кВ		Kr=0,2S	А	ТЛО-10
		н н	Ктт=100/5	В	-
			№25433-06	С	ТЛО-10
236		К н	Кт=0,5 Ктн=6000/100	А В	НТМИ-6	RTU-327 Рег. №	1200	Активная	1,0	2,8
		К н	№831-53	С		41907-09	1200	Реактивная	1,8	4,0
		Счетчик	Кт=0,58/1 Ксч=1		EA05RL-B-3
		Счетчик	№16666-97

1	2	3		4		5	6	7	8	9
	ПС 35 кВ Беловская тяговая, РУ 10 кВ, Ф-9		Кт 0,2S	А	ТЛО-10
		н н	Ктт=50/5	В	-
			№25433-08	С	ТЛО-10
		К н	Кт=0,5	А		RTU-327	о о о	Активная	1,0	2,8
237			Ктн=10000/100	В	НАМИТ-10	Рег. №
			№16687-02	С		41907-09		Реактивная	1,8	4,0
			№16687-02	С		41907-09		Реактивная	1,8	4,0
		Счетчик	Kt=0,5S/1 Ксч=1		EA05RL-B-3
		Счетчик	№16666-97
	ПС Тутальская-тяговая 110/10кВ, ЗРУ-10кВ, Ф-7		Кт=0,5	А	ТПОЛ-10
		н н	Ктт=300/5	В	-
			№1261-08	С	ТПОЛ-10
			Кт=0,2	А		RTU-327	о о о <о	Активная	0,9	5,4
238		К н	Ктн=10000/100	В	НАМИ-10	Рег. №
		К н	№11094-87	С		41907-09		Реактивная	2,0	2,8
		Счетчик	Кт C),2S/C),5
			Ксч=1		EA02RL-P1B-3
			№16666-07
	ПС Тутальская-тяговая 110/10кВ, ЗРУ-10кВ, Ф-8		Кт=0,5	А	ТПОЛ-10
		н н	Ктт=300/5	В	-
			№1261-08	С	ТПОЛ-10
		К н	Кт=0,2	А		RTU-327	о о о	Активная	0,9	5,4
239			Ктн=10000/100	В	НАМИ-10	Рег. №
			№11094-87	С		41907-09		Реактивная	2,0	2,8
		Счетчик	Кт C),2S/0,5
			Ксч=1		EA02RL-P1B-3
			№16666-07

240

241

242

Приказ Росстандарта №299 от 20.02.2019, https://oei-analitika.ru

S E

Kt=0,2S

Ктт=400/1

№34096-07

Кт=0,2

Kth=110000/^3/100/V

№24218-08

Kt=0,2S/0,5

Ксч=1 №31857-06

Kt=0,2S

Ктт=200/1

№34096-07

Кт=0,2

Kth=110000/^3/100/V

№24218-08

Kt=0,2S/0,5

Ксч=1 №31857-06

Kt=0,2S

Ктт=200/1

№34096-07

Кт=0,2

Kth=110000/^3/100/V

№24218-08

Kt=0,2S/0,5

Ксч=1 №31857-06

4__________

ТГФ110-И*

НАМИ-110 УХЛ1

A1802RALXQ-P4GB-DW-

RTU-327 Рег. №

41907-09

о о о о

CI CI

Активная

Реактивная

0,5

1,1

2,0

2,1

ТГФ110-Д*

ТГФ110-И*

НАМИ-110 УХЛ1

A1802RALXQ-P4GB-DW-

RTU-327 Рег. №

41907-09

о о о о ■'Г ■'Г

Активная

Реактивная

0,5

1,1

2,0

2,1

ТГФ110-И*

НАМИ-110 УХЛ1

A1802RALXQ-P4GB-DW-

RTU-327 Рег. №

41907-09

о о о о

CI CI

Активная

Реактивная

0,5

1,1

2,0

2,1

243

244

245

Kt=0,2S

Ктт=400/1

№34096-07

Кт=0,2

Kth=110000/^3/100/V

№24218-08

Kt=0,2S/0,5

Ксч=1 №31857-06

Kt=0,2S

Ктт=400/1 №34096-07

Кт=0,2

Kth=110000/^3/100/V

№24218-08

Kt=0,2S/0,5

Ксч=1 №31857-06

Kt=0,2S

Ктт=200/1

№34096-07

Кт=0,2

Kth=110000/^3/100/V

№24218-08

Kt=0,2S/0,5

Ксч=1 №31857-06

4__________

ТГФ110-П*

НАМИ-110 УХЛ1

A1802RALXQ-P4GB-DW-

RTU-327

Рег. №

41907-09

о о о о ■'Г ■'Г

Активная

Реактивная

0,5

1,1

2,0

2,1

ТГФ110-П*

НАМИ-110 УХЛ1

A1802RALXQ-P4GB-DW-

RTU-327

Зав. №

001131

Рег. № 41907-09

о о о о ■'Г ■'Г

Активная

Реактивная

0,5

1,1

2,0

2,1

ТГФ110-П*

НАМИ-110 УХЛ1

A1802RALXQ-P4GB-DW-

RTU-327

Рег. №

41907-09

о о о о

CI CI

Активная

Реактивная

0,5

1,1

2,0

2,1

1	2	3		4		5	6	7	8	9
246	ПС 110 кВ Тяжин тяговая, ОРУ 110 кВ, отпайка ВЛ 110 кВ Мариинск - Каштан тяговая с отпайками	н н	Kt=0,2S Ктт=300/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	330000	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-13	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
247	ПС 110 кВ Тяжин тяговая, ОРУ 110 кВ, отпайка ВЛ 110 кВ Мариинск - Тяжинская с отпайками	н н	Kt=0,2S Ктт=300/1 №52261-12	А	ТГФМ-110	RTU-327 Рег. № 41907-09	330000	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-110
				С	ТГФМ-110
		К н	Кт=0,2 Ктн=110000/^3/100/^ 3 №24218-13	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
248	ПС Артышта-2 220/27,5/10кВ, ввод Т-1 27,5кВ	н н	Кт=0,5 Ктт=600/5 №3642-73	А	ТВДМ-35-1	RTU-327 Рег. № 41907-09	33000	Активная Реактивная	1,1 2,3	5,5 2,7
				В	ТВДМ-35-1
				С	ТВДМ-35-1
		К н	Кт=0,5 Ктн=27500/100 №912-05	А	ЗНОМ-35-65
				В	-
				С	ЗНОМ-35-65
		Счетчик	Kt=0,2S/0,5 Ксч=1 №16666-97	EA02RAL-P1B-3

1	2	3		4		5	6	7	8	9
	ПС Артышта-2 220/27,5/10кВ, ввод Т-1 10кВ		Кт 0,2S	А	ТЛП-10
		н н	Ктт=1500/5	В	-
			№30709-06	С	ТЛП-10
			Кт=0,5	А	ЗНОЛ.06	RTU-327	30000	Активная	0,8	2,2
249		К н	Ктн=10000/^3/100/^3	В	ЗНОЛ.06	Рег. №			0,8	2,2
			№3344-04	С	ЗНОЛ.06	41907-09		Реактивная	1,5	2,2
		Счетчик	Kt=0,2S/0,5 Ксч=1 №16666-97	EA02RL-P1B-3
	ПС Артышта-2 220/27,5/10кВ, ввод Т-2 10кВ		Kt=0,2S	А	ТЛП-10
		н н	Ктт=1500/5	В	-
			№30709-06	С	ТЛП-10
			Кт=0,5	А	ЗНОЛ.06	RTU-327	30000	Активная	0,8	2,2
250		К н	Ктн=10000/^3/100/^3	В	ЗНОЛ.06	Рег. №			0,8	2,2
			№3344-04	С	ЗНОЛ.06	41907-09		Реактивная	1,5	2,2
		Счетчик	Kt=0,2S/0,5 Ксч=1 №16666-97	EA02RL-P1B-3

1	2	3		4		5	6	7	8	9
251	ПС Артышта-2 220/27,5/10кВ, ввод Т-1 220кВ	н н	Kt=0,2S Ктт=100/1 №52260-12	А	ТГФМ-220	RTU-327 Рег. № 41907-09	220000	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-220
				С	ТГФМ-220
		К н	Кт=0,2 Ктн=220000/^3/100/^ 3 №20344-05	А	НАМИ-220 УХЛ1
				В	НАМИ-220 УХЛ1
				С	НАМИ-220 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
252	ПС Артышта-2 220/27,5/10кВ, ввод Т-2 220кВ	н н	Kt=0,2S Ктт=100/1 №52260-12	А	ТГФМ-220	RTU-327 Рег. № 41907-09	220000	Активная Реактивная	0,5 1,1	2,0 2,0
				В	ТГФМ-220
				С	ТГФМ-220
		К н	Кт=0,2 Ктн=220000/^3/100/^ 3 №20344-05	А	НАМИ-220 УХЛ1
				В	НАМИ-220 УХЛ1
				С	НАМИ-220 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4
253	ПС Забойщик 6/10кВ, РУ-6 кВ, Ввод-1 6кВ	н н	Kt=0,2S Ктт=1500/5 №25433-08	А	ТЛО-10	RTU-327 Рег. № 41907-09	о о о 00	Активная Реактивная	0,8 1,5	2,2 2,2
				В	ТЛО-10
				С	ТЛО-10
		К н	Кт=0,5 Ктн=6000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,2S/0,5 Ксч=1 №16666-97	EA02RAL-P1B-3

1	2	3		4		5	6	7	8	9
254	ПС Забойщик 6/10кВ, РУ-6 кВ, Ввод-2 6кВ	н н	Kt=0,2S Ктт=1500/5 №25433-08	А	ТЛО-10	RTU-327 Рег. № 41907-09	о о о 00	Активная Реактивная	0,8 1,5	2,2 2,2
				В	ТЛО-10
				С	ТЛО-10
		К н	Кт=0,5 Ктн=6000/^3/100/^3 №3344-04	А	ЗНОЛ.06
				В	ЗНОЛ.06
				С	ЗНОЛ.06
		Счетчик	Kt=0,2S/0,5 Ксч=1 №16666-97	EA02RAL-P1B-3
255	ПС 110 кВ Черкасов Камень, Ввод Т-1 110 кВ	н н	Kt=0,2S Ктт=50/1 №36672-08	А	ТГФМ-110 II*	RTU-327 Рег. № 41907-09	о о о	Активная Реактивная	0,5 1,1	2,0 2,1
				В	ТГФМ-110 II*
				С	ТГФМ-110 II*
		К н	Кт=0,2 Ктн=110000/^3/100/^3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW- 4

1	2		3		4		5	6	7	8	9
	ПС 110 кВ Черкасов Камень, Ввод Т-2 110 кВ			Kt=0,2S	А	ТГФМ-110 II*
			н н	Ктт=50/1	В	ТГФМ-110 II*
				№36672-08	С	ТГФМ-110 II*
				Кт=0,2 Kth=110000/V3/100/V 3 №24218-08	А	НАМИ-110 УХЛ1	RTU-327 Рег. №	о о о	Активная	0,5	2,0
256			К н		В	НАМИ-110 УХЛ1	RTU-327 Рег. №		Активная	0,5	2,0
			К н		С	НАМИ-110 УХЛ1	41907-09		Реактивная	1,1	2,1
			Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW-4
	ПС Теба ВЛ 220 кВ Томь-Усинская ГРЭС - Теба с отпайкой на ПС	Междуреченская (ТМТ-224)		Kt=0,2S	А	ТГФ220-П*
			н н	Ктт=600/1	В	ТГФ220-П*
				№20645-07	С	ТГФ220-П*
				Кт=0,2 Kth=220000/V3/100/V	А	НАМИ-220 УХЛ1	RTU-327	1320000	Активная	0,5	2,0
257			К н	Кт=0,2 Kth=220000/V3/100/V	В	НАМИ-220 УХЛ1	Рег. №			0,5	2,0
			К н	3 №20344-05	С	НАМИ-220 УХЛ1	19495-03		Реактивная	1,1	2,1
			Счетчик	Kt=0,2S/0,5 Ксч=1 №27524-04	СЭТ-4ТМ.03

1	2	3		4		5	6	7	8	9
258	ПС Теба ВЛ 220 кВ Теба - Чарыш (Д-57)	н н	Kt=0,2S Ктт=600/1 №20645-07	А	ТГФ220-П*	RTU-327 Рег. № 19495-03	1320000	Активная Реактивная	0,5 1,1	2,0 2,1
				В	ТГФ220-П*
				С	ТГФ220-П*
		К н	Кт=0,2 Ктн=220000/^3/100/^ 3 №20344-05	А	НАМИ-220 УХЛ1
				В	НАМИ-220 УХЛ1
				С	НАМИ-220 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №27524-04	СЭТ-4ТМ.03
259	ПС 110 кВ Торсьма, ОРУ 110 кВ, ВЛ 110 кВ П-3	н н	Kt=0,2S Ктт=600/1 №34096-07	А	ТГФ110-П*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,1
				В	ТГФ110-П*
				С	ТГФ110-П*
		К н	Кт=0,2 Kth=110000/V3/100/V 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №27524-04	СЭТ-4ТМ.03
260	ПС 110 кВ Торсьма, ОРУ 110 кВ, ВЛ 110 кВ П-4	н н	Kt=0,2S Ктт=600/1 №34096-07	А	ТГФ110-П*	RTU-327 Рег. № 41907-09	о о о о	Активная Реактивная	0,5 1,1	2,0 2,1
				В	ТГФ110-П*
				С	ТГФ110-П*
		К н	Кт=0,2 Kth=110000/V3/100/V 3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №27524-04	СЭТ-4ТМ.03
Пределы допускаемой погрешности СОЕВ, с									±5

Примечания

1 Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (30 минут).
2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.
3 Погрешность в рабочих условиях указана для тока 2(5)% 1_ном cos9 = 0,5 инд и температуры окружающего воздуха в месте расположения счетчиков электроэнергии от плюс 5 до плюс 35 °С.
4 Допускается замена измерительных трансформаторов, счетчиков, УССВ и УСПД на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем указанные в настоящем описании типа (при условии, что Предприятие-владелец не претендует на улучшение метрологических характеристик). Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.
5 Допускается изменение наименования измерительных каналов без изменения объекта измерений. Изменение оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 4 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Нормальные условия:
параметры сети:
- напряжение, % от и_ном	от 99 до 101
- ток, % от 1ном	от 100 до 120
- коэффициент мощности cos9	0,87
температура окружающей среды, °C
- для счетчиков активной энергии:
ГОСТ 31819.22-2012	от +21 до +25
ГОСТ 30206-94	от +21 до +25
ГОСТ Р 52323-2005	от +21 до +25
- для счетчиков реактивной энергии:
ГОСТ 26035-83	от +18 до +22
ТУ 4228-011-29056091-11	от +21 до +25
ТУ 4228-011-29056091-05	от +21 до +25
Условия эксплуатации:
параметры сети:
- напряжение, % от и_ном	от 90 до 110
- ток, % от 1ном	от 2(5) до 120
- коэффициент мощности	от 0,5 инд. до 0,8 емк.
диапазон рабочих температур окружающего воздуха, °C
- для ТТ и ТН	от -40 до +40
- для счетчиков	от -40 до +60
- для УСПД	от +1 до +50
магнитная индукция внешнего происхождения, мТл, не более	0,5

1	2
Надежность применяемых в АИИС КУЭ компонентов:
электросчетчики ЕвроАльфа:
- среднее время наработки на отказ, ч	50000
- среднее время восстановления работоспособности, ч	72
электросчетчики Альфа А1800:
- среднее время наработки на отказ, ч	120000
- среднее время восстановления работоспособности, ч	72
электросчетчики СЭТ-4ТМ.03:
- среднее время наработки на отказ, ч	90000
- среднее время восстановления работоспособности, ч	2
электросчетчики АЛЬФА:
- среднее время наработки на отказ, ч	120000
- среднее время восстановления работоспособности, ч	72
УСПД RTU-327:
- среднее время наработки на отказ, ч	35000
yCCB-16HVS:
- среднее время наработки на отказ, ч	44000
yCCB-35HVS:
- среднее время наработки на отказ, ч	35000
сервер:
- среднее время наработки на отказ, ч	70000
Глубина хранения информации
электросчетчики:
- тридцатиминутный профиль нагрузки в двух направлениях,
сут, не менее	45
УСПД:
- суточные данные о тридцатиминутных приращениях
электроэнергии по каждому каналу и электроэнергии, потребленной
за месяц, сут	45
ИВК:
- результаты измерений, состояние объектов и средств
измерений, лет, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счётчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике;
- журнал УСПД:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике и УСПД;
- пропадание и восстановление связи со счетчиком.

Защищённость применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:
- электросчётчика;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- УСПД;

- защита на программном уровне информации при хранении, передаче, параметрировании:

- счетчика электрической энергии;

- УСПД.

Возможность коррекции времени в:

- счетчиках электрической энергии (функция автоматизирована);

- УСПД (функция автоматизирована);

- сервере ИВК (функция автоматизирована).

Возможность сбора информации:

- о состоянии средств измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована);

- сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Кемеровской области типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Кемеровской области представлена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
1	2	3
Счетчики электроэнергии многофункциональные	ЕвроАЛЬФА	103
Счетчики электроэнергии многофункциональные	Альфа А1800	145
Счетчики электроэнергии многофункциональные	СЭТ-4ТМ.03	7
Счетчики электроэнергии многофункциональные	АЛЬФА	2
Трансформаторы тока	GS-12	2
Трансформаторы тока	IMB 123	3
Трансформаторы тока	STPP-38	6
Трансформаторы тока	STSM-38	123
Трансформаторы тока	Т-0,66	6
Трансформаторы тока	ТБМО-110 УХЛ1	3
Трансформаторы тока	ТВДМ-35-1	3
Трансформаторы тока	ТГФ-110	27
Трансформаторы тока	ТГФ110-П*	36
Трансформаторы тока	ТГФМ-110	90
Трансформаторы тока	ТГФМ-110 II*	162
Трансформаторы тока	ТГФМ-220	6
Трансформаторы тока	ТЛМ-10	4
Трансформаторы тока	ТЛО-10	66
Трансформаторы тока	ТЛП-10	42
Трансформаторы тока	ТОГФМ-110	12

1	2	3
Трансформаторы тока	ТПЛ-10	60
Трансформаторы тока	ТПЛ-10-М	6
Трансформаторы тока	ТПЛМ-10	24
Трансформаторы тока	ТПЛУ-10	4
Трансформаторы тока	ТПОЛ-10	10
Трансформаторы тока	ТПФМ-10	2
Трансформаторы тока	ТРГ-110 II*	6
Трансформаторы тока	ТГФ220-П*	6
Трансформаторы напряжения	ЗНОЛ.06	153
Трансформаторы напряжения	ЗНОМ-35-65	2
Трансформаторы напряжения	НАМИ-10	7
Трансформаторы напряжения	НАМИ-10 У2	4
Трансформаторы напряжения	НАМИ-10-95 УХЛ2	5
Трансформаторы напряжения	НАМИ-110 УХЛ1	282
Трансформаторы напряжения	НАМИ-220 УХЛ1	12
Трансформаторы напряжения	НАМИ-35 УХЛ1	40
Трансформаторы напряжения	НАМИТ-10	3
Трансформаторы напряжения	НТМИ-10	2
Трансформаторы напряжения	НТМИ-10-66	5
Трансформаторы напряжения	НТМИ-6	1
Трансформаторы напряжения	СРА 123	6
Трансформаторы напряжения	СРВ 123	3
Устройства сбора и передачи данных	RTU-327	4 шт.
Методика поверки	МП 206.1-140-2018	1 экз.
Формуляр	13526821.4611.104.ЭД.ФО	1 экз.
Технорабочий проект	13526821.4611.104.ТП	1 экз.

Поверка

осуществляется по документу МП 206.1-140-2018 «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Кемеровской области. Методика поверки», утвержденному ФГУП «ВНИИМС» 09.07.2018 г.

Основные средства поверки:

- трансформаторов тока - в соответствии с ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки;
- трансформаторов напряжения - в соответствии с ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки;
- по МИ 3195-2009. ГСИ. Мощность нагрузки трансформаторов напряжения без отключения цепей. Методика выполнения измерений;
- по МИ 3196-2009. ГСИ. Вторичная нагрузка трансформаторов тока без отключения цепей. Методика выполнения измерений;
- счетчиков электрической энергии ЕвроАЛЬФА (Рег. № 16666-97) - по методике поверки с помощью установок МК6800, МК6801 для счетчиков классов точности 0,2 и 0,5 и установок ЦУ 6800 для счетчиков классов точности 1,0 и 2,0;
- счетчиков электрической энергии ЕвроАЛЬФА (Рег. № 16666-07) - в соответствии с документом «ГСИ. Счетчики электрической энергии многофункциональные ЕвроАЛЬФА. Методика поверки», согласованной с ФБУ «Ростест-Москва» в сентябре 2007 г.;
- счетчиков электрической энергии Альфа А1800 (Рег. № 31857-06) - в соответствии с документом «Счетчики электрической энергии трехфазные многофункциональные Альфа А1800. Методика поверки. МП-2203-0042-2006, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 19 мая 2006 г.;
- счетчиков электрической энергии Альфа А1800 (Рег. № 31857-11) - в соответствии с документом «Счетчики электрической энергии трехфазные многофункциональные Альфа А1800. Методика поверки ДЯИМ.41152.018 МП», утвержденному ФГУП «ВНИИМС» в 2011 г. и документу «Счетчики электрической энергии трехфазные многофункциональные Альфа А1800. Дополнение к методике поверки ДЯИМ.41152.018 МП», утвержденному в 2012г.;
- счетчиков электрической энергии СЭТ-4ТМ.03 (Рег. № 27524-04) - в соотвествии с документом методика поверки ИЛГШ.411152.124 РЭ1, являющейся приложением к руководству по эксплуатации ИЛГШ.411152.124 РЭ. Методика поверки согласована с руководителем ГЦИ СИ ФГУ «Нижегородский ЦСМ» 10 сентября 2004 г.
- счетчиков электрической энергии АЛЬФА (Рег. №14555-02) - по методике поверки «Многофункциональные счетчики электрической энергии типа АЛЬФА. Методика поверки» согласованной ВНИИМ им. Д.И.Менделеева, с помощью установок МК6800, МК6801;
- УСПД RTU-327 (рег. № 41907-09) - по документу ДЯИМ.466215.007 МП «Устройства сбора и передачи данных серии RTU-327. Методика поверки», утвержденному ФГУП «ВНИИМС» в 2009 г.;
- радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной системы Global Positioning System (GPS), рег № 27008-04;
- термогигрометр CENTER (мод.314), рег № 22129-09.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Кемеровской области», аттестованном ФГУП «ВНИИМС», аттестат аккредитации № RA.RU. 311787 от 02.08.2016 г.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Кемеровской области

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «РУСЭНЕРГОСБЫТ»

(ООО «РУСЭНЕРГОСБЫТ»)

ИНН 7706284124

Адрес: 105066, г. Москва, ул. Ольховская, д. 27, стр. 3

Телефон: +7 (495) 926-99-00

Факс: +7 (495) 280-04-50

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119631, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа №30004-13 от 29.03.2018

Техническая поддержка

4442 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 299 от 20.02.2019

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

4442 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 299 от 20.02.2019

Текст приказа Росстандарта № 299 от 20.02.2019

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
