МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

06 ноября 2020 г.

Москва

Об утверждении типов средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732), приказываю:

• 1. Утвердить типы средств измерений согласно прилагаемому перечню типов средств измерений.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений, включая описания типа согласно приложению.

• 3.  Контроль за исполнением настоящего приказа возложить на заместителя Руководителя Федерального агентства по техническому регулированию и метрологии С.С.Голубевым.

Заместитель Руководителя

/ ' " >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1B07EDFB80EA118E003F73B665 Кому выдан: Кулешов Алексей Владимирович Действителен: с 06.11.2019 до 06.11.2020

---

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «6» ноября 2020 г. № 1799

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии серии iEM2050 Назначение средства измерений

Счетчики электрической энергии серии iEM2050 (далее - счётчики) предназначены для измерений и учета активной и реактивной электроэнергии по двум тарифам в однофазных двухпроводных цепях переменного тока промышленной частоты.

Описание средства измерений

Принцип действия счетчика основан на перемножении входных сигналов тока и напряжения с последующим преобразованием сигнала в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов отсчетным устройством дает количество активной энергии. В счетчиках в качестве датчика тока используется шунт, в качестве датчика напряжения, резистивный делитель. Счетчики предназначены для эксплуатации внутри помещений и используются для промышленного, сельскохозяственного и бытового назначения, и подлежат установке на динрейку в шкаф со степенью защиты оболочки не ниже IP51. Питание счетчика обеспечивается от входных сигналов напряжения.

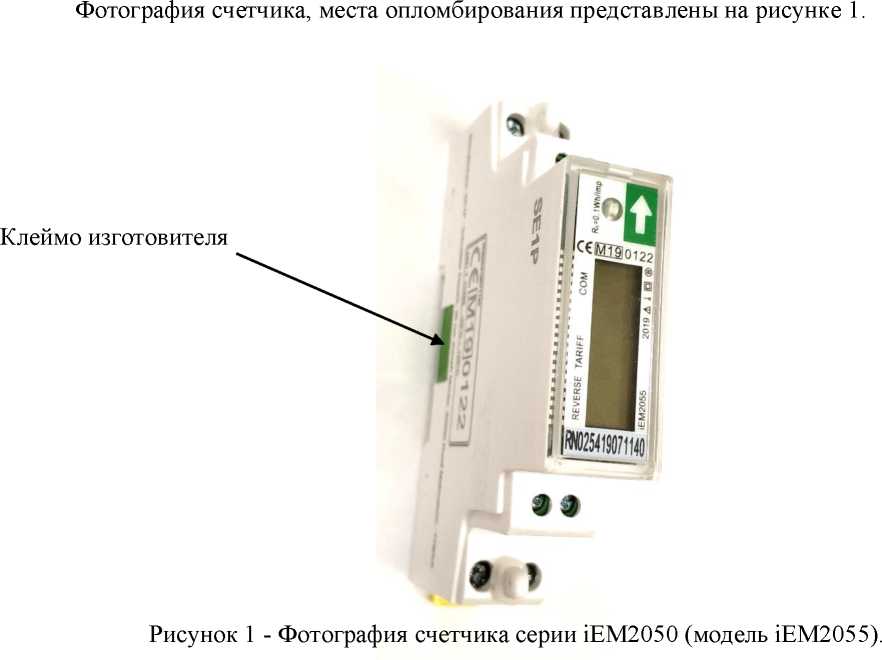

Конструктивно счетчики состоят из лицевой панели, пломбируемых крышек, дискретного выхода и RS-485 выхода (протокол Modbus RTU). На лицевой панели счетчика расположены:

• - светодиод, показывающий потребление активной и реактивной электроэнергии, а также передачу импульсов о потребленной активной и реактивной электроэнергии через дискретный выход;

• - Двух пломбируемых крышек, защищающих от несанкционированного вмешательства в работу счетчика;

• - Электронное отсчетное устройство.

В зависимости от исполнений счетчики выпускаются нескольких моделей: iEM2050, iEM2055. Отличия моделей приведены в таблице 1.

Таблица 1 - Описание моделей счетчиков серии iEM2050

Функциональные возможности счётчиков	Модификации счётчиков
	iEM2050	iEM2055
Измеряемые величины
Значение напряжения*	+	+
Значение тока*	+	+
Активная мощность*	+	+
Реактивная и полная мощность*	+	+
Коэффициент мощности*	+	+
Частота*	+	+
Измерение активной и реактивной энергий прямого и обратного направления	+	+
Количество тарифов (внешний тарификатор)	2	2
Класс точности B согласно EN 50470-1/3	-	+
Передача данных и управление
Порт RS-485 (протокол Modbus RTU)	+	+
Импульсный выход	+	+
Примечание: * - без нормирования погрешности

Программное обеспечение

Программное обеспечение (ПО) записывается в устройство на стадии его производства. Защита от копирования ПО осуществляется на аппаратном уровне: вычитывание памяти программ и памяти данных невозможно. Конечный пользователь не имеет доступа к изменению системных параметров (калибровочные коэффициенты, алгоритмы работы устройства и т.д.). Для защиты несанкционированного изменения настроечных параметров устройства в ПО используется система авторизации пользователя (многоуровневый пароль) и невозможно без вскрытия счётчика.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	—
Номер версии (идентификационный номер) ПО, не ниже	soft-2
Цифровой идентификатор ПО	—

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Средний» в соответствии с Р 50.2.077 -2014.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики счетчиков

Наименование	Значение
Класс точности по активной энергии по ГОСТ 31819.21-2012	1*
Класс точности по реактивной энергии по ГОСТ 31819.23-2012	2
Базовый (максимальный) ток, А	5 (45)
Номинальное напряжение, В	230

Наименование	Значение
Рабочий диапазон напряжений, В	от 195 до 253
Стартовый ток, мА	20
Рабочий диапазон частоты, Гц	от 45 до 55
Постоянная счетчика, импульсный выход, имп./(кВт-ч)	0,01; 0,1; 1; 10; 100; 1000; 2000; 10000
Постоянная счетчика, оптический испытательный выход, имп./(кВт^ч) ((Вт^ч)/ имп.)	10000 (0,1)
Примечание: * Модификация iEM2055 счетчиков так же соответствуют классу В стандарта EN 50470-3.

Таблица 4 - Технические характеристики счетчиков

Наименование	Значение
Потребляемая мощность по измерительной цепи напряжения, В^А, не более	10
Потребляемая мощность по измерительной цепи напряжения, Вт, не более	2
Потребляемая мощность по измерительной цепи тока, В^А, не более	4
Средний срок службы, лет	15
Масса, не более, г	80
Габаритные размеры (длина; ширина; высота), не более, мм	17,5; 63; 90
Средняя наработка счетчика до отказа, ч	100 000
Диапазон рабочих температур окружающего воздуха, °С	от - 25 до + 55

Знак утверждения типа

Знак утверждения типа наносится на лицевой панели счетчика и титульных листах эксплуатационной документации методом офсетной печати.

Комплектность средства измерений

Комплектность приведена в таблице 3.

Таблица 3 - Комплектность счетчика

Наименование	Обозначение	Количество
Счетчик	-	1 шт.
Паспорт	-	1 шт.
Руководство по эксплуатации 1	-	1 шт.
Методика поверки 1	МП 206.2-105-20	1 шт.
Коробка упаковочная	-	1 шт.
1 - поставляется по отдельному заказу организациям, которые проводят поверку.

Поверка

осуществляется по документу МП 206.2-105-20 «Счетчики электрической энергии серии iEM2050. Методика поверки», утвержденному ФГУП «ВНИИМС» 30 апреля 2020 года.

Основные средства поверки:

• - установка автоматическая многофункциональная для поверки счётчиков электрической энергии SJJ-1 регистрационный номер в Федеральном информационном фонде (регистрационный №) 37404-08;

• - установка для проверки электрической безопасности GPI-825, регистрационный № 30010-10;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии серии iEM2050

ГОСТ 31818.11-2012 (МЭК 62052-11:2003) Аппаратура для измерения электриче-ской энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012 (МЭК 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

Техническая документация фирмы-изготовителя

Изготовитель

Zhejiang Yongtailong Electronic Co., Ltd., Китай

Адрес: No.320 Tongsheng Road, Tongxiang City, Zhejiang Province, China

Головной офис:

Фирма «Schneider Electric Industries SAS», Франция

Адрес: 89, Boulevard Franklin Roosevelt , 92500 Rueil-Malmaison, France

Телефон (факс): (33) 141 29 85 01, (33) 141 29 89 01

Заявитель

Акционерное Общество «Шнейдер Электрик» (АО «Шнейдер Электрик»)

ИНН 7712092928

Адрес: 127018, г. Москва, ул. Двинцев, д.12, корп.1

Телефон (факс): (495) 777-99-90, (495) 777-99-92

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: (495) 437-55-77

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

---

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «» 2020 г. №

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ПАО «РусГидро» - «Каскад Кубанских ГЭС», КРУН - 6 кВ ГЭС - 2, ГЭС - 3

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ПАО «РусГидро» - «Каскад Кубанских ГЭС», КРУН - 6 кВ ГЭС - 2, ГЭС - 3 (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии.

Описание средства измерений

АИИС КУЭ представляет собой двухуровневую автоматизированную измерительную систему с централизованным управлением и распределенной функцией измерения.

Измерительные каналы (ИК) АИИС КУЭ включают в себя следующие уровни: первый уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

второй уровень - информационно-вычислительный комплекс (ИВК), включает в себя сервер филиала ПАО «РусГидро» - «Каскад Кубанских ГЭС» (сервер АИИС КУЭ), устройство синхронизации времени УСВ-3, а также совокупность аппаратных, каналообразующих и программных средств для организации локальной вычислительной сети и разграничения прав доступа к информации, технические средства приема-передачи данных.

АИИС КУЭ решает следующие задачи: измерение 30-минутных приращений активной, реактивной электроэнергии и времени; периодический (один раз в сутки) и/или по запросу сбор привязанных к шкале координированного времени UTC(SU) результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин) во всех ИК;

периодический (один раз в сутки) и/или по запросу сбор данных о состоянии средств измерений во всех ИК, а также сбор служебных параметров (изменения параметров базы данных, пропадание напряжения, коррекция даты и системного времени);

хранение результатов измерений по заданным критериям (первичной, рассчитанной и замещенной информации и т.д.) и данных о состоянии средств измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;

прием и обработка данных от смежных АИИС КУЭ (30-минутных приращений активной и реактивной электроэнергии по точкам измерений и данных о состоянии соответствующих средств измерений);

ввод в ручном режиме показаний и (или) профилей мощности с интервалом интегрирования 30 мин от приборов учета электроэнергии, не включенных в АИИС КУЭ;

формирование интегральных актов электроэнергии и актов учета перетоков электроэнергии;

формирование и передача результатов измерений и информации о состоянии средств измерений в виде макетов 80020, 80030, 80040, 51070, а также в иных форматах в АО «АТС», АО «СО ЕЭС», смежным и прочим заинтересованным организациям;

обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);

диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;

конфигурирование и настройка параметров АИИС КУЭ;

ведение системы единого времени в АИИС КУЭ (синхронизация часов АИИС КУЭ); предоставление дистанционного доступа к компонентам АИИС КУЭ (по запросу). Величины первичных токов и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на измерительные входы счетчика электроэнергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности без учета коэффициентов трансформации. Электроэнергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут.

Сервер АИИС КУЭ автоматически опрашивает счетчики электроэнергии с помощью выделенного канала связи на уровне ИИК, считывает со счетчиков 30-минутные профили мощности и журналы событий для каждого канала учета, осуществляет вычисление значений электроэнергии с учётом коэффициентов трансформации ТТ и ТН, записывает полученные данные в базу данных;

обеспечивает ввод в ручном режиме показаний и (или) профилей мощности с интервалом интегрирования 30 мин от приборов учета электроэнергии, не включенных в АИИС КУЭ;

осуществляет обработку результатов измерений;

обеспечивает хранение результатов измерений и журналов событий в базе данных;

передает результаты измерений в АО «АТС», АО «СО ЕЭС» и смежным организациям в виде макетов 80020, 80030, 80040, 51070.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает уровни ИИК и ИВК. Для обеспечения единства измерений используется шкала координированного времени UTC(SU). В СОЕВ входят часы счетчиков, сервера АИИС КУЭ. В качестве устройства синхронизации времени используется УСВ-3 со встроенным ГЛОНАСС/GPS приемником.

Сравнение показаний часов сервера АИИС КУЭ и УСВ-3 происходит один раз в час. Синхронизация часов сервера АИИС КУЭ и УСВ-3 осуществляется при наличии любого минимального расхождения между показаниями часов сервера АИИС КУЭ и УСВ-3.

Сравнение показаний часов счетчиков и сервера АИИС КУЭ, происходит не реже одного раза в сутки. Синхронизация времени часов счетчиков и сервера АИИС КУЭ осуществляется при расхождении показаний часов счетчиков и сервера АИИС КУЭ на величину более чем ±2 с.

Программное обеспечение

Идентификационные данные метрологически значимой части ПО АИИС КУЭ представлены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО АИИС КУЭ

Идентификационные данные (признаки)	Значение
Наименование ПО	ПО «Emcos Corporate»
Номер версии (идентификационный номер) ПО	2.1
Идентификационное наименование ПО	STAlertBase.tlb
Цифровой идентификатор ПО	D2160BEEE3 9FE5C92D4741EB6C722D68
Алгоритм вычисления цифрового идентификатора	MD5
Идентификационное наименование ПО	STDistribute Intf.tlb
Цифровой идентификатор ПО	CABF4B55D4597392A92355008357AFD6
Алгоритм вычисления цифрового идентификатора	MD5
Идентификационное наименование ПО	STDriverBase.tlb
Цифровой идентификатор ПО	0C2194E89D66B977475E05В4ВВВВВ А60
Алгоритм вычисления цифрового идентификатора	MD5
Идентификационное наименование ПО	STLinelntf.tlb
Цифровой идентификатор ПО	31С0Е1632ЕС4912791С8Е9A7C899DC63
Алгоритм вычисления цифрового идентификатора	MD5
Идентификационное наименование ПО	STReportlibrarv.tlb
Цифровой идентификатор ПО	6EA71FEDB278827D5D99AC48DF728352
Алгоритм вычисления цифрового идентификатора	MD5
Идентификационное наименование ПО	STTransportManager Base.tlb
Цифровой идентификатор ПО	1549AB3CEFE8899E837FВ814A978A2F4
Алгоритм вычисления цифрового идентификатора	MD5
Идентификационное наименование ПО	STTransport Base.tlb
Цифровой идентификатор ПО	7D5F550BE11E0D7DE271EC9548F70DD1
Алгоритм вычисления цифрового идентификатора	MD5
Идентификационное наименование ПО	STAppControl.tlb
Цифровой идентификатор ПО	119028FFC96D923 90C1414F4E6DFA07C
Алгоритм вычисления цифрового идентификатора	MD5

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их метрологические и технические характеристики приведены в таблицах 2, 3, 4

Таблица 2 - Состав ИК АИИС КУЭ

№ ИК	Наименование ИК	Состав ИК АИИС КУЭ
		ТТ	ТН	Счетчик	ИВК
1	2	3	4	5	6
ГЭС-2					Сервер АИИС КУЭ УСВ-3 Рег.№ 64242-16
1	ГЭС-2; ВЛ 6 кВ ГЭС-2 -Облместпром (Ф-66)	ТЛП-10 Кл. т. 0,2S 200/5 Рег. № 30709-11	ЗНОЛП.4-6 Кл. т. 0,2 (6300/^3)/(100/^3) Рег. № 46738-11	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08
2	ГЭС-2; КЛ 6 кВ ГЭС-2 - Ударный (Ф-63)	ТЛП-10 Кл. т. 0,2S 200/5 Рег. № 30709-11	ЗНОЛП.4-6 Кл. т. 0,2 (6300/^3)/(100/^3) Рег. № 46738-11	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08
3	ГЭС-2; ВЛ 6 кВ ГЭС-2 - ГЭС-1 (Ф-62)	ТПЛ-НТЗ-10 Кл. т. 0,2S 100/5 Рег. № 69608-17	ЗНОЛП.4-6 Кл. т. 0,2 (6300/^3)/(100/^3) Рег. № 46738-11	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08
ГЭС-3
4	ГЭС-3; ВЛ 35 кВ ГЭС-4 - ГЭС-3 (Л-392)	ТЛО-35 Кл. т. 0,2S 100/5 Рег. № 36291-11	ЗНОЛП-ЭК-35 Кл. т. 0,5 (35(Х)0/\3)/(100/\3) Рег. № 68841-17	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08
5	ГЭС-3; ВЛ 6 кВ ГЭС-3 - совхоз, насосная (Ф-63)	ТПЛ-НТЗ-10 Кл. т. 0,2S 100/5 Рег. № 69608-17	ЗНОЛП.4-6 Кл. т. 0,2 (6000/^3)/(100/^3) Рег. № 46738-11	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08
6	ГЭС-3; КЛ 6 кВ ГЭС-3 - п. Каскадный (Ф-62)	ТПЛ-НТЗ-10 Кл. т. 0,2S 100/5 Рег. № 69608-17	ЗНОЛП.4-6 Кл. т. 0,2 (6000/^3)/(100/^3) Рег. № 46738-11	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08
7	ГЭС-3; КЛ 6 кВ ГЭС-3 - п. Каскадный (Ф-65)	ТПЛ-НТЗ-10 Кл. т 0,2S 100/5 Рег. № 69608-17	ЗНОЛП.4-6 Кл. т. 0,2 (6000/^3)/(100/^3) Рег. № 46738-11	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17
Примечания: 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. 2 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как неотъемлемая часть. 3 Регистрационный номер в Федеральном информационном фонде (Рег. №).

Таблица 3 - Метрологические характеристики ИК АИИС КУЭ

Номер ИК	COSф	Пределы допускаемой относительной погрешности ИК при измерении активной электроэнергии в рабочих условиях применения АИИС КУЭ (5), %
		I1(2)< 1изм< I 5 %	I5 %< 1изм< I 20 %	I 20 %< Ьзм< I 100 %	I100 %< !изм< I 120 %
1	2	3	4	5	6
1 - 3, 5 - 7 ТТ - 0,2S; ТН - 0,2; Счетчик - 0,2S	1,0	±1,2	±0,8	±0,8	±0,8
	0,9	±1,3	±0,9	±0,8	±0,8
	0,8	±1,4	±1,0	±0,9	±0,9
	0,7	±1,6	±1,1	±1,0	±1,0
	0,5	±2,1	±1,4	±1,2	±1,2
4 ТТ - 0,2S; ТН - 0,5; Счетчик - 0,2S	1,0	±1,3	±1,0	±0,9	±0,9
	0,9	±1,4	±1,1	±1,0	±1,0
	0,8	±1,6	±1,2	±1,1	±1,1
	0,7	±1,8	±1,3	±1,2	±1,2
	0,5	±2,4	±1,8	±1,6	±1,6
Номер ИК	simp	Пределы допу измерении реа применения АИ	скаемой относительной погрешности ИК при ктивной электроэнергии в рабочих условиях ИС КУЭ (5), %
		I 2 %< 1изм< I 5 %	I5 %< Ьзм< I 20 %	I 20 %< Ьзм< I 100 %	I100 %< !изм< I 120 %
1 - 3, 5 - 7 ТТ - 0,2S; ТН - 0,2; Счетчик - 0,5	0,44	±2,9	±2,5	±2,0	±2,0
	0,6	±2,5	±2,3	±1,8	±1,8
	0,71	±2,4	±2,2	±1,7	±1,7
	0,87	±2,2	±2,1	±1,7	±1,7
4 ТТ - 0,2S; ТН - 0,5; Счетчик - 0,5	0,44	±3,2	±2,8	±2,3	±2,3
	0,6	±2,7	±2,4	±2,0	±2,0
	0,71	±2,5	±2,3	±1,9	±1,9
	0,87	±2,3	±2,2	±1,8	±1,8

Пределы абсолютной погрешности синхронизации часов компонентов СОЕВ АИИС

КУЭ к шкале координированного времени UTC(SU) ±5 с

Примечания:

• 1 Характеристики погрешности ИК даны для измерения электроэнергии (получасовая).

• 2 В качестве характеристик относительной погрешности указаны пределы относительной погрешности, соответствующие доверительной вероятности Р = 0,95.

Таблица 4 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Нормальные условия применения:
параметры сети:
напряжение, % от ином	от 98 до 102
ток, % от Ьом	от 100 до 120
частота, Гц	от 49,85 до 50,15
коэффициент мощности cos9	0,9
температура окружающей среды, °С	от +15 до +25
относительная влажность воздуха при +25°С, %	от 30 до 80

Продолжение таблицы 4

1	2
Рабочие условия применения:
параметры сети:
напряжение, % от ином	от 90 до 110
ток, % от !ном	от 5 до 120
коэффициент мощности	от 0,5 инд. до 0,8 емк.
частота, Гц	от 49,6 до 50,4
температура окружающей среды для ТТ и ТН, °С	от -40 до +50
температура окружающей среды для счетчиков, УСВ-3, °С	от +5 до +35
относительная влажность воздуха при +25°С, %	от 75 до 98
Надежность применяемых в АИИС КУЭ компонентов:
Счетчики СЭТ-4ТМ.03М (Рег. № 36697-08):
среднее время наработки на отказ, ч, не менее	140000
среднее время восстановления работоспособности, ч	2
Счетчики СЭТ-4ТМ.03М (Рег. № 36697-17):
среднее время наработки на отказ, ч, не менее	220000
среднее время восстановления работоспособности, ч	2
УСВ-3:
среднее время наработки на отказ, ч, не менее	45000
среднее время восстановления работоспособности, ч	2
Глубина хранения информации
Счетчики СЭТ-4ТМ.03М:
тридцатиминутный профиль нагрузки в двух направлениях, сут, не
менее	113,7
при отключении питания, лет, не менее	10
Сервер:
хранение результатов измерений и информации состояний средств
измерений, лет, не менее	3,5

Надежность системных решений:

В журналах событий счетчиков фиксируются факты: параметрирования;

пропадания напряжения;

коррекция шкалы времени.

Защищенность применяемых компонентов:

наличие механической защиты от несанкционированного доступа и пломбирование: счетчиков электроэнергии;

промежуточных клеммников вторичных цепей напряжения;

испытательной коробки.

Наличие защиты на программном уровне: пароль на счетчиках электроэнергии;

пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Знак утверждения типа

наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность средства измерений приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование	Тип	Количество
Трансформатор тока	ТПЛ-НТЗ-10	12 шт.
	ТЛП-10	6 шт.
	ТЛО-35	3 шт.
Трансформатор напряжения	ЗНОЛП.4-6	9 шт.
	ЗНОЛП-ЭК-35	3 шт.
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03М	7 шт.
Паспорт-формуляр	ЭРЮГ40104.009.01.ФО	1 шт.
Методика поверки	РТ-МП-7159-500-2020	1 шт.

Поверка

осуществляется по документу РТ-МП-7159-500-2020 «ГСИ. Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ПАО «РусГидро» - «Каскад Кубанских ГЭС», КРУН - 6 кВ ГЭС - 2, ГЭС - 3. Методика поверки», утвержденному ФБУ «Ростест-Москва» 25.06.2020 г.

Основные средства поверки:

трансформаторов тока - по ГОСТ 8.217-2003; трансформаторов напряжения - по ГОСТ 8.216-2011;

счетчиков СЭТ-4ТМ.03М (Рег. № 36697-08) - по методике поверки ИЛГШ.411152.145 РЭ1 утвержденной ФБУ «Нижегородский ЦСМ» в 2007 г.;

счетчиков СЭТ-4ТМ.03М (Рег. № 36697-17) - по методике поверки ИЛГШ.411152.145 РЭ1 утвержденной ФБУ «Нижегородский ЦСМ» в 2017 г.;

УСВ-3 (Рег. № 64242-16) - по документу РТ-МП-3124-441-2016 «Устройства синхронизации времени УСВ-3. Методика поверки», утвержденному ФБУ «Ростест-Москва» в 2016 г.;

прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор» 3.3Т1, регистрационный номер в Федеральном информационном фонде 39952-08;

прибор комбинированный Testo 622 регистрационный номер в Федеральном информационном фонде 53505-13;

радиочасы МИР РЧ-02, регистрационный номер в Федеральном информационном фонде 46656-11.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в документе «Методика (методы) измерений количества электрической энергии с использованием автоматизированной информационно-измерительной системы коммерческого учета электроэнергии (АИИС КУЭ) филиала ПАО «РусГидро» - «Каскад Кубанских ГЭС», КРУН - 6 кВ ГЭС - 2, ГЭС - 3», Аттестована ФБУ «Ростест-Москва», регистрационный номер RA.RU 311703 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

Нормативные документы, устанавливающие требования к АИИС КУЭ

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

Изготовитель

Филиал Публичного акционерного общества «Федеральная гидрогенерирующая компания - РусГидро» - «Каскад Кубанских ГЭС»

(Филиал ПАО «РусГ идро» — «Каскад Кубанских ГЭС»)

ИНН 2460066195

Адрес: 357115, Ставропольский край, г. Невинномысск, ул. Водопроводная, д. 360а.

Телефон: +7(86554) 4-15-86

Факс: +7(86554) 6-85-50

Заявитель

Общество с ограниченной ответственностью «Энергия Юга» (ООО «Энергия Юга»)

Адрес: 400011, г. Волгоград, ул. Электролесовская, 76.

Телефон: +7(8442) 99-04-04 доб. 1191

Факс: +7(8442) 99-04-04

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект д. 31

Телефон: +7(495) 544-00-00, +7(499) 129-19-11

Факс: +7(499) 124-99-96

E-mail: info@rostest.ru

Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

---

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «6» ноября 2020 г. № 1799

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства для измерений углов установки колес автомобилей

HOFMANN MEGAPLAN, модификаций Megaline 3D, SSENCE, S100, S200, S300, S400, S500, S600, S700

Назначение средства измерений

Устройства для измерений углов установки колес автомобилей HOFMANN MEGAPLAN, модификаций Megaline 3D, SSENCE, S100, S200, S300, S400, S500, S600, S700 (далее - устройства) предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей.

Устройства обеспечивают измерение следующих параметров:

• - углов развала колес;

• - углов индивидуального схождения колес.

Описание средства измерений

Действие устройств основано на измерении угловых параметров, определяющих положение колес автомобилей, с помощью видеокамер, считывающих положение светоотражающих мишеней.

Процесс измерений осуществляется путем обработки измерительной информации, получаемой путем импульсного освещения излучателями специальных мишеней, размещаемых на колесах автомобиля, и считывания видеокамерами отраженных от мишеней импульсов излучения.

Управление процессом измерений, обработка и выдача результатов измерений проводится с помощью стандартного персонального компьютера, размещенного в приборной стойке.

В память персонального компьютера устройств заложена база данных на большое количество моделей автомобилей. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.

Устройства обеспечивают одновременный контроль углового положения в пространстве всех четырех колес автомобиля.

В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам.

Устройства конструктивно состоят из передвижной приборной стойки (поставляется в соответствии с заказом потребителя), четырех светоотражающих мишеней и стойки с видеокамерами. В комплект устройств Megaline 3D, SSENCE, S400, S500, S600, S700 входит персональный компьютер, клавиатура и компьютерная мышь.

Устройства выпускаются в девяти модификациях: Megalin 3D, SSENCE, S100, S200, S300, S400, S500, S600, S700, которые отличаются версией встроенного программного обеспечения (далее - ВПО), некоторыми метрологическими характеристиками, габаритными размерами и массой приборных стоек и светоотражающих мишеней.

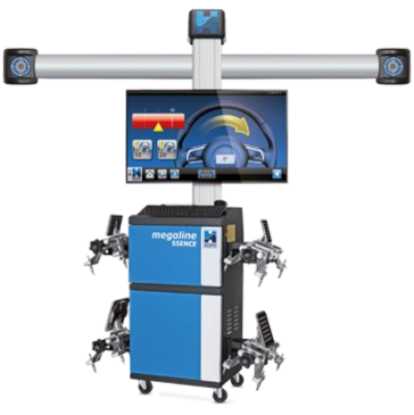

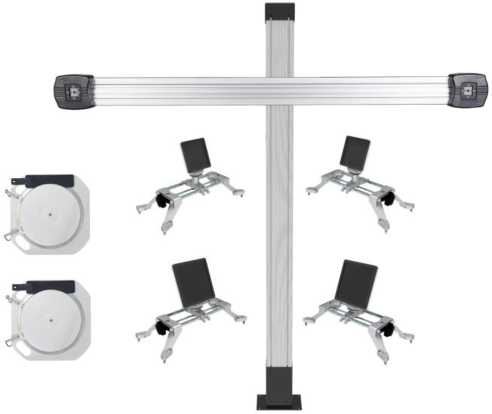

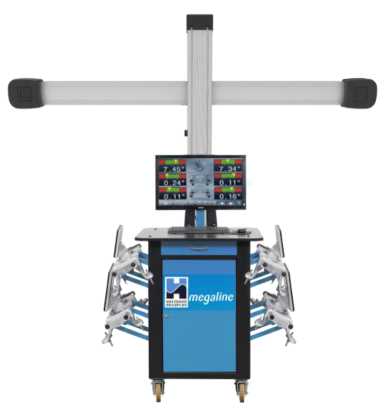

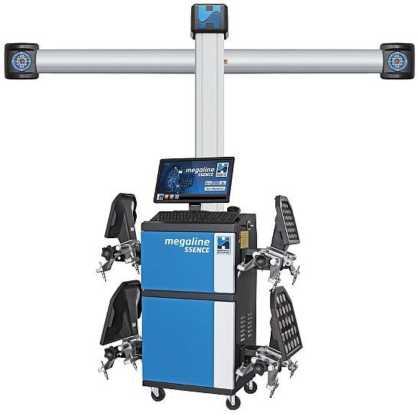

Общий вид устройств представлен на рисунках 1 - 4.

Общий вид маркировочной таблички устройств представлен на рисунке 5

Пломбирование устройств для измерений углов установки колес автомобилей HOFMANN MEGAPLAN, модификаций Megaline 3D, SSENCE, S100, S200, S300, S400, S500, S600 не предусмотрено.

Программное обеспечение

Устройства имеют программное обеспечение (далее -ПО), устанавливаемое на ПК, предназначенный для управления функциональными возможностями устройств, проведения измерений и обработки их результатов. Программное обеспечение предустанавливается на ПК, входящий в комплектность средства измерений, и может быть установлено на другой ПК, с помощью компакт-диска.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Конструкция стендов исключает возможность несанкционированного влияния на ПО и измерительную информацию путём применения паролей различного уровня доступа.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные(признаки)	Значение
Модификация	Megaline 3D	SSENCE, S100, S200, S300, S400, S500, S600, S700
Идентификационное наименование ПО	ПО	ПО
Номер       версии (идентификационный номер) ПО	Sw v.3.1c	Sw v. 19.06.2801
Цифровой идентификатор ПО	5f5d21be4ef1176c8ac21b53f98ab91 a	84b76765fb899fd314425a6df9f7ade9
Алгоритм вычисления цифрового идентификатора ПО	MD5	MD5

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Модификация	Megaline 3D, S100, S200, S300, S400, S500, S600, S700	SSENCE
Углы развала колес
Диапазон измерений, °	±10
Пределы допускаемой абсолютной погрешности измерений, '	±2
Индивидуальный угол схождения колес
Диапазон измерений, °	±20	±12,5
Пределы допускаемой абсолютной погрешности измерений, '	±2	±2

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Модификация	Megaline 3D	SSENCE
Габаритные размеры (Д*Ш*В), мм, не более - светоотражающие мишени - стойка с видеокамерами	160x160x70/225x225x70 2760x440x2743	160x160x70/225x225x70 2800x760x2900

Наименование характеристики	Значение
Модификация	Megaline 3D	SSENCE
Масса, кг, не более
- светоотражающие мишени	0,2	0,2
- стойка с видеокамерами	270	110

Таблица 4 - Технические характеристики

Наименование характеристики	Значение
Модификация	S100, S200, S300	S400, S500, S600, S700
Габаритные размеры (ДхШ*В), мм, не более - светоотражающие мишени	230x250/340x350	125x145/185x215
- стойка с видеокамерами	2760x2800x450	500x410x1000
Масса, кг, не более - светоотражающие мишени	4	1,5
- стойка с видеокамерами	155	84

Таблица 5 - Технические характеристики

Наименование характеристики	Значение
Диапазон рабочих температур, °С	от +15 до +35
Параметры электрического питания: - напряжение переменного тока, В	220+22-33
- частота переменного тока, Гц	50±1

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати и на приборную стойку методом наклеивания.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Устройство для измерений углов установки осей и колес автомобилей (модификация в соотв етствии с заказом потребителя)		1 шт.
Персональный компьютер с устройствами ввода и вывода информации*		1 шт.
Компакт-диск с программным обеспечением		1 шт.
Поворотная пластина		2 шт.
Блокиратор педали тормоза		1 шт.
Фиксатор рулевого колеса		1 шт.
Комплект принадлежностей и приспособлений		1 шт.
Руководство по эксплуатации на русском языке		1 экз.
Методика поверки	МП АПМ 66-19	1 экз.
* кроме модификаций S100, S200, S300

Поверка

осуществляется по документу МП АПМ 66-19 «Устройства для измерений углов установки колес автомобилей HOFMANN MEGAPLAN, модификаций Megaline 3D, SSENCE, S100, S200, S300, S400, S500, S600, S700. Методика поверки», утверждённому ООО «Автопрогресс-М» «24» июля 2019 г.

Основные средства поверки:

• - квадрант оптический КО-60М, ±120°, ПГ ±30'' (рег. № 26905-04);

• - установки угломерные на основе столов поворотных СТ-9 (рег. № 72318-18).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к устройствам для измерений углов установки колес автомобилей HOFMANN MEGAPLAN, модификаций Megaline 3D, SSENCE, S100, S200, S300, S400, S500, S600, S700

Техническая документация «Hofmann Megaplan GmbH», Австрия

Изготовитель

«Hofmann Megaplan GmbH», Австрия

HauptstraBe 67, 5302 Henndorf, Austria

Тел.: +43 6214 - 64 66 12, факс: +43 6214 - 64 66 22

E-mail: HM-mail@hofmann-megaplan.com

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М»

(ООО «Автопрогресс-М»)

Адрес: 123298, г. Москва, ул. Берзарина, д. 12

Тел.: +7 (495) 120-03-50

E-mail: info@autoprogress-m.ru

Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.

---

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «6» ноября 2020 г. № 1799

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы измерительные многофункциональные ИРИС

Назначение средства измерений

Приборы измерительные многофункциональные ИРИС (далее по тексту - приборы) предназначены для измерений действующих значений силы и напряжения переменного тока, активной и реактивной, полной мощности, коэффициента мощности в однофазных, трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока промышленной частоты и воспроизведений силы постоянного тока.

Описание средства измерений

Принцип действия приборов основан на аналого-цифровом преобразовании входных величин и последующего расчета параметров электрической сети, а также выдачи управляющих сигналов в виде силы постоянного тока.

Приборы обеспечивают измерение, отображение и передачу:

- действующего значения силы и напряжения переменного тока, активной, реактивной и полной мощностей;

- коэффициента мощности;

- передачу измеренных значений параметров в автоматизированные системы диспетчерского управления и технического учета параметров качества электроэнергии.

Приборы обеспечивают отображение измеренных параметров на светодиодных семисегментных индикаторах.

Приборы имеют единичные светодиодные индикаторы для указания дополнительной информации о текущих отображаемых параметрах и режимах работы прибора.

Приборы имеют возможность оперативного изменения яркости свечения через цифровой интерфейс RS485, Bluetooth, Ethernet с помощью программы конфигуратора.

Приборы имеют возможность записи осциллограммы результатов измерения.

Приборы имеют возможность настройки диапазона показаний с учетом коэффициентов трансформации по напряжению (для внешних трансформаторов напряжения с номинальным напряжением вторичной обмотки 100 В) и по току (для внешних трансформаторов тока с номинальным током вторичной обмотки 1 А и 5 А) через цифровые интерфейсы RS485.

Приборы обеспечивают передачу измеренных и вычисляемых параметров по цифровым интерфейсам RS485, Bluetooth и Ethernet.

Варианты поддерживаемых протоколов обмена: ModBus RTU, ModBus TCP, ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-104-2004, Bluetooth 4.2.

Поддерживаемые интерфейсы обеспечивают возможность подключения к приборам дополнительных модулей (например: модули индикации, цифровые табло и т.д.), расширяющих функциональные возможности приборов.

По заказу приборы могут иметь исполнение с мобильным конфигуратором .

Приборы являются многопредельными и имеют различные исполнения в зависимости от диапазона измерений входного сигнала, напряжения питания, типа интерфейсов, наличия дискретных входов, дискретных/аналоговых выходов, наличия мобильного конфигуратора.

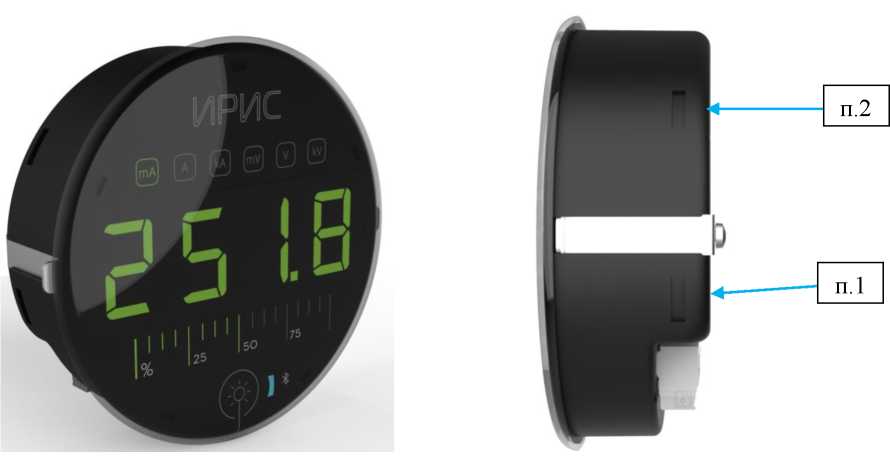

Конструктивно приборы серии ИРИС выпускаются в виде двух модификаций:

ИРИС...-96 и ИРИС...-120, отличающихся габаритными размерами и внешним видом (исполнение в круглом или квадратном корпусе в зависимости от функционально особенности)

Информация об исполнении прибора содержится в коде полного условного обозначения: ИРИС - a - b - c - d - e - f - g - h - i,

где ИРИС - тип прибора,

a - функциональное исполнение,

b - конструктивное исполнение,

с - номинальное значение напряжения (входной сигнал),

d - номинальное значение тока (входной сигнал),

e - условное обозначение напряжения питания,

f - условное обозначение наличия или отсутствия цифрового интерфейса,

g - наличие дискретных входа и выхода,

h - условное обозначение наличия или отсутствия выходного аналогового сигнала,

i - наличие или отсутствие мобильного конфигуратора.

Конструктивно приборы выполнены в ударопрочном, пылезащищенном, пластмассовом корпусе щитового крепления.

Приборы работоспособны при установке в любом положении.

Приборы не имеют подвижных частей и являются виброустойчивыми и вибростойкими. Дополнительно приборы могут изготавливаться с различными вариантами передней панели с креплением на DIN-рейку.

Приборы соответствуют требованиям к рабочим условиям (механические воздействия) по группе 4 ГОСТ 22261-94.

Доступ к внутренним частям приборов возможен только с нарушением пломб/этикеток. Общий вид приборов, габаритные и установочные размеры приведены на рисунке 1.

Рисунок 1 - Общий вид приборов с указанием места нанесения знака поверки и места пломбирования (п. 1 - место нанесения знака поверки;

п. 2 - место пломбирования)

Рисунок 2 - Общий вид приборов, применяемых в однофазных электрических сетях переменного тока (п. 1 - место нанесения знака поверки;

п. 2 - место пломбирования)

Программное обеспечение

Приборы оснащены микропроцессором, в котором записано метрологически значимое встроенное программное обеспечение (далее по тексту - ПО), калибровочные коэффициенты и значения программируемых параметров. Доступ к микропроцессору возможен только после вскрытия прибора с нарушением пломб.

При проведении санкционированных регламентных работ, программируется диапазон показаний. При изменении диапазона показаний необходимо производить отметку в паспорте, которая должна содержать установленный диапазон показаний, дату и подпись ответственного исполнителя. Изменение диапазона показаний не ведет к изменению контрольной суммы ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Сведения об идентификационных данных ПО представлены в таблице 1.

Таблица 1- Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Внутренняя прошивка микропроцессора
Номер версии (идентификационный номер ПО), не ниже	1.0.4.835
Цифровой идентификатор ПО	d6862d63285ed8992c142ad07fa97c42
Алгоритм вычисления цифрового идентификатора ПО	md5

Метрологические и технические характеристики

Метрологические и технические характеристики представлены в таблицах 2-4

Таблица 2 - Метрологические характеристики приборов

Наименование характеристики	Значение
1	2
Номинальные значения фазного (линейного) напряжения переменного тока ином, В*	57,7(100); 230(400)
Диапазон измерений фазного (линейного) напряжения переменного тока, В	от 0,05/ином до 1,5'ином

Продолжение таблицы 2

1	2
Пределы допускаемой основной приведенной (к номинальному значению) погрешности измерений значения фазного (линейного) напряжения переменного тока, %	±0,2
Номинальные значения силы переменного тока 1ном, А*	1; 5
Диапазон измерений значения силы переменного тока, А	от 0,01 ^1ном до 2,1 ^1ном
Пределы допускаемой основной приведенной (к номинальному значению) погрешности измерений значения силы переменного тока, %	±0,2
Диапазон измерений частоты переменного тока, Гц	от 45 до 65
Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц	±0,01
Диапазон измерений коэффициента мощности	от -1 до +1
Пределы допускаемой приведенной (к номинальному значению) погрешности измерений коэффициента мощности, %	±0,5
Диапазон измерений фазной и трехфазной активной (реактивной) электрической мощности, Вт (вар)	от 0,05/ином до 1,5-ином от 0,0 1 •1ном до 2, 1^1ном
Пределы допускаемой основной относительной погрешности измерений фазной и трехфазной активной (реактивной) электрической мощности, %**	± 0,5 %
Диапазон измерений фазной и трехфазной полной электрической мощности, В^А	от 0,05/ином до 1,5/Пном от 0,0 1 •1ном до 2, 1^1ном
Пределы допускаемой основной относительной погрешности измерений фазной и трехфазной полной электрической мощности, % **	±0,5 %
Диапазоны воспроизведения силы постоянного тока, мА	от -5 до +5 от 0 до 5 от 0 до 20 от 4 до 20
Пределы основной допускаемой приведенной (к диапазону) погрешности воспроизведения силы постоянного тока, %	±0,5
* Среднее действующее значение напряжения (силы переменного тока), т.е. среднеарифметическое значение суммы действующих значений напряжений (токов) ** При номинальное значение коэффициента активной мощности С08фном=1, коэффициента реактивной мощности sinфном=1.

Таблица 3- Пределы допускаемой дополнительной погрешности . измерений

Влияющая величина	Значение влияющей величины	Пределы допускаемой дополнительной погрешности измерений
1	2	3
Температура окружающего воздуха, °С	от -40 до +10 от +30 до +70	0,5ЮП /10 С°
Относительная влажность, %	от 80 до 98 (при температуре +25 °С)	0,5ОП
Частота сети, Гц	от 45 до 65
Коэффициент мощности	от -1 до +1

Продолжение таблицы 3

1	2	3
Напряжение питания, В	Постоянный ток от 115 до 220; от 220 до 370 Переменный ток от 80 до 220; от 220 до 264 Постоянный ток от 9 до 24; от 24 до 36	0,5 •ОП
Примечание - ОП - пределы основной погрешности измерений соответствующего диапазона измерения (воспроизведения)

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
1	2
Параметры сети питания постоянного тока: -Напряжение питания постоянного тока, В	от 9 до 36 от 115 до 370
Параметры сети питания переменного тока: -Напряжение питания переменного тока, В	от 80 до 264
-Частота переменного тока, Гц	от 45 до 65
Габаритные размеры, мм, не более: для ИРИС...-96
- длина	96
- высота	96
- глубина для ИРИС.-120	114,5
- длина	120
- высота	120
- глубина	92,5
Масса, кг, не более: для ИРИС.-96	0,25
для ИРИС.-120	0,25
Нормальные условия измерений: - температура окружающего воздуха, °С	от +15 до +25
- относительная влажность воздуха, %	от 30 до 80
- атмосферное давление, кПа (мм рт. ст.)	от 84 до 106,7 (от 630 до 795)
- напряжение переменного тока, В	от 225,4 до 234,6
- частота переменного тока, Гц	от 47 до 53
Рабочие условия измерений: - температура окружающего воздуха, °С	от -40 до +70
- относительная влажность воздуха, %	до 98
- атмосферное давление, кПа (мм рт. ст.)	от 84 до 106,7 (от 630 до 795)
- частота переменного тока, Гц	от 45 до 65
Потребляемая мощность, В^А, не более	3
Средний срок службы, лет	20
Средняя наработка на отказ, ч	250000

Знак утверждения типа

наносится на место пломбирования прибора в виде наклейки-пломбы, титульные листы руководства по эксплуатации и паспорта прибора типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Прибор многофункциональный измерительный	ИРИС	1 шт.
Паспорт	МТ.ИРИС.01.01 ПС	1 экз.
Руководство по эксплуатации	МТ.ИРИС.01.01 РЭ	1 экз.
Методика поверки	МТ.ИРИС.01.01 МП	1 экз.
допускается один экземпляр на партию приборов, отправляемых в один адрес

Поверка

осуществляется по документу МТ.ИРИС.01.01 МП «Приборы измерительные многофункциональные ИРИС. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 27.04.2020 г.

Основные средства поверки:

-Установка универсальная поверочная «УППУ МЭ» модификации 3.1КМ-П-02 (регистрационный номер в Федеральном информационном фонде № 57346-14);

-Мультиметр 3458А (регистрационный номер в Федеральном информационном фонде № 25900-03);

• - Установка универсальная пробойная УПУ-10М (регистрационный номер в Федеральном информационном фонде № 58589-14);

• - Мегаомметр ЭС0202/2-Г (регистрационный номер в Федеральном информационном фонде № 14883-95).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на прибор и на титульный лист паспорта на прибор и/или свидетельство о поверке

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к приборам измерительным многофункциональным ИРИС

ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

МТ.ИРИС.01.01. ТУ Приборы измерительные многофункциональные ИРИС. Технические условия

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «Микропроцессорные технологии»

(ООО НПП «Микропроцессорные технологии»)

ИНН 5404396621

Адрес: 630110, г. Новосибирск, ул. Писемского 24/4, 2 этаж Телефон (факс): +7 (383) 211-92-84

Web-сайт: mt@i-mt.net

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6 Телефон: + 7 (495) 481-33-80

E-mail: info@prommashtest.ru

Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

---

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «6» ноября 2020 г. № 1799

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппаратура навигационная потребителей КНС GPS Garmin Dakota 20

Назначение средства измерений

Аппаратура навигационная потребителей КНС GPS Garmin Dakota 20 (далее - аппаратура) предназначена для определения геодезических координат (широты и долготы) местоположения наземных объектов по сигналам навигационных космических аппаратов космической навигационной системы (далее - КНС) GPS.

Описание средства измерений

Принцип действия аппаратуры основан на параллельном приеме и обработке измерительными каналами сигналов КНС GPS. Измерительные каналы используются для слежения по коду за сигналами КНС на частоте L1. Хранение результатов измерений производится во внутренней памяти аппаратуры.

Конструктивно аппаратура выполнена в едином корпусе, включающем в себя приемник сигналов КНС и антенну. На передней панели расположен цветной сенсорный жидкокристаллический дисплей для отображения информации, результатов измерений и управления аппаратурой. На задней панели расположены герметичный отсек для элементов питания и порт mini-USB для передачи результатов измерений на ПЭВМ. На боковой панели расположена кнопка включения/выключения аппаратуры. Питание аппаратуры осуществляется от двух элементов питания типа AA (щелочные, NiMH или литиевые).

Пломбирование аппаратуры не предусмотрено.

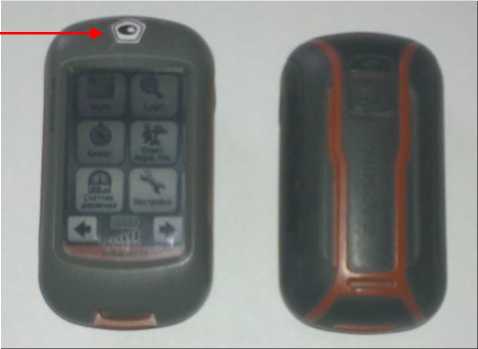

Общий вид аппаратуры представлен на рисунке 1.

^а) Программное обеспечение

Программное обеспечение аппаратуры хранится во внутренней памяти аппаратуры и предназначено для управления аппаратурой, а также для отображения, обработки и сохранения результатов измерений.

Внесение изменений в идентификационные данные и метрологически значимое ПО аппаратуры невозможно.

Уровень защиты программного обеспечения по Р 50.2.077-2014 - «высокий».

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Dakota 20
Номер версии (идентификационный номер) ПО	не ниже 4.00
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	отсутствует
Алгоритм вычисления цифрового идентификатора	отсутствует

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Допускаемая абсолютная погрешность определения координат при доверительной вероятности 0,95 по сигналам GPS в плане, м	±15

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм - высота	100
- ширина	55
- глубина	33
Масса (без элементов питания), кг	0,100
Условия эксплуатации: - температура окружающего воздуха, °С	от -15 до +70
Напряжение питания от источника постоянного тока (2 батареи типа АА), В	3

Знак утверждения типа

Наносится в виде наклейки в верхней части передней панели аппаратуры.

Комплектность средства измерений

Таблица 4 - Комплектность аппаратуры

Наименование	Обозначение	Кол.
Аппаратура навигационная потребителей КНС GPS Garmin Dakota 20	Garmin Dakota 20	8 шт., заводские номера: 1PL132392 1PL153419 1PL279429 1PL279443 1PL291316 1PL304252 1PL304256 1PL304345
USB кабель	—	8 шт.
Методика поверки	УВФН.464332.001 МП	1 экз.
Garmin Dakota 10 и 20. Руководство пользователя	—	1 экз.

Поверка

осуществляется по документу УВФН.464332.001 МП «ГСИ. Аппаратура навигационная потребителей КНС GPS Garmin Dakota 20. Методика поверки», утвержденному ФГУП «СНИИМ» 28 января 2020 г.

Основные средства поверки:

- имитатор сигналов ГНСС ГЛОНАСС/GPS/ GALILEO/SBAS GSG-64 (номер в реестре средств измерений Федерального информационного фонда по обеспечению единства измерений 58306-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на Свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к аппаратуре навигационной потребителей КНС GPS Garmin Dakota 20

Государственная поверочная схема для координатно-временных средств измерений, утвержденная Приказом Росстандарта от 29 декабря 2018 г. N 2831

Изготовитель

Фирма «Garmin International, Inc.», США

Адрес: 1200 East, 151st Street, Olathe, Kansas 66062, USA

Web-сайт: garmin.com

E-mail: store@garmin.ru

Заявитель

Управление Федеральной службы по ветеринарному и фитосанитарному надзору по Ростовской, Волгоградской и Астраханской областям и Республике Калмыкия

ИНН 6163072891

Адрес: 344000, г. Ростов -на-Дону, ул. Малюгиной, 214 «А»

Телефон/факс: +7 (863) 266-51-59 / +7 (863) 269-01-13

Web-сайт: www.rsn-rostov.ru

E-mail: ursnro_sec@donpac.ru

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно - исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4

Телефон/факс: +7 (383) 210-08-14 / +7 (383) 210-13-60

Web-сайт: sniim.ru

E-mail: director@sniim.ru

Аттестат аккредитации Западно-Сибирского филиала ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.

---

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «6» ноября 2020 г. № 1799

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТФЗМ 110

Назначение средства измерений

Трансформаторы тока ТФЗМ 110 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание средства измерений

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока состоят из первичной и вторичных обмоток, изолированных кабельной бумагой и помещенных в фарфоровую покрышку, заполненную трансформаторным маслом.

Первичная обмотка имеет секции, которые с помощью перемычек соединяются последовательно, параллельно или последовательно-параллельно, что позволяет переключать коэффициент трансформации в отношении 1:2. Вторичные обмотки намотаны на тороидальные магнитопроводы, изолированы друг от друга и заключены в общую изоляцию из кабельной бумаги. Выводы первичной обмотки укреплены в фарфоровой покрышке. Крепление фарфоровой покрышки к основанию - механическое. Уплотнение соединений достигается за счет прокладок из маслостойкой резины.

Основание трансформатора представляет собой сварную коробку из стального листа, в которой расположен клеммник с выводами вторичных обмоток. Выводы закрыты крышкой, на которой укреплена табличка технических данных.

Трансформаторы тока выпущены в следующих модификациях ТФЗМ 1 1 0-Б-У1, ТФЗМ 110Б-УХЛ1, которые отличаются друг от друга значениями номинального первичного тока и классом точности вторичных обмоток.

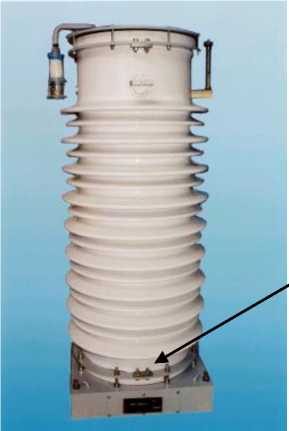

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики ТФЗМ 110-Б-У1

Наименование характеристики	Значение для заводских номеров
	217, 229, 234
Номинальное напряжение, кВ	110
Номинальный первичный ток 11ном, А	600
Номинальный вторичный ток 12ном, А	5
Номинальная частота Гном, Гц	50
Класс точности вторичных обмоток для измерений и учета	0,5
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А	30

Таблица 2 - Метрологические характеристики ТФЗМ 110Б-УХЛ1

Наименование характеристики	Значение для заводских номеров
	1260, 1263, 1264
Номинальное напряжение, кВ	110
Номинальный первичный ток 11ном, А	1000
Номинальный вторичный ток 12ном, А	5
Номинальная частота Гном, Гц	50
Класс точности вторичных обмоток для измерений и учета	0,5S
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А	30

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Модификация трансформатора тока	ТФЗМ 110-Б-У1	ТФЗМ 110Б-УХЛ1
Условия эксплуатации: - температура окружающей среды, °С	от -45 до +40	от -60 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора тока типографским способом.

Комплектность средства измерений

аблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	ТФЗМ 110-Б-У1	3 шт.
Трансформатор тока	ТФЗМ 110Б-УХЛ1	3 шт.
Паспорт	ТФЗМ 110-Б-У1	3 экз.
Паспорт	ТФЗМ 110Б-УХЛ1	3 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

• - трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

• - прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

• - магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ 110

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

Изготовитель

Общество с ограниченной ответственностью научно -производственное предприятие «Итран» (ООО НПП «ИТРАН»)

ИНН 6663052621

Адрес: 620034, г. Екатеринбург, ул. Контролёров, д. 15 -Б

Телефон: +7 (343) 311 -09-37

Факс: +7 (343) 311-09-37

Web-сайт: www.itran.ru

E-mail: itran@itran.ru

Заявитель

Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)

ИНН 7733157421

Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3

Телефон: +7 (495) 620-08-38

Факс: +7 (495) 620-08-48

Web-сайт: www.ackye.ru

E-mail: eaudit@ackye.ru

Испыт ательный цент р

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д.31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11

Факс: +7 (499) 124-99-96

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации

---

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «6» ноября 2020 г. № 1799

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Магнитометры КБД-2П

Назначение средства измерений

Магнитометры КБД-2П (далее - магнитометры) предназначены для измерений магнитной индукции постоянного магнитного поля.

Описание средства измерений

Принцип действия магнитометра основан на измерении магнитного поля трехкомпонентными феррозондовыми датчиками.

Магнитометр может применяться в качестве индикатора магнитных аномалий при бесконтактном обследовании трубопроводов, в магниторазведочных, геофизических работах и предназначен для одновременного измерения и регистрации горизонтальных и вертикальных составляющих постоянного магнитного поля в шести точках пространства. Для этого в магнитометре предусмотрена жёсткая система направляющих цилиндрической формы длиной 420 мм, на концах которой закреплены трехкомпонентные феррозондовые датчики.

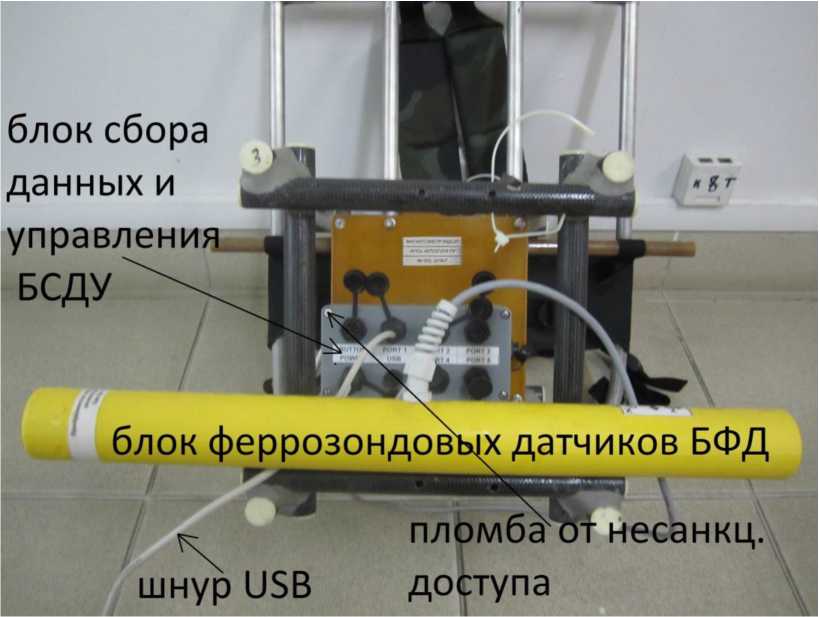

На рисунке 1 показан общий вид магнитометра без защитного кожуха.

Рисунок 1 - Общий вид магнитометра (без кожуха)

На рисунке 2 приведен общий вид блоков феррозондовых датчиков магнитометра с блоком управления и шнуром для подключения компьютера без защитного кожуха.

На крышке кожуха и возле задней крышки блока по одному из винтов закрыты пломбами для защиты аппаратуры от несанкционированного доступа.

Феррозондовые датчики в блоке феррозондовых датчиков БФД являются активными. Ток возбуждения дважды за период доводит ферромагнитный сердечник датчика до насыщения, за счет чего изменяется потокосцепление намотанной на сердечник измерительной катушки с внешним магнитным полем. В измерительной катушке возникает переменное электрическое напряжение, частота которого в два раза больше частоты тока возбуждения, а амплитуда пропорциональна постоянной составляющей проекции вектора индукции внешнего магнитного поля на магнитную ось датчика.

Сбор данных с датчиков ведётся микропроцессором в блоке управления. Блок управления магнитометра обеспечивает передачу восемнадцати значений измеренной магнитной индукции в компьютер через интерфейс USB для последующей углубленной обработки. Передача данных осуществляется пакетами со скоростью 230.4 кБод. Каждое значение магнитной индукции кодируется двумя байтами с учётом знака. Пакет содержит следующую последовательность байт:

X1 Y1 Z1 X2 Y2 Z2 X3 Y3 Z3 X4 Y4 Z4 X5 Y5 Z5 X6 Y6 Z6,

где буква обозначает компоненту магнитной индукции, а цифра - точку в пространстве.

Далее значения магнитной индукции, поступившие в компьютер, визуализируются с помощью специального программного обеспечения.

Программное обеспечение

Магнитометр имеет встроенное и автономное программное обеспечение.

Автономное программное обеспечение выполняет следующие функции:

- запуск и остановку процесса измерения пользователем;

- вывод на экран значений компонент измеряемого вектора магнитной индукции;

- обеспечение возможности записи во внутреннюю память внешнего компьютера массива с измеренными значениями компонент магнитной индукции;

- вывод на экран в режиме реального времени графика компонент магнитной индукции как функции дискретного времени.

Встроенное программное обеспечение выполняет следующие функции:

- опрос каждого феррозондового датчика и представление результатов измерения в двоичном виде;

- проверка целостности полученных данных;

- отправка измеренных данных автономному программному обеспечению.

Метрологически значимую часть программного обеспечения магнитометра исполняет файл HB_Tesla_0709_2A_X5.exe - программа обеспечения вывода измеренных величин в графическом виде, запускаемая на ПЭВМ. Программа сбора данных и управления (ПСДУ), является встроенной в ПО. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» для автономного и встроенного ПО в соответствии с Р 50.2.077-2014.

Идентификационные данные автономного и встроенного ПО приведены в таблицах 1, 2.

Таблица 1 - Идентификационные данные автономного ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	HB_Tesla_0709_2A_X5.exe
Номер версии (идентификационный номер) ПО, не ниже	2.38
Цифровой идентификатор ПО*	2F D8 3E 6C 0D FF 3C 70 30 D9 17 80 3B 60 8D 52
Алгоритм расчета контрольной суммы	MD5
*Значение контрольной суммы приведено для версии ПО, указанной в таблице

Таблица 2 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО, не ниже	1.2

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений магнитной индукции постоянного магнитного поля, мкТл	от -100 до +100
Пределы допускаемой относительной погрешности измерений магнитной индукции постоянного магнитного поля, %	±2

аблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры (ДлинахШиринахВысота), мм, не более: - блок феррозондовых датчиков БФД	800x600x400
- блок сбора данных и управления БСДУ	260x250x120
- аккумулятор 12 В, 10 А-ч	80x140x130
- шнур USB, длина	3000
Масса, кг, не более: - блок феррозондовых датчиков БФД	3,2
- блок сбора данных и управления БСДУ	1,8
- аккумулятор 12 В, 10 А- ч	2,4
- шнур USB	0,2
Потребляемая мощность, Вт, не более	30
Средняя наработка на отказ, ч	15000
Средний срок службы, лет	5
Условия эксплуатации: - температура окружающей среды, °С	от -30 до +50
- относительная влажность, %	до 90 при 30 °С
- атмосферное давление, кПа	от 84,0 до 106,7

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта - типографским способом, на кожух магнитометра - фотохимическим и ударным методами.

Комплектность средства измерений

Таблица 5 - Комплектность магнитометра

Наименование	Обозначение	Количество
Магнитометр КБД-2П в составе:
Блок феррозондовых датчиков БФД	АРСБ.411511.001	3
Блок сбора данных и управления БСДУ	АРСБ.467237.001	1
Аккумулятор 12 В, 10 А-ч	Radiotech RT-LPS150	1
Шнур	USB	1
Программное обеспечение	HB_Tesla	1
Паспорт	АРСБ.467234.001 ПС	1
Руководство по эксплуатации	АРСБ.467234.001 РЭ	1
Методика поверки	МП 2205-0008-2020	1

Поверка осуществляется по документу МП 2205-0008-2020 «ГСИ. Магнитометры КБД-2П. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28.02.2020 г.

Основные средства поверки:

мера магнитной индукции (рабочий эталон 2-го разряда единицы магнитной индукции постоянного поля) по ГОСТ 8.030-2013, погрешность воспроизведения магнитной индукции постоянного магнитного поля не более ±0,5 % в диапазоне от минус 100 до плюс 100 мкТл.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых магнитометров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к магнитометрам КБД-2П

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции

Технические условия АРСБ.467237.010 ТУ Магнитометр КБД-2П

Изготовитель

Общество с ограниченной ответственностью «ДИАС» (ООО «ДИАС»)

ИНН 7838418409

Адрес: 196105, г. Санкт-Петербург, ул. Кузнецовская, д. 40, пом. 1Н

Юридический адрес: 190000, г. Санкт-Петербург, наб. реки Мойки, д.75-79, литер. Д, пом. 2-Н

Телефон (факс): (812) 335-96-94

Web-сайт: www.dias.ru

E-mail: info@dias.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

---

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «6» ноября 2020 г. № 1799

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Счетчики электрической энергии статические трехфазные SKAT 3 Назначение средства измерений

Счетчики электрической энергии статические трехфазные SKAT 3 (далее по тексту — счетчики) предназначены для измерения и учета активной энергии или активной и реактивной энергии прямого и обратного направлений в трехфазных трех- и четырехпроводных цепях переменного тока промышленной частоты, непосредственного или трансформаторного включ ения, в одно- или многотарифных режимах.

Счетчики обеспечивают возможность их присоединения к интеллектуальным системам учета электрической энергии (мощности), в соответствии с требованиями, установленными правилами предоставления доступа к минимальному набору функций интеллектуальных систем учёта электрической энергии (мощности).

Описание средства измерений

Принцип действия счетчиков основан на измерении мгновенных значений сигналов тока и напряжения с последующей математической обработкой и интегрированием во времени. Измерение и математическая обработка сигналов тока и напряжения осуществляется специализированной микросхемой, выдающей импульсы пропорциональные потребляемой активной энергии в счетный механизм счетчика. Узел отображения информации представляет собой электр омехани-ческое отсчетное устройство (ЭМОУ) или специализированный вспомогательный микроконтроллер с энергонезависимой памятью и цифровым жидкокристаллическим или светодиодным дисплеем.

Счетчик состоит из:

• - датчика(-ов) тока;

• - датчика(-ов) напряжения;

• - блока питания;

• - измерительной схемы;

• - электромеханического отсчетного устройства (далее ЭМОУ) или цифрового дисплея (ЖК или СД индикаторов);

• - опционального считывателя цифровой карты;

• - корпуса с клеммной колодкой с элементами пломбирования.

Счетчики изготовлены на базе цифрового сигнального процессора (DSP или аналогичного) со встроенным аналого-цифровым преобразователем, который производит преобразование сигналов, поступающих на его входы от датчиков тока и напряжения, в цифровой код. В качестве датчиков тока используются встроенные токовые трансформаторы или шунты, а также в некоторых исполнениях внешние трансформаторы тока, имеющие линейную погрешность в пределах класса точности прибора, а в качестве датчика напряжения - встроенный резистивный делитель, включенный параллельно цепи напряжения счетчика.

Для хранения и отображения измеренных величин в многотарифных счетчиках имеется энергонезависимая память и электронно-цифровой индикатор для отображения измеряемых величин. Учет энергии обеспечивается по четырем тарифам, максимум.

Счетчики, в зависимости от серии и модификации могут быть оборудованы цифровыми интерфейсами:

• - оптический (инфракрасный) порт;

• - RS-232;

• - RS-485;

• - радио модем;

• - LoRa модем;

• - ZigBee модем;

• - PLC модем;

• - GSM/GPRS модем.

В зависимости от модификации счетчики имеют пломбируемый отсек для установки сменных модулей связи.

С помощью цифровых интерфейсов или инфракрасного порта можно получать любую информацию об измеряемых величинах как в реальном времени, так и о параметрах, хранящихся в запоминающих устройствах счетчиков.

Счетчики модификаций SKAT 305 и SKAT 315 имеют защиту от несанкционированного доступа к данным по интерфейсам и имеют возможность индикации на ЖКИ и встроенном журнале событий (через стандартное ПО MeterPro) попыток несанкционированного доступа, диагностики, самодиагностики.

Выбор отображаемой информации на дисплее осуществляется при помощи кнопок, расположенных на лицевой панели счётчика или через цифровые интерфейсы, а также через оптический порт.

Переключение тарифов в счётчике производится внутренним таймером. Ход часов при отсутствии питания обеспечивается с помощью встроенной литиевой батареи в течение 10 лет без ее замены.

На лицевой панели расположены светодиодные индикаторы, которые показывают наличие или отсутствие тока в проводящей цепи, отображают наличие связи с компьютером, при чтении с него информации.

Счетчики обеспечивают измерение параметров:

• - учтенная активная и реактивная энергия в прямом и обратном направлениях, в том числе по 4 тарифам, нарастающим итогом и на начало отчетных периодов, включая энергию потерь;

• - мгновенные (за один период частоты сети) и усреднённые значения фазных и линейных напряжений;

• - мгновенные (за один период частоты сети) и усреднённые значения фазных токов;

• - значения фазных и суммарной активной, реактивной и полной мощностей;

• - значения фазных и суммарного коэффициентов мощности;

• - значения максимумов мощности;

• - значение частоты сети;

• - значения коэффициентов несимметрии фазных напряжений;

• - текущее время и дата с возможностью установки и корректировки, с ведением календаря и сезонных переходов времени;

Счетчики с цифровой индикацией позволяют считывать при помощи кнопок на лицевой панели следующую информацию:

• - текущие показания счетчика по активной энергии в прямом или обратном направлении;

• - значение потреблённой активной энергии по полупиковому тарифу в прямом или обратном направлении;

• - значение потребленной активной энергии по пиковому тарифу в прямом или обратном направлении;

• - значение потреблённой активной энергии по дневному тарифу в прямом или обратном направлении;

• - значение потреблённой активной энергии по ночному тарифу в прямом или обратном направлении;

• - текущие дату и время;

• - постоянную счетчика;

• - заводской номер счетчика, первые несколько цифр;

• - заводской номер счетчика, последние несколько цифр;

• - текущее значение потребляемой активной мощности электроэнергии;

• - текущее значение потребляемой реактивной мощности электроэнергии;

• - текущее значение напряжения фазного и линейного;

• - текущее значение фазных токов;

Счетчики с цифровой индикацией могут вести журнал событий, в котором фиксируются следующие события (по 10 последних событий каждого типа):

• - включение/выключение питания;

• - смена даты/времени;

• - коррекция времени;

• - переход на летнее/зимнее время;

• - смена тарифного расписания;

• - перезагрузка;

• - вскрытие клеммной крышки;

• - вскрытие счетчика (электронная пломба);

• - самодиагностика счетчика успешно;

• - самодиагностика счетчика неуспешно;

• - попытка несанкционированного доступа;

• - смена уставок и настроек.

На цифровом дисплее отображается следующая информация:

• - потребленная активная энергия всего и раздельно по тарифам с разрешающей способностью 0,01 кВт-ч;

• - действующее значение тока с разрешающей способностью 1 мА;

• - действующее значение напряжения с разрешающей способностью 0,01 В;

• - действующее значение тока с разрешающей способностью 0,01 А;

• - частота сети с разрешающей способностью 0,01 Гц;

• - постоянная счётчика, имп./кВт^ч (имп./квар^ч);

• - символ отображения значения потребленной активной энергии: общее; по полупиково-му тарифу; по пиковому тарифу; по дневному тарифу; по ночному тарифу соответственно (Т0; Т1; Т2; Т3; Т4);

• - текущий тариф;

• - текущее время, текущая дата;

• - режим учёта активной энергии в обратном направлении;

• - режим учёта активной энергии в обратном направлении;

• - режим установления связи с компьютером;

• - символ, указывающий на низкий заряд батареи;

• - символ ошибки.

Счётчики обеспечивают хранение в энергонезависимой памяти:

• - профили активной и реактивной мощности нагрузки прямого и обратного направлений с программируемым интервалом времени интегрирования от 1 до 60 минут и глубиной хранения 128 суток при времени интегрирования 60 минут;

• - тарифицированные данные по активной и реактивной электроэнергии нарастающим итогом, в том числе в прямом и обратном направлениях, на начало текущих суток, на начало предыдущих суток, на начало текущего месяца и предыдущих 12 месяцев, на начало текущего года и на начало предыдущего года.

• - измерительные данные, параметры конфигурации и тарифов, встроенное ПО.

Счётчики обеспечивают обмен данными с оборудованием вышестоящего уровня через встроенные интерфейсы связи. В зависимости от модели счётчики содержат оптический порт, RS485 интерфейс, импульсные выходы активной энергии. Обмен данными по всем интерфейсам связи может происходить независимо друг от друга и осуществляется через открытый протокол обмена данных с приборами учета электроэнергии в соответствии со стандартом IEC 62056 (МЭК 62056).

Счетчики имеют исполнение корпуса для крепления на DIN-рейку и для крепления на вертикальную поверхность, в том числе на щитовую монтажную панель. На корпусе и крышке клеммной колодки имеются конструктивные элементы, позволяющие устанавливать пломбы со знаком государственного поверителя и энергоснабжающей организации. В некоторых конструктивных модификациях пломба со знаком государственного поверителя может располагаться под клеммной крышкой.

Счетчики имеют следующие модификации:

• - по типу устройства отображения информации;

• - с дополнительным измерительным элементом в нулевом проводе и без него;

• - по способу подключения к сети;

• - по значению базового и максимального тока;

• - по типу корпуса;

• - прочим нормируемым характеристикам и параметрам.

Конструкция предусматривает возможность пломбирования корпуса счетчика навесными пломбами после его поверки, а также отдельное пломбирование крышки клеммной колодки представителем Энергонадзора (энергосбыта) для предотвращения несанкционированных вмешательств в схемы включений приборов. Кроме того, защита счетчиков обеспечивается несколькими уровнями паролей для разделения доступа к параметрам и данным, хранящимся в счетчике и электронной пломбой вскрытия корпуса счетчика и крышки клеммной колодки.

Счётчики могут иметь встроенное реле для управления нагрузкой для полного или частичного ограничения режима потребления электрической энергии, в том числе удалённо.

Область применения: предприятия энергетики, промышленности, сельского хозяйства и жилищно-коммунального хозяйства. В случае необходимости применения во внешних услов иях с более неблагоприятных, чем допускает номинальная степень защиты от внешних воздействий для конкретной модели счетчика, требуется его установка внутри дополнительных средств климатической защиты (помещения, шкафы, корпуса с соответствующими реальным условиям степенями защиты).

Структура условного обозначения счетчиков SКАТ 3 приведена на рисунке 1.

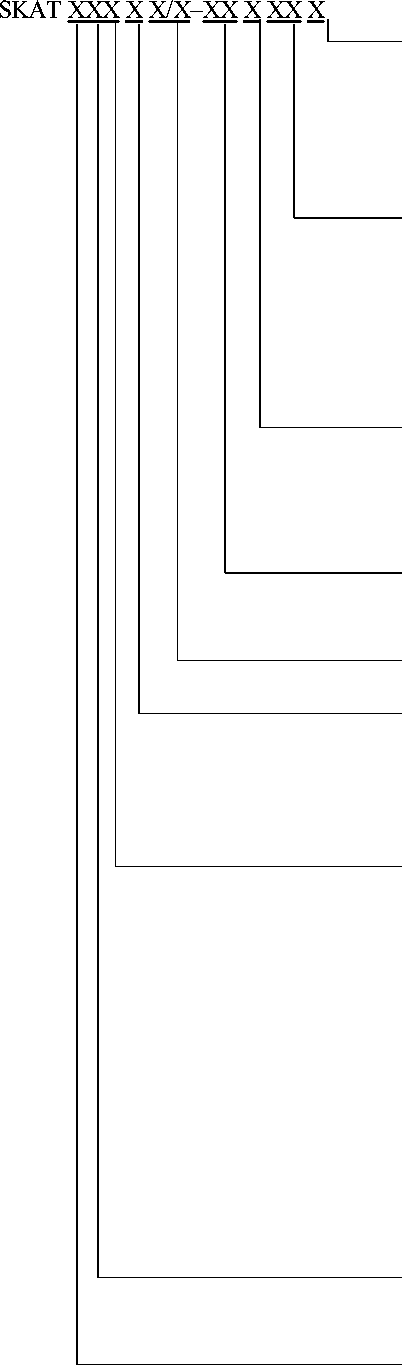

Структура условного обозначения счетчиков SKAT 3

Тип корпуса и крепления: D -трёхфазный на DIN рейку;

P -трёхфазный, установка на вертикальную поверхность;

М - модульное исполнение;

О - наличие встроенного реле управления нагрузкой;

Тип интерфейса:

• I - оптический (инфракрасный) порт; R - интерфейс RS-485;

FM - радиомодем; LM - LoRa модем;

PM - PLC модем; GM - GSM модем

Датчик тока (способ подключения):

S - встроенный шунт;

S2 - встроенные два шунта;

ST - встроенные шунт и трансформатор тока; Т - внешний(е) трансформатор(ы) тока. Базовый (максимальный) ток, А:

5 (7,5); 5 (10); 5 (40); 5 (50); 5 (60); 5 (80);

10 (40); 10 (60); 10 (80); 10 (100).

Класс точности по активной/реактивной энергии: 0,5S; 1; 2 / 0,5; 1; 2.

Тип отсчетного элемента:

М - электромеханическое отсчетное устройство (ЭМОУ);

E - электронный цифровой ЖК-дисплей. ED - электронный цифровой СД-дисплей. Исполнение:

• 1 - однотарифный с креплением на DIN-рейку

• 2 - однотарифный с универсальным креплением на вертикальную поверхность и DIN-рейку

3, 4 - резерв

• 5 - многотарифный

• 6 - все исполнения с цифровой картой

• 7 - многотарифный многофункциональный с креплением на вертикальную поверхность или DIN-рейку.

• 8 - многотарифный многофункциональный со сменными модулями связи с креплением на вертикальную поверхность или DIN-рейку

• 9 - многотарифный многофункциональный с разнесенной архитектурой из двух блоков (Сплит) Вид учитываемой энергии:

0 - активная энергия;

1 - активной и реактивной энергии. Число фаз сети:

• 3 - трехфазные четырехпроводные;

3.3 - трехфазные трехпроводные Рисунок 1 - Структура условного обозначения счетчиков SKAT 3

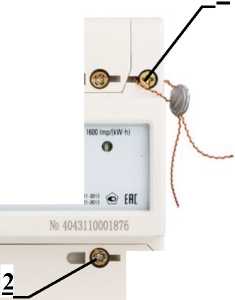

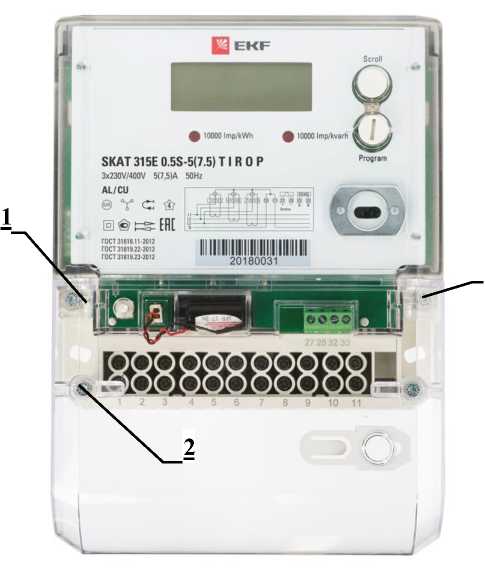

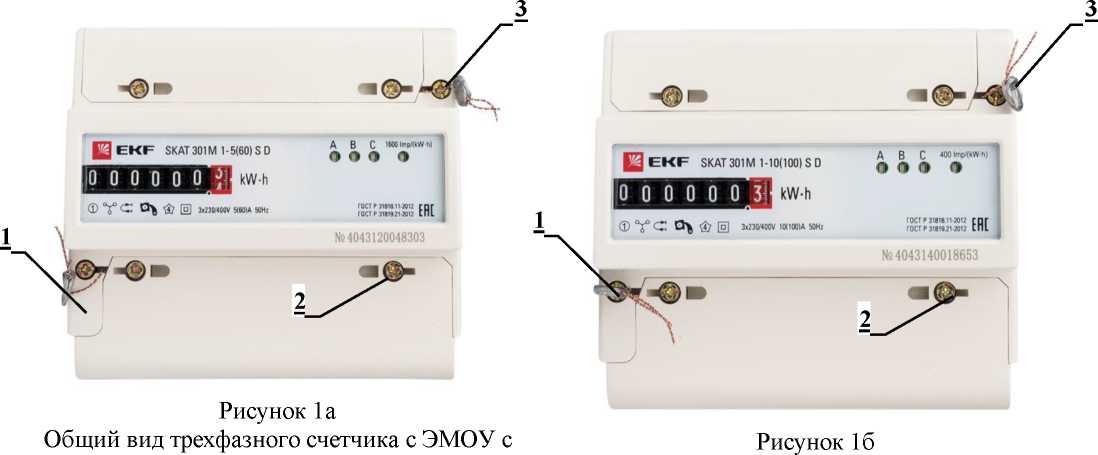

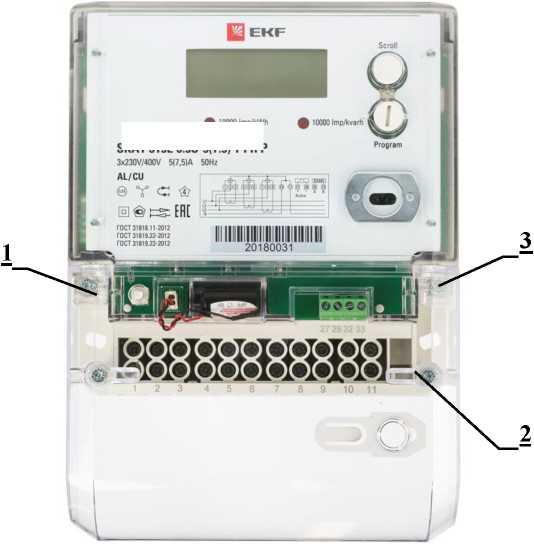

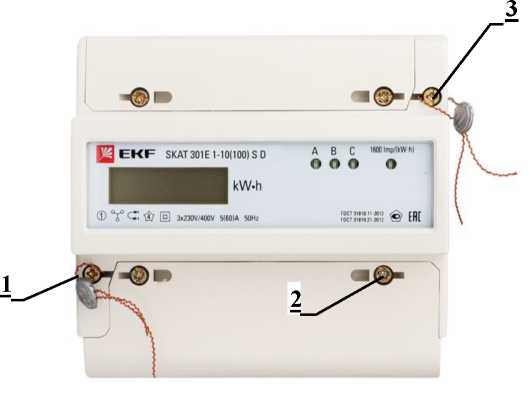

Внешний вид модификаций счетчиков SKAT 3, места пломбирования и место нанесения знака поверки показаны на рисунках 1-4.

Обозначения на рисунках 1 - 4: позиция 1 - место знака поверки, позиция 2 - место знака энергосбытовой (электросетевой) организации, позиция 3 - место знака фирмы-изготовителя и ОТК.

Программное обеспечение

Программное обеспечение (ПО) счетчиков «MeterPro» разработано специалистами ООО «Электрорешения» и является с собственностью компании.

Встраиваемое ПО (прошивка) записывается в устройство на стадии его производства. Защита от копирования ПО осуществляется на аппаратном уровне: считывание информации из памяти программ и памяти данных невозможно. Конечный пользователь не имеет доступа к изменению системных параметров (калибровочные коэффициенты, алгоритмы работы устройства и т.д.). Для защиты несанкционированного изменения настроечных параметров устройства в ПО «MeterPro» используется система авторизации пользователя (логин и пароль).

Характеристики программного обеспечения «MeterPro» приведены в таблице 1.

Таблица 1 - Характеристики ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MeterPro
Номер версии (идентификационный номер ПО)	MTMMS-V01.00.1.B.103
Цифровой идентификатор ПО	sfdhrt9 8 hj cmkj x84hkj bkseb2 3bhjaj

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические характеристики приведены в таблице 2, технические характеристики, габаритные размеры и масса счётчиков в таблице 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

	Для модификаций SKAT 301, 302	Для модификаций SKAT 305, 315
Класс точности по ГОСТ 31819.22-2012 ГОСТ 31819.21-2012 ГОСТ 31819.23-2012	1; 2	0,5S 1; 2 0,5; 1; 2
Номинальная частота, Гц	50
Номинальное напряжение, В	3x230/400
Базовый/номинальный (максимальный) ток, А	5 (7,5); 5 (10); 5 (40); 5 (50);5 (60); 5 (80); 5 (100);10 (40); 10 (60); 10 (80); 10 (100)
Постоянная счетчика, имп./кВт-ч (имп./квар^ч)	400; 800; 1000; 1600; 3200; 6400; 8000; 10000
Стартовый ток счетчика, А, не более для непосредственного включения для трансформаторного включения	0,004 1б 0,002 1ном
Количество тарифов	1	от 1 до 8
Предел допускаемой основной погрешности таймера при +23 °С, с/сутки Предел допускаемой дополнительной температурной погрешности таймера, с/°С в сутки	-	±0,5 ±0,1

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
	Для модификаций SKAT 301, 302	Для модификаций SKAT 305, 315
Цена единицы разряда устройства отображения информации*, кВт^ч (квар^ч)
младшего	0,001; 0,01; 0,1
старшего	10000; 100000; 1000000
Потребляемая активная мощность при токе 1макс, Вт, не более	2
Полная потребляемая мощность, В-А, не более по цепи напряжения при токе 1макс	10
по цепи тока при токе 1макс	1
Скорость обмена через интерфейсы, бит/с
RF/LoRa	4800
PLC и IRDA	1200
RS-485	от 4800 до 115200
Длительность хранения информации при отключе-
нии	-	10
питания, лет
Диапазон рабочих температур, °С
для моделей с ЭМОУ и ЖКИ	от -25 до +55
для моделей со светодиодным дисплеем	от -40 до +50
Диапазон температур хранения и транспортировки, °С	от -50 до +70

Окончание таблицы 3

Наименование характеристики	Значение
	Для модификаций SKAT 301, 302	Для модификаций SKAT 305, 315

Габаритные размеры (высотахдлинахширина), мм,
не более
SKAT 301D	122х115х65
SKAT 302P (30202P, 30206)	243x171x72
SKAT 302P (30201, 30202)	278х170х77
SKAT 302P (30301, 30302)	278х170х77
SKAT 305P, SKAT 315, SKAT 315D	278х170х78
Масса, кг, не более
SKAT 301D	620
SKAT 302P (30202P, 30206)	1250
SKAT 302P (30201, 30202)	1350
SKAT 302P (30301, 30302)	1780
SKAT 305P, SKAT 315, SKAT 315D	3460
Срок службы литиевой батареи, лет, не менее	-	10
Средний срок службы, лет, не менее	30
Средняя наработка на отказ, ч, не менее	280 000
* Примечание: Для счетчиков с ЭМОУ младшие разряды отделены от старших знаком точки или
запятой, а также могут быть выделены красным цветом.
Для счетчиков с ЖКИ знак точки или запятой может отсутствовать только при наличии плаваю-
щего или фиксированного знака разрядности на дисплее.

Знак утверждения типа

наносится на лицевой панели счетчика, а также титульных листах эксплуатационной и сопроводительной документации методом офсетной печати.

Комплектность средства измерений

Комплектность счетчика приведена в таблице 4.

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Счетчик электрической энергии статический трехфазный SKAT 3		1 шт.
Руководство по эксплуатации	ГМРФ.411152.002 РЭ	1 экз.
Паспорт для модификаций SKAT 301, 302 для модификаций SKAT 305, 315	ГМРФ.411152.002 ПС1 ГМРФ.411152.002 ПС2	1 экз. 1 экз.
Методика поверки (поставляется по требованию потребителя)	ГМРФ.411152.002 МП	1 экз.
Индивидуальная упаковка	-	1 шт.
Электронный носитель с программным обеспечением «MeterPro» (поставляется по требованию эксплуатирующей организации)	-	1 шт.
Упаковка	-	1 шт.

Поверка

осуществляется по документу ГМРФ.411152.002 МП «Счетчики электрический энергии статические трехфазные SKAT 3. Методика поверки», утвержденному ФГУП «ВНИИМС» 26.02.2020 г.

Основные средства поверки:

установка автоматическая многофункциональная для поверки электросчетчиков DDJ-E2 (регистрационный номер в Федеральном информационном фонде 38542-08);

секундомер электронный «Интеграл С-01» (регистрационный номер в Федеральном информационном фонде 44154-16).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на навесную металлическую или пластиковую пломбу счетчиков. Знак поверки в виде оттиска наносится в паспорт или в свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к счетчикам электрической энергии статические трехфазные SKAT 3

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

ГОСТ IEC 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными

ГОСТ IEC 61038-2011 Учет электроэнергии. Тарификация и управление нагрузкой. Особые требования к переключателям по времени

ГМРФ.411152.002ТУ Счетчики электрической энергии статические трехфазные SKAT 3. Технические условия

Изготовитель

Общество с ограниченной ответственностью «Электрорешения»

(ООО «Электрорешения»)

ИНН 7721403552

Адрес: 127273, г. Москва, ул. Отрадная, д. 2Б, строение 9, этаж 5

Телефон (факс): 8 (495) 788-88-15

Web-сайт: http://ekfgroup.com

E-mail: info@ekf.su

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: 8 (495) 437-55-77

Факс: 8 (495) 437-56-66

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

---

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «6» ноября 2020 г. № 1799

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ПАО «РусГидро» - «Каскад Кубанских ГЭС», КРУН - 6 кВ ГЭС - 2, ГЭС - 3

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ПАО «РусГидро» - «Каскад Кубанских ГЭС», КРУН - 6 кВ ГЭС - 2, ГЭС - 3 (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии.

Описание средства измерений

АИИС КУЭ представляет собой двухуровневую автоматизированную измерительную систему с централизованным управлением и распределенной функцией измерения.

Измерительные каналы (ИК) АИИС КУЭ включают в себя следующие уровни: первый уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

второй уровень - информационно-вычислительный комплекс (ИВК), включает в себя сервер филиала ПАО «РусГидро» - «Каскад Кубанских ГЭС» (сервер АИИС КУЭ), устройство синхронизации времени УСВ-3, а также совокупность аппаратных, каналообразующих и программных средств для организации локальной вычислительной сети и разграничения прав доступа к информации, технические средства приема-передачи данных.

АИИС КУЭ решает следующие задачи: измерение 30-минутных приращений активной, реактивной электроэнергии и времени; периодический (один раз в сутки) и/или по запросу сбор привязанных к шкале координированного времени UTC(SU) результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин) во всех ИК;

периодический (один раз в сутки) и/или по запросу сбор данных о состоянии средств измерений во всех ИК, а также сбор служебных параметров (изменения параметров базы данных, пропадание напряжения, коррекция даты и системного времени);

хранение результатов измерений по заданным критериям (первичной, рассчитанной и замещенной информации и т.д.) и данных о состоянии средств измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;

прием и обработка данных от смежных АИИС КУЭ (30-минутных приращений активной и реактивной электроэнергии по точкам измерений и данных о состоянии соответствующих средств измерений);

ввод в ручном режиме показаний и (или) профилей мощности с интервалом интегрирования 30 мин от приборов учета электроэнергии, не включенных в АИИС КУЭ;

формирование интегральных актов электроэнергии и актов учета перетоков электроэнергии;

формирование и передача результатов измерений и информации о состоянии средств измерений в виде макетов 80020, 80030, 80040, 51070, а также в иных форматах в АО «АТС», АО «СО ЕЭС», смежным и прочим заинтересованным организациям;

обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);

диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;

конфигурирование и настройка параметров АИИС КУЭ;

ведение системы единого времени в АИИС КУЭ (синхронизация часов АИИС КУЭ); предоставление дистанционного доступа к компонентам АИИС КУЭ (по запросу). Величины первичных токов и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на измерительные входы счетчика электроэнергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности без учета коэффициентов трансформации. Электроэнергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут.

Сервер АИИС КУЭ автоматически опрашивает счетчики электроэнергии с помощью выделенного канала связи на уровне ИИК, считывает со счетчиков 30-минутные профили мощности и журналы событий для каждого канала учета, осуществляет вычисление значений электроэнергии с учётом коэффициентов трансформации ТТ и ТН, записывает полученные данные в базу данных;

обеспечивает ввод в ручном режиме показаний и (или) профилей мощности с интервалом интегрирования 30 мин от приборов учета электроэнергии, не включенных в АИИС КУЭ;

осуществляет обработку результатов измерений;

обеспечивает хранение результатов измерений и журналов событий в базе данных;

передает результаты измерений в АО «АТС», АО «СО ЕЭС» и смежным организациям в виде макетов 80020, 80030, 80040, 51070.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает уровни ИИК и ИВК. Для обеспечения единства измерений используется шкала координированного времени UTC(SU). В СОЕВ входят часы счетчиков, сервера АИИС КУЭ. В качестве устройства синхронизации времени используется УСВ-3 со встроенным ГЛОНАСС/GPS приемником.

Сравнение показаний часов сервера АИИС КУЭ и УСВ-3 происходит один раз в час. Синхронизация часов сервера АИИС КУЭ и УСВ-3 осуществляется при наличии любого минимального расхождения между показаниями часов сервера АИИС КУЭ и УСВ-3.

Сравнение показаний часов счетчиков и сервера АИИС КУЭ, происходит не реже одного раза в сутки. Синхронизация времени часов счетчиков и сервера АИИС КУЭ осуществляется при расхождении показаний часов счетчиков и сервера АИИС КУЭ на величину более чем ±2 с.

Программное обеспечение

Идентификационные данные метрологически значимой части ПО АИИС КУЭ представлены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО АИИС КУЭ

Идентификационные данные (признаки)	Значение
Наименование ПО	ПО «Emcos Corporate»
Номер версии (идентификационный номер) ПО	2.1
Идентификационное наименование ПО	STAlertBase.tlb
Цифровой идентификатор ПО	D2160BEEE39FE5C92D4741EB6C722D68
Алгоритм вычисления цифрового идентификатора	MD5
Идентификационное наименование ПО	STDistribute Intf.tlb
Цифровой идентификатор ПО	CABF4B55D4597392A92355008357AFD6
Алгоритм вычисления цифрового идентификатора	MD5
Идентификационное наименование ПО	STDriverBase.tlb
Цифровой идентификатор ПО	0C2194E89D66B977475E05В4ВВВВВА60
Алгоритм вычисления цифрового идентификатора	MD5
Идентификационное наименование ПО	STLinelntf.tlb
Цифровой идентификатор ПО	31С0Е1632ЕС4912791С8Е9A7C899DC63
Алгоритм вычисления цифрового идентификатора	MD5
Идентификационное наименование ПО	STReportlibrarv.tlb
Цифровой идентификатор ПО	6EA71FEDB278827D5D99AC48DF728352
Алгоритм вычисления цифрового идентификатора	MD5
Идентификационное наименование ПО	STTransportManager Base.tlb
Цифровой идентификатор ПО	1549AB3CEFE8899E837FВ814A978A2F4
Алгоритм вычисления цифрового идентификатора	MD5
Идентификационное наименование ПО	STTransport Base.tlb
Цифровой идентификатор ПО	7D5F550BE11E0D7DE271EC9548F70DD1
Алгоритм вычисления цифрового идентификатора	MD5
Идентификационное наименование ПО	ST AppControl.tlb
Цифровой идентификатор ПО	119028FFC96D92390C1414F4E6DFA07C
Алгоритм вычисления цифрового идентификатора	MD5

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их метрологические и технические характеристики приведены в таблицах 2, 3, 4

Таблица 2 - Состав ИК АИИС КУЭ

№ ИК	Наименование ИК	Состав ИК АИИС КУЭ
		ТТ	ТН	Счетчик	ИВК
1	2	3	4	5	6
ГЭС-2					Сервер АИИС КУЭ УСВ-3 Рег.№ 64242-16
1	ГЭС-2; ВЛ 6 кВ ГЭС-2 - Облместпром (Ф-66)	ТЛП-10 Кл. т. 0,2S 200/5 Рег. № 30709-11	ЗНОЛП.4 -6 Кл. т. 0,2 (6300/^3)/(100/^3) Рег. № 46738-11	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08
2	ГЭС-2; КЛ 6 кВ ГЭС-2 - Ударный (Ф-63)	ТЛП-10 Кл. т. 0,2S 200/5 Рег. № 30709-11	ЗНОЛП.4 -6 Кл. т. 0,2 (6300/^3)/(100/^3) Рег. № 46738-11	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08
3	ГЭС-2; ВЛ 6 кВ ГЭС-2 - ГЭС-1 (Ф-62)	ТПЛ-НТЗ-10 Кл. т. 0,2S 100/5 Рег. № 69608-17	ЗНОЛП.4 -6 Кл. т. 0,2 (6300/^3)/(100/^3) Рег. № 46738-11	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08
ГЭС-3
4	ГЭС-3; ВЛ 35 кВ ГЭС-4 - ГЭС-3 (Л-392)	ТЛО-35 Кл. т. 0,2S 100/5 Рег. № 36291-11	ЗНОЛП-ЭК-35 Кл. т. 0,5 (35000/^3)/(100/^3) Рег. № 68841-17	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08
5	ГЭС-3; ВЛ 6 кВ ГЭС-3 - совхоз, насосная (Ф-63)	ТПЛ-НТЗ-10 Кл. т. 0,2S 100/5 Рег. № 69608-17	ЗНОЛП.4 -6 Кл. т. 0,2 (6000/^3)/(100/^3) Рег. № 46738-11	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08
6	ГЭС-3; КЛ 6 кВ ГЭС-3 - п. Каскадный (Ф-62)	ТПЛ-НТЗ-10 Кл. т. 0,2S 100/5 Рег. № 69608-17	ЗНОЛП.4 -6 Кл. т. 0,2 (6000/^3)/(100/^3) Рег. № 46738-11	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08
7	ГЭС-3; КЛ 6 кВ ГЭС-3 - п. Каскадный (Ф-65)	ТПЛ-НТЗ-10 Кл. т 0,2S 100/5 Рег. № 69608-17	ЗНОЛП.4 -6 Кл. т. 0,2 (6000/^3)/(100/^3) Рег. № 46738-11	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17
Примечания: 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. 2 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как неотъемлемая часть. 3 Регистрационный номер в Федеральном информационном фонде (Рег. №).

Таблица 3 - Метрологические характеристики ИК АИИС КУЭ

Номер ИК	COSф	Пределы допускаемой относительной погрешности ИК при измерении активной электроэнергии в рабочих условиях применения АИИС КУЭ (5), %
		I1(2)< 1изм< I 5 %	I5 %< 1изм< I 20 %	I 20 %< Ьзм< I 100 %	I100 %< Ьзм< I 120 %
1	2	3	4	5	6
1 - 3, 5 - 7 ТТ - 0,2S; ТН - 0,2; Счетчик - 0,2S	1,0	±1,2	±0,8	±0,8	±0,8
	0,9	±1,3	±0,9	±0,8	±0,8
	0,8	±1,4	±1,0	±0,9	±0,9
	0,7	±1,6	±1,1	±1,0	±1,0
	0,5	±2,1	±1,4	±1,2	±1,2
4 ТТ - 0,2S; ТН - 0,5; Счетчик - 0,2S	1,0	±1,3	±1,0	±0,9	±0,9
	0,9	±1,4	±1,1	±1,0	±1,0
	0,8	±1,6	±1,2	±1,1	±1,1
	0,7	±1,8	±1,3	±1,2	±1,2
	0,5	±2,4	±1,8	±1,6	±1,6
Номер ИК	simp	Пределы допускаемой относительной погрешности ИК при измерении реактивной электроэнергии в рабочих условиях применения АИИС КУЭ (5), %
		I 2 %< 1изм< I 5 %	I5 %< ^зм< I 20 %	I 20 %< ^зм< I 100 %	I100 %< ^зм< I 120 %
1 - 3, 5 - 7 ТТ - 0,2S; ТН - 0,2; Счетчик - 0,5	0,44	±2,9	±2,5	±2,0	±2,0
	0,6	±2,5	±2,3	±1,8	±1,8
	0,71	±2,4	±2,2	±1,7	±1,7
	0,87	±2,2	±2,1	±1,7	±1,7
4 ТТ - 0,2S; ТН - 0,5; Счетчик - 0,5	0,44	±3,2	±2,8	±2,3	±2,3
	0,6	±2,7	±2,4	±2,0	±2,0
	0,71	±2,5	±2,3	±1,9	±1,9
	0,87	±2,3	±2,2	±1,8	±1,8

Пределы абсолютной погрешности синхронизации часов компонентов СОЕВ АИИС КУЭ к шкале координированного времени UTC(SU) ±5 с

Примечания:

• 1 Характеристики погрешности ИК даны для измерения электроэнергии (получасовая).

• 2 В качестве характеристик относительной погрешности указаны пределы относительной погрешности, соответствующие доверительной вероятности Р = 0,95.

Таблица 4 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Нормальные условия применения:
параметры сети:
напряжение, % от Ином	от 98 до 102
ток, % от 1ном	от 100 до 120
частота, Гц	от 49,85 до 50,15
коэффициент мощности cos9	0,9
температура окружающей среды, °С	от +15 до +25
относительная влажность воздуха при +25°С, %	от 30 до 80

Продолжение таблицы 4

1	2
Рабочие условия применения: параметры сети: напряжение, % от ином	от 90 до 110
ток, % от !ном	от 5 до 120
коэффициент мощности	от 0,5 инд. до 0,8 емк.
частота, Гц	от 49,6 до 50,4
температура окружающей среды для ТТ и ТН, °С	от -40 до +50
температура окружающей среды для счетчиков, УСВ-3, °С	от +5 до +35
относительная влажность воздуха при +25°С, %	от 75 до 98
Надежность применяемых в АИИС КУЭ компонентов: Счетчики СЭТ-4ТМ.03М (Рег. № 36697-08): среднее время наработки на отказ, ч, не менее	140000
среднее время восстановления работоспособности, ч	2
Счетчики СЭТ-4ТМ.03М (Рег. № 36697-17): среднее время наработки на отказ, ч, не менее	220000
среднее время восстановления работоспособности, ч	2
УСВ-3: среднее время наработки на отказ, ч, не менее	45000
среднее время восстановления работоспособности, ч	2
Глубина хранения информации Счетчики СЭТ-4ТМ.03М: тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	113,7
при отключении питания, лет, не менее	10
Сервер: хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

В журналах событий счетчиков фиксируются факты: параметрирования;

пропадания напряжения;

коррекция шкалы времени.

Защищенность применяемых компонентов:

наличие механической защиты от несанкционированного доступа и пломбирование: счетчиков электроэнергии;

промежуточных клеммников вторичных цепей напряжения;

испытательной коробки.

Наличие защиты на программном уровне: пароль на счетчиках электроэнергии;

пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Знак утверждения типа

наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность средства измерений приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование	Тип	Количество
Трансформатор тока	ТПЛ-НТЗ-10	12 шт.
	ТЛП-10	6 шт.
	ТЛО-35	3 шт.
Трансформатор напряжения	ЗНОЛП.4-6	9 шт.
	ЗНОЛП-ЭК-35	3 шт.
Счетчик электрической энергии многофункци ональный	СЭТ-4ТМ.03М	7 шт.
Паспорт-формуляр	ЭРЮГ40104.009.01.ФО	1 шт.
Методика поверки	РТ-МП-7159-500-2020	1 шт.

Поверка

осуществляется по документу РТ-МП-7159-500-2020 «ГСИ. Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ПАО «РусГидро» - «Каскад Кубанских ГЭС», КРУН - 6 кВ ГЭС - 2, ГЭС - 3. Методика поверки», утвержденному ФБУ «Ростест-Москва» 25.06.2020 г.

Основные средства поверки:

трансформаторов тока - по ГОСТ 8.217-2003;

трансформаторов напряжения - по ГОСТ 8.216-2011;

счетчиков СЭТ -4ТМ.03М (Рег. № 36697-08) - по методике поверки ИЛГШ.411152.145 РЭ1 утвержденной ФБУ «Нижегородский ЦСМ» в 2007 г.;

счетчиков СЭТ -4ТМ.03М (Рег. № 36697-17) - по методике поверки ИЛГШ.411152.145 РЭ1 утвержденной ФБУ «Нижегородский ЦСМ» в 2017 г.;

УСВ-3 (Рег. № 64242-16) - по документу РТ-МП-3124-441-2016 «Устройства синхронизации времени УСВ-3. Методика поверки», утвержденному ФБУ «Ростест-Москва» в 2016 г.;

прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор» 3.3Т1, регистрационный номер в Федеральном информационном фонде 39952-08;

прибор комбинированный Testo 622 регистрационный номер в Федеральном информационном фонде 53505-13;

радиочасы МИР РЧ-02, регистрационный номер в Федеральном информационном фонде 46656-11.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в документе «Методика (методы) измерений количества электрической энергии с использованием автоматизированной информационно-измерительной системы коммерческого учета электроэнергии (АИИС КУЭ) филиала ПАО «РусГидро» - «Каскад Кубанских ГЭС», КРУН - 6 кВ ГЭС - 2, ГЭС - 3», Аттестована ФБУ «Ростест-Москва», регистрационный номер RA.RU 311703 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

Нормативные документы, устанавливающие требования к АИИС КУЭ

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

Изготовитель

Филиал Публичного акционерного общества «Федеральная гидрогенерирующая компания - РусГидро» - «Каскад Кубанских ГЭС»

(Филиал ПАО «РусГидро» — «Каскад Кубанских ГЭС»)

ИНН 2460066195

Адрес: 357115, Ставропольский край, г. Невинномысск, ул. Водопроводная, д. 360а.

Телефон: +7(86554) 4-15-86

Факс: +7(86554) 6-85-50

Заявитель

Общество с ограниченной ответственностью «Энергия Юга» (ООО «Энергия Юга»)

Адрес: 400011, г. Волгоград, ул. Электролесовская, 76.

Телефон: +7(8442) 99-04-04 доб. 1191

Факс: +7(8442) 99-04-04

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект д. 31

Телефон: +7(495) 544-00-00, +7(499) 129-19-11

Факс: +7(499) 124-99-96

E-mail: info@rostest.ru

Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

---
