Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «26» декабря 2016 г. №1997

Изменения в описание типа на теплосчетчики-регистраторы «ВЗЛЕТ ТСР-М»

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики-регистраторы «ВЗЛЕТ ТСР-М»

Теплосчетчики-регистраторы «ВЗЛЕТ ТСР-М» предназначены для измерения, вычисления, учета, индикации, регистрации, хранения и передачи значений параметров и количества теплоносителя, горячего и холодного водоснабжения, подпитки, тепловой энергии (мощности) в водяных и паровых системах теплоснабжения, а также вычисления, регистрации, хранения и передачи значений электрической энергии (мощности) в различных системах электроснабжения (потребления).

Принцип действия теплосчетчиков-регистраторов «ВЗЛЕТ ТСР-М» основан на измерении количества и параметров теплоносителя и последующем определении на их основе количества тепловой энергии в соответствии с установленными алгоритмами. Определение электрической энергии (мощности) осуществляется в соответствии с сигналами однофазных или трехфазных счетчиков электрической энергии.

Теплосчетчики-регистраторы «ВЗЛЕТ ТСР-М» являются комбинированными средствами измерений, состоящими из функциональных блоков - средств измерений утвержденного типа: электромагнитных, ультразвуковых, вихревых, тахометрических или основанных на иных физических принципах преобразователей расхода (ПР), преобразователей температуры (ПТ) по ГОСТ Р 8.625-06, преобразователей давления (ПД) по ГОСТ 22520-85, счетчиков электрической энергии с числоимпульсным выходом, кабелей связи и тепловычислителя (ТВ) в соответствии с таблицей 1.

Таблица 1

Теплосчетчики-регистраторы «ВЗЛЕТ ТСР-М» выпускаются в различных исполнениях в зависимости от исполнений тепловычислитей «ВЗЛЕТ ТСРВ»: ТСР-024М, ТСР-024М+, TCP-025, ТСР-026М, TCP-027, TCP-033, TCP-034, TCP-041, TCP-042, ТСР-043, ТСР-044.

теплосчетчиков-регистраторов «ВЗЛЕТ ТСР-М» является встроенным. После включения питания встроенное программное обеспечение (ПО) проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение теплосчетчиков-регистраторов «ВЗЛЕТ ТСР-М» предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.

Нормирование метрологических характеристик теплосчетчиков-регистраторов «ВЗЛЕТ ТСР-М» проведено с учетом влияния встроенного программного обеспечения всех функциональных блоков теплосчетчиков-регистраторов.

Защита программного обеспечения средства измерения от преднамеренных и непреднамеренных изменений соответствует уровню «С». Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Таблица 2- Идентификационные данные программного обеспечения тепловычислителей,

входящих в состав теплосчетчиков-регистраторов

Идентификационные данные программного обеспечения остальных функциональных блоков, входящих в состав теплосчетчиков-регистраторов «ВЗЛЕТ ТСР-М», приведены в описаниях типа этих средств измерений.

Общий вид теплосчетчиков-регистраторов «ВЗЛЕТ ТСР-М» приведен на рисунке 1.

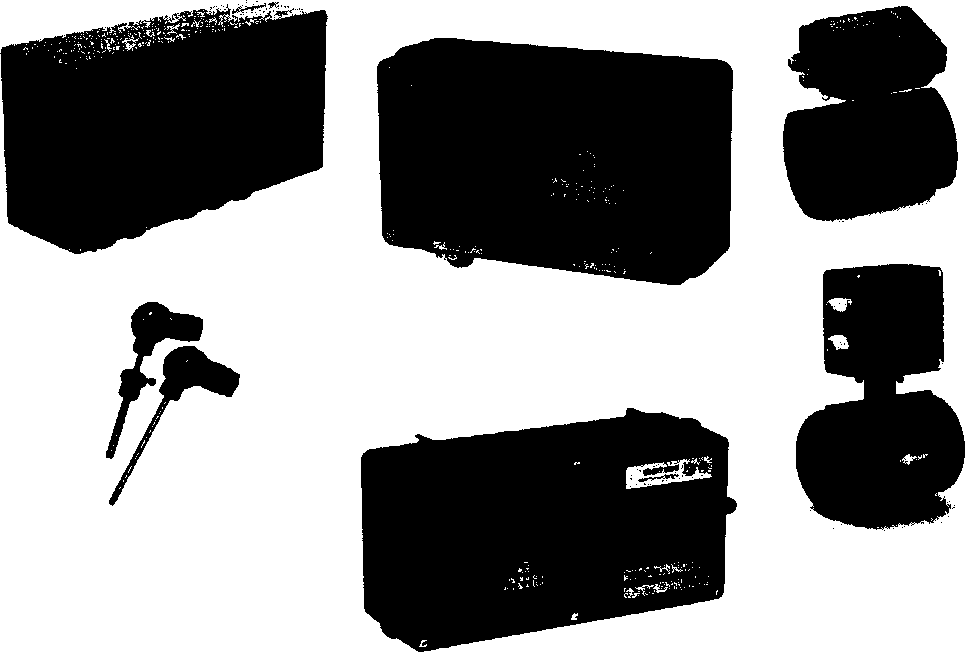

Рисунок 1 - Общий вид теплосчетчиков-регистраторов «ВЗЛЕТ ТСР-М»

Для защиты от несанкционированного доступа должны быть опломбированы контактные пары модификации калибровочных данных (после поверки), контактные пары настроечных данных и корпус тепловычислителя (при вводе в эксплуатацию), а также первичные преобразователи согласно требованиям соответствующих им эксплуатационных документов.

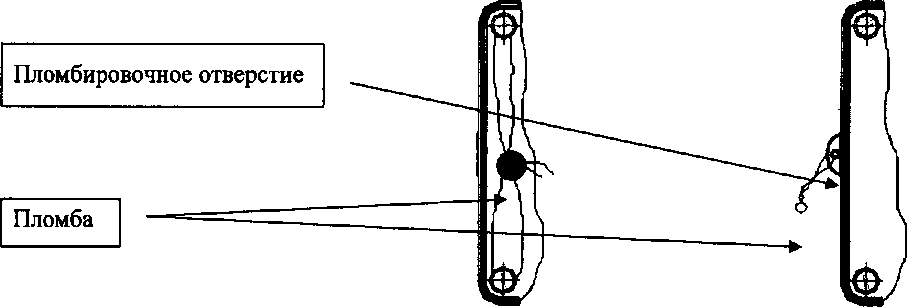

Рисунок 2 - Схема пломбировки теплосчетчиков-регистраторов «ВЗЛЕТ ТСР-М»

Метрологические и технические характеристики

Таблица 3 - Метрологические и основные технические характеристики

Пределы допускаемой абсолютной погрешности теплосчетчиков-регистраторов «ВЗЛЕТ ТСР-М» при измерении температуры составляют:

системах теплоснабжения составляют ± 3,0 %.

Пределы допускаемой погрешности теплосчетчиков-регистраторов «ВЗЛЕТ ТСР-М» при измерении давления составляют ± 2,0 %.

Пределы допускаемой относительной погрешности теплосчетчиков-регистраторов «ВЗЛЕТ ТСР-М» при измерении тепловой энергии в водяных системах теплоснабжения соответствуют классам 1 и 2 по ГОСТ Р 51649-2014 (классам 1,2 по ГОСТ Р ЕН 1434-2011).

Пределы допускаемой относительной погрешности теплосчетчиков-регистраторов «ВЗЛЕТ ТСР-М» при измерении тепловой энергии в паровых системах теплоснабжения составляют:

• - ±5,0 % в диапазоне расхода пара от 10 до 30 %;

• - ±4,0 % в диапазоне расхода пара от 30 до 100 %.

Пределы допускаемой относительной погрешности теплосчетчиков-регистраторов «ВЗЛЕТ ТСР-М» при измерении электрической энергии составляют ±1 %.

Пределы допускаемой относительной погрешности теплосчетчиков-регистраторов «ВЗЛЕТ ТСР-М» при измерении, индикации, регистрации, хранении и передаче измеренных значений времени работы составляют ± 0,01 %.

наносится на лицевую панель тепловычислителя теплосчетчика-регистратора «ВЗЛЕТ ТСР-М» методами шелкографии, термопечати и металлографики, а также вносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по документу, изложенному в разделе 4 «Методика поверки» В76.00-00.00 РЭ «Теплосчетчики-регистраторы «ВЗЛЕТ ТСР-М». Руководство по эксплуатации», утвержденному ГЦИ СИ ФГУП ВНИИР 17 сентября 2013 г.

Основные средства поверки:

• - установка поверочная для поверки методом измерения объема, расхода или массы с пределами относительной погрешности не более 1/3 предела допускаемой относительной погрешности измерения преобразователя расхода;

• - комплекс поверочный «ВЗЛЕТ КПИ» В64.00-00.00 ТУ, относительная погрешность при измерении силы тока не более ± 0,05 %, абсолютная погрешность при измерении (формировании) количества импульсов не более ± 1 имп., относительная погрешность при измерении (формировании) частоты не более ± 0,1 %; относительная погрешность при формировании сигнала оммического сопротивления не более ± 0,025%;

-магазин сопротивлений Р 4831, ГОСТ 23737, пределы допускаемого отклонения сопротивления ± 0,022 %;

-вольтметр В7-43 Тг2.710.026 ТО, диапазон от 10 мкВ до 1000 В, относительная погрешность ± 0,2 %;

-частотомер 43-64 ДЛИ 2.721.066 ТУ, диапазон от 0 до 150 МГц, относительная погрешность ± 0,0Г %;

-источник питания постоянного тока Б5-49, диапазон от 0,001 до 1 А, нестабильность ± 0,005 %;

-компактный температурный калибратор ТС-180, диапазон от минус 40 до 180 °C, относительная погрешность воспроизведения температуры ± 0,06 %;

-калибратор давления PM110PIC, диапазон от 0 до 2,0 МПа, относительная погрешность воспроизведения давления ± 0,05 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик теплосчетчиков-регистраторов «ВЗЛЕТ ТСР-М» с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, а также давлением на пломбы в соответствии с рисунком 2.

приведены в эксплуатационном документе.

ГОСТ Р 51649-2014 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»

ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования»

В76.00-00.00 ТУ «Теплосчетчики-регистраторы «ВЗЛЕТ ТСР-М» Технические условия».

АО «ВЗЛЕТ»

ИНН 7826013976

Адрес: 198097, г. Санкт-Петербург, ул.Трефолева, д.2, лит. БМ телефон (812) 714-75-32, факс (812) 714-71-38

E-mail: mail@vzljot.ru

Общество с ограниченной ответственностью «Техсервис»

ИНН 7826697606

Юридический адрес: 190121, г. Санкт-Петербург, ул. Мастерская, д.9 почтовый адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д.4, корпус 1, лит. Б телефон (812) 380-84-41, факс (812) 714-81-07 электронная почта: ero@vzljot.ru.

Общество с ограниченной ответственностью «Специальное Конструкторское Бюро Взлет»

ИНН 7839356748

Адрес: 190121, г. Санкт-Петербург, ул. Мастерская, д.9, литер. А телефон (812) 714-81-44, факс (812) 714-81-44

E-mail: scb@vzljot.ru

АО «ВЗЛЕТ»

ИНН 7826013976

Адрес: 198097, г. Санкт-Петербург, ул.Трефолева, д.2, лит. БМ телефон (812) 714-75-32, факс (812) 714-71-38

E-mail: mail@vzljot.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии».

Адрес: 420088 г. Казань, ул.2-я Азинская, д. 7А

телефон (843) 272-70-62, факс (843) 272-00-32

E-mail: vniiror@bk.ru.

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа №30006-09 от 16.12.2009 г.
