МИЮ1СТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 24 июня 2024 г. № 1492 «О внесении изменений в сведения об утвержденных типах средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

1. Внести изменения в пункт 1 приложения к приказу от 24 июня 2024 г. сведения об утвержденных типах средств типа средства измерений, прилагается

сведения об утвержденном типе средства к настоящему приказу в Федеральный

информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

3. Контроль за исполнением настоящего приказа оставляю за собой.

f                                 >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Заместитель Руководителя

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

V_________________________

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» августа 2024 г. № 1866

Регистрационный № 21142-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики жидкости ультразвуковые US800

Расходомеры-счетчики жидкости ультразвуковые US800 предназначены для измерения среднего объёмного расхода (в дальнейшем - расхода) и объёма жидкостей, протекающих в напорных трубопроводах в различных условиях эксплуатации при постоянном или переменном (реверсивном) направлении потока жидкости.

Принцип действия расходомеров-счетчиков жидкости ультразвуковых US800 основан на измерении времени распространения импульсов ультразвукового колебания через двигающуюся жидкость. Разность между временами распространения ультразвуковых импульсов в прямом и обратном направлениях относительно движения жидкости пропорциональна скорости её потока и, следовательно, её расходу.

Возбуждение ультразвуковых колебаний осуществляется пьезоэлектрическими преобразователями (далее - ПЭП), установленных под углом к продольной оси участка трубопровода, в котором производится измерение расхода жидкости. В зависимости от установки ПЭП относительно сечения потока скорость последнего измеряется по двум или одному лучам ультразвуковых колебаний.

Участок трубопровода с установленными ПЭП, и измеренными линейно-угловыми размерами проточной части, образует первичный ультразвуковой преобразователь расхода (далее - УПР). В однолучевом УПР устанавливаются одна пара ПЭП, которая размещается на оси, проходящей через диаметр поперечного сечения УПР. Двухлучевой УПР содержит две пары ПЭП, которые размещены на осях, параллельных друг другу и проходящих через равные хорды поперечного сечения. Хорды располагаются на расстоянии 0,25 внутреннего диаметра от центральной оси трубопровода.

УПР, изготовленные на предприятии-изготовителе, для установки в трубопроводы имеют фланцевые (ГОСТ 33259), с кромкой под приварку (ГОСТ 16037) и резьбовые присоединения (ГОСТ 6357). УПР с номинальными диаметрами (далее - DN) от 15 до 200 мм изготавливаются из нержавеющих сталей, а более 200 мм из углеродистых сталей с эмалевым покрытием. По требованию заказчика, УПР с DN более 200 мм могут быть изготовлены из нержавеющих сталей. УПР с DN от 300 мм могут изготавливаться на действующем трубопроводе. В средней зоне трубы приварены служащие для установки ПЭП держатели. ПЭП устанавливаются с прокладками и фиксируются в держателях гайками. ПЭП, по требованию заказчика, могут быть установлены в держатели с возможностью их замены без опорожнения трубопровода. УПР подключается к ЭБ кабелем c волновым сопротивлением 50 Ом и длиной до 500 м.

Длина соединительного кабеля может быть увеличена при выполнении требований к принимаемому сигналу.

ПЭП в паре работают попеременно в режиме приемник/излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода. Устройство, содержащее электронные узлы формирования импульсов поступающих на ПЭП/с ПЭП, вычисления расхода, объёма на основе измеряемых времен распространения ультразвуковых импульсов, образует вторичный преобразователь - электронный блок (далее -ЭБ).

ЭБ обеспечивает:

• - измерение времен распространения ультразвуковых импульсов по одному или двум каналам измерения;

• - накопление объёма в счетчиках с режимами счета по модулю, с учетом знака или только в одном направлении;

• - индикацию результатов измерений, а также вывод в виде токовых и частотноимпульсных сигналов;

• - архивирование в энергонезависимой памяти результатов измерения, ведение календаря и часов независимо от перерывов питания;

• - вывод измерительной, архивной информации через последовательные интерфейсы RS485, USB и Ethernet;

• - время наработки измерительных каналов.

Каналы измерения независимы друг от друга, работают параллельно и гальванически развязаны между собой и выходными сигналами.

Расходомеры-счетчики жидкости ультразвуковые US800 могут использоваться автономно, а также в качестве первичных преобразователей расхода или объёма в составе теплосчетчиков, распределенных измерительных систем и АСУТП.

Общий вид расходомеров представлен на рисунке 1.

Пломбирование от несанкционированного доступа расходомеров-счетчиков жидкости ультразвуковых US800 осуществляется нанесением знака поверки давлением на специальную мастику, располагаемую в углублении винта:

• - закрывающего доступ к нажимным контактам с левого края лицевой панели ЭБ в корпусе M2 и в зоне правого верхнего угла крышки ЭБ в корпусе А;

• - в правом нижнем углу прозрачной крышки, закрывающей лицевую панель и предотвращающей доступ к клавиатуре ЭБ в корпусах Б и М1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки на расходомеры-счетчики жидкости ультразвуковых US800 представлены на рисунке 2.

Заводской номер, состоящий из буквенно-цифрового обозначения из 9 знаков, наносится на лицевые панели ЭБ в правом нижнем углу в выделенном поле методом лазерной гравировки.

Знак утверждения типа расходомеров-счетчиков жидкости ультразвуковых US800 наносится на лицевую панель ЭБ методами шелкографии или лазерной гравировки. Примеры обозначения мест нанесения заводских номеров и знака утверждения типа представлены на рисунке 3.

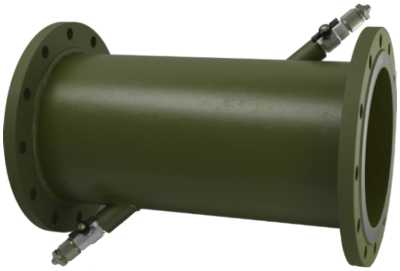

Двухлучевой УПР DN400 из нержавеющей стали c фланцевым присоединением PN25

ЭБ-Б-2х(3х) в базовом корпусе (Б)

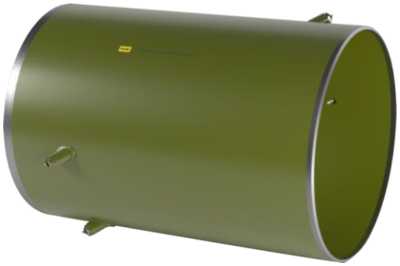

Двухлучевой УПР DN800 из углеродистой стали c кромкой под приварку PN16

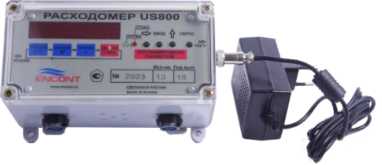

ЭБ-М1-1х в модифицированном корпусе (М1) с источником питания ~220В/=24В

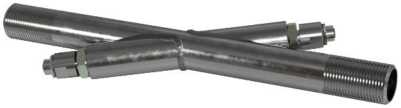

Однолучевой УПР DN25 из нержавеющей стали с резьбовым присоединением PN16

ЭБ -M2-1x,2x,3x

Однолучевой УПР DN300 из углеродистой стали с фланцевым присоединением PN16 и возможностью замены ПЭП без опорожнения трубопровода

Рисунок 1 - Общий вид ЭБ и УПР расходомеров-счетчиков жидкости ультразвуковых US800

ЭБ в корпусе А

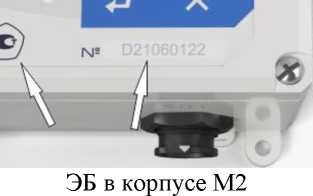

ЭБ в корпусе М2

ЭБ в корпусах Б и М1

ЭБ в корпусе А

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки на расходомеры-счетчики

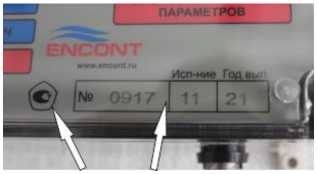

ЭБ в корпусах Б и М1

Рисунок 3 - Обозначение места нанесения заводского номера и знака утверждения типа средства измерений расходомеров-счетчиков жидкости ультразвуковых US800

Программное обеспечение является встроенным и не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя. Операционная система проводит ряд самодиагностических проверок после включения питания, а также периодическую самодиагностику во время работы. Конструкция ЭБ расходомеров-счетчиков жидкости ультразвуковых US800 исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Программное обеспечение не влияет на метрологические характеристики средства измерений.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - уровень «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Расходомеры-счетчики жидкости ультразвуковые US800 измеряют средний объёмный расход воды в зависимости от номинального диаметра (далее - DN) трубопровода в соответствии с таблицей 2.

Таблица 2

Примечания:

Qнаиб, Q' п, Q²n, Q¹ наим^, Q²

Пределы допускаемых относительных погрешностей измерительных каналов ЭБ приведены в таблице 3.

Таблица 3

Пределы допускаемых относительных погрешностей расходомеров-счетчиков жидкости ультразвуковых US800, определенных на установке поверочной по эталонному расходомеру-счетчику в соответствии с документом «Расходомер-счетчик жидкости ультразвуковой US800. Руководство по эксплуатации US800.421364.001РЭ. Часть 2» приведены в таблице 4.

Таблица 4

Пределы допускаемых относительных погрешностей расходомеров-счетчиков жидкости ультразвуковых US800, определенных имитационным методом в соответствии с документом «Расходомер-счетчик жидкости ультразвуковой US800. Руководство по эксплуатации US800.421364.001РЭ. Часть 3» приведены в таблице 5.

Таблица 5

Виды выходных сигналов ЭБ, диапазоны их изменений, нагрузка, коммутируемые сигналы приведены в таблице 6.

Таблица 6

Основные технические характеристики и рабочие условия эксплуатации US800 приведены в таблице 7.

Таблица 7

наносится на лицевую панель ЭБ в нижней центральной части методом трафаретной печати или лазерной гравировки, а также на титульные листы паспорта и методики поверки типографским способом.

Таблица 8 - Комплектность

приведены в разделе 4 руководства по эксплуатации ВМТБ.407251.001РЭ.

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ВМТБ.407251.001ТУ «Расходомер-счетчик жидкости ультразвуковой US800. Технические условия».

Общество с ограниченной ответственностью «Эй-Си Электроникс» (ООО «Эй-Си Электроникс»)

ИНН 2129035243

Адрес: 428034, Чувашская Республика, г. Чебоксары, ул. Урукова, д. 17А, оф. 2 Телефон: (8352) 45-81-12, факс (8352) 45-81-12

Электронная почта: us800@mail.ru

Общество с ограниченной ответственностью «Научно-производственное предприятие ЭНКОНТ» (ООО «НПП ЭНКОНТ»)

ИНН 2130087197

Адрес: 428015, Чувашская Республика, г. Чебоксары, ул. Урукова, д. 17 а, оф. 1

Телефон: (8352) 45-81-35

Электронная почта: enkont@yandex.ru

Федеральное государственное унитарное предприятие «Всероссийский исследовательский институт расходометрии» (ФГУП «ВНИИР») Юридический адрес: 420088, г. Казань, ул. 2-я Азинская, д. 7А

Телефон (843) 272-70-62, факс (843) 272-00-32

Электронная почта: vniirpr@bk.ru.

Уникальный номер записи в реестре аккредитованных лиц № 30006-09.

в части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел.: +7 (495) 437 55 77, факс: +7 (495) 437 56 66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
