Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «15» сентября 2020 г. № 1536

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры, вакуумметры, мановакуумметры показывающие судовые

Манометры, вакуумметры, мановакуумметры показывающие судовые (далее приборы) предназначены для измерения избыточного и вакуумметрического давления жидкостей (дизельного топлива, масла, воды, морской воды), газов и водяного пара, температура которых в месте отбора давления не должна быть более 60 °С, в окружающей среде, насыщенной парами смазочного масла, дизельного топлива и морской воды.

По требованию заказчика приборы могут изготавливаться для измерения давления хладонов 12, 13, 22, 134а, 142, 404а, 502 и кислорода.

Принцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины.

Приборы изготавливаются в круглом корпусе диаметром 100 мм с задним расположением фланца для крепления и без него. Расположение штуцера — радиальное.

Приборы выпускаются следующих модификаций:

- МТПСд-100-ОМ2 — для измерения избыточного давления;

- ВТПСд-100-ОМ2 — для измерения вакуумметрического давления;

- МВТПСд-100-ОМ2 — для измерения избыточного и вакуумметрического давления. Фотографии общего вида приборов приведены на рисунке 1

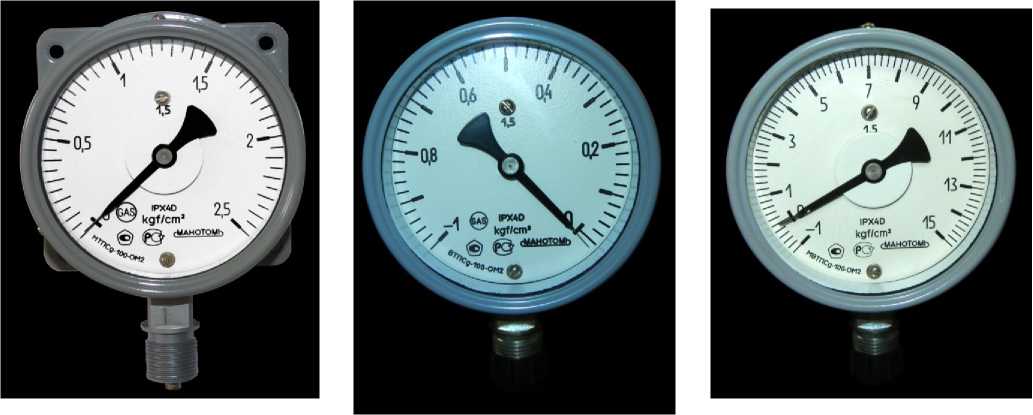

Рисунок 1 — Фотографии общего вида приборов

Таблица 1 - Метрологические и технические характеристики_______________________________

______Диапазон показаний:____________________________________________________________ МТПСд-100-ОМ2               от (0...100) кПа до(0...60) МПа

(от (0...1) кгс/см² до (0...600) кгс/см²)

ВТПСд-100-ОМ2               (-100...0) кПа

(-1...0) кгс/см²)

МВТПСд-100-ОМ2               от (-100...0...60) кПа до (-0,1...0...2,4) МПа

(от (-1...0...0,6) кгс/см² до (-1...0...24) кгс/см²)

По запросу потребителя приборы могут изготавливаться в других единицах измерений, допускаемых к применению в РФ.__________________________________________________

Пределы допускаемой основной погрешности измерений, выраженные в процентах диапазона показаний, ±1; ±1,5._____________________________________________________________________________

__________Диапазон рабочих температур, °С__________________________от - 60 до + 65______

Изменение показаний от воздействия температуры окружающего воздуха, выраженное в процентах диапазона показаний, не должно превышать значения, определяемого по формуле Д=±К_ГД1

где   Kt - температурный коэффициент, не более 0,06 %/°С,

Д1 — абсолютное значение разности температур.

наносится на циферблат офсетной печатью, на эксплутационную документацию — типографским способом.

Таблица 2 - Комплектность

осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

- манометры грузопоршневые МВП-2,5; МП-6; МП-60; МП-600 класс точности 0,05. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе

ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»

ГОСТ Р 8.802-2012 «Государственная система обеспечения единства измерений.

Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»

Технические условия ТУ 25-02.1946-76 «Манометры, вакуумметры, мановакуумметры показывающие судовые»

Открытое акционерное общество «Манотомь» (ОАО «Манотомь»)

ИНН 7021000501

Адрес: 634061, г. Томск, пр. Комсомольский, 62

Телефон/факс: +7 (3822) 44-26-28/+7 (3822) 44-29-06

Web-сайт: www.manotom-tmz.ru

E-mail: priem@manotom-tmz.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«15» сентября 2020 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

15 сентября 2020 г.

Москва

О переоформлении свидетельства об утверадении типа средства измерений №58961/1 «Манометры, вакуумметры, мановакуумметры показывающие судовые»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. №2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ОАО «Манотомь» от 23 июля 2020 г. №84/133, приказываю:

• 1. Переоформить свидетельство об утверждении типа №58961/1 «Манометры, вакуумметры, мановакуумметры показывающие судовые», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 3485-15, в связи с изменением кода идентификации отечественного производства для средств измерений серийного производства.

• 2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 0OE1036E1B07E0FB80EA1189OOBCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020
