ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Каналы для измерений абсолютной вибрации «КОРУНД»
Назначение средства измерений
Каналы для измерений абсолютной вибрации «КОРУНД» (далее - каналы) предназначены для измерений характеристик вибрации и относительного перемещения (смещения) узлов промышленного оборудования.
Описание средства измерений
Принцип действия каналов основан на измерении и обработке сигналов, поступающих от первичных преобразователей.
Каналы для измерений абсолютной вибрации входят в состав комплекса виброконтроля промышленного оборудования «КОРУНД».
Каналы состоят из клеммной коробки КК, рассчитанной на подключение шести первичных преобразователей (датчиков), блока измерительного БИК-ХХХ и магистрального коммутатора МКК, который связан с внешним сервером или локальной сетью по интерфейсу ETHERNET 100 base-T (TCT/IP).
Каналы позволяют осуществлять непрерывное преобразование аналоговой информации, поступающей от IEPE акселерометров и преобразователей линейных перемещений, формировать унифицированные аналоговые и цифровые выходные сигналы, задавать уровни аварийной и предупредительной сигнализации и сравнивать измеренные значения с пороговыми значениями (уставками).
Блок измерительный БИК-ХХХ представляет собой корпус, в котором устанавливаются контроллеры серии СМ. Одновременно плата контроллера обрабатывает не более восьми входных сигналов.
В зависимости от количества встраиваемых контроллеров блок измерительный БИК-ХХХ выпускается в модификациях: БИК-100, БИК-200, БИК-400 или БИК-400С.
Знак поверки ставится в паспорте.
Общий вид клеммной коробки КК, блока измерительного БИК-ХХХ (БИК-100) и магистрального коммутатора МКК с маркировочными табличками представлены на рисунках 1, 2 и 3 соответственно.
(Г
2000
Клеммная коробка КК -10°C<ta<+60°C
Серийный номер: 001 В составе комплекса виброконтроля промышленного оборудования
КОРУНД [ПГ
ТУ 26.51.66-082-54981193-17 [ П L
Сделано в России

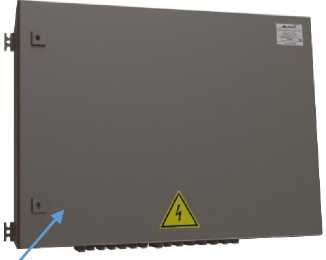

Рисунок 1 - Общий вид клеммной коробки КК с маркировочной табличкой
г/
2000
Блок измерительный БИК-100
-10°С <ta < +60°С Серийный номер: 001
В составе комплекса виброконтроля промышленного оборудования
КОРУНД [ПГ
ТУ 26.51.66-082-54981193-17 L П L
Рисунок 2 - Общий вид блока измерительного БИК-ХХХ (БИК-100) с маркировочной табличкой
Магистральный коммутатор МКК -10°С < ta <+60°С Серийный номер: 001
В составе комплекса виброконтроля промышленного оборудования
КОРУНД
ТУ 26.51.66-082-54981193-17
Знак утверждения типа
Рисунок 3 - Общий вид магистрального коммутатора МКК с маркировочной табличкой
Пломбирование блоков каналов «КОРУНД» не предусмотрено.
Программное обеспечение (ПО) служит для обработки и визуализации информации, которая поступает от первичных преобразователей. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой комплекса и процессом измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CM8.EXE |
|
Номер версии (идентификационный номер) ПО |
Не ниже 2.8 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если есть) |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Канал измерений абсолютной вибрации | |
|
Диапазон входного напряжения переменного тока (амплитудное значение), В |
от 0,007 до 8,5 |
|
Диапазон измерений амплитудного значения виброускорения на базовой частоте 159,2 Гц, м/с2 |
от 0,7 до 850 |
|
Диапазон измерений СКЗ виброскорости на базовой частоте 159,2 Гц, мм/с |
от 0,5 до 600 |
|
Диапазон измерений размаха виброперемещения на базовой частоте 39,8 Гц, мкм |
от 22,4 до 27200 |
|
Диапазон рабочих частот, Гц |
от 2 до 12000 |
|
Пределы допускаемой основной относительной погрешности измерений амплитудного значения виброускорения, СКЗ виброскорости и размаха виброперемещения на соответствующих базовых частотах, % |
± 3 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовых частот, %, не более: от 2 до 2500 Гц включ. |
± 7 |
|
св. 2500 до 8000 Гц включ. |
± 9 |
|
св. 8000 до 12000 Гц |
± 17 |
|
Пределы допускаемой относительной погрешности измерений характеристик вибрации в диапазоне рабочих температур окружающей среды, % |
± 5 |
|
Канал измерений относительного перемещения (смещения) | |
|
Диапазон входного напряжения постоянного тока, В |
от 0,3 до 5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений относительного перемещения (смещения) при коэффициенте преобразования 1 В/мм, мкм |
от 300 до 5000 |
|
Пределы допускаемой основной приведенной погрешности измерений относительного перемещения (смещения), % |
± 2 |
|
Пределы допускаемой приведенной погрешности измерений относительного перемещения (смещения) в диапазоне рабочих температур окружающей среды, % |
± 3 |
|
Нормальные условия измерений: температура окружающей среды, °С |
от + 15 до + 25 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Условия эксплуатации: диапазон рабочих температур, °С |
от - 10 до + 60 |
|
Габаритные размеры (длина* высота х ширина), мм, не более: - клеммной коробки КК |
249*200*92 |
|
- блока измерительного БИК-100 |
354*336*172 |
|
- блоков измерительных БИК-200, БИК0400, БИК-400С |
830*636*317 |
|
- магистрального коммутатора МКК |
830*636*317 |
|
Масса, кг, не более: - клеммной коробки КК |
3 |
|
- блока измерительного БИК-100 |
7 |
|
- блока измерительного БИК-200 |
37 |
|
- блока измерительного БИК-400 и БИК-400С |
40 |
|
- магистрального коммутатора МКК |
50 |
Знак утверждения типа
наносится на корпусы блоков БИК-100, БИК-200, БИК-400, БИК-400С методом наклейки и на титульный лист руководства по эксплуатации методом печати или наклейки.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Каналы для измерений абсолютной вибрации «КОРУНД» в составе:
|
КК БИК МКК |
1 шт. |
|
Руководство по эксплуатации |
КРНД 00.000.000 РЭ/1 |
1 экз. |
|
Методика поверки с изменением № 1 |
КРНД 00.000.000 МП/1 |
1 экз. |
|
Паспорт |
КРНД 00.000.000 ПС/1 |
1 экз. |
|
Примечание - Состав каналов определяется по согласованию с пользователем | ||
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации КРНД 00.000.000 РЭ/1 «Каналы для измерений абсолютной вибрации «КОРУНД», раздел 1.6.
Нормативные и технические документы, устанавливающие требования к каналам для измерений абсолютной вибрации «КОРУНД»
Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ТУ 26.51.66-086-54981193-18 «Каналы для измерений абсолютной вибрации «КОРУНД». Технические условия».
Изготовитель
Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000») Адрес: 115432, Москва, 2-й Кожуховский проезд, д.29, корп.2, стр.16.
ИНН 7722233409
Тел. (495) 223-04-20, факс: (495) 223-04-90
E-mail: diamech@diamech.ru, www.diamech.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «01» сентября 2021 г. № 1924
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Каналы для измерений абсолютной вибрации |
«КОРУНД» |
72225-18 |
Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»), г. Москва |
КРНД 00.000.000 МП/1 |
КРНД 00.000.000 МП/1 «Государствен ная система обеспечения единства измерений. Каналы для измерений абсолютной вибрации «КОРУНД». Методика поверки с изменением № 1» |
Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»), г. Москва |
ФГУП «ВНИИМС» |
