МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

6 апреля 2017 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 60767 «Преобразователи силы измерительные ПСИ-02» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ПАО «Контрольприбор» от 20 марта 2017 г. № 341, № 341а и № 3416 приказываю:

• 1. Внести изменения в описание типа на преобразователи силы измерительные ПСИ-02, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 62523-15, изложив его в новой редакции согласно приложению № 1 к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 60767 «Преобразователи силы измерительные ПСИ-02», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 62523-15, в связи с внесением изменений в методику поверки и изменением интервала между поверками с 1 года на первичную поверку при выпуске из производства.

• 3. Признать утверждение типа преобразователей силы измерительных ПСИ-01 на ранее введенные в эксплуатацию преобразователи, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 62523-15, и преобразователи, изготовленные в период с 25 января 2012 г. по 24 ноября 2015 г., с заводскими номерами в соответствии с приложением № 2 к настоящему приказу.

• 4. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Приложение № 1 к приказу Федерального агентства по техническому регулированию и метрологии от «6» апреля 2017 г. № 722

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи силы измерительные ПСИ-02

Преобразователи силы измерительные ПСИ-02 (далее - ПСИ-02) предназначены для измерений силы натяжения арматурных пучков системы преднапряжения защитной оболочки АЭС.

Принцип действия ПСИ-02 основан на преобразовании силы сжатия, действующей на двенадцать независимых датчиков силоизмерительных, в изменения частоты собственных свободных колебаний струны в каждом датчике силоизмерительном с последующим преобразованием каждого сигнала в цифровой код.

Конструктивно ПСИ-02 состоит из модуля силы ДС-03 (далее - ДС-03), преобразователя сигнала датчика-струна (далее - ПСД-С-01) и кабелей, соединяющих ДС-03 с ПСД-С-01.

ДС-03 состоит из двенадцати независимых датчиков силоизмерительных, установленных параллельно между специальными силовводящими кольцами и двух обечаек, соединенных двумя фланцами. Нижнее силовводящее кольцо служит для установки ДС-03 на плите анкерного устройства армоканата. Силовводящие кольца обеспечивают равномерное распределение силы по всем двенадцати датчикам силоизмерительным. Датчик силоизмерительный состоит из упругого элемента с натянутой струной и электромагнитного устройства с катушкой. Струна приводится в колебательное движение с помощью электромагнитного устройства, импульс возбуждения на которое поступает от ПСД-С-01. Электромагнитное устройство используется как для подачи возбуждающего импульса, так и для приема колебаний, генерируемых струной.

ПСД-С-01 подключается при помощи кабелей к каждому независимому датчику силоизмерительному, преобразует частоту собственных свободных колебаний струны датчика силоизмерительного в цифровой код, обеспечивает временное хранение полученной информации и связь с ПВЭМ по интерфейсу стандарта RS-485.

Сумма показаний двенадцати независимых датчиков силоизмерительных соответствует силе приложенной к ПСИ-02.

В целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, устанавливается пломба на винт крепления крышки ПСД-С-01, в левом верхнем углу.

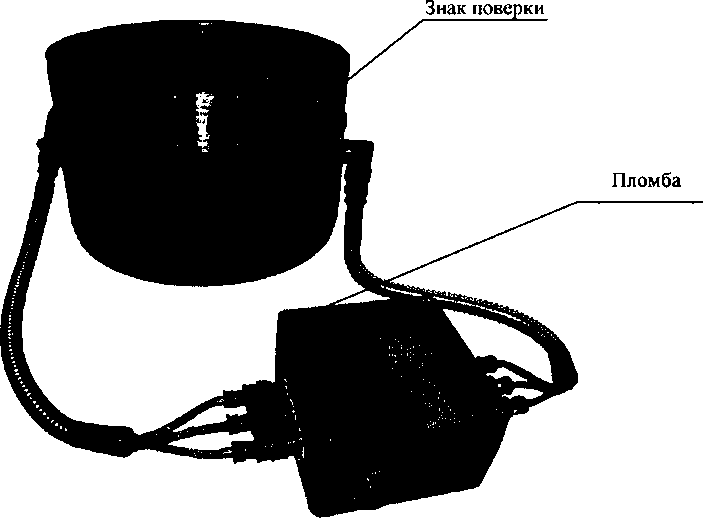

Фотография общего вида ПСИ-02 приведена на рисунке 1.

Рисунок 1 - Общий вид ПСИ-02

Программное обеспечение (далее - ПО) включает в себя:

• - автономное ПО;

• - встроенное ПО.

Автономное ПО предназначено для поверки ПСИ-02, устанавливается в ПЭВМ с компакт диска, выполняет функции по обработке, хранению, передаче и представлению измерительной информации и обеспечивает:

• - обмен информацией между ПЭВМ и ПСИ-02;

• - настройку каналов измерения ПСИ-02;

• - визуализацию и сохранение полученных данных по результатам измерений;

• - анализ результатов поверки;

• - формирование отчётов по результатам поверки.

Встроенное ПО устанавливается в ПСД-С-01 выполняет функции по обработке, хранению и передаче измерительной информации и обеспечивает:

• - настройку измерительных каналов ПСД-С-01;

• - выдачу импульса запроса и съем данных с датчиков силоизмерительных;

• - сохранение полученных результатов измерения в памяти ПСД-С-01;

• - передачу полученных результатов измерения в ПЭВМ по ее запросу.

Встроенное ПО не имеет пользовательского интерфейса и работает только по командам программы верхнего уровня из ПЭВМ.

Всё ПО является метрологически значимым.

Идентификационные данные ПО приведены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные программного обеспечения (автономного ПО)

Таблица 2 - Идентификационные данные программного обеспечения (встроенного ПО)

Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основный технические характеристики

наносится на титульные листы руководства по эксплуатации и формуляра типографским способом, а также рядом с шильдиком, закрепленным на кольце ПСИ-02 несмывающейся краской.

Комплектность средства измерений

Комплект поставки приведён в таблице 5. Таблица 5 - Комплект поставки

осуществляется по документу МП 2301-279-2017 «Преобразователи силы измерительные ПСИ-02. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 13 марта 2017 г.

Основные средства поверки:

Машины силовоспроизводящие 3-го разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 6=0,2 %.

Знак поверки в виде оттиска клейма наносится несмывающейся краской рядом с шильдиком, закрепленным на кольце ПСИ-02.

приведены в разделе 3 руководства по эксплуатации АМЦ2.782.002 РЭ «Преобразователи силы измерительные ПСИ-02. Руководство по эксплуатации».

• 1 ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы.

• 2 ТУ 4343-140-04671464-2011 Преобразователи силы измерительные ПСИ-02 АМЦ2.782.002. Технические условия.

Публичное акционерное общество «Контрольприбор» (ПАО «Контрольприбор»)

ИНН 5837055156

Юридический адрес: 440046, г. Пенза, ул. Мира, 60

Фактический адрес: 440004, г. Пенза, ул. Центральная, 1в

Тел.: +7 (8412) 45-80-66; Тел./факс: +7 (8412) 45-80-48; E-mail: kontrolpribor@mail.ru

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

Адрес: 190005, Санкт-Петербург, Московский пр., 19

Тел. (812)   251 -76-01, факс (812)   713-01-14; E-mail: info@vniim.ru,

http://www.vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440039, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): (8412) 49-82-65

E-mail: pcsm@sura.ru

Web-site: www.penzacsm.ru

Аттестат аккредитации ФБУ «Пензенский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311197.

Приложение № 2 к приказу Федерального агентства по техническому регулированию и метрологии от «6» апреля 2017 г, № 722

Перечень заводских номеров преобразователей силы измерительных ПСИ-02 изготовленных в период с 25 января 2012г. по 24 ноября 2015г.
