№1916 от 19.12.2016
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 27029
О переоформлении свидетельства об утверждении типа средства измерений № 60122 "Корректоры газа потоковые ЕК280, ЕК290" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
19 декабря 2016 г. № 1916
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 60122 «Корректоры газа потоковые ЕК280, ЕК290» и внесении изменений в описание типа
Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940 (далее — Административный регламент), в связи с обращениями ООО «ЭЛЬСТЕР Газэлектроника» от 25 ноября 2016 г. № 1064 и № 1065 приказываю:
-
1. Внести изменения в описание типа корректоры газа потоковые ЕК280, ЕК290, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61911-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 60122
«Корректоры газа потоковые ЕК280, ЕК290», зарегистрированное
в Федеральном информационном фонде по обеспечению единства измерений под номером 61911-15, в связи с внесением изменений в методику поверки.
-
3. Распространить действие методики поверки на средства измерений, введенные в эксплуатацию с 1 января 2017 г.
-
4. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
![Приказ Росстандарта №1916 от 19.12.2016, https://oei-analitika.ru](../kurilka/orders_html/1517575702357_files/1517575702357-1.png)
л Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
031 Д! НИЯ О Ci PI ИФИО\Н Э! 1
Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «19» декабря 2016 г. №1916
Изменения в описание типа на корректоры газа потоковые ЕК280, ЕК290
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Корректоры газа потоковые ЕК280, ЕК290
Назначение средства измеренийКорректоры газа потоковые ЕК280, ЕК290 (далее - корректоры) предназначены для измерения давления, перепада давления, температуры, импульсных или цифровых сигналов от расходомеров и счетчиков газа объемных и приведения объема газа (попутного, свободного нефтяного, факельного, природного и других неагрессивных, сухих газов, в том числе аргон, азот, воздух) к стандартным условиям по ГОСТ 2939-63.
Описание средства измеренийПринцип действия корректоров основан на преобразовании количества импульсов в значение объема газа при рабочих условиях, измерении давления, перепада давления и температуры газа. По результатам измерения давления и температуры, а также введенного компонентного состава, корректор вычисляет коэффициент сжимаемости газа в соответствии с ГОСТ 30319.2-2015 (для природного газа) или ГСССД MP 113-03 (для попутного, свободного нефтяного газа). Приведение объема газа к стандартным условиям осуществляется на основании рассчитанного или подстановочного значения коэффициента сжимаемости.
Корректоры состоят из корпуса, вычислительной платы, дисплея, клавиатуры, литиевых элементов питания, преобразователей давления, перепада давления и температуры, количество которых определяется по заказу. Дополнительно корректор может комплектоваться GSM/GPRS модемом, платой расширения интерфейса RS232/RS485 и внешним источником питания.
Корректор ЕК280 предназначен для работы с одним счетчиком газа объемным, а корректор ЕК290 позволяет проводить измерения на одной или двух независимых измерительных линиях.
Корректоры обеспечивают выполнение следующих функций:
-
- измерение давления в трубопроводе преобразователем абсолютного давления для приведения объема газа к стандартным условиям и/или преобразователями абсолютного/избыточного, перепада давления для контроля технологических параметров;
-
- измерение температуры газа встроенными термопреобразователями сопротивления платиновыми по ГОСТ 6651-2009 с номинальной статической характеристикой преобразования (НСХ) 500П (Pt500) для приведения объема газа к стандартным условиям и/или контроля технологических параметров;
-
- приведение объема газа к стандартным условиям;
-
- обработка, отображение и хранение результатов измерений и вычислений;
-
- прием/передача информации по цифровым интерфейсам связи;
-
- прием/передача информации посредством GSM/GPRS связи;
- защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.
Пломбирование осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы, а также с помощью специальной мастики (термопластичной массы) с нанесением знака поверки давлением на пломбы.
Общий вид корректоров представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
![Приказ Росстандарта №1916 от 19.12.2016, https://oei-analitika.ru](../kurilka/orders_html/1517575702357_files/1517575702357-2.png)

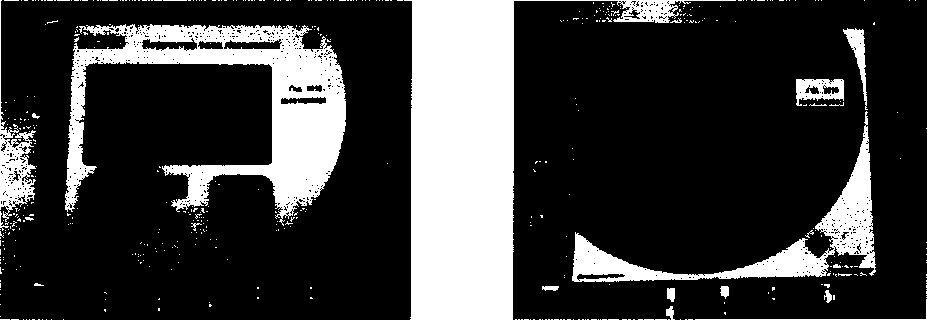

Корректор ЕК280 Корректор ЕК290
Рисунок 1 - Общий вид корректоров
2
![Приказ Росстандарта №1916 от 19.12.2016, https://oei-analitika.ru](../kurilka/orders_html/1517575702357_files/1517575702357-3.png)

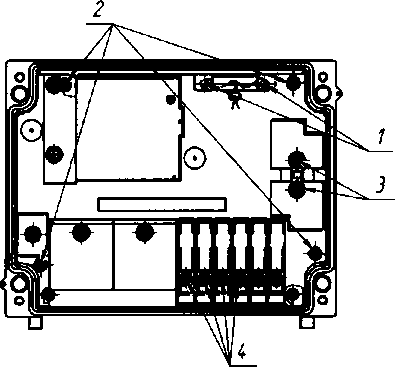

Корректор ЕК280
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест
![Приказ Росстандарта №1916 от 19.12.2016, https://oei-analitika.ru](../kurilka/orders_html/1517575702357_files/1517575702357-4.png)

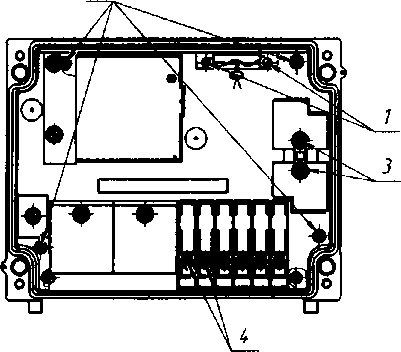

Корректор ЕК290
нанесения знака поверки
Программное обеспечениеКорректоры имеют встроенное программное обеспечение (далее - ПО), которое разделено на метрологически значимую и незначимую части, и обеспечивает реализацию функций корректора.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО корректора
приведены в таблице 1. Таблица 1 - Идентификационные данные
Идентификационные данные (признаки) |
Значение |
Наименование ПО |
ЕК280, ЕК290 |
Идентификационное наименование ПО |
ВерсМ |
Номер версии ПО |
1.00 |
Цифровой идентификатор ПО |
11085 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерения абсолютного давления*, МПа |
от 0,08 до 15 |
Верхний предел измерения избыточного давления*, МПа |
от 0,004 до 16 |
Верхний предел измерения перепада давления*, кПа |
от 0,4 до 100 |
Максимальное абсолютное давление измеряемой среды, обусловленное алгоритмом расчета коэффициента сжимаемости, МПа: -ГОСТ 30319.2-2015 -ГСССДМР 1134)3 |
7,5 15 |
Диапазон измерения температуры*, °C |
от -30 до +60; от -40 до +70 |
Диапазон температуры измеряемой среды, обусловленный алгоритмом расчета коэффициента сжимаемости, °C: -ГОСТ 30319.2-2015 -ГСССД МР 113-03 |
от -23 до +60 от -10 до +60 |
Пределы относительной погрешности при измерении абсолютного давления**, % |
±0,35 |
Пределы приведенной погрешности при измерении избыточного давления**, % |
±0,5; +0,25; ±0,15*** |
Пределы относительной погрешности при измерении температуры**, % |
+0,1 |
Пределы относительной погрешности при вычислении объема газа, приведенного к стандартным условиям, % |
±0,05 |
Пределы относительной погрешности при приведении объёма газа, к стандартным условиям, в диапазоне изменения параметров газа, с учетом погрешности измерения давления, температуры и вычисления коэффициента сжимаемости**, % |
±0,37 |
Пределы основной приведенной погрешности при измерении перепада давления, % |
±0,1 |
Пределы дополнительной приведенной погрешности при измерении перепада давления, %, на каждые 10 °C |
±0,1 |
* во всем диапазоне рабочих условий эксплуатации корректора. ** диапазон измерения выбирается при заказе. *** пределы приведенной погрешности при измерении избыточного давления выбирается при заказе. |
Таблица 3 - Основные технические характеристики
Наименование параметра |
Значение |
Входной низкочастотный сигнал, Гц, не более |
8 |
Входной высокочастотный сигнал, кГц, не более |
5 |
Максимальное количество измерительных каналов давления (абсолютное, избыточное, перепад давления) |
6 |
Максимальное количество измерительных каналов температуры |
4 |
Максимальное количество низкочастотных импульсных измерительных каналов: -ЕК280 -ЕК290 |
1 2 |
Максимальное количество высокочастотных импульсных измерительных каналов: -ЕК280 -ЕК290 |
1 2 |
Протокол обмена данными с позиционно кодирующим устройством (энкодером) |
Namur |
Выходной импульсный сигнал:
|
30 100 4 |
Интерфейсы связи |
RS 232/RS485; оптический интерфейс по ГОСТРМЭК 61107-2011; GSM/GPRS-модем |
Напряжение питания, В:
|
7,2 (2 батареи 3,6 В) 9±0,5 |
Потребляемая мощность, Вт, не более |
0,4 |
Габаритные размеры, мм, не более:
|
210 280 130 |
Масса, кг, не более |
4 |
Условия эксплуатации:
|
от -40 до +60 до 95 при температуре +35°С |
Средняя наработка на отказ, ч |
100000 |
Средний срок службы, лет |
15 |
Степень защиты оболочки по ГОСТ 14254—96 |
IP65 |
Маркировка взрывозащиты |
lExibIIBT3/lExibIIBT4 |
наносится на лицевую панель корректоров методом фотопечати и на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Корректор газа потоковый ЕК280 (ЕК290) |
— |
1 |
Руководство по эксплуатации. |
ЛГТИ.407229.280 РЭ для ЕК280; ЛГТИ.407229.290 РЭ для ЕК 290 |
1 шт. |
Паспорт |
ЛГТИ.407229.280 ПС для ЕК280; ЛГТИ.407229.290 ПС для ЕК 290 |
1 шт. |
Методика поверки |
ЛГТИ.407229.280 МП |
1 шт. |
Преобразователь перепада давления |
* | |
Преобразователь абсолютного давления |
— |
* |
Преобразователь избыточного давления |
— |
* |
Термопреобразователь сопротивления |
— |
* |
Комплект монтажных частей |
— |
* |
*количество определяется при заказе |
осуществляется по документу ЛГТИ.407229.280 МП «Государственная система обеспечения единства измерений. Корректоры газа потоковые ЕК280, ЕК290. Методика поверки (с изменением №1)», утвержденному ООО «Метрологический центр СТП» 15 ноября 2016.
Основные средства поверки:
-калибратор давления DPI 620 (регистрационный номер 16347-09), диапазон измерения абсолютного/избыточного давления должен соответствовать диапазону поверяемого преобразователя, пределы допускаемой основной погрешности ±0,05%;
-
- измеритель температуры многоканальный прецизионный МИТ8.10 (регистрационный номер № 19736-11), диапазон измерения от минус 200°С до 125°С, пределы допускаемой абсолютной погрешности ±(0,003+10_5t) °C;
-
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-5-3 (регистрационный номер № 32777-06), диапазон измерения от минус 50 до 250°С с абсолютной погрешностью ±0,03 °C;
-
- термостат LAUDA RE1050, воспроизведение температур от минус 50 °C до плюс 150 °C;
-частотомер электронно-счетный 43-85/5 (регистрационный номер № 56478-14), погрешность счета не более ±1 импульс;
-генератор сигналов специальной формы AWG-4105 (регистрационный номер № 53406-13), диапазон воспроизведения импульсного сигнала частотой от 10 мГц до 5 МГц.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых корректоров с требуемой точностью.
Знак поверки наносится в паспорте и на корректоры в соответствии с рисунком 2.
Сведения о методиках (методах) измеренияметод измерения описан в документах ЛГТИ.407229.280 РЭ для ЕК280 и ЛГТИ.407229.290 РЭ для ЕК290.
Нормативные и технические документы, устанавливающие требования к корректорам газа потоковым ЕК280, ЕК290ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода
ГОСТ Р 8.740-2011 Государственная система обеспечения единства измерений. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков
ГСССД MP 113-03 Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур 263...500 К при давлениях до 15 МПа
Технические условия ТУ 4213-037-48318941-2014 (ЛГТИ.407229.280 ТУ).
Изготовитель:Общество с ограниченной ответственностью «ЭЛЬСТЕР Газэлектроника»,
(ООО «ЭЛЬСТЕР Газэлектроника»)
ИНН 5243013811
Адрес: 607224 г. Арзамас, Нижегородская обл., ул. 50 лет ВЛКСМ, д.8а
Телефон: (83147) 7-98-00, 7-98-14 Факс: (83147) 7-22-41
Web-сайт: http://www.gaselectro.ru
E-mail: info.ege@elster.com
Испытательный центрОбщество с ограниченной ответственностью «Метрологический центр СТП»
Адрес: Республика Татарстан, 420107, г. Казань, ул. Петербургская 50, корп. 5 Телефон: (843)214-20-98, факс: (843)227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Аттестат аккредитации ООО «Метрологический центр СТП» по проведению испытаний средств измерений в целях утверждения типа 30151-11.
Испытательный центр в части вносимых измененийОбщество с ограниченной ответственностью Центр Метрологии «СТП» (ООО Центр Метрологии «СТП»)
Адрес: Республика Татарстан, 420107, г. Казань, ул. Петербургская, д. 50, корп. 5
Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Аттестат аккредитации ООО Центр Метрологии «СТП» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.
