МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

06 февраля 2020 г.                                            _v 202

Москва

О продлении и переоформлении свидетельства об утверждении типа средства измерений № 58023 «Трансформаторы напряжения антирезонансные трехфазные НАМИ»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «РЭТЗ Энергия» от 09 декабря 2019 г. № ЮЗ/ОГК и № 104/ОГК, приказываю:

• 1. Переоформить свидетельство об утверждении типа № 58023 «Трансформаторы напряжения антирезонансные трехфазные НАМИ», зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером № 60002-15, в связи с переименованием изготовителя с ОАО «РЭТЗ Энергия», г. Раменское Московской обл. на АО «РЭТЗ Энергия», г. Раменское Московской обл.

• 2. Продлить срок действия свидетельства об утверждении типа

  № 58023 «Трансформаторы напряжения антирезонансные трехфазные НАМИ» на последующие 5 лет.

• 3. Управлению гаеударетаеппеге надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» с Административным { типа средства измерение



  оста] ляю за собой. Кому вцдан: Голубев Сергей Сергеевич Действителен; с 06.11.2019 до 06.11.2020

  дозедедить в соответствии ^^^BiiaeTej ьства с описанием

• 4. Контроль за исп

ч

Заместитель Руководителя

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «06» февраля 2020 г. № 202

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения антирезонансные трехфазные НАМИ

Трансформаторы напряжения антирезонансные трехфазные НАМИ (далее -трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений и устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты с изолированной (неэффективно заземленной) или заземленной нейтралью классов напряжения 6, 10 и 35 кВ.

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы состоят из магнитопроводов собранных из электротехнической и конструкционной стали. На стержнях магнитопроводов расположены слоевые обмотки с изоляцией. Магнитопроводы с обмотками соединены между собой с помощью ряда конструктивных элементов в единую конструкцию и представляют собой активную часть, состоящую из трехфазного трехстержневого трансформатора прямой последовательности, компенсационных обмоток и однофазного двухстержневого трансформатора нулевой последовательности. Активная часть размещается в баке, залитом трансформаторным маслом. Бак трансформаторов сварен из листовой стали. На баке трансформаторов имеется табличка с техническими данными.

Первичная обмотка трансформатора прямой последовательности соединена по схеме соединения обмоток «звезда» и предназначена для подключения к одноименным фазам шин сети. Первичная обмотка трансформатора нулевой последовательности соединена между нулевой точкой схемы соединения первичных обмоток и заземлённым выводом трансформатора. Компенсационная обмотка соединена в схему замкнутого треугольника и служит для замыкания намагничивающих токов третьей гармоники.

Трансформаторы выпускаются в виде модификаций НАМИ-10-95 и НАМИ-35, которые отличаются номинальным напряжением, конструкцией и техническими характеристиками.

Общий вид трансформаторов НАМИ-10-95 представлен на рисунке 1.

Общий вид трансформаторов НАМИ-35 представлен на рисунке 2.

Выводы первичной и вторичных обмоток трансформаторов НАМИ-10-95 расположены на крышке бака.

Выводы А, В, С первичной обмотки трансформаторов НАМИ-35 расположены на крышке бака. Вывод Х первичной обмотки и выводы вторичных обмоток расположены на боковой стенке бака.

Рабочее положение трансформаторов в пространстве - вертикальное.

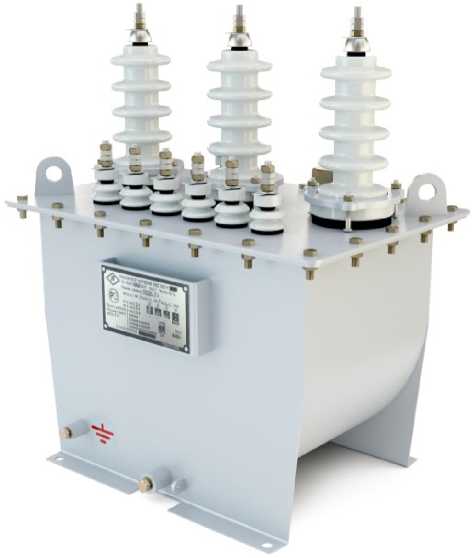

Рисунок 1 - Общий вид трансформаторов напряжения антирезонансных трехфазных НАМИ-10-95

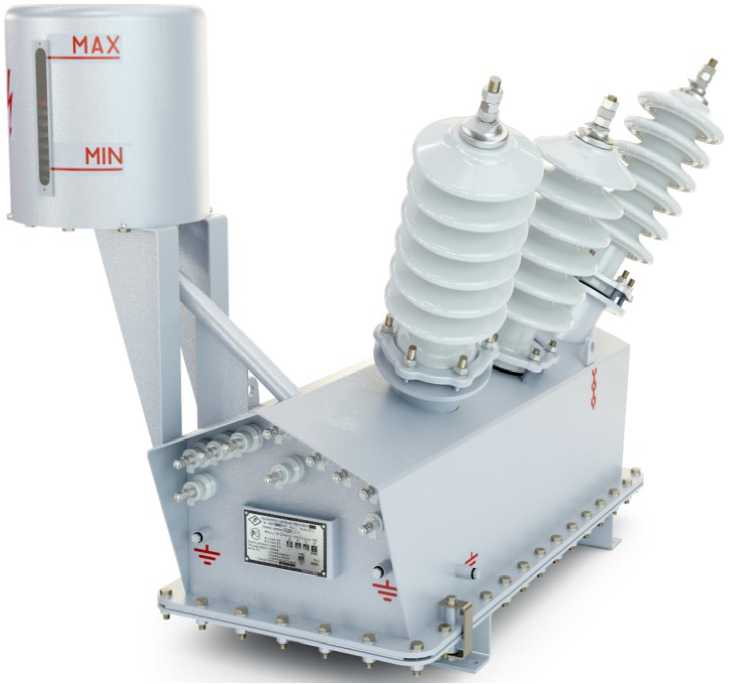

Рисунок 2 - Общий вид трансформаторов напряжения антирезонансных трехфазных НАМИ-35

Метрологические и технические характеристики

Продолжение таблицы 2

наносится на табличку технических данных трансформатора электрографическим способом и на титульный лист руководства по эксплуатации и паспорта типографским способом.

Таблица 3 - Комплектность средства измерений

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15 (НЛЛ-35) (рег. № 5811-06); прибор сравнения КНТ-03 (рег. № 24719-03); магазин нагрузок МР3025 (рег № 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0, 1/^3 до 750/\3 кВ

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

ТУ 3414-026-11703970-05 Трансформаторы напряжения антирезонансные трехфазные серии НАМИ. Технические условия

Акционерное общество «Раменский электротехнический завод Энергия»

(АО «РЭТЗ Энергия»)

ИНН 5040010981

Адрес: 140105, г. Раменское Московской обл., ул. Левашова, д. 21

Телефон (факс): +7 (496) 463 66 93 (+7 (496) 467 96 79)

Web-сайт: http://www.ramenergy.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

В части вносимых изменений:

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес:   142704, Московская область, Ленинский район, г. Видное,

Промзона тер., корпус 526

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«06 » февраля 2020 г.
