Приложение № 5

к приказу Федерального агентства по техническому регулированию и метрологии от «28» декабря 2020 г. № 2242

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока измерительные лабораторные ТТИ-5000

Трансформаторы тока измерительные лабораторные ТТИ-5000 (далее -трансформаторы), предназначены для использования в цепях переменного тока номинальным напряжением до 0,66 кВ частотой 50 Гц при электрических измерениях и поверке трансформаторов тока по ГОСТ 8.217-2003 в качестве рабочих эталонов.

Принцип действия трансформаторов основан на явлении электромагнитной индукции, т.е. на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе переменный магнитный поток, который в свою очередь индуцирует во вторичной обмотке ЭДС. При замыкании вторичной обмотки на внешнюю нагрузку ЭДС вызывает протекание по обмотке тока, величина которого пропорциональна первичному току.

Трансформаторы конструктивно представляют собой кольцевой магнитопровод, изготовленный из аморфной стали, с расположенными на нем первичной и вторичной обмотками. Магнитопровод вместе с обмотками помещен в металлический корпус. На верхней части корпуса расположены клеммы выводов первичных и вторичных обмоток. В центральной части находится отверстие, предназначенное для размещения временной первичной обмотки для первичных токов свыше 100 А. На верхней части корпуса расположен зажим для подключения защитного заземления.

Трансформаторы выпускаются в следующих модификациях: ТТИ-5000 и ТТИ-5000А, которые отличаются способом подключения вторичных обмоток в зависимости от значения номинального первичного тока.

Общий вид трансформаторов представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

а)

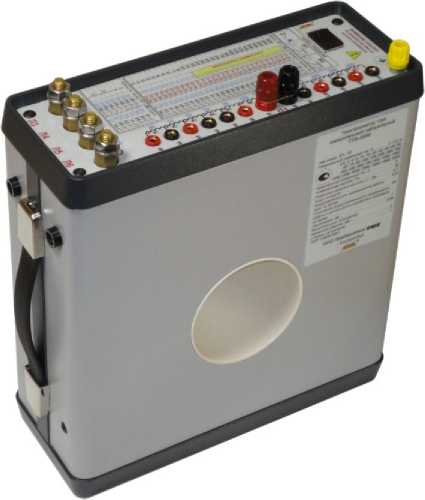

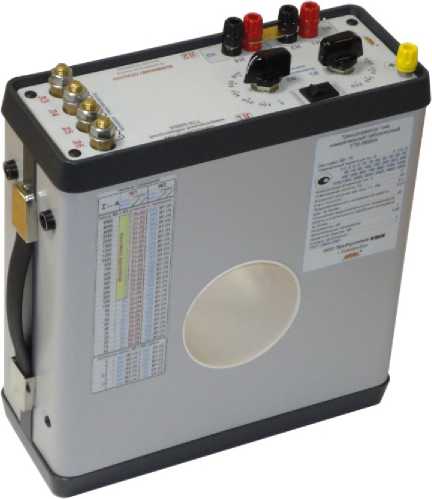

Рисунок 1 - Общий вид трансформаторов:

а) модификация ТТИ-5000, б) модификация ТТИ-5000А

б)

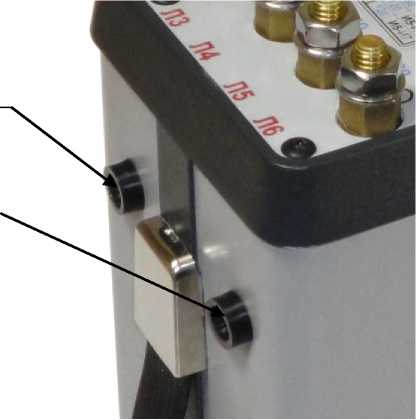

Место нанесения знака поверки

Место пломбировки

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом и методом наклейки этикетки на корпус трансформатора.

Таблица 3 - Комплектность средства измерений

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

- государственный первичный эталон по приказу Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 (Государственный первичный эталон единиц коэффициентов преобразования силы электрического тока ГЭТ 152);

- рабочий эталон 1 разряда по Приказу Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 (Трансформаторы тока измерительные лабораторные ТТИ-5000.51, регистрационный номер в Федеральном информационном фонде 55278-13);

- прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.

Знак поверки в виде оттиска поверительного клейма наносится на корпус трансформатора.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 23624-2001 Трансформаторы тока измерительные лабораторные. Общие технические условия

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

ТУ 27.11.42-008-12298401-2019 Трансформаторы тока измерительные лабораторные ТТИ-5000. Технические условия

Общество с ограниченной ответственностью Предприятие «Техника метрологии для энергетики, Екатеринбург» (ООО Предприятие «ТМЕ»)

ИНН 6660068574

Адрес: 620072, г. Екатеринбург, улица Рассветная, 13-209 Телефон (факс): +7 (343) 222-63-13

Web-сайт: https://www.tme-ekb.ru/

Е-mail: tme.ekb@mail.ru

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Телефон (факс): +7 (343) 350-26-18 / +7 (343) 350-20-39 Web-сайт: http://www.uniim.ru

Е-mail: uniim@uniim.ru

Аттестат аккредитации УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
