МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

11 августа 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполивйием настоящего приказа вставляю За собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 028BB2870QA0AC3E9S43FA50B54F4O6F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «11» августа 2021 г. № 1736

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» августа 2021 г. № 1736

Регистрационный № 51353-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы кислорода 02X1

Анализаторы кислорода 02X1 (далее - анализаторы) предназначены для непрерывного измерения содержания кислорода в газовых смесях, в частности при контроле процессов термообработки и отжига, при мониторинге содержания кислорода во входящих потоках инертных газов, подающихся к месту сварки металлов со специальными свойствами, при контроле утечек кислорода и т.д.

В состав анализатора входят измерительный преобразователь 02X1 и электронный блок TMO2D (опционально). 0сновным элементом анализатора преобразователя является электрохимическая ячейка.

Встроенный в измерительный преобразователь микропроцессор позволяет выбрать диапазон измерений и выполнить градуировку. Результаты измерений концентрации кислорода выводятся на дисплей электронного блока TMO2D. Электронный блок TMO2D обеспечивает : дополнительное программирование параметров работы анализатора, формирование сигналов тревоги, управление работой клапанов для автоматической градуировки прибора, электрическое питание измерительного преобразователя (24 В постоянного тока).

Анализаторы кислорода 02X1 дополнительно могут комплектоваться устройствами пробоподготовки.

Анализаторы кислорода 02X1 имеют взрывозащищенное исполнение, тип взрывозащиты 0ExiaIICT4 X.

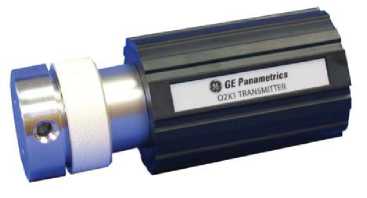

Рис. 1. Фотография общего вида измерительного преобразователя анализаторов кислорода O2X1.

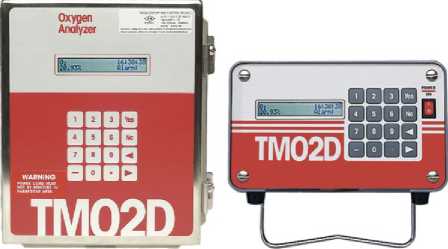

Рис. 2. Фотография общего вида электронного блока TMO2D.

Идентификационные данные программного обеспечения

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню "С" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.

Влияние программного обеспечения анализаторов О2Х1 учтено при нормировании метрологических характеристик.

от 0 до 1 %; от 0 до 10 % от 0 до 25 % от 0 до 100 млн^-1; от 0 до 1000 млн^-1; от 0 до 10000 млн^-1

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности, %:

• - в диапазоне объемной доли:

от 0 до 100 млн^-1;

от 0 до 1000 млн^-1;

от 0 до 10000 млн^-1;

от 0 до 1 %

• - в диапазоне объмной доли:

от 0 до 10 %;

от 0 до 25 %

Пределы допускаемой дополнительной относительной погрешности от изменений температуры окружающей среды на каждые 10 °С, %

Время установления показаний, с, не более Максимальная потребляемая мощность, Вт, не более:

• - измерительный преобразователь

• - электронный блок

Габаритные размеры, мм, не более:

• - измерительный преобразователь

• - электронный блок

Масса (монтаж в стойке), кг, не более:

• - измерительный преобразователь

• - электронный блок

Условия эксплуатации:

• - температура окружающей среды, °С

• - напряжение питания постоянного тока, В

Знак утверждения типа

Знак утверждения типа может быть нанесен на лицевую панель прибора и на титульный лист руководства по эксплуатации типографским способом.

Анализатор кислорода О2Х1 в составе:

• - измерительный преобразователь О2Х1;

• - электронный блок TMO2D.

Комплект подсоединительных кабелей.

Руководство по эксплуатации.

Методика поверки.

Сведения о методиках (методах) измерений изложены в Руководстве по эксплуатации анализаторов.

ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические требования".

ГОСТ 8.578-2008 "Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".

Техническая документация фирмы-изготовителя "GE Sensing EMEA", Ирландия.

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.

Фирма "Baker Hughes EMEA Unlimited Company", Ирландия

Адрес: Sensing House, Shannon Free Zone East, Shannon, Co. Clare, V14 V992, Ireland Телефон: +353 61 470 200

Web-сайт: www.bakerhughesds.com

ГЦИ СИ ФГУП "ВНИИМС", г.Москва, Аттестат аккредитации № 30004-08 от 27.06.2008 г Адрес: 119361, г.Москва, ул.Озерная, д.46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
