Номер по Госреестру СИ: 64457-16
64457-16 Анализаторы электрических цепей векторные модульные
(М9370А, М9371А, М9372А, М9373А, М9374А, М9375А)
Назначение средства измерений:
Анализаторы электрических цепей векторные модульные М9370А, М9371А, М9372А, М9373А, М9374А, М9375А (далее - анализаторы) предназначены для измерений S-параметров двух портовых устройств.
Программное обеспечение
Программное обеспечение (ПО) предназначено для управления работой анализаторов.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Keysight IO libraries |
Номер версии (идентификационный номер) ПО |
Version 16.3.17914.4 и выше |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Алгоритм расчета контрольной суммы |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом и на корпус анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Анализаторы электрических цепей векторные модульные М9370А, М9371А, М9372А, М9373А, М9374А, М9375А. Руководство по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам электрических цепей векторным модульным М9370А, М9371А, М9372А, М9373А, М9374А, М9375А
-
1 ГОСТ 13317 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.
-
2 Техническая документация изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом 651-16-10МП «Инструкция. Анализаторы электрических цепей векторные модульные М9370А, М9371 А, М9372А, М9373А, М9374А, М9375А. Методика поверки», утвержденным первым заместителем генерального директора -заместителем по научной работе ФГУП «ВНИИФТРИ» в марте 2016 г. Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма. Основные средства поверки:
наборы мер коэффициентов передачи и отражения 85052D (рег. № 53567-13); частотомер электронно-счётный 53151А (рег. №61967-15;
блок измерительный ваттметра N1914A (рег. № 57386-14); преобразователь мощности N8485A (рег. № 58375-14); аттенюаторы ступенчатые программируемые 8494G и 8496G (рег.№ 60239-15).
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», Малайзия Bayan Lepas Free Industrial Zone,
11900, Bayan Lepas, Penang, Malaysia.
hhtp://www.keysight.com
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз» (ООО «Кейсайт Текнолоджиз»), г. Москва
Юридический адрес: 113054, г. Москва, Космодаминская наб., 52, стр. 3 Почтовый адрес: 113054, г. Москва, Космодаминская наб., 52, стр. 3 Телефон: (495) 797-39-00
Факс: (495) 797-39-00
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево. Телефон/факс: (495) 744-81-12.
E-mail: office@vniiftri.ru
Конструктивно анализаторы выполнены в виде PXIe модулей, устанавливаемых в базовый блок М9018А.
Принцип действия анализаторов основан на воздействии на исследуемый объект сигналом с выхода встроенного синтезатора частоты (СЧ) и раздельном измерении параметров падающего и отраженного сигнала при помощи направленных ответвителей и фазочувствительных приемников.
Модели анализаторов отличаются друг от друга диапазоном частот.
Внешний вид анализаторов приведен на рисунке 1.
Место нанесения знака утверждения типа
Места пломбирования от несанкционированного доступа
Рисунок 1 - Внешний вид анализаторов
анализаторов приведены в таблицах 2,3. Таблица 2
Наименование характеристики |
Значение характеристики | ||||||
М9370А |
М9371А |
М9372А |
М9373А |
М9374А |
М9375А | ||
Нижняя граница диапазона частот, кГц |
300 | ||||||
Верхняя граница диапазона частот, ГГц |
4 |
6,5 |
9 |
14 |
20 |
26,5 | |
Разрешение по частоте, Гц от 300 кГц до 2,5 ГГц св. 2,5 до 5 ГГц св. 5 до 10 ГГц св. 10 до 20 ГГц св. 20 ГГц |
1 2 3 6 12 | ||||||
Пределы допускаемой относительной погрешности установки частоты выходного сигнала |
±1М0-6 | ||||||
Входное сопротивление, Ом |
50 (75 с дополнительным адаптером) | ||||||
Динамические характеристики | |||||||
Диапазоны частот |
Уровень шума при полосе пропускания промежуточной частоты 10 Гц, дБ относительно мВт (дБм) |
Динамический диапазон, дБ | |||||
от 10 МГц до менее 250 МГц |
минус 98 |
98 | |||||
от 250 МГц до 1 ГГц |
минус 108 |
115 | |||||
св. 1 ГГц до 4 ГГц |
минус 108 |
115 | |||||
св. 4 ГГц до 6,5 ГГц |
минус 108 |
115 | |||||
в. 6,5 ГГц до 9 ГГц |
минус 108 |
114 | |||||
св. 9 ГГц до 14 ГГц |
минус 108 |
114 | |||||
св. 14 ГГц до 18 ГГц |
минус 108 |
112 | |||||
св. 18 ГГц до 20 ГГц |
минус 108 |
110 | |||||
св. 20 ГГц до 24 ГГц |
минус 98 |
95 |
Параметры анализатора при калибровке с помощью набора мер коэффициентов передачи и отражения 85052D
Диапазон частот |
Направ лен-ность, дБ |
Согласование |
Характеристики передачи |
Характеристики отражения | |||
источника, дБ |
нагрузки, дБ | ||||||
амплитуда, дБ |
фаза, ° |
амплитуда, дБ |
фаза, ° | ||||
от 300 кГц до менее 2 МГц |
42 |
37 |
42 |
±0,068 |
±0,450 |
±0,003 |
±0,020 |
от 2 МГц до 1 ГГц |
42 |
37 |
42 |
±0,019 |
±0,123 |
±0,003 |
±0,020 |
св. 1 ГГц до 2 ГГц |
42 |
37 |
42 |
±0,021 |
±0,136 |
±0,003 |
±0,020 |
св. 2 ГГц до 4 ГГц |
38 |
31 |
38 |
±0,055 |
±0,361 |
±0,004 |
±0,027 |
св. 4 ГГц до 6,5 ГГц |
38 |
31 |
38 |
±0,089 |
±0,584 |
±0,004 |
±0,027 |
св. 6,5 ГГц до 9 ГГц |
36 |
28 |
36 |
±0,155 |
±1,023 |
±0,008 |
±0,052 |
св. 9 ГГц до 14 ГГц |
36 |
28 |
36 |
±0,195 |
±1,286 |
±0,008 |
±0,052 |
св. 14 ГГц до 20 ГГц |
36 |
28 |
36 |
±0,233 |
±1,536 |
±0,008 |
±0,052 |
св. 20 ГГц до 24 ГГц |
36 |
25 |
30 |
±0,442 |
±2,915 |
±0,011 |
±0,072 |

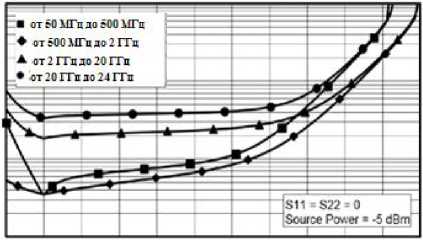

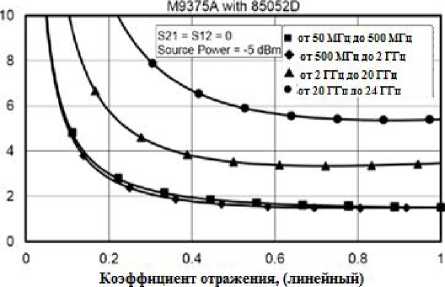

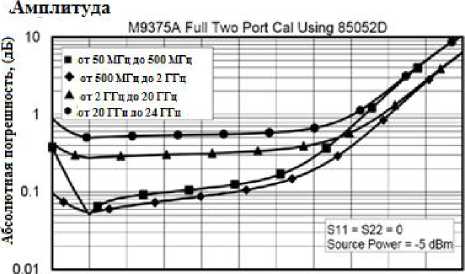

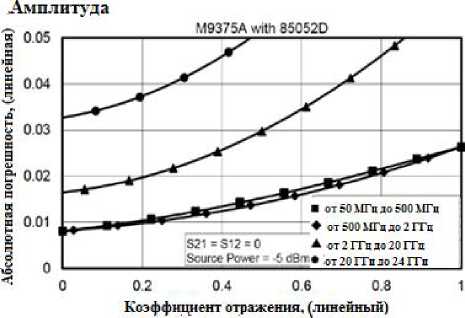

Пределы допускаемой абсолютной погрешности измерений в динамическом диапазоне
Фаза

10 0 -10 -20 -30 -40 -50 -60 -70 -80 -90 -100

100
М9375А Full Two Pori Cal Using 85052D

-10 -20 -30 -40 -50 -60 -70 -80 -90 -100 Коэффициент передачи , (дБ)
Коэффициент передачи , (дБ)



Неисправленные параметры анализатора
Диапазон частот |
Направленность, дБ |
Согласование | |
источника, дБ |
нагрузки, дБ | ||
от 300 кГц до менее 2 МГц |
9 |
9 |
9 |
от 2 МГц до 1 ГГц |
21 |
19 |
21 |
св. 1 ГГц до 4 ГГц |
21 |
20 |
19 |
св. 4 ГГц до 6,5 ГГц |
21 |
20 |
15 | |||
св. 6,5 ГГц до 9 ГГц |
20 |
15 |
11 | |||
св. 9 ГГц до 14 ГГц |
11 |
11 |
9 | |||
св. 14 ГГц до 18 ГГц |
9 |
9 |
7 | |||
св. 18 ГГц до 20 ГГц |
4 |
6 |
6 | |||
св. 20 ГГц до 24 ГГц |
3 |
5 |
4 | |||
Характеристики выходного сигнала | ||||||
Диапазоны частот |
Диапазон выходной мощности, дБ/мВт | |||||
от 10 до менее 250 МГц |
от 0 до минус 40 | |||||
от 250 МГц до 6,5 ГГц |
от 7 до минус 40 | |||||
св. 6,5 до 9 ГГц |
от 6 до минус 40 | |||||
св. 9 до 14 ГГц |
от 6 до минус 40 | |||||
св. 14 до 18 ГГц |
от 4 до минус 40 | |||||
св. 18 до 20 ГГц |
от 2 до минус 40 | |||||
св. 20 до 24 ГГц |
от минус 3 до минус 40 | |||||
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала, дБ/мВт | ||||||
Диапазоны частот |
при уровне мощности от минус 40 до минус 30 дБ/мВт |
при уровне мощности от минус 30 до максимального значения диапазона | ||||
от 10 до менее 250 МГц |
±4,5 |
±2,5 | ||||
от 250 МГц до 1 ГГц |
±1,5 |
±1,5 | ||||
св. 1 ГГц до 6,5 ГГц |
±1,5 |
±1,5 | ||||
св. 6,5 ГГц до 20 ГГц |
±1,5 |
±1,5 | ||||
св. 20 до 24 ГГц |
±3,0 |
±3,0 | ||||
Характеристики измерительного порта | ||||||
Значение шума трасы | ||||||
Диапазоны частот |
Действующее значение при уровне мощности минус 5 дБ/мВт и полосе пропускания промежуточной частоты 1 кГц | |||||
амплитуда, дБ |
фаза, ...° | |||||
от 10 МГц до 4 ГГц |
0,003 |
0,030 | ||||
св. 4 до 6,5 ГГц |
0,003 |
0,030 | ||||
св. 6,5 до 9 ГГц |
0,003 |
0,030 | ||||
св. 9 до 14 ГГц |
0,003 |
0,030 | ||||
св. 14 до 18 ГГц |
0,003 |
0,030 | ||||
св. 18 до 20 ГГц |
0,003 |
0,030 | ||||
в. 20 до 24 ГГц |
0,006 |
0,060 | ||||
Диапазоны частот |
Действующее значение амплитуды при уровне мощности 6 дБм в зависимости от ширины полосы пропускания промежуточной частоты, дБ | |||||
10 кГц |
100 кГц, |
600 кГц | ||||
от 250 МГц до 10 ГГц |
0,0020 |
0,0055 |
0,0120 | |||
св. 10 до 14 ГГц |
0,0030 |
0,0075 |
0,0160 | |||
Диапазоны частот |
Действующее значение фазы при уровне мощности 6 дБ/мВт в зависимости от ширины полосы пропускания промежуточной частоты, ...° | |||||
10 кГц |
100 кГц |
600 кГц | ||||
от 250 МГц до 8,5 ГГц |
0,010 |
0,025 |
0,060 | |||
св. 8,5 до 14 ГГц |
0,020 |
0,055 |
0,120 | |||

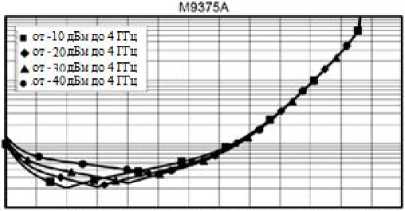

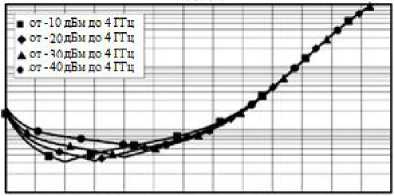

Пределы допускаемых значений абсолютной погрешности измерений амплитуды и фазы сигнала в динамическом диапазоне при частоте 4 ГГц |
Амплитуда
И
М9375А

10 О -10 -20 -30 -40 -50 -60 -70 -80 -90 -100-110-120
Мощность на входе, (дБм)
Фаза
100
I
В

10 0 -10 -20 -30 -40 -50 -60 -70 -60 -90 -100 -110-120
Мощность на входе, (дБм)

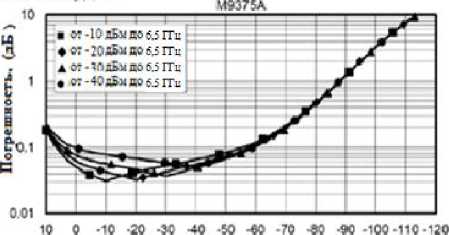

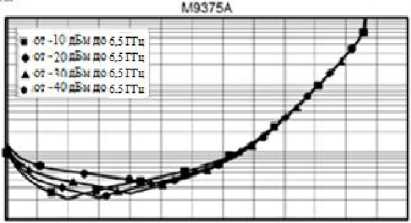

Пределы допускаемой абсолютной погрешности измерений амплитуды и фазы сигнала в динамическом диапазоне при частоте 6,5 ГГц

10 0 -10 -20 -30 -40 50 ■« -70 -80 90 -100-110-120
Мощность на входе. (дБм)
Амплитуда

Мощность на входе. (дБм)

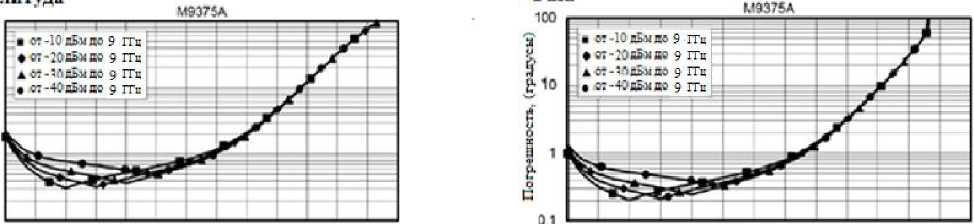

Пределы допускаемой абсолютной погрешности измерений амплитуды и фазы сигнала в динамическом диапазоне при частоте 9 ГГц
001

10 0 -10 20 -30 40 -50 -W -70 -80 -90 -100-110-1
10 9 -10 -20 -30 -40 -SO -80 -70 -80 -90 -100-110 -120
Мощность на входе, (дБм)Мощность на входе. (дБм)

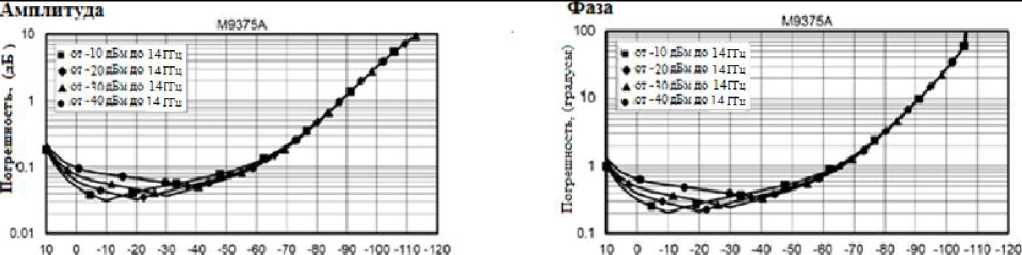

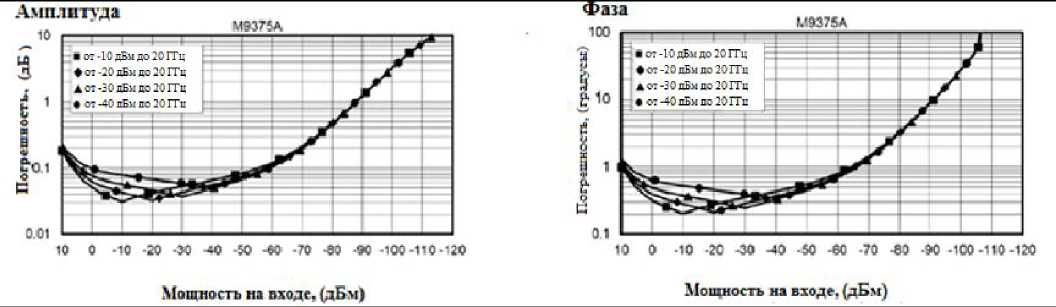

Пределы допускаемой абсолютной погрешности измерений амплитуды и фазы сигнала в динамическом диапазоне при частоте 14 ГГц

Мощность на входе. (дБм)
Мощность на входе, (дБм)
Пределы допускаемой абсолютной погрешности измерений амплитуды и фазы сигнала в динамическом диапазоне при частоте 20 ГГц
Таблица 3
Наименование характеристики |
Значение |
Габаритные размеры (ширинах высотахдлина) (без креплений), мм, не более |
19,9x128,4x212,6 |
масса, кг, не более |
0,59 |
рабочие условия применения: температура окружающего воздуха, °С атмосферное давление, кПа |
от 0 до 55 от 84 до 106 |
Напряжение питания постоянного тока, В |
3,5 и 12 |
Потребляемая мощность, Вт, не более |
23 |

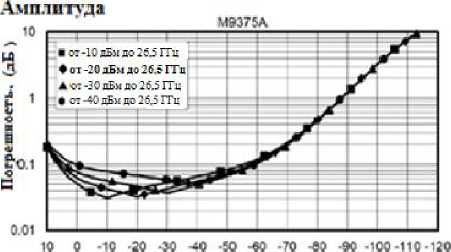

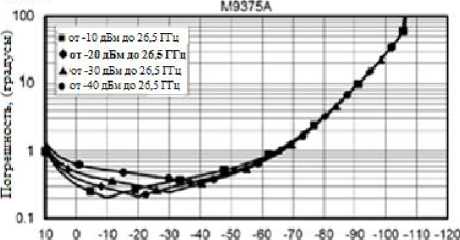

Пределы допускаемой абсолютной погрешности измерений амплитуды и фазы сигнала в динами-
ческом диапазоне при частоте 26,5 ГГц

Мощность на входе. (дБм)

Мощность на входе, (дБм)
