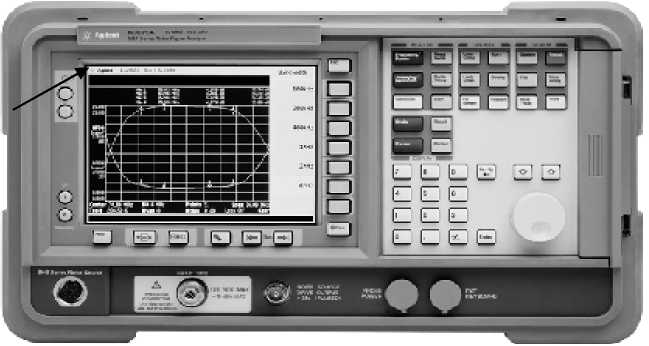

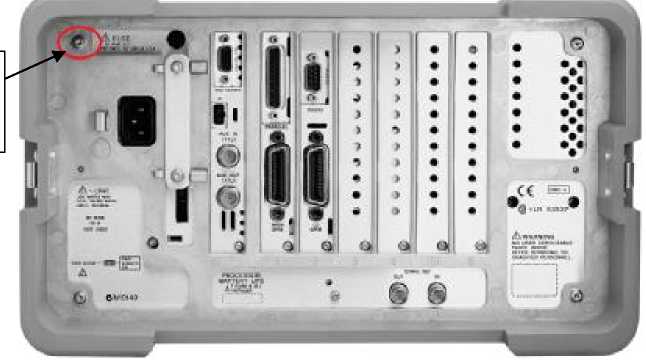

Наименование характеристики

Значение

Диапазон рабочих частот, ГГц

N8973A

N8974A

N8975A

от 0,01 до 3,0 от 0,01 до 6,7 от 0,01 до 26,5

Пределы     допускаемой     относительной     погрешности

воспроизведения частоты опорного генератора за год (ref):

• - стандартное исполнение

• - опция 1D5

± 2,040"⁶

± 0,140"⁶

Наименование характеристики

Значение

КСВН входа «INPUT 50Q», не более от 10 до 500 МГц

1,5

от 500 МГц до 1,5 ГГц

1,7

от 1,5 до 3,0 ГГц

1,8

от 3,0 до 6,7 ГГц

1,3

от 6,7 до 20,0 ГГц

2,1

от 20,0 до 26,5 ГГц

2,4

Собственный коэффициент шума измерителя (при температуре окружающей среды от 20 до 26 °С) при частотах измерений F (МГц), дБ, не более от 10 до 500 МГц

4,4 + (0,0025-F);

от 500 МГц до 2,3 ГГц

5,9 + (0,00135-F)

от 2,3 до 3,0 ГГц

2,9 + (0,0015-F)

от 3,0 до 13,2 ГГц

10,5

от 13,2 до 26,5 ГГц

12,5

Собственный коэффициент шума измерителя (при температуре окружающей среды от 0 до 20 °С и от 26 до 55 °С) при частотах измерений F (МГц), дБ, не более:

от 10 до 500 МГц

4,9 + (0,0025-F)

от 500 МГц до 2,3 ГГц

7,4 + (0,00135-F)

от 2,3 до 3,0 ГГц

4,9 + (0,0015-F)

от 3,0 до 13,2 ГГц

12,0

от 13,2 до 26,5 ГГц

16,0

Пределы допускаемой абсолютной погрешности измерений частоты F (МГц) при полосе пропускания селективного фильтра 4 МГц, кГц:

от 10 МГц до 3 ГГц

± (100 + F-10³-ref)

от 3 ГГц до 26,5 ГГц

± (400 + F-10³-ref)

Пределы допускаемой абсолютной погрешности измерений частоты F (МГц) при полосе пропускания селективного фильтра (В) менее 4 МГц, кГц: от 10 МГц до 3 ГГц

± (20 + F40³^ref)

от 3 ГГц до 26,5 ГГц

± (B-0,2 + F-10³-ref)

Диапазон измерений коэффициента шума, дБ: при ИОШТ ГШ от 4 до 7 дБ

от 0 до 20

при ИОШТ ГШ от 12 до 17 дБ

от 0 до 30

при ИОШТ ГШ от 20 до 22 дБ

от 0 до 35

Пределы допускаемой абсолютной погрешности измерений коэффициента шума в частотном диапазоне от 10 МГц до 3 ГГц, дБ:

при ИОШТ ГШ от 4 до 7 дБ

± 0,05

при ИОШТ ГШ от 12 до 17 дБ

± 0,05

при ИОШТ ГШ от 20 до 22 дБ

± 0,1

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений коэффициента шума в частотном диапазоне от 3 ГГц до 26,5 ГГц, дБ:

при ИОШТ ГШ от 4 до 7 дБ

± 0,15

при ИОШТ ГШ от 12 до 17 дБ

± 0,15

при ИОШТ ГШ от 20 до 22 дБ

± 0,2

Диапазон измерений коэффициента передачи, дБ

от минус 20 до 40

Пределы допускаемой абсолютной погрешности измерений коэффициента передачи в динамическом диапазоне от минус 20 до 40 дБ, дБ

±0,17¹⁾

Среднеквадратичное отклонение результата измерения 5 дБ Y-фактора, дБ, не более

0,1

Напряжения питания ГШ, В:

во включенном состоянии

28,0 ± 0,1

в выключенном состоянии, не более

1,0

Габаритные размеры (длина^хширина^хвысота), мм, не более (без ручек для переноски)

222^х410^х375

Масса (без опции), кг, не более:

N8973A

15,5

N8974A

17,5

N8975A

17,5

Напряжение питания от сети переменного тока, В: частота от 47 до 440 Гц

от 90 до 132

частота от 47 до 66 Гц

от 195 до 250

Потребляемая мощность, В •А, не более

300

Рабочие условия применения: температура окружающего воздуха, °С

от 0 до 55

относительная влажность воздуха при температуре 40°С, %

до 95

атмосферное давление, кПа

от 96 до 104

¹⁾ - При измерении с полосой пропускания селективного фильтра менее 4 МГц и интервалом

между точками менее 3 МГц пределы допускаемой абсолютной коэффициента увеличиваются до ± 0,7 дБ

погрешности измерений
