Номер по Госреестру СИ: 61520-15
61520-15 Анализаторы логические с модулями
(16901A и 16902B (анализаторы) 16851A, 16852A, 16853A, 16854A, 16910A, 16911A, 16950B, 16951B, 16962A (модули))
Назначение средства измерений:
Анализаторы логические серий 16901А и 16902В с модулями 16851А, 16852А, 16853А, 16854А, 16910А, 16911А, 16950В, 16951В, 16962А (далее - анализаторы) предназначены для измерений параметров цифровых, импульсных сигналов и анализа логических состояний микропроцессорных и интерфейсных устройств.
Внешний вид.
Анализаторы логические с модулями
Рисунок № 1
Внешний вид.
Анализаторы логические с модулями
Рисунок № 2
Внешний вид.
Анализаторы логические с модулями
Рисунок № 3
Внешний вид.
Анализаторы логические с модулями
Рисунок № 4
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО анализаторов представляет собой программный продукт «ПО для анализаторов серии 16900, 16800 и 1680/90». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 2.
Таблица 2
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
16900,16800, and 1680/90 Series Application Software |
Номер версии (идентификационный номер) ПО |
Не ниже 03.67.1008 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийАнализаторы логические серий 16901А и 16902В с модулями 16851А, 16852А, 16853А, 16854А, 16910А, 16911А, 16950В, 16951В, 16962А. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам логическим серий 16901А и 16902В с модулями 16851А, 16852А, 16853А, 16854А, 16910А, 16911А, 16950В, 16951В, 16962А
Техническая документация изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом 651-15-03 МП«Анализаторы логические серий 16901А и 16902В с модулями 16851А, 16852А, 16853А, 16854А, 16910А, 16911А, 16950В, 16951В, 16962А. Методика поверки», утвержденным первым заместителем генерального директора-заместителем по научной работе ФГУП «ВНИИФТРИ» в феврале 2015 г.
Основные средства поверки:
-
- генератор импульсов и кодовых последовательностей 81134А (рег. № 55421-13): диапазон частот от 15 МГц до 3,35 ГГц, диапазон установки периода от 298,5 пс до 66,6 нс, пределы допускаемой относительной погрешности установки частоты 5.10-5;
-
- мультиметр 3458A (рег. № 25900-03), пределы измерений напряжения постоянного тока 100 мВ, 1 В, 10 В, 100 В; пределы допускаемой основной погрешности измерений напряжения постоянного тока: для предела измерений 100 мВ ± (2,5^10-6• ии + 3,540’6 Unn), где ии - измеренное значение напряжения постоянного тока, В, Unn - значение предела измерений напряжения постоянного тока; для предела измерений 1 В ± (1,5^10’6^ии+0,3^10’6^ипп); для предела измерений 10 В ± (0,5^10-6 ии + 0,0540’6 ипп).
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», Малайзия
Bayan Lepas Free Industrial Zone
11900, Bayan Lepas, Penang, Malaysia
http://www.keysight.com
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз»
Юридический (почтовый) адрес: 113054, г. Москва, Космодамианская наб., 52, стр.3 Телефон: 8 (459) 797-3900, факс: 8 (495) 797-3901
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево. Телефон/факс: (495) 526-63-00, E-mail: office@vniiftri.ru
Конструктивно анализаторы серии 16901А и 16902В выполнены в виде моноблока со встроенным цветным плоским монитором, в которые устанавливаются модули 16851А, 16852А, 16853А, 16854А, 16910А, 16911А, 16950В, 16951В, 16962А.
Принцип действия анализаторов основан на одновременной цифровой обработке нескольких каналов, визуальном наблюдении и анализе информации в реальном масштабе времени. Форма сигнала либо непосредственно отображается на мониторе, либо выводится в виде гистограммы. Анализаторы могут иметь встроенные многоканальные генераторы тестовой последовательности.
Анализаторы имеют пользовательский интерфейс на основе операционной системы Windows. Вывод результатов измерений осуществляется через интерфейсы RS232-C, Centronics, GPIB и Ethernet на внешний принтер или в локальную сеть.
Функциональные возможности анализаторов могут быть расширены путем применения дополнительных аксессуаров и пробников, приведенных в таблице 1.
Таблица 1
Обозначение аксессуара или пробника |
Описание опции |
16720А |
Тактовый генератор с максимальной частотой 300 МГц |
N2873A |
Стандартный пробник |
1130A/1131A/1132A |
Система активных пробников InfiniiMax |
N2750A/N2751A/N2752A |
Активные пробники InfiniiMode |
N2795A/N2796A, 1156A/1157A/1158A |
Несимметричные активные пробники |
N2790A/ N2791A/ N2792A/ N2793A/ |
Дифференциальные активные пробники |
N2891A, 1141A/1153A |
основного назначения |
1146A/1147A, N2780B/ N2781B/ N2782B/ N2783B/N2893A |
Токовые пробники |
N2820A/N2821A |
Высокочувствительные токовые пробники |
N2870A/N2871/N2872/N2873/N2874/N28 75/N28776A, 10073D, 10070D, 1165A |
Пассивные пробники основного назначения |
10076B, N2771B |
Высоковольтные пассивные пробники |

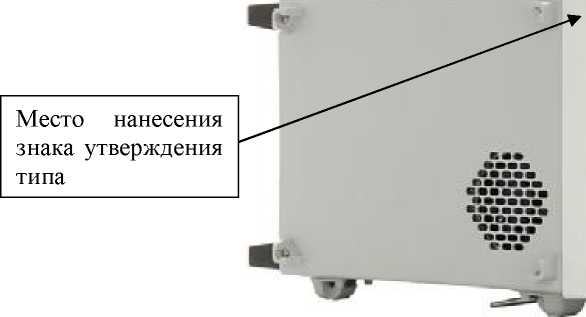

Внешний вид анализаторов с указанием мест нанесения знака утверждения типа и мест пломбировки от несанкционированного доступа приведен на рисунках 1 - 3. Анализаторы пломбируются в составе базовых блоков, в которых они установлены.

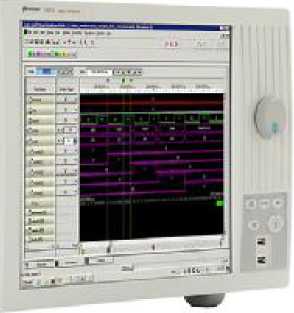

Рисунок 1 - Внешний вид анализатора серии 16901А и 16902В

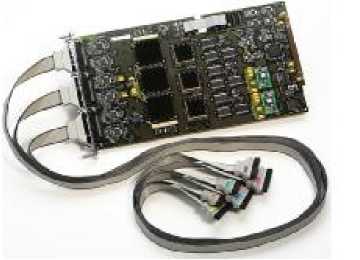

Рисунок 2 - Внешний вид модуля серии 16850, 16900 или 16962А
Место пломбировки

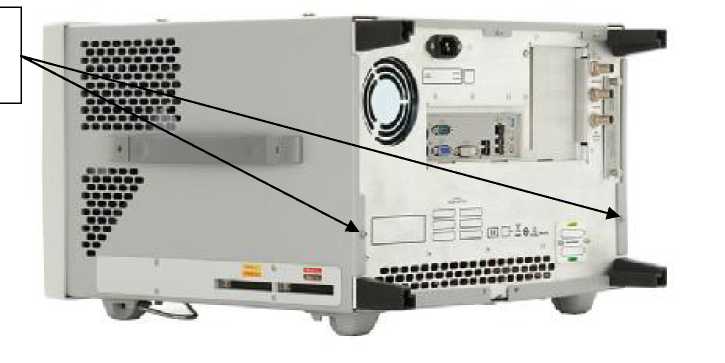

Рисунок 3 - Внешний вид анализатора серии 16901 А и 16902В (задняя панель)
анализаторов приведены в таблицах 3 и 4.
Таблица 3 - анализаторов серии 16901А
Наименование характеристики |
Значение характеристики для анализаторов с модулями | |||
16851А |
16852А |
16853А |
16854А | |
Количество каналов |
34* |
68** |
102** |
136** |
Асинхронный режим сбора данных | ||||
Максимальная частота сбора данных при анализе временных диаграмм (АВД) (традиционный АВД или АВД по перепадам):
|
5 ГГц (200 пс) при глубине памяти 256 Мб 2,5 ГГц (400 пс) при глубине памяти 128 Мб | |||
Частота сбора данных в режиме «Timing Zoom» |
12,5 ГГц (80 пс) при памяти 256 кб | |||
Синхронный режим сбора данных | ||||
Максимальная частота тактового сигнала в режиме анализа логических состояний |
350 МГц 700 МГц (с опцией 700) | |||
Максимальная скорость передачи данных в режиме анализа логических состояний |
700 Мб/с 1400 Мб/с (с опцией 700) | |||
Максимальная глубина памяти:
|
2 Мб 4 Мб 8 Мб 16 Мб 32 Мб 64 Мб 128 Мб | |||
Частота срабатывания системы запуска |
1,4 ГГц | |||
Поддерживаемые типы сигналов |
симметричные и несимметричные | |||
Диапазон установки напряжения порога срабатывания |
от минус 5 до 5 В с шагом 2 мВ |
Продолжение таблицы 3
Наименование характеристики |
Значение характеристики для анализаторов с модулями |
16851А 16852А 16853А 16854А | |
Пределы допускаемой абсолютной погрешности установки порога срабатывания U, мВ |
± (30+0,01-и) |
Пределы допускаемой абсолютной погрешности измерений интервалов времени, нс |
± (1,0+0,0001-т), где т - измеренное значение интервала времени, нс |
Примечания * - из них один тактовый и один канал синхронизации; ** - из них один тактовый и три канала синхронизации |
Таблица 4 - анализаторов серии 16902В
Наименование характеристики |
Значение характеристики для анализаторов с модулями | |||
16910А |
16911А |
16950В |
16951В | |
Количество каналов |
102 |
68 |
68 |
68 |
Максимальное число каналов на одну временную базу |
510 |
340 |
340 |
340 |
Асинхронный режим сбора данных | ||||
Максимальная частота сбора данных при традиционном АВД:
|
1 ГГц (1,0 нс) 500 МГц (2,0 нс) | |||
Максимальная частота сбора данных при АВД по перепадам (все каналы) |
500 МГц | |||
Частота сбора данных в режиме «Timing Zoom» |
4 ГГц (250 пс) при памяти 64 кб | |||
Синхронный режим сбора данных | ||||
Максимальная частота тактового сигнала в режиме анализа логических состояний |
450 МГц (с опцией 500) 250 МГц (с опцией 250) | |||
Максимальная скорость передачи данных в режиме анализа логических состояний |
500 Мб/с (с опцией 500) 250 Мб/с (с опцией 250) | |||
Максимальная глубина памяти
|
опция 032 опция 016 опция 004 опция 001 опция 256 |
опция 064 опция 032 опция 016 опция 004 опция 001 |
стандартное исполнение | |
Частота срабатывания системы запуска |
1,4 ГГц | |||
Поддерживаемые типы сигналов |
симметричные и несиммет |
эичные | ||
Диапазон установки напряжения порога срабатывания |
от минус 5 до 5 В с шагом 10 мВ |
от минус 3 до 5 В с шагом 10 мВ |
Продолжение таблицы 4
Наименование характеристики |
Значение характеристики для анализаторов с модулями | |||
16910А |
16911А |
16950В |
16951В | |
Пределы допускаемой абсолютной погрешности установки порога срабатывания U, мВ |
± (50+0,01-U) |
± (30+0,02’U) | ||
Пределы допускаемой абсолютной погрешности измерений интервалов времени, нс |
± (1,75+0,0001-т), где т - измеренное значение интервала времени, нс |
Продолжение таблицы 4
Наименование характеристики |
Значение характеристики для анализаторов с модулями 16962А |
Количество каналов |
68 |
Максимальное число каналов на одну временную базу |
64 |
Асинхронный режим сбора данных | |
Максимальная частота сбора данных при традиционном АВД:
|
8 ГГц (125 пс) 4 ГГц (250 пс) 2 ГГц (500 пс) |
Максимальная частота сбора данных при АВД по перепадам (все каналы) |
500 МГц |
Частота сбора данных в режиме «Timing Zoom» |
4 ГГц (250 пс) при памяти 64 кб |
Синхронный режим сбора данных | |
Максимальная частота тактового сигнала в режиме анализа логических состояний |
2 ГГц |
Максимальная скорость передачи данных в режиме анализа логических состояний |
2500 Мб/с |
Максимальная глубина памяти
|
опция 100 опция 064 опция 032 опция 016 опция 004, стандартное исполнение |
Частота срабатывания системы запуска |
2 ГГц |
Поддерживаемые типы сигналов |
симметричные и несимметричные |
Диапазон установки напряжения порога срабатывания |
от минус 3 до 5 В с шагом 10 мВ |
Пределы допускаемой абсолютной погрешности установки порога срабатывания U, мВ |
± (30+0,01-U) |
Пределы допускаемой абсолютной |
± (1,4+0,0001-т), |
Наименование характеристики |
Значение характеристики для анализаторов с модулями 16962А |
погрешности измерений интервалов времени, нс |
где т - измеренное значение интервала времени, нс |
Напряжение питания от сети переменного тока частотой от 48 до 66 Гц: анализаторов серии 16901А и 16902В, В................................................................... от 184 до 276
Габаритные размеры анализаторов серии 16901А и 16902В (длина х ширина х высота), не более .............................................................................................................. 457 х 444 х 293 мм.
Масса анализаторов серии 16901А и 16902В, не более ........................................................15 кг.
Рабочие условия эксплуатации:
-
- температура окружающего воздуха, °С:
для серии 16901А ......................................................................................................... от 5 до 40 оС;
для серии 16902В .......................................................................................................... от 0 до 40 оС;
-
- относительная влажность воздуха при температуре 40 °С, %, ......................................... до 80.
