Номер по Госреестру СИ: 58125-14
58125-14 Генераторы сигналов
(N5181А, N5182А)
Назначение средства измерений:
Генераторы сигналов N5181 А, N5182А (далее по тексту - генераторы) предназначены для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 100 кГц до 1 ГГц (только N5181 А), 3 ГГц или 6 ГГц в зависимости от опции, а также сигналов с различными видами аналоговой и цифровой модуляции.
Аналитический паспорт типа средства измерений
58125-14 — Генераторы сигналов
N5181А, N5182А
Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd."
МАЛАЙЗИЯ
МПИ: 1 год
Действует
0
организаций0
владельцев0
версий0
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
0
Организаций-поверителей
эффективное число: 0
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
нет данных
Средневзвешенная цена
медиана: —
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
0
Концентрация поверителей
HHI; доля топ-5: 0%
0
Концентрация владельцев
HHI; доля топ-5: 0%
0
Модификаций
на графике — наиболее массовые
67%
Полнота данных
карточка, рынок, документы и связи
49
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- В агрегированной статистике пока отсутствуют поверки по этому типу СИ.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 67%.
Документы и быстрые переходы
Пик активности: нет данных
Долгосрочный CAGR: нет данных
Активных версий: 0
Ценовой диапазон: нет данных
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Генераторы сигналов
Рисунок № 1
Внешний вид.
Генераторы сигналов
Рисунок № 2
Внешний вид.
Генераторы сигналов
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 18.08.2019
Номер записи - 148703
ID в реестре СИ - 371103
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd."
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:
- 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
- 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
- 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
- 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
- 71.12.62 Деятельность в области метрологии
- 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
- 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
- 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
- 26.52 Производство часов
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№81 от 2015.01.29 О переоформлении свидетельств об утверждении типа средств измерений фирмы Аджилент на Кейсайт
№199 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Ракетно-космическая техника" (ТК 321)
Наличие аналогов СИ: Генераторы сигналов (N5181А, N5182А)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49412-12 02.04.2017 |
Генераторы сигналов, E8663D Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
56192-14 17.01.2019 |
Осциллографы, DSA-X 92004Q, DSA-X 92504Q, DSA-X 93304Q, DSA-X 95004Q, DSA-X 96204Q, DSO-X 92004Q, DSO-X 92504Q, DSO-X 93304Q, DSO-X 95004Q, DSO-X 96204Q Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
56409-14 05.02.2019 |
Источники питания постоянного тока, N6900, N7900 Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
2 года |
|
56557-14 20.02.2019 |
Анализаторы спектра, N9010A, N9020A, N9038A, N9000A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
56650-14 24.01.2024 |
Измерители LCR высокочастотные, 4294А Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
56691-14 24.01.2024 |
Преобразователи измерительные, E9321A, E9322A, E9323A, E9325A, E9326A, E9327A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
56692-14 24.01.2024 |
Преобразователи измерительные, U2021XA, U2022XA Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
56694-14 24.01.2024 |
Блоки измерительные ваттметров термисторных, N432A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57163-14 |
Преобразователи измерительные, E4412A, E4413A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57386-14 05.04.2024 |
Блоки измерительные ваттметров, E4416A, E4417A, N1911A, N1912A, N1913A, N1914A, N8262A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57387-14 05.04.2024 |
Преобразователи измерительные, E9300A (Н24, Н25), E9301A, E9304A (Н18, Н19, Н20), E9300B, E9301B (Н01, Н50), E9300H, E9301H Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57571-14 16.05.2024 |
Преобразователи измерительные, U2000A, U2000B, U2000H, U2001A, U2001B, U2001H, U2002A, U2002H, U2004A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57572-14 04.06.2019 |
Измерители коэффициента шума, N8973A, N8974A, N8975A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
57788-14 02.07.2019 |
Источники питания постоянного тока, N8900 Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
2 года |
|
57974-14 23.07.2019 |
Преобразователи измерительные термисторные, 478A, 8478B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
58125-14 18.08.2019 |
Генераторы сигналов, N5181А, N5182А Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
58375-14 15.07.2024 |
Преобразователи измерительные термоэлектрические ваттметров поглощаемой мощности, N8481А, N8481B, N8481H, N8482A, N8482B, N8482H, N8485A, N8486AR, N8486AQ, N8487A, N8488A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
58479-14 26.08.2024 |
Осциллографы, 86100D с модулями 54754А, 83496В, 86105С, 86105D, 86107A, 86108A, 86108B, 86112A, 86115D, 86116C, 86117A, 86118A, N1045A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
58501-14 25.09.2019 |
Анализаторы полупроводниковых приборов, B1500A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
2 года |
|
60079-15 11.03.2020 |
Генераторы сигналов, N5173B, N5183A, N5183B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
60237-15 28.02.2025 |
Аттенюаторы ступенчатые ручные, 8494A, 8495A, 8496A, 8494B, 8495B, 8496B, 8495D Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
60239-15 28.02.2025 |
Аттенюаторы ступенчатые программируемые, 8494G, 8495G, 8496G, 8494H, 8495H, 8496H, 8495K, 8497K, 84904K, 84906K, 84907K, 84904L, 84906L, 84907L, 84904M, 84905M, 84908M Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
60449-15 14.04.2020 |
Осциллографы, DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
60450-15 14.04.2020 |
Осциллографы цифровые, DSOX6002A, MSOX6002A, DSOX6004A, MSOX6004A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
60766-15 28.02.2025 |
Аттенюаторы, 8491А, 8491В, 8493А, 8493В, 8493С, 8498А, 8490D, 8490G Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
61315-15 11.08.2021 |
Анализаторы цепей векторные, E5063A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
61316-15 11.08.2021 |
Анализаторы цепей векторные, E5061B, E5072A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
61324-15 11.08.2021 |
Осциллографы, DSOZ204A, DSAZ204A, DSOZ254A, DSAZ254A, DSOZ334A, DSAZ334A, DSOZ504A, DSAZ504A, DSOZ594A, DSAZ594A, DSOZ634A, DSAZ634A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
61456-15 01.09.2021 |
PXIe генераторы сигналов, M9380A, M9381A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
61520-15 01.09.2021 |
Анализаторы логические с модулями, 16901A и 16902B (анализаторы) 16851A, 16852A, 16853A, 16854A, 16910A, 16911A, 16950B, 16951B, 16962A (модули) Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62362-15 18.11.2025 |
Измерители RLC, E4990A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62363-15 18.11.2025 |
Измерители RLC, E4982A, E4991B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62364-15 18.11.2025 |
Измерители RLC, E4980A, E4980AL Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62724-15 16.12.2020 |
Осциллографы цифровые, DSO9064A, MSO9064A, DSO9104A, MSO9104A, DSO9254A, MSO9254A, DSO9404A, MSO9404A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62725-15 16.12.2020 |
Осциллографы цифровые, DSO7012B, DSO7014B, MSO7012B, MSO7014B, DSO7032B, DSO7034B, MSO7032B, MSO7034B, DSO7052B, DSO7054B, MSO7052B, MSO7054B, DSO7104B, MSO7104B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62726-15 16.12.2020 |
Анализаторы электрических цепей векторные, E5071C Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62979-15 31.12.2020 |
Анализаторы цепей векторные, Е5080А Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
63205-16 17.02.2021 |
Комплексы измерительные, N5531S Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
63371-16 11.03.2021 |
Мультиметры цифровые, 34465А, 34470А Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
64453-16 29.06.2021 |
Анализаторы сигналов, N9038A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
64455-16 29.06.2021 |
Аудиоанализаторы, U8903В Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
64456-16 29.06.2021 |
Осциллографы, DSOV084A, DSAV084A, MSOV084A, DSOV134A, DSAV134A, MSOV134A, DSOV164A, DSAV164A, MSOV164A, DSOV204A, DSAV204A, MSOV204A, DSOV254A, DSAV254A, MSOV254A, DSOV334A, DSAV334A, MSOV334A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
64457-16 29.06.2021 |
Анализаторы электрических цепей векторные модульные, М9370А, М9371А, М9372А, М9373А, М9374А, М9375А Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
66559-17 |
Аттенюаторы управляемые ступенчатые, J7211A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
72169-18 |
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные, M9195B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
72170-18 |
Мультиметры цифровые модульные , M9181A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
72171-18 |
Генераторы сигналов произвольной формы модульные, M3201A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
74846-19 |
Измеритель мощности с преобразователями мощности и блоком измерительным, N8488A (преобразователи мощности) и N1914A (блок измерительный) Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
74562-19 |
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные, M9195B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Генераторы сигналов (N5181А, N5182А)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Генераторы сигналов (N5181А, N5182А)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
10500 | 8461 |
|
ФБУ НИЦ ПМ-Ростест Москва |
7000 | 8461 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
7200 | 8461 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
7200 | 8461 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
7200 | 8461 |
Программное обеспечение
Программное обеспечение генераторов сигналов N5181 А, N5182А встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Метрологические характеристики генераторов нормированы с учетом влияния программного обеспечения. Идентификационные данные программного обеспечения генераторов представлены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
N5161A/N5162A/N5181A/N5182A/N5183A MXG Signal Generator Firmware |
|
Номер версии (идентификационный номер ПО) |
не ниже А.01.45 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения - высокий.
Конструкция генераторов исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на лицевую панель генераторов в виде голографической наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений с помощью генераторов сигналов N5181 А, N5182A указаны в документе «Генераторы сигналов N5181 А, Х5182А. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам сигналов N5181A, N5182A
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 58125-14 «Генераторы сигналов N5181 А, N5182А. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 30 июня 2014 г.
Перечень основных средств измерений, применяемых при поверке, приведен в таб-
лице 12.
Таблица 12
|
Наименование и тип средства поверки |
Основные технические характеристики средств измерений |
|
Частотомер электронно-счетный 53132А |
Диапазон частот от 0 до 12,4 ГГц, Погрешность ± 540'6 |
|
Стандарт частоты рубидиевый FS725 |
Частота 10 МГц Погрешность ± 540'10 |
|
Измеритель мощности Е4417А с первичным измерительным преобразователем Е9304А |
Диапазон частот от 9 кГц до 6 ГГц, уровень входной мощности: от - 60 до + 20 дБм: от -60 до -10 дБм, погрешность ± 6 %; от -10 до 0 дБм, погрешность ± 5 %; от 0 до 20 дБм, погрешность ± 4 % |
|
Аттенюатор коаксиальный фиксированный 8494В-006 |
Диапазон частот от 0 до 18 ГГц, номинальное значение ослабления 6 дБ, погрешность ± 0,3 дБ. |
Лист № 6
Всего листов 6
Продолжение таблицы 12
|
Наименование и тип средства поверки |
Основные технические характеристики средств измерений |
|
Анализатор спектра Е4443А |
Диапазон частот от 3 Гц до 6,7 ГГц, динамический диапазон от - 155 до + 30 дБм, погрешность измерения уровня: ± 1,08 дБ (до 3 ГГц); ± 2,2 дБ (до 6,7 ГГц), уровень гармонических искажений: не более -92 дБ |
|
Усилитель СВЧ 8348А |
Диапазон частот от 2 до 26,5 ГГц, коэффициент усиления 25 дБ. погрешность коэффициента усиления ± 5 дБ |
|
Осциллограф цифровой MSO-X 3104A |
Полоса пропускания 1 ГГц диапазон значений коэффициента отклонения от 1 мВ/дел до 1 В/дел, погрешность коэффициента отклонения на постоянном токе ± 0,02х8[дел]хКоткл, диапазон установки коэффициента развертки от 500 пс/дел до 50 с/дел, погрешность по частоте внутреннего опорного генератора ± (25+5хТэ), Тэ-величина, численно равная количеству лет эксплуатации осциллографа |
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», Малайзия Bayan Lepas Free Industrial Zone,
PG 11900 Bayan Lepas
Penang Malaysia.
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»).
603950, г. Нижний Новгород, ул. Республиканская, д. 1.
тел. (831) 428-78-78, факс (831) 428-57-48, E-mail: mail@nncsm.ru.
Принцип действия генераторов основан на использовании метода косвенного синтеза, заключающегося в применении фазовой автоподстройке частоты по опорному высокостабильному маломощному сигналу встроенного кварцевого генератора частотой 10 МГц.
Конструктивно генераторы выполнены в виде моноблока, управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. Предусмотрены входные разъемы BNC для обеспечения внешних модулирующих сигналов АМ, ЧМ, ИМ, а также подачи внешнего синхроимпульса и внешнего импульсного модулирующего сигнала. Обеспечивается качание частоты сигнала в заданном частотном диапазоне. Управление всеми режимами работы и параметрами генераторов осуществляется как вручную, так и дистанционно от внешнего компьютера.
Генераторы обеспечивают воспроизведение стабильных по частоте и выходному уровню немодулированных колебаний; воспроизведение сигналов с различными видами аналоговой, импульсной и цифровой модуляции от внутреннего и внешнего модулирующих генераторов; автоматическое тестирование и самодиагностику.
Функциональные возможности генераторов определяются составом опций, входя-
щих в комплект. Состав опций и их функциональные возможности приведены в таблице 1. Таблица 1
|
Опция |
с |
функциональное назначение |
|
501 |
Частотный диапазон |
от 100 кГц до 1 ГГц (только для N5181 А) |
|
503 |
Частотный диапазон |
от 100 кГц до 3 ГГц |
|
506 |
Частотный диапазон |
от 100 кГц до 6 ГГц |
|
006 |
Средства безопасности | |
|
1ЕА |
Высокая выходная мощность | |
|
1ER |
Настраиваемый вход опорного сигнала (от 1 до 50 МГц) | |
|
320 |
Встроенный генератор импульсных последовательностей | |
|
UNT |
Амплитудная, частотная и фазовая модуляция | |
|
UNW |
Модуляция короткими импульсами | |
|
UNZ |
Быстрое переключение | |
|
1EM |
Перенос всех коннекторов на заднюю панель прибора | |
|
1EQ |
Низкий уровень выходной мощности (менее минус 110 дБм) | |
|
UNU |
Импульсная модуляция | |
Фотография общего вида генераторов сигналов N5181 А, N5182А представлена на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
При оформлении внешнего вида генераторов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
□□DSDaBBQQB В
□□□эяэавэвавЕ □□□эивввэввао □ □□ /—Ч ’-Жэзз • С’ *0

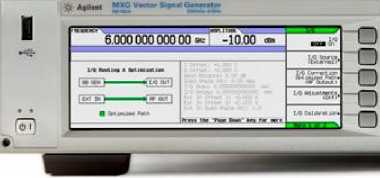

Рисунок 1 - Фотография общего вида генераторов

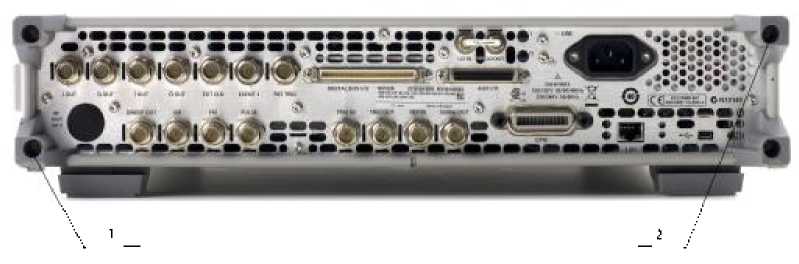

Рисунок 2 - Схема пломбировки генераторов от несанкционированного доступа, где 1; 2 - места для нанесения оттисков клейм.
В комплект поставки входят:
-
- генератор сигналов..............................................................1 шт.
-
- руководство по эксплуатации...........................................1 экз.
-
- методика поверки................................................................1 экз.
Частотные характеристики
Частотные характеристики генераторов приведены в таблице 3. Таблица 3
Пределы допускаемой дополнительной абсолютной погрешности установки уровня выходной мощности в рабочем диапазоне температур:
|
Частотные характеристики | |||
|
Диапазон частот |
Опция 501 (только для N5181 А) Опция 503 Опция 506 |
от 9 кГц до 1 ГГц от 9 кГц до 3 ГГц от 9 кГц до 6 ГГц | |
|
Полосы частот |
Диапазон частот |
N | |
|
1 2
|
от 100 кГц до 250 МГц от 250 МГц до 375 МГц от 375 МГц до 750 МГц от 750 МГц до 1500 МГц от 1500 МГц до 3000,001 МГц от 3000,001 МГц до 6000 МГц |
1 0,25 0,5 1 2 4 | |
|
N - показатель, используемый Для облегчения поиска определенной характеристики | |||
|
Частота внутреннего опорного кварцевого генератора |
10 МГц | ||
|
Дискретность установки частоты |
0,01 Гц | ||
|
Пределы допускаемой относительной погрешности установки частоты |
± 5М0-6 | ||
Параметры выходной мощности
Максимальный уровень выходной мощности в диапазоне частот приведен в таблице 4. Таблица 4
|
Диапазон частот |
Максимальный уровень выходной мощности, дБм | |
|
Стандартное исполнение |
Опция 1ЕА | |
|
от 100 кГц до 50 МГц |
+13 |
+15 |
|
от 50 МГц до 3 ГГц |
+13 |
+23 |
|
от 3 ГГц до 5 ГГц |
+13 |
+17 |
|
от 5 ГГц до 6 ГГц |
+11 |
+16 |
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, дБ, в диапазоне частот приведены в таблице 5.
Таблица 5
|
Диапазон частот |
Установленный уровень мощности, дБм | ||
|
от +23 до -60 |
от -60 до -110 |
от -110 до -127* | |
|
от 100 кГц до 250 кГц |
± 0,6 |
± 1,0 |
- |
|
от 250 кГц до 1 МГц |
± 0,6 |
± 0,7 |
± 1,7 |
|
от 1 МГц до 1 ГГц |
± 0,6 |
± 0,7 |
± 1,0 |
|
от 1 ГГц до 3 ГГц |
± 0,6 |
± 0,8 |
± 1,1 |
|
от 3 ГГц до 4 ГГц |
± 0,7 |
± 0,8 |
± 1,1 |
|
от 4 ГГц до 6 ГГц |
± 0,8 |
± 1,1 |
± 1,3 |
|
* для генераторов с опцией 1ЕQ | |||
-
- в диапазоне частот от 0,1 до 4,5 ГГц.......................................................................±0,005 дБ/0С;
-
- в диапазоне частот от 4,5 до 6,0 ГГц.........................................................................±0,01 дБ/0С.
Дискретность установки мощности....................................................................................0,01 дБ.
Полное выходное сопротивление........................................................................................50 Ом.
Лист № 4
Всего листов 6 Спектральные характеристики
Уровень гармонических составляющих относительно основного немодулированного сигнала в диапазоне частот приведен в таблице 6.
Таблица 6
|
Диапазон частот |
Уровень гармонических составляющих, дБ, не более | |
|
Стандартное исполнение (менее 4 дБм) |
Опция 1ЕА (менее 12 дБм) | |
|
от 250 кГц до 3 ГГц |
минус 35 |
минус 30 |
Уровень негармонических составляющих относительно основного немодулированного сигнала в диапазоне частот приведен в таблице 7.
Таблица 7
|
Диапазон частот |
Уровень негармонических составляющих, дБ, не более (отстройка от несущей более 10 кГц) | |
|
N5181A |
N5182A | |
|
Стандартное |
исполнение | |
|
от 250 кГц до 250 МГц |
минус 62 |
минус 70 |
|
от 250 МГц до 375 МГц |
минус 68 |
минус 81 |
|
от 375 МГц до 750 МГц |
минус 57 |
минус 73 |
|
от 750 МГц до 3 ГГц |
минус 54 |
минус 62 |
|
от 3 ГГц до 6 ГГц |
минус 47 |
минус 56 |
Уровень субгармонических составляющих относительно основного немодулированно-го сигнала в диапазоне частот приведен в таблице 8.
Таблица 8
|
Диапазон частот |
Уровень субгармонических составляющих, дБ, не более |
|
Стандартное исполнение | |
|
от 250 кГц до 3 ГГц |
минус 73 |
|
от 3 ГГц до 4,5 ГГц |
минус 68 |
|
от 4,5 ГГц до 5,5 ГГц |
минус 56 |
|
от 5,5 ГГц до 6 ГГц |
минус 52 |
Характеристики частотной модуляций (опция UNT)
Характеристики частотной модуляций (ЧМ) генераторов приведены в таблице 9. Таблица 9
|
Характеристика |
Значение |
|
Максимальное значение девиации в режиме ЧМ |
Nx10 МГц |
|
Дискретность установки девиации частоты (наибольшее значение) |
0,1% или 1 Гц (наибольшее значение) |
|
Пределы допускаемой абсолютной погрешности установки девиации частоты (частота модуляции 1 кГц, девиация менее Nx50 кГц) |
± 2% от установленной девиации + 20 Гц |
Характеристики фазовой модуляций (опция UNT)
Характеристики фазовой модуляций (ФМ) генераторов приведены в таблице 10. Таблица 10
|
Характеристика |
Значение | |
|
Установки полосы пропускания | ||
|
Нормальная |
Широкополосная | |
|
Максимальное значение девиации фазы в режиме ФМ |
N х 5 рад |
N х 0,5 рад |
|
Частотная характеристика (3 дБ) |
от 0 до 1 МГц |
от 0 до 4 МГц |
|
Дискретность установки девиации фазы |
0,1% от установленной девиации фазы | |
Лист № 5 Всего листов 6 Характеристики импульсной модуляции (опции UNU и UNW) Длительность фронта/среза импульсного модулирующего сигнала
в диапазоне частот от 500 МГц до 6 ГГц (опция UNW), не более.....................10 нс.
Длительность импульсов, не менее:
-
- при включенной АРМ........................................................................................2 мкс;
-
- при выключенной АРМ:
-
- опция UNU.........................................................................................................500 нс;
-
- опция UNW........................................................................................................20 нс.
Пределы допускаемой погрешности установки уровня мощности сигнала при импульсной модуляции (АРМ включена) (опция UNW)...........................................................± 1,0 дБ.
Основные технические характеристики генераторов приведены в таблице 11.
Таблица 11
|
Характеристика |
Значение |
|
Номинальные параметры сети питания переменного тока |
от 100 до 120 В (50/60/400 Гц) от 220 до 240 В (50/60 Гц) |
|
Потребляемая мощность, В •А, не более |
250 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
426x88x432 |
|
Масса, кг, не более |
12,5 |
|
Нормальные условия эксплуатации:
|
от 20 до 30 от 30 до 80 84 - 106,7 (630 - 800) |
|
Рабочие условия эксплуатации:
|
от 0 до 55 до 90 при 30 °С |
