Номер по Госреестру СИ: 61456-15
61456-15 PXIe генераторы сигналов
(M9380A, M9381A)
Назначение средства измерений:
PXIe генераторы сигналов M9380A, M9381A (далее - генераторы) предназначены для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 1 МГц до 6 ГГц, а также сигналов с импульсной (ИМ) модуляцией. Кроме того, генераторы М9381А предназначены для формирования сигналов с амплитудной (АМ), частотной (ЧМ) и фазовой (ФМ) модуляциями.
Внешний вид.
PXIe генераторы сигналов
Рисунок № 1
Внешний вид.
PXIe генераторы сигналов
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) предназначено для управления работой генератора.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 2.
Таблица 2
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
M938x Vector Signal Generator / CW Source Instrument Drivers |
Номер версии (идентификационный номер) ПО |
не ниже 1.4..405.1 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | |
Алгоритм вычисления идентификатора ПО |
-- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа средства измерений наносится типографским способом на титульный лист руководства по эксплуатации и на корпуса блоков генератора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГенераторы сигналов М9380А и М9381А. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам сигналов M9380A и М9381А
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу 651-15-09 «Инструкция. PXIe генераторы сигналов
M9380A,M9381A. Методика поверки», ФГУП «ВНИИФТРИ» в марте 2015 г.
Основные средства поверки:
-
- Частотомер электронно-счетный 53150А, рег. № 26949-10, диапазон измерения частот от 10 Гц до 20 ГГц, пределы допускаемой погрешности ± 1 •IO-8;
-
- Ваттметр NI9I4A, рег. № 44731-10, с преобразователями: 8482А, диапазон измерения от минус 30 дБм до 20 дБм, погрешность измерения
-
- Анализатор сигналов Е4440А, рег. № 56128-14, диапазон частот от 3 Гц до 50 ГГц, динамический диапазон от минус 169 до 30 дБм, погрешность измерения уровня ± 0,19 дБ.
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», Малайзия Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia.hhtp://www.keysight.com
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз», г. Москва Юридический адрес: 113054, г. Москва, Космодаминская наб., 52, стр. 3 Почтовый адрес: 113054, г. Москва, Космодаминская наб., 52, стр. 3 Телефон: (495) 797-39-00 Факс: (495) 797-39-00
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево. Телефон/факс: (495) 526-63-00.
E-mail: office@vniiftri.ru
Конструктивно генераторы выполнены в виде PXIe модулей, устанавливаемых в базовый блок М9018А. В состав генераторов входят: блок синтезатора частоты M9301A, блок выходного сигнала M9310A и могут комплектоваться блоком опорной частоты М9300А. Генераторы М9381А дополнительно комплектуются блоком цифрового векторного модулятора М9311А.
Блок опорной частоты предназначен для формирования стабильного опорного сигнала частотой 10МГц и 100 МГц с помощью кварцевого генератора.
Блок синтезатора частоты служит для формирования сигнала заданной частоты на основе использования метода косвенного синтеза, заключающегося в применении фазовой автоподстройки частоты по опорному высокостабильному маломощному сигналу частотой 100 МГц.
Блок цифрового векторного модулятора обеспечивает амплитудную, частотную и фазовую модуляцию сигнала формирующего блоком синтезатора частоты.
Блок выходного сигнала обеспечивает импульсную модуляцию и заданную мощность выходного сигнала.
Генератор обеспечивает высокую скорость (менее 250 мкс, при установленной опции UNZ) переключение частоты и установки значения выходной мощности во всем частотном диапазоне.
Так же генератор обеспечивает возможность генерирования векторных модуляций, сигналов в соответствии со стандартами сотовой и беспроводной связи (W-CDMA, GSM/EDGE, WLAN 802.11, LTE FDD, LTE TDD и т.п.)
Внешний вид генераторов M9380A приведен на рисунке 1, генераторов M9381A на рисунке 2.
Функциональные особенности генераторов базовой конфигурации определяются опциями, настройки программного обеспечения. Опции базовой конфигурации генераторов, и их функциональные особенности приведены в таблице 1.
Таблица 1
Опция |
Функциональное назначение |
Возможность комплектации генератора | |
M9380A |
M9381A | ||
F03 |
диапазон частот 1МГц-3ГГц |
да |
да |
F06 |
диапазон частот 1МГц-6ГГц |
да |
да |
1EA |
повышенная мощность выходного сигнала |
да |
да |
UNZ |
быстрое переключение |
нет |
да |
B04 |
диапазон девиации частоты 40МГц |
нет |
да |
B10 |
диапазон девиации частоты 100МГц |
нет |
да |
B16 |
диапазон девиации частоты 160МГц |
нет |
да |
M01 |
Память 32 МSa |
нет |
да |
M05 |
Память 512 МSa |
нет |
да |
M10 |
Память 1024 МSa |
нет |
да |

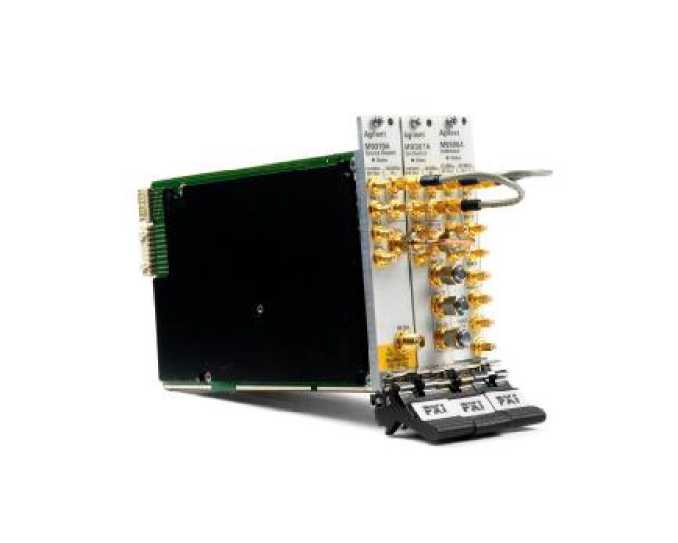

Рисунок 1. Внешний вид генератора M9380A

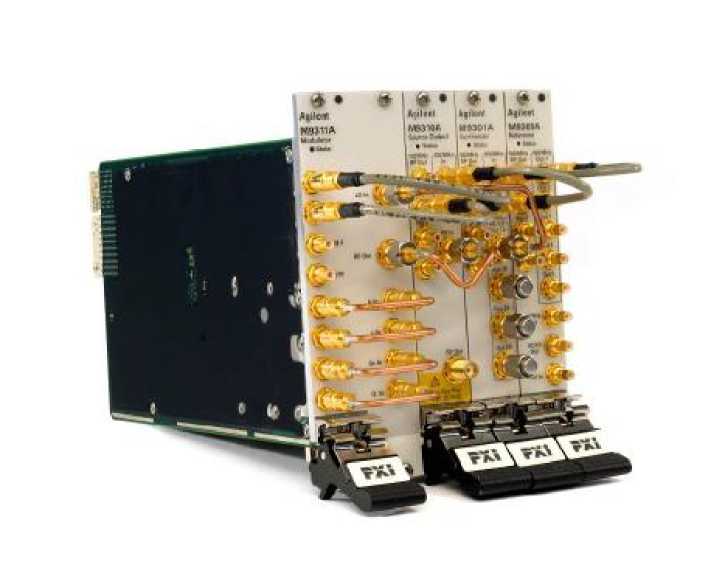

Рисунок 2-Внешний вид генератора M9381A
Комплект поставки включает:
-блок синтезатора частоты М9301А 1 шт.;
-блок векторного модулятора М9311А
(для M9381A) 1 шт;
-блок выходного сигнала М9310А 1 шт.;
-блок опорной частоты М9300А (по заказу)
-
- руководство по эксплуатации - 1 шт.;
-
- методика поверки - 1 шт.
-
- программное обеспечение генератора - 1 диск
Основные метрологические и технические характеристики генераторов приведены в таблице 3. Условия эксплуатации базового блока приведены в таблице 4.
Таблица 3
Наименование характеристики |
Значение характеристики | |
M9380A |
M9381A | |
Диапазон рабочих частот, МГц Опция F03 Опция F06 |
от 1 до 3000 от 1 до 6000 | |
Пределы допускаемой относительной погрешности установки частоты (использовании блока опорной частоты M9300A) |
±0,1240"6 | |
Дискретность установки частоты, Гц |
0,1 | |
Диапазон установки уровня выходного сигнала в диапазоне частот, дБм: базовая конфигурация опция 1ЕА в диапазоне частот 1 МГц - 5 ГГц опция 1ЕА в диапазоне частот 5 ГГц - 6 ГГц |
+10 - минус 130 +19 дБм - минус 130 +18 дБм - минус 130 | |
Пределы допускаемой основной погрешности установки уровня выходного сигнала (нормируется при температуре 23 ± 5 °С), дБ | ||
в диапазоне частот 1МГц-3 ГГц: -при уровне выходного сигнала превышающем минус 20 дБм - при уровне выходного сигнала в диапазоне минус 20дБм - минус 110 дБм
120 дБм - минус 130 дБм |
±0,4 ±0,5 ±0,7 ±0,8 | |
в диапазоне частот 3 ГГц-6 ГГц: -при уровне выходного сигнала превышающем минус 20 дБм - при уровне выходного сигнала в диапазоне минус 20 дБм - минус 110 дБм
120 дБм - минус 130 дБм |
±0,5 ±0,6 ±1,0 ±0,8 | |
Уровень гармонических составляющих относительно уровня основного сигнала не более, дБн в диапазоне частот 1 МГц - 1 ГГц |
Наименование характеристики |
Значение характеристики | |
M9380A |
M9381A | |
при уровне выходного сигнала меньше 0 дБм при уровне выходного сигнала 0 - +10 дБм в диапазоне частот 1ГГц-2,5 ГГц при уровне выходного сигнала меньше 0 дБм при уровне выходного сигнала 0 - +10 дБм на частотах свыше 2,5 ГГц при уровне выходного сигнала меньше 0 дБм при уровне выходного сигнала 0 - +10 дБм |
минус 39 минус 35 минус 34 минус 32 минус 35 минус 30 | |
Амплитудная модуляция (АМ) | ||
Максимальное значение модулирующей частоты, МГц |
6,25 | |
Максимальное значение установки коэффициента амплитудной модуляции, % |
100 | |
Дискретность установки коэффициента амплитудной модуляции, % |
0,001 | |
Частотная модуляция (ЧМ) | ||
Максимальное значение девиации частоты, МГц |
1,25 | |
Разрешающая способность, Гц |
0,1 | |
Максимальная частота, МГц |
5 | |
Фазовая модуляция (ФМ) | ||
Максимальное изменение, рад |
10 | |
Разрешающая способность, рад |
0,001 | |
Импульсная модуляция (ИМ) | ||
Диапазон, Гц |
1 - 1000000 | |
Длительность импульсов, мс |
0,0002 - 2 |
Таблица 4 - Условия эксплуатации и технические характеристики генераторов
Наименование характеристики |
Значение характеристики |
Рабочие условия эксплуатации: | |
температура окружающей среды, °С |
23 ± 5 |
относительная влажность воздуха, % |
от 30 до 80 |
атмосферное давление, кПа |
от 84 до 106 |
Г абаритные размеры (длинах высотахширина), мм, не | |
более | |
M9300A |
210x22x130 |
M9301A |
210x22x130 |
M9310A |
210x22x130 |
M9311A |
210x42x130 |
Масса, кг, не более | |
M9300A |
0,551 |
M9301A |
0,535 |
M9310A |
0,551 |
M9311A |
0,901 |
Потребляемая мощность, В^А, не более M9300A |
18 |
M9301A |
25 |
M9310A |
28 |
M9311A |
45 |
