Обозначение

Количество

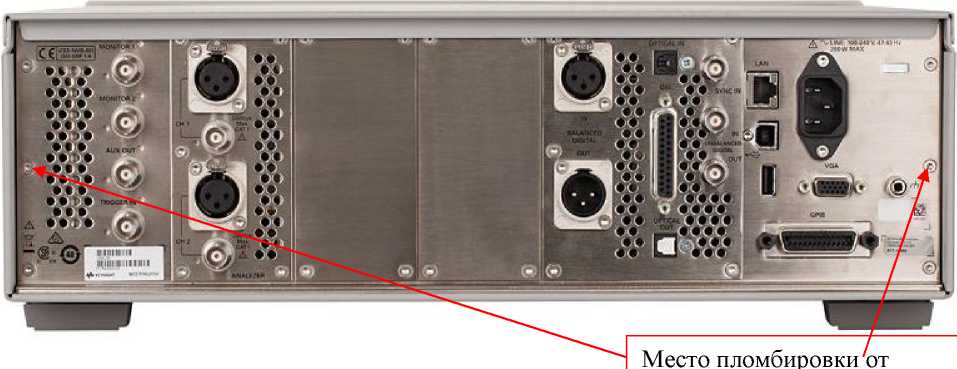

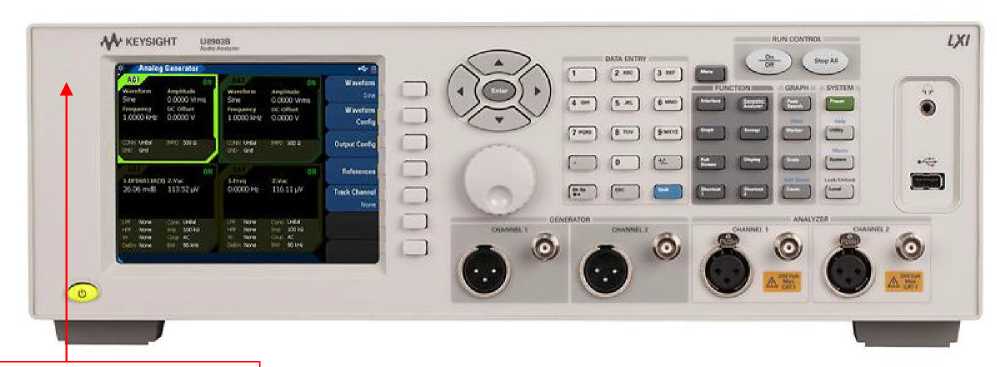

Аудиоанализатор U8903B

1 экз.

Руководство по эксплуатации

1 экз.

Методика поверки 651-16-12 МП

1 экз.

Наименование параметра или характеристики

Значение

характеристики

Воспроизведение сигнала

Количество выходных каналов

2

- балансный (разъём XLR);

- несимметричный (разъём BNC)

Выходное сопротивление, Ом:

• - балансный выход

• - несимметричный выход

40, 100, 600

20, 50, 600

Перекрестные искажения, дБ, не более от 5 Гц до 20 кГц

минус 130

Синусоидальный сигнал

Диапазон рабочих частот, Гц

от 5 до 80 000

Пределы допускаемой относительной погрешности установки частоты

±(F^240’⁶ + 100 мкГц)

Разрешающая способность, Гц

0,1

Диапазон установки выходного напряжения переменного тока (среднеквадратическое значение), В

• - балансный выход

• - несимметричный выход

от 10^-6 до 16

от 10^-6 до 8

Пределы допускаемой относительной погрешности установки выходного напряжения переменного тока средним квадратическим значением (СКЗ) 1 В на частоте 1 кГц

±1 %

Неравномерность АЧХ относительно опорной частоты 1 кГц при установке выходного напряжения переменного тока, дБ

от 20 Гц до 20 кГц

от 20 кГц до 80 кГц

±0,008

±0,08

Коэффициент гармоник (на частоте 1 кГц, СКЗ выходного напряжения 1 В), дБ, не более

минус 108 (от 18 до 28 °С);

минус 100 (от 0 до 18 °С и от 28 до 55 °С)

Диапазон установки фазового сдвига между двумя каналами

от минус 180° до 179,99°

Прямоугольный сигнал

Диапазон рабочих частот, Гц

от 5 до 30 000

Диапазон установки выходного напряжения переменного тока (амплитудное значение), В

• - балансный выход

• - несимметричный выход

от 0 до 22,6 от 0 до 11,6

Наименование параметра или

характеристики

Значение

характеристики

Пределы допускаемой относительной погрешности установки выходного напряжения переменного тока на частоте 1 кГц, %

±1

Время нарастания, мкс, менее

2

Сигналы произвольной формы

Частота дискретизации, кГц Длительность, мин

192 до 5

Мультитоновые сигналы

Частота дискретизации, кГц Длительность, выборок на канал

192

от 1024 до 65536

Шумовые сигналы

Устанавливаемый уровень, В_скз

• - гауссовский

• - прямоугольный

• - розовый

балансный выход

несимметричный выход

от 10^-6 до 7,2 от 10^-6_-6до 10,0 от 10^-6 до 7,2

от 10^-6 до 3,6 от 10^-_-⁶₆ до 5,0 от 10^-6 до 3,6

Напряжение постоянного тока

Диапазон установки выходного напряжения постоянного тока, В

• - балансный выход

• - несимметричный выход

от минус 22,6 до 22,6 от минус 11,3 до 11,3

Пределы допускаемой относительной погрешности установки выходного напряжения постоянного тока, %

± 1,0

Напряжение смещения (все типы сигналов, кроме сигналов с фазовым сдвигом, прямоугольных сигналов и напряжения постоянного тока)

Диапазон установки напряжения смещения,

В

от минус 11,3 до 11,3

Пределы допускаемой относительной погрешности установки напряжения смещения⁽¹⁾

±1,5 %

(Т)

погрешность установки выходного напряжения и напряжения смещения не нормируется в диапазоне от минус 0,25 В и до 0,25 В

Анализ и измерение сигнала

Количество входных каналов

2

- балансный (разъём XLR);

- несимметричный (разъём BNC)

Входное сопротивление

• - балансный выход

• - несимметричный выход

200 Ом, 600 Ом, 200 кОм

200 Ом, 600 Ом, 100 кОм

Диапазон рабочих частот, Гц

от 10 до 96 000

Пределы допускаемой относительной погрешности измерений частоты от 10 Гц до 50 кГц свыше 50 кГц до 96 кГц

±(F^240^-6 + 100 мкГц) ±0,0005 %

Наименование параметра или

характеристики

Значение

характеристики

Диапазон измерений напряжения переменного тока (среднеквадратическое значение), В

• - балансный вход

• - несимметричный вход

от 3,240’⁴ до 140

от 3,240’⁴ до 300

Пределы допускаемой относительной погрешности измерений напряжения переменного тока СКЗ 1 В на частоте 1 кГц, дБ

±0,03 (от 18 до 28 °С)

±0,05 (от 0 до 18 °С и от 28 до 55 °С)

Пределы допускаемой относительной погрешности измерений напряжения переменного тока относительно 1 кГц, дБ, на частотах:

до 20 кГц

до 80 кГц

до 96 кГц

±0,008

±0,08 ±0,1

Диапазон измерений напряжения постоянного тока, В

от минус 200 до 200

Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, %

±1

Пределы допускаемой относительной погрешности измерений коэффициента гармоник (при входном напряжении (СКЗ) от 1 мкВ до 140 В), дБ, при частотах: до 20 кГц до 100 кГц

±0,5

±0,7

Уровень нелинейных искажений и шума в диапазоне частот от 20 Гц до 20 кГц, дБ, не более

минус 108 (от 18° до 28° С); минус 100 (от 0° до 18° и от 28° до 55° С)

Пределы допускаемой относительной погрешности измерений сигнал/шум в частотном диапазоне (при входном напряжении от 1 мкВскз до 140 Вскз), дБ

• - до 20 кГц

• - до 100 кГц

±0,5

±0,7

Коэффициент ослабления синфазного сигнала в диапазоне частот до 20 кГц, дБ, не менее

Ubx < 3,2 В

U_BX > 3,2 В

80

50

Перекрестные искажения в диапазоне от 20 Гц до 20 кГц, дБ, не более

минус 140 дБ

Абсолютная погрешность измерений разности фаз при равных уровнях сигналов в диапазоне частот, град до 20 кГц до 100 кГц

±2

±4

Наименование параметра или характеристики

Значение

характеристики

Интермодуляционные искажения 2-го и 3го порядка, дБ, не более

минус 95

Расширение частотного диапазона до 1,5 МГц (опция N3441A)

Частотный диапазон, Гц

от 10 до 1500000

Пределы допускаемой относительной погрешности измерений частоты, %

±0,0002 (свыше 50 кГц)

Пределы допускаемой относительной погрешности измерений входного напряжения переменного тока относительно 1 кГц на частоте, дБ не более 200 кГц

±0,1

не более 1 МГц

±0,5

не более 1,5 МГц

±1,0

Общие ха

рактеристики

Напряжение питания от сети переменного тока частотой (50 ± 3) Гц, В

от 100 до 240

Потребляемая мощность, В^А, не более

250

Г абаритные размеры (длина^хширинахвысота), мм, не более

425,0x425,6x133,6

Масса (без платы цифрового интерфейса), кг, не более

8,5

Рабочие условия эксплуатации: температура окружающего воздуха, °С

от 0 до плюс 55

относительная влажность воздуха (при температуре 30 °С), %

до 80

атмосферное давление, кПа

от 84 до 106
