Номер по Госреестру СИ: 61316-15
61316-15 Анализаторы цепей векторные
(E5061B, E5072A)
Назначение средства измерений:
Анализаторы цепей векторные Е5061В, E5072A (далее - анализаторы) предназначены для измерений комплексных S-параметров коаксиальных многополюсников.
Внешний вид.
Анализаторы цепей векторные
Рисунок № 1
Внешний вид.
Анализаторы цепей векторные
Рисунок № 2
Внешний вид.
Анализаторы цепей векторные
Рисунок № 3
Внешний вид.
Анализаторы цепей векторные
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 11.08.2021
Номер записи -
ID в реестре СИ - 374708
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет данных, нет, Е5061В, Анализаторы цепей векторные E5072A, Анализатор цепей векторный E5072A, Анализатор цепей векторный E5061B, E5072A, опц. 245, E5072A, E5061В, E5061B, опц. 235, E5061B, опц. 215, E5061B, опц. 115, E5061B, E5072A, E5061B,, E5061B, 3L5, 115,
Производитель
Изготовитель - Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd."
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Статистика
Кол-во поверок - 127
Выдано извещений - 1
Кол-во периодических поверок - 71
Кол-во средств измерений - 23
Кол-во владельцев - 24
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№911 от 2015.08.11 Об утверждении типов средств измерений
№3048 от 2022.12.06 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Кабельные изделия" (ТК 046)
Наличие аналогов СИ: Анализаторы цепей векторные (E5061B, E5072A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49412-12 02.04.2017 |
Генераторы сигналов, E8663D Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
56192-14 17.01.2019 |
Осциллографы, DSA-X 92004Q, DSA-X 92504Q, DSA-X 93304Q, DSA-X 95004Q, DSA-X 96204Q, DSO-X 92004Q, DSO-X 92504Q, DSO-X 93304Q, DSO-X 95004Q, DSO-X 96204Q Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
56409-14 05.02.2019 |
Источники питания постоянного тока, N6900, N7900 Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
2 года |
|
56557-14 20.02.2019 |
Анализаторы спектра, N9010A, N9020A, N9038A, N9000A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
56650-14 24.01.2024 |
Измерители LCR высокочастотные, 4294А Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
56691-14 24.01.2024 |
Преобразователи измерительные, E9321A, E9322A, E9323A, E9325A, E9326A, E9327A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
56692-14 24.01.2024 |
Преобразователи измерительные, U2021XA, U2022XA Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
56694-14 24.01.2024 |
Блоки измерительные ваттметров термисторных, N432A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57163-14 |
Преобразователи измерительные, E4412A, E4413A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57386-14 05.04.2024 |
Блоки измерительные ваттметров, E4416A, E4417A, N1911A, N1912A, N1913A, N1914A, N8262A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57387-14 05.04.2024 |
Преобразователи измерительные, E9300A (Н24, Н25), E9301A, E9304A (Н18, Н19, Н20), E9300B, E9301B (Н01, Н50), E9300H, E9301H Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57571-14 16.05.2024 |
Преобразователи измерительные, U2000A, U2000B, U2000H, U2001A, U2001B, U2001H, U2002A, U2002H, U2004A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57572-14 04.06.2019 |
Измерители коэффициента шума, N8973A, N8974A, N8975A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
57788-14 02.07.2019 |
Источники питания постоянного тока, N8900 Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
2 года |
|
57974-14 23.07.2019 |
Преобразователи измерительные термисторные, 478A, 8478B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
58125-14 18.08.2019 |
Генераторы сигналов, N5181А, N5182А Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
58375-14 15.07.2024 |
Преобразователи измерительные термоэлектрические ваттметров поглощаемой мощности, N8481А, N8481B, N8481H, N8482A, N8482B, N8482H, N8485A, N8486AR, N8486AQ, N8487A, N8488A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
58479-14 26.08.2024 |
Осциллографы, 86100D с модулями 54754А, 83496В, 86105С, 86105D, 86107A, 86108A, 86108B, 86112A, 86115D, 86116C, 86117A, 86118A, N1045A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
58501-14 25.09.2019 |
Анализаторы полупроводниковых приборов, B1500A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
2 года |
|
60079-15 11.03.2020 |
Генераторы сигналов, N5173B, N5183A, N5183B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
60237-15 28.02.2025 |
Аттенюаторы ступенчатые ручные, 8494A, 8495A, 8496A, 8494B, 8495B, 8496B, 8495D Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
60239-15 28.02.2025 |
Аттенюаторы ступенчатые программируемые, 8494G, 8495G, 8496G, 8494H, 8495H, 8496H, 8495K, 8497K, 84904K, 84906K, 84907K, 84904L, 84906L, 84907L, 84904M, 84905M, 84908M Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
60449-15 14.04.2020 |
Осциллографы, DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
60450-15 14.04.2020 |
Осциллографы цифровые, DSOX6002A, MSOX6002A, DSOX6004A, MSOX6004A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
60766-15 28.02.2025 |
Аттенюаторы, 8491А, 8491В, 8493А, 8493В, 8493С, 8498А, 8490D, 8490G Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
61315-15 11.08.2021 |
Анализаторы цепей векторные, E5063A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
61316-15 11.08.2021 |
Анализаторы цепей векторные, E5061B, E5072A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
61324-15 11.08.2021 |
Осциллографы, DSOZ204A, DSAZ204A, DSOZ254A, DSAZ254A, DSOZ334A, DSAZ334A, DSOZ504A, DSAZ504A, DSOZ594A, DSAZ594A, DSOZ634A, DSAZ634A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
61456-15 01.09.2021 |
PXIe генераторы сигналов, M9380A, M9381A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
61520-15 01.09.2021 |
Анализаторы логические с модулями, 16901A и 16902B (анализаторы) 16851A, 16852A, 16853A, 16854A, 16910A, 16911A, 16950B, 16951B, 16962A (модули) Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62362-15 18.11.2025 |
Измерители RLC, E4990A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62363-15 18.11.2025 |
Измерители RLC, E4982A, E4991B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62364-15 18.11.2025 |
Измерители RLC, E4980A, E4980AL Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62724-15 16.12.2020 |
Осциллографы цифровые, DSO9064A, MSO9064A, DSO9104A, MSO9104A, DSO9254A, MSO9254A, DSO9404A, MSO9404A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62725-15 16.12.2020 |
Осциллографы цифровые, DSO7012B, DSO7014B, MSO7012B, MSO7014B, DSO7032B, DSO7034B, MSO7032B, MSO7034B, DSO7052B, DSO7054B, MSO7052B, MSO7054B, DSO7104B, MSO7104B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62726-15 16.12.2020 |
Анализаторы электрических цепей векторные, E5071C Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62979-15 31.12.2020 |
Анализаторы цепей векторные, Е5080А Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
63205-16 17.02.2021 |
Комплексы измерительные, N5531S Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
63371-16 11.03.2021 |
Мультиметры цифровые, 34465А, 34470А Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
64453-16 29.06.2021 |
Анализаторы сигналов, N9038A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
64455-16 29.06.2021 |
Аудиоанализаторы, U8903В Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
64456-16 29.06.2021 |
Осциллографы, DSOV084A, DSAV084A, MSOV084A, DSOV134A, DSAV134A, MSOV134A, DSOV164A, DSAV164A, MSOV164A, DSOV204A, DSAV204A, MSOV204A, DSOV254A, DSAV254A, MSOV254A, DSOV334A, DSAV334A, MSOV334A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
64457-16 29.06.2021 |
Анализаторы электрических цепей векторные модульные, М9370А, М9371А, М9372А, М9373А, М9374А, М9375А Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
66559-17 |
Аттенюаторы управляемые ступенчатые, J7211A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
72169-18 |
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные, M9195B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
72170-18 |
Мультиметры цифровые модульные , M9181A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
72171-18 |
Генераторы сигналов произвольной формы модульные, M3201A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
74846-19 |
Измеритель мощности с преобразователями мощности и блоком измерительным, N8488A (преобразователи мощности) и N1914A (блок измерительный) Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
74562-19 |
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные, M9195B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
"Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Анализаторы цепей векторные (E5061B, E5072A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КЕЙСАЙТ ТЕКНОЛОДЖИЗ" (RA.RU.310579) | 17 | 5 | 7 | 0 | 11 | 5 | 6 | |||
| АО "РОССИЙСКИЕ КОСМИЧЕСКИЕ СИСТЕМЫ" (RA.RU.311526) | 4 | 0 | 3 | 0 | 4 | 0 | 3 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| АО "КОНЦЕРН "СОЗВЕЗДИЕ" (RA.RU.311789) | 4 | 3 | 0 | 4 | 1 | 0 | 0 | 0 | ||
| ПАО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 6 | 1 | 0 | 6 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 39 | 4 | 0 | 38 | 0 | 22 | 0 | 22 | |
| ООО "Научно-производственная организация "Радар" (РОСС RU.0001.310153) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КЕЙСАЙТ ТЕКНОЛОДЖИЗ" (RA.RU.310579) | 29 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "НПО "АЛМАЗ" (RA.RU.311894) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО «НИИ ТП» (RA.RU.312448) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "РИМР" (RA.RU.311661) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы цепей векторные (E5061B, E5072A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Мордовский ЦСМ Республика Мордовия |
8526 | 8526 |
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО анализаторов представляет собой программный продукт «ПО для векторных анализаторов цепей E5072A и Е5061В». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 3.
Таблица 3
|
Идентификационные данные (признаки) |
Значение | |
|
для E5072A |
для Е5061В | |
|
Идентификационное наименование ПО |
E5072A Firmware |
Е5106В Firmware |
|
Номер версии (идентификационный номер) ПО |
А.01.03 |
А.02.06 |
|
Цифровой идентификатор ПО |
92081AEA29BFE49C65 CE3D05CBD247B6 |
C2DFD07C0E3E4 727A5294AE9566 02196 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
MD5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа» приведена на рисунках 1, 2, а схема пломбировки анализаторов от несанкционированного доступа приведена на рисунках 3, 4.*
* - место нанесения наклейки «Знак утверждения типа»

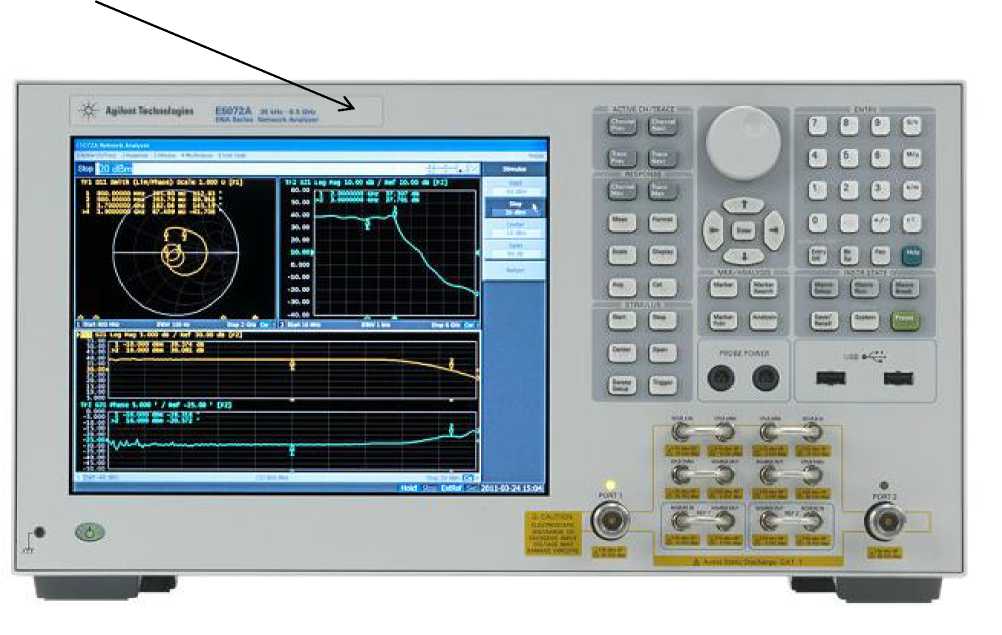

Рисунок 1 - Внешний вид лицевой панели анализаторов цепей векторных E5072A
**
** - место нанесения наклейки «Знак утверждения типа»

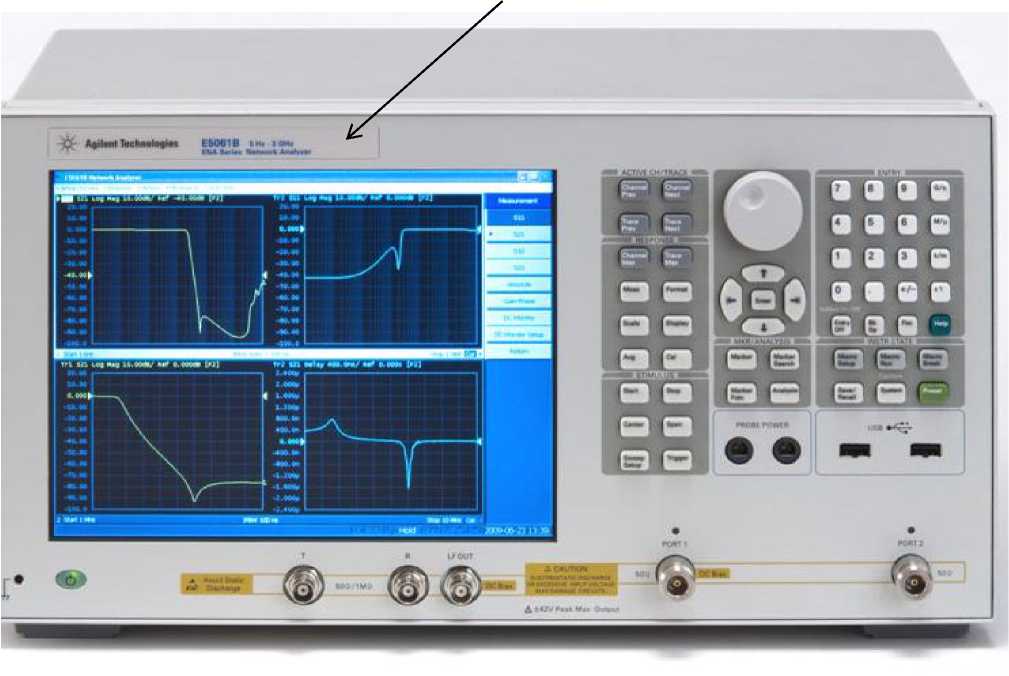

Рисунок 2 - Внешний вид лицевой панели анализаторов цепей векторных Е5061В
** - Место пломбировки от несанкционированного доступа

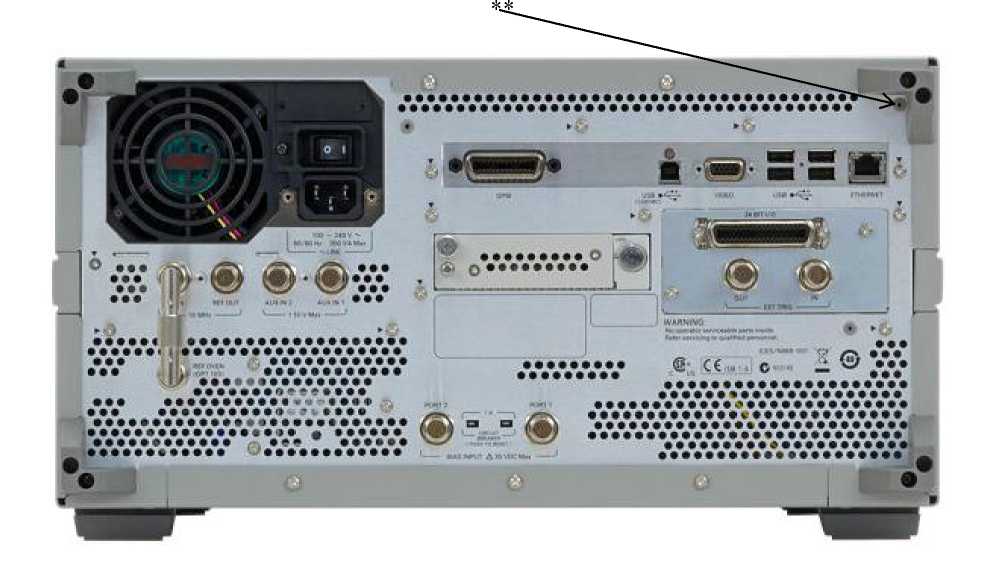

Рисунок 3 - Внешний вид задней панели анализаторов цепей векторных E5072A
100 - 2«0V-50/60 Нс 300 V A
USB
WOTE^I I Switch m*.*** remain I ION >ФМ opareCngl
** - Место пломбировки от несанкционированного доступа

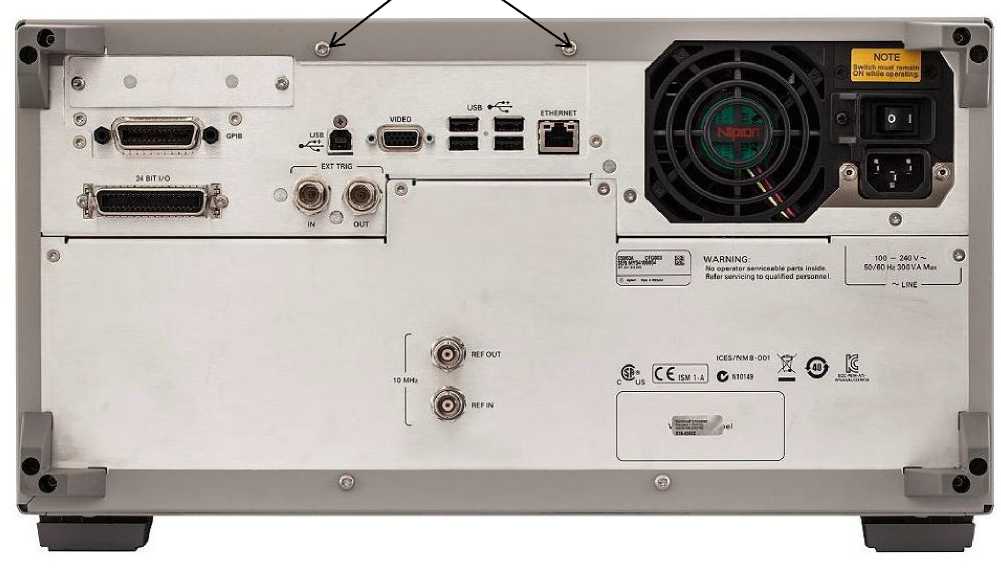

Рисунок 4 - Внешний вид задней панели анализаторов цепей векторных Е5061В
|
/д)»1 |
1 | |
Анализаторы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО анализаторов представляет собой программный продукт «ПО для векторных анализаторов цепей E5072A и Е5061В». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 3.
Таблица 3
|
Идентификационные данные (признаки) |
Значение | |
|
для E5072A |
для Е5061В | |
|
Идентификационное наименование ПО |
E5072A Firmware |
Е5106В Firmware |
|
Номер версии (идентификационный номер) ПО |
А.01.03 |
А.02.06 |
|
Цифровой идентификатор ПО |
92081AEA29BFE49C65 CE3D05CBD247B6 |
C2DFD07C0E3E4 727A5294AE9566 02196 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
MD5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики анализаторов приведены в таблицах 4, 5, 6.
Таблица 4 - Метрологические характеристики анализаторов цепей векторных E5072A
|
Наименование характеристики |
Значение характеристики | |
|
Опция 245 |
Опция 285 | |
|
Количество портов |
2 | |
|
Диапазон частот1 |
от 30 кГц до 4,5 ГГц |
от 30 кГц до 8,5 ГГц |
|
Разрешние по частоте |
1Гц | |
|
Пределы допускаемой относительной погрешности установки частоты опорного генератора: |
±7^10-6 ±1 • 10-6(с опцией 1Е5) | |
1 - возможно установить частоту от 9 кГц, но до 30 кГц метрологические характеристики не нормируются_____________
Динамический диапазон, дБ:
от 300 кГц до 10 МГц
от 10 МГц до 6 ГГц
от 6 до 8,5 ГГц
Пределы допускаемой погрешности измерений в динамическом диапазоне при значении выходного сигнала:
10 дБм минус 30 дБм минус 100 дБм
|
при полосе ПЧ | |
|
3 кГц |
10 Гц |
|
82 |
107 |
|
98 |
123 |
|
92 |
117 |
|
амплтуда, дБ |
фаза, градус |
|
± 0,210 |
± 5,0 |
|
± 0,045 |
± 0,3 |
|
± 2,000 |
± 15,0 |
М э ijn itu lie
Phase
0.0!
i ■ . I ■ ■
-20 jj -10 -W Ы) -JO
Test|inrt Power {dBml
■эо -во -юо
-а -Я -4G И М -Ю -80 -30
TbsI|>v rt Power (<НЗ in)
Уровень устанавливаемой выходной мощности2, 3, дБм:
от 30 кГц до 300 кГц
от 300 кГц до 10 МГц
от 10 МГц до 6 ГГц
от 6 ГГц до 8,5 ГГц ________
-
2 - метрологические характеристики нормируются только для порта 1
от минус от минус от минус
от минус
85
85
85
85
до до до до
10
16
12
10
-
3 - выходная мощность может устанавливаться в диапазоне от минус109 до минус85 и до 20 дБм, но значения метрологических характеристик не нормируются
Пределы допускаемой погрешность установки выходной мощности (0 дБм, 50 МГц), дБ__________________________
Нелинейность АЧХ источника (относительно уровня 0 дБм на 50 МГц) в частотном диапазоне от 300 кГц до 8,5 ГГц, дБ Линейность выходного уровня (от минус15 дБм до максимально заявленной) (отностительно уровня 0 дБм) в частотном диапазоне от 300 кГц до 8,5 ГГц, дБ_______________
Уровень собственных шумов, дБ/Гц:
±0,65
±1,0
±0,75
_____при полосе ПЧ
3кГц
от 300 кГц до 10 МГц от 10 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 8,5 ГГц
минус минус минус минус
101
117
121
117
10 Гц минус 91 минус 107 минус 111 минус 107
Исправленные характеристики анализаторов (с использованием калибровочного набора 85032F) (полоса ПЧ 10 Гц, температура (23 ± 5) °С)
|
Диапазон частот |
Направленность, дБ |
Согласованный источник, дБ |
Согласованная нагрузка, дБ |
Коэффициент отражение |
Коэффиц иент передачи |
|
300 кГц - 10 МГц |
49 |
41 |
49 |
±0,011 |
±0,007 |
|
10 МГц - 3 ГГц |
46 |
40 |
46 |
±0,021 |
±0,029 |
|
3 ГГц -6 ГГц |
40 |
36 |
39 |
±0,032 |
±0,074 |
|
6 ГГц -8,5 ГГц |
38 |
35 |
37 |
±0,054 |
±0,088 |
Magnitude
Пределы допускаемой погрешности измерений коэффициента передачи (амплитуда и фаза)
\ г
-
— — - !1Й4ги331кНг
- » 111 ПЬм II миг
-
— - ЦУНтоЗЭЧе
“ K.4rlnf Г.Нг
-
— * j <iii ш f j ‘ЗПг
Рпвзе
=Е
-
— — - 3) »|-i! Я 3» ScHr
— JJlflzijiOMu
-
— - иМнгмЭСИЕ
« « » ■ ■ Я &Н1 !г I 'Hr
-
— " в Sflj и: 1Л ОКг
П.01
Пределы допускаемой погрешности измерений коэффициента отражения
[J ------------------------------------------L-
10 С -1G -20 -39 -40 -59 ©О
Transmission coefficient IdB)
10 0 -10 -Я -ЗС 40 -55 40
Trans missio п с ос Hie ie nt i.dB |
О.ОБ
DDi
О 03
0 2 04 fl.fi 0.Я
Ref leclio п сое Hie ic nt (line аг}
«2 iu п е. а.в
R sfle clio п соеН ic ч Rt (lines г I
Magnitude
|
• •• 34 №12 io £00 М г ~i ЗЗОиИгп bJM-4- | |||||
|
— » HMHltBlIiHl | |||||
|
.....ЗСЦИгЗОе | |||||
|
й -"Г |
. »*■ | ||||
|
— • G6H:i:94Ghi | |||||
|
** | |||||
|
. ** *’ | |||||
|
г- |
- ■........ | ||||
|
- | |||||
|
е |
*" - “Г_ ■ | ||||
Phase 1»
|
— |
—— | |||||
|
— в# »»Чг»3(0*:1г | ||||||
|
1-Л |
-- * 1UM-IHI ]№ | |||||
|
U1 '■ \ |
- эвагкеыг | |||||
|
V v |
— * ftMtliUfH: | |||||
|
'< - |
' ■ . | |||||
|
| ||||||
Исправленные характеристики анализаторов (с использованием калибровочного набора
|
85033E) (полоса ПЧ 10 Гц, температура (23 ± 5) °С) | |||||
|
Диапазон частот |
Направленность, дБ |
Согласованный источник, дБ |
Согласованная нагрузка, дБ |
Коэффициент отражение, дБ |
Коэффици ент передачи, дБ |
|
300 кГц - 10 МГц |
46 |
43 |
46 |
± 0,006 |
± 0,007 |
|
10 МГц - 3 ГГц |
44 |
40 |
44 |
± 0,007 |
± 0,032 |
|
3 ГГц -6 ГГц |
38 |
37 |
38 |
± 0,009 |
± 0,074 |
|
6 ГГц -8,5 ГГц |
38 |
36 |
38 |
± 0,010 |
± 0,079 |
Пределы допускаемой погрешности измерений коэффициента передачи (амплитуда и
фаза)
Magnitude
ГщЩmission (dВ]
Phase
rr^nsruissiOFi c 0*Hiqipiit (dQ)
Пределы допускаемой погрешности измерений коэффициента отражения
Неисправленный характеристики анализаторов, дБ (без использования калибровочных
наборов)
|
Диапазон частот |
Направленность, дБ |
Согласование источника, дБ |
Коэффициент отражение, дБ |
Коэффициент передачи, дБ |
|
300 кГц-3 ГГц |
25 |
25 |
±1,0 |
±1,0 |
|
3 ГГц-6 ГГц |
20 |
20 |
±1,5 |
±1,5 |
|
6 ГГц-8,5 ГГц |
15 |
15 |
±1,5 |
±1,5 |
|
Согласование нагрузки | ||||
|
300 кГц-100 МГц |
22 | |||
|
100 МГц-2 ГГц |
15 | |||
|
2 ГГц-4,5 ГГц |
11 | |||
|
4,5 ГГц-8,5 ГГц |
8 | |||
Лист № 8
Всего листов 15 Таблица 5 - Метрологические характеристики анализаторов цепей векторных Е5061В
|
Наименование характеристики |
Значение характеристики | |||
|
Опция 3L5 |
Опции 115,215,117,217 |
Опции 135,235,137,237 | ||
|
Диапазон частот |
от 5 Гц до 3 ГГц |
от 100 кГц до 3 ГГц |
от 100 кГц до 3 ГГц | |
|
Разрешающая способность по частоте |
1 мГц | |||
|
Пределы допускаемой относительной погрешности установки частоты опорного генератора: стандартное опция 1Е5 |
±7 • 10-6 ± 1 мГц ±1 • 10-6 ± 1 мГц | |||
|
Опция 3L5 |
Опции 115,215,117,217,135,235,137,237 | |||
|
Динамический диапазон установки выходной мощности, дБм |
от минус 45 до 10 |
от минус 45 до 5 (от 100 до 300 кГц) от минус 45 до 10 (от 300 кГц до 3 ГГц) | ||
|
Опция 3L5 |
Опции 115,215,117,217,135,235,137,237 | |||
|
Пределы допускаемой погрешность установки уровня мощности (0 дБм, 50 МГц), дБ |
±0,8 |
±0,8 | ||
|
Пределы допускаемой погрешность установки уровня мощности (относительно 50 МГц, 0 дБм), дБ |
±1,0 (от 5 Гц до 1,5 ГГц) ±1,5 (от 1,5 до 3 ГГц) |
±1,5 (от 100 кГц до 300 кГц) ±1,0 (от 300 кГц до 3 ГГц) | ||
|
Нелинейность АЧХ источника (относительно 0 дБм), дБ |
±0,75 (от минус 10 до 10 дБм) |
±0,75 (от минус 10 до 5 дБм, от 100 до 300 кГц) ±0,75 (от минус 10 до 10 дБм, от 300 кГц до 3 ГГц) | ||
|
Разрешающая способность по уровню, дБ |
0,05 | |||
|
Уровень собственных шумов, дБм: |
Опция 3L5 |
Опции 115,215,117,217,135,235,137,237 | ||
|
полоса ПЧ 3 кГц |
минус 80 (от 100 кГц до 1 МГц) минус 85(от 1 МГц до 3 ГГц) |
минус 70 (от 100 до 300 кГц) минус 80 (от 300 кГц до 1 МГц) минус 85 (от 1 МГц до 3 ГГц) | ||
|
полоса ПЧ 10 Гц |
минус 80 (от 5 Гц до 100 Гц) минус 90(от 100 Гц до 9 кГц) минус 100 (от 9 до 100 кГц) минус 105 (от 100 кГц до 1 МГц) минус 110 (от 1 МГц до 3ГГц) |
минус 95 (от 100 до 300 кГц) минус 105 (от 300 кГц до 1МГц) минус 110 (от 1 МГц до 3 ГГц) | ||
|
Динамический диапазон5,6: | |||
|
Опции |
Диапазон частот |
Полоса ПЧ |
Значение |
|
3L5 |
От 100 кГц до 1 МГц |
3 кГц |
90 дБ |
|
От 1 МГц до 3 ГГц |
3 кГц |
95 дБ | |
|
От 5 Гц до 100 Гц |
2 Гц |
90 дБ | |
|
От 100 Гц до 9 кГц |
10 Гц |
100 дБ | |
|
От 9 кГц до 100 кГц |
10 Гц |
110 дБ | |
|
От 100 кГц до 1 МГц |
10 Гц |
115 дБ | |
|
От 1 МГц до 3 ГГц |
10 Гц |
120 дБ | |
|
115, 135, 215, 235, 117, |
От 100 Гц до 300 кГц |
3 кГц |
75 дБ |
|
137, 217, 237 |
От 300 кГц до 1 МГц |
3 кГц |
90 дБ |
|
От 1 МГц до 3 ГГц |
3 кГц |
95 дБ | |
|
От 100 Гц до 300 кГц |
10 Гц |
100 дБ | |
|
От 300 кГц до 1 МГц |
10 Гц |
115 дБ | |
|
От 1 МГц до 3 ГГц |
10 Гц |
120 дБ | |
|
5 - динамический диапазон измерительного порта рассчитывается как разность между СКЗ собст- | |||
|
венных шумов измерительного порта и его максимальным уровнем выходной мощности | |||
|
6 - характеристики мощности не нормируются на частотах: 1,4 МГц; 4,0 МГц; 4,33МГц; | |||
|
6,333 МГц; 25 МГц и 90 МГц | |||
|
Пределы допускаемой погрешности приемного порта, дБ: | |||
|
Опции |
Уровень в диапазоне |
Амплитуда Фаза | |
|
частот |
(относительно минус 10 дБм) | ||
|
3L5 |
10 дБм |
±0,303 |
±2,040 |
|
минус 30 дБм |
±0,087 |
±0,5800 | |
|
минус 100 дБм |
±2,141 |
±16,230 | |
|
115,135,215,235, |
от 100кГц до 300кГц | ||
|
117,137,127, 237 |
10 дБм |
±0,383 |
±2,580 |
|
минус 30 дБм |
±0,167 |
±1,1100 | |
|
минус 100 дБм |
±2,221 |
±16,940 | |
|
от 300 кГц до 3 ГГц | |||
|
10 дБм |
±0,303 |
±2,0400 | |
|
минус 30 дБм |
±0,087 |
±0,5800 | |
|
минус 100 дБм |
±2,141 |
±16,230 | |
|
Характеристики опции низкочастотного выхода LF-RF (только для опции 3L5) | |||
|
Диапазон частот |
от 5 Гц до 30 МГц | ||
|
Разрешающая способность установки частоты |
1 мГц | ||
|
Относительная погрешность установки частоты | |||
|
- стандарт |
±7 |
• 10-6 ± 1 мГц | |
|
- опция 1 Е5 |
±1 |
• 10-6 ± 1 мГц | |
|
Диапазон установки мощности |
от минус 45 до 10 дБм | ||
|
Неравномерность АЧХ источника, дБ: | |||
|
опорная частота 200 Гц, 0 дБм |
± 1 | ||
|
относительно частоты 200 Гц, 0 дБм |
± 2 | ||
|
Пределы допускаемой погрешности установки | |||
|
уровня источника (от минус 10 до 10 дБм, относи- | |||
|
тельно 0 дБм), дБ |
± 1 | ||
|
Внутренний аттенюатор |
20 дБ | ||
|
Пределы допускаемой абсолютная погрешность измерения уровня, дБ: минус 15 дБм, аттенюатор 0 дБ 5 дБм, аттенюатор 20 дБ |
н- н- | |||
|
Уровень перекрестных помех (нормируется для частот до 25 МГц), дБ
|
минус 110 (от 5 Гц до 100 кГц) минус 120 (от 100 кГц до 10 МГц, Fпч = 10 Гц) минус 110 (от 10 до 30 МГц, Fпч = 10 Гц) | |||
|
Пределы допускаемой относительная погрешность измерения амплитуды/ фазы при различных значениях выходной мощности (относительно опорного уровня минус 25 дБм, внутренний аттенюатор 0 дБ, 50 Ом), дБ/° при минус 5 дБм при минус 15 дБм при минус 25 дБм при минус 35 дБм при минус 45 дБм при минус 55 дБм при минус 65 дБм при минус 75 дБм при минус 85 дБм при минус 95 дБм при минус 105 дБм при минус 115 дБм |
± 0,303 /± 2,04 ± 0,09 /± 0,6 ± 0,056 /± 0,37 ± 0,073 /± 0,48 ± 0,087 /± 0,58 ± 0,103 /± 0,68 ± 0,121 /± 0,81 ± 0,15 /± 1,00 ± 0,211 /± 1,41 ± 0,371 /± 2,5 ± 0,841 /± 5,83 ± 2,141 /± 16,23 | |||
|
Неисправленные характеристики анализаторов | ||||
|
Опция 3L5 |
Опции 115,135,215,235 |
Опции 117,137,127, 237 | ||
|
Направленность, дБ |
25 |
20 (от 100 кГц до 300 кГц) 25 (От 300 кГц до 3 ГГц) |
20 (от 100 кГц до 300 кГц) 25 (от 300 кГц до 3 ГГц) | |
|
Согласованый источник, дБ |
25 |
20 (от 100 кГц до 300кГц) 25 (от 300 кГц до 3 ГГц) |
20 (от 100 кГц до 300 кГц) 25 (от 300 кГц до 3 ГГц) | |
|
Согласование нагрузки, дБ |
15 (от 5 Гц до 2 ГГц) 12 (от 2 до 3 ГГц) |
10 (от 100 кГц до 300 кГц) 15 (от 300 кГц до 2 ГГц) 12 (от 2 до 3 ГГц) |
10 (от 100 кГц до 300 кГц) 15 (от 300 кГц до 3 ГГц) | |
|
Коэффициент передачи, дБ |
±1,0 (от 100 Гц до 3 ГГц) |
±1,5 (от 100 кГц до 300 кГц) ±1,0 (от 300 кГц до 3 ГГц) |
±1,5 (от 100 кГц до 300 кГц) ±1,0 (от 300 кГц до 3 ГГц) | |
|
Коэффициент |
±1,0 |
±1,5 |
±1,5 |
|
отражения, дБ |
(от 100 Гц до |
(от 100 кГц до 300 кГц) |
(от 100 кГц до 300 кГц) |
|
3 ГГц) |
±1,0 |
±1,0 | |
|
(от 300 кГц до 3 ГГц) |
(от 300 кГц до 3 ГГц) |
Исправленные характеристики анализаторов E5061B с опцией 3L5 (с использованием калибровочного набора 85032F) (полоса ПЧ 10 Гц, температура 23 ± 5 °С) полная 2-х портовая калибровка
|
Частотный диапазон |
Направленность, дБ |
Согласованный источник, дБ |
Согласованная нагрузка, дБ |
Коэффициент отражение, дБ |
Коэффициент передачи, дБ |
|
100 Гц -100 кГц |
49 |
41 |
49 |
0,011 |
0,019 |
|
100 кГц-1 ГГц |
49 |
41 |
49 |
0,011 |
0,019 |
|
1 ГГц-3 ГГц |
46 |
40 |
46 |
0,021 |
0,026 |
Исправленные характеристики анализаторов E5061B с опциями 115/135/215/235 (с использованием калибровочного набора 85032F) (полоса ПЧ 10 Гц, температура 23 ± 5 °С) полная 2х портовая калибровка
|
Частотный диапазон |
Направленность, дБ |
Согласованный источник, дБ |
Согласованна я нагрузка, дБ |
Коэффициент отражение |
Коэффиц иент передачи |
|
100 Гц -300 кГц |
49 |
41 |
48 |
0,011 |
0,035 |
|
300 кГц-1 МГц |
49 |
41 |
49 |
0,011 |
0,028 |
|
1 МГц-3 ГГц |
46 |
40 |
46 |
0,021 |
0,034 |
Пределы допускаемой погрешности измерений коэффициента передачи
S21 Phase Accuracy
S21 htagniEude Accuiac/
■10 -.243 -2C -43 -53 -«
Transmission CoelTklenl [dSj
■io -и -к -w £C -CO -70
Transm iis Io n Coefficient (dBj
Пределы допускаемой погрешности измерений коэффициента отражения
■ч
СК
С.С4
G.02
G.U1
С.8
Е
S
Sil Plim Accuracy
£5« 'в 1L5 *41 SM-HF ЫМ1Й1 KH
--НХ'НИЙёАН
i ФИс ь 1й U-u
---i-lUHcmi :;rtj
— r n*j in 1 гаи
Q.2 0.4 QjS
нвиксюл cwrnctoniflJnwii
02 04 0.B O.fl
ReRerUon CoefFi-lent ijUnear|
ST1 Magnitude Accuracy £3091В lU^rth BS032F CalMlhn Kt
|
Га - |
1? - 0. са L-.W - 111.15. . ,.w . hl | 1- tkiiihBWi - ILI НЕ, Awhtji. hM»‘ - " II | |||||
|
!И!я№»«М41 ---WMtw И г —шь-ьзслг | ||||||
|
■ - - "r'‘2^--" ' | ||||||
Пределы допускаемой погрешности измерений коэффициента передачи (амплитуда и фаза)
Пределы допускаемой погрешности измерений коэффициента отражения
-----------------------------------------------------------------"------------------------------------
S11 Phase Accuracy
wffl I4493F Ctf tHilK* "H
С‘.О5 охи
S
W
ZS С .03
j
“ г п?
8
С
э
D.O1
S11 Magnitude Accuracy
Ё jJtne г35*1Р1 SWMF t-ibialFan Ki!
0 G.2 0.4 L'.e <i.a f
Re Fleet! on Coefficient [Linear)
SM h 1 W'a
О I---------------------------------------------------------------------------------------
О 0-2 04 0* 0.9 1
RuiiBction Ctaffidwrt Щпмг1
Исправленные характеристики анализаторов E5061B с опцией 117/137/217/237 (с использованием калибровочного набора 85036B) (полоса ПЧ 10 Гц, температура 23 ± 5 °С) полная 2-х портовая калибровка
|
Частотный диапазон |
Направленность, дБ |
Согласованный источник, дБ |
Согласованная нагрузка, дБ |
Коэффициент отражение |
Коэффицие нт передачи |
|
100 Гц -300 кГц |
49 |
48 |
48 |
0,004 |
0,022 |
|
300 кГц-1 МГц |
48 |
41 |
48 |
0,010 |
0,028 |
|
1 МГц-3 ГГц |
44 |
35 |
44 |
0,019 |
0,052 |
Пределы допускаемой погрешности измерений коэффициента передачи (амплитуда и фаза)
Пределы допускаемой погрешности коэффициента отражения
S11 РИаа» Accuracy
Источник напряжения постоянного тока (только для опции 3L5)
|
Диапазон выходных напряжений (U) |
± 40 В (макс 100 мА) | |
|
Разрешающая способность установки напряжения ± (от 0 до 10 В) ± (от 10 до 40 В) |
1 мВ 4 мВ | |
|
Пределы допускаемой погрешности установки напряжения постоянного тока на ХХ (при 23±5 °С) |
±(0,001U + 4 мВ) | |
|
Измеритель напряжения постоянного тока (только для опции 3L5) (ПЧ - Авто < 100 Гц) | ||
|
Пределы допускаемой погрешности измерний на- | ||
пряжения:
при температуре окружающей среды 23 °С ± 5 °С при температуре окружающей среды от 5 °С до 40 °С Пределы допускаемой погрешности измерений тока: при температуре окружающей среды 23 °С ± 5 °С при температуре окружающей среды от 5 °С до 40 °С
±(0,004U + 50 мВ)
±(0,004U + 50 мВ) • 4
±(0,011уст + 500 мкА+ипост[В]/10 кОм) ±(0,011уст + 500 мкА+ипост[В]/10 кОм)^2
Таблица 5 - Условия эксплуатации и технические характеристики анализаторов цепей векторных E5072A, Е5061В
|
Наименование характеристики |
Значение характеристики | |
|
E5072A Е5061В | ||
|
Нормальные условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха, % атмосферное давление, кПа |
23 ± 5 от 20 до 80 от 84 до 106 | |
|
Рабочие условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха, % атмосферное давление, кПа |
от минус 10 до 60 от 20 до 90 от 84 до 106 |
от 5 до 50 от 20 до 80 от 84 до 106 |
|
Г абаритные размеры (длина х высота х ширина), мм, не более |
426х222х472 |
432х235х296 |
|
Масса, кг, не более |
19,8 |
14 |
|
Напряжение питающей сети переменного ток с частотой от 47 до 63 Гц, В |
от 90 до 264 | |
|
Потребляемая мощность, ВА, не более |
350 | |
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Анализаторы цепей векторные Е5061В, E5072A. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам цепей векторным Е5061В и E5072A
Техническая документация изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом 651-14-31 МП «Инструкция. Анализаторы цепей векторные Е5061В, E5072A. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» в феврале 2015 г.
Основные средства поверки:
-
- стандарт частоты рубидиевый FS725, регистрационный номер 31222-06, пределы допускаемой относительной погрешности воспроизведения частоты 5, 10 МГц ± 5-10’11;
-
- частотомер электронно-счетный 53150А, регистрационный № 26949-10, диапазон измерений частоты от 10 Гц до 20 ГГц; пределы основной допускаемой абсолютной погрешности измерений частоты при работе от внутреннего генератора ± (F-10’7 + AF), где F - частота сигнала, AF - разрешение по частоте, пределы относительной погрешности измерений частоты ± 10-6;
-
- наборы мер коэффициентов передачи и отражения 85054B и 85055А, регистрационный номер 53567-13, пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,8 до ± 1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5 до 1,5°, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3 до ± 2°
-
- измеритель мощности E9304A (опция Н19) (регистрационный номер 57387-14) с блоком измерительным N1914A (регистрационный номер 57386-14), диапазон рабочих частот
Лист № 15 Всего листов 15 от 0,0009 до 18 ГГц , диапазон измерений мощности от минус 50 до 30 дБм, пределы допускаемой относительной погрешности измерений мощности ±(3,7 5,5) %;
- аттенюаторы ступенчатые программируемые 8494Н и 8496Н (регистрационный номер 60239-15) значение ослабления от 0 до 110дБ, пределы относительной погрешности определения ослабления от 0,3 до 3,3 дБ.
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», Малайзия Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia.
hhtp://www.keysight.com
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз» (ООО «Кейсайт Текно-лоджиз»)
Юридический адрес: 115054, г. Москва, Космодаминская наб., 52, стр 3 Почтовый адрес: 115054, г. Москва, Космодаминская наб., 52, стр 3 Телефон: (495) 797-39-00
Факс: (495) 797-39-00
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Мен-делеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево. Телефон/факс: (495) 526-63-00.
E-mail: office@vniiftri.ru
Принцип действия анализаторов основан на возможности раздельного измерения параметров падающей и отраженной волны сигнала с применением направленных ответвителей. В своём составе анализатор содержит генератор качающейся частоты, двухканальный приёмник с двумя опорными смесителями и блок измерений S-параметров.
Конструктивно анализатор выполнен в виде настольного моноблока. В анализаторе имеется встроенная система самодиагностики.
Анализатор обеспечивает измерение частотных и амплитудных характеристик различных устройств. В анализаторе реализованы все виды векторной коррекции системных ошибок, в том числе поддерживаются модули электронной калибровки. Путём трансформации данных из частотной области во временную анализатор позволяет точно локализовать место обрыва.
Функциональные возможности анализаторов определяются составом опций, входящих в комплект анализаторов. Состав опций, их функциональные возможности приведены в таблицах 1, 2.
Таблица 1 - Опции анализаторов цепей векторных E5072A
|
Опция |
Описание опции |
|
008 |
Режим смещения частоты |
|
1Е5 |
Высокостабильный генератор опорной частоты |
|
010 |
Анализ во временной области |
|
017 |
Извлекаемый жесткий диск |
|
019 |
Встроенный жесткий диск |
|
245 |
2-х порта, частотный диапазон от 30 кГц до 4,5 ГГц |
|
285 |
2-х порта, частотный диапазон от 30 кГц до 8,5 ГГц |
Таблица 2 - Опции анализаторов цепей векторных Е5061В
|
Опция |
Описание опций | ||
|
Измеряемые величины |
Диапазон частот |
Импеданс | |
|
3L5 |
НЧ-ВЧ анализатор цепей с источником напряжения постоянного тока |
от 5 Гц до 3 ГГц | |
|
1Е5 |
Высокостабильный генератор опорной частоты | ||
|
005 |
Опция анализа импеданса в низкочастотной и высокочастотной области | ||
|
010 |
Анализ во времнной области/определение местоположения неоднородностей | ||
|
115 |
Измерние коэффициента отражения/передачи |
от 100 кГц до 1,5 ГГц |
50 Ом |
|
135 |
Измерние коэффициента отражения/передачи |
от 100 кГц до 3 ГГц |
50 Ом |
|
215 |
Измерение S параметров |
от 100 кГц до 1,5 ГГц |
50 Ом |
|
235 |
Измерение S параметров |
от 100 кГц до 3 ГГц |
50 Ом |
|
117 |
Измерние коэффициента отражения/передачи |
от 100 кГц до 1,5 ГГц |
75 Ом |
|
137 |
Измерние коэффициента отражения/передачи |
от 100 кГц до 3 ГГц |
75 Ом |
|
217 |
Измерение S параметров |
от 100 кГц до 1,5 ГГц |
75 Ом |
|
237 |
Измерение S параметров |
от 100 кГц до 3 ГГц |
75 Ом |
Внешний вид анализаторов приведен на рисунках 1-4.
При оформлении внешнего вида анализаторов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Место нанесения наклейки «Знак утверждения типа» приведена на рисунках 1, 2, а схема пломбировки анализаторов от несанкционированного доступа приведена на рисунках 3, 4.
*
* - место нанесения наклейки «Знак утверждения типа»
Рисунок 1 - Внешний вид лицевой панели анализаторов цепей векторных E5072A
**
** - место нанесения наклейки «Знак утверждения типа»
Рисунок 2 - Внешний вид лицевой панели анализаторов цепей векторных Е5061В
** - Место пломбировки от несанкционированного доступа
Рисунок 3 - Внешний вид задней панели анализаторов цепей векторных E5072A
100 - 2«0V-50/60 Нс 300 V A
USB
WOTE^I I Switch m*.*** remain I ION >ФМ opareCngl
** - Место пломбировки от несанкционированного доступа
Рисунок 4 - Внешний вид задней панели анализаторов цепей векторных Е5061В
|
/д)»1 |
1 | |
Комплект поставки включает:
-
- анализатор цепей векторный Е5061В или E5072A (по заказу) - 1шт.;
-
- сетевой кабель питания - 1 шт.;
-
- руководство по эксплуатации - 1шт.;
-
- методика поверки - 1 шт.
анализаторов приведены в таблицах 4, 5, 6.
Таблица 4 - Метрологические характеристики анализаторов цепей векторных E5072A
|
Наименование характеристики |
Значение характеристики | |
|
Опция 245 |
Опция 285 | |
|
Количество портов |
2 | |
|
Диапазон частот1 |
от 30 кГц до 4,5 ГГц |
от 30 кГц до 8,5 ГГц |
|
Разрешние по частоте |
1Гц | |
|
Пределы допускаемой относительной погрешности установки частоты опорного генератора: |
±7^10-6 ±1 • 10-6(с опцией 1Е5) | |
1 - возможно установить частоту от 9 кГц, но до 30 кГц метрологические характеристики не нормируются_____________
Динамический диапазон, дБ:
от 300 кГц до 10 МГц
от 10 МГц до 6 ГГц
от 6 до 8,5 ГГц
Пределы допускаемой погрешности измерений в динамическом диапазоне при значении выходного сигнала:
10 дБм минус 30 дБм минус 100 дБм
|
при полосе ПЧ | |
|
3 кГц |
10 Гц |
|
82 |
107 |
|
98 |
123 |
|
92 |
117 |
|
амплтуда, дБ |
фаза, градус |
|
± 0,210 |
± 5,0 |
|
± 0,045 |
± 0,3 |
|
± 2,000 |
± 15,0 |
М э ijn itu lie
Phase
0.0!
i ■ . I ■ ■
-20 jj -10 -W Ы) -JO
Test|inrt Power {dBml
■эо -во -юо
-а -Я -4G И М -Ю -80 -30
TbsI|>v rt Power (<НЗ in)
Уровень устанавливаемой выходной мощности2, 3, дБм:
от 30 кГц до 300 кГц
от 300 кГц до 10 МГц
от 10 МГц до 6 ГГц
от 6 ГГц до 8,5 ГГц ________
-
2 - метрологические характеристики нормируются только для порта 1
от минус от минус от минус
от минус
85
85
85
85
до до до до
10
16
12
10
-
3 - выходная мощность может устанавливаться в диапазоне от минус109 до минус85 и до 20 дБм, но значения метрологических характеристик не нормируются
Пределы допускаемой погрешность установки выходной мощности (0 дБм, 50 МГц), дБ__________________________
Нелинейность АЧХ источника (относительно уровня 0 дБм на 50 МГц) в частотном диапазоне от 300 кГц до 8,5 ГГц, дБ Линейность выходного уровня (от минус15 дБм до максимально заявленной) (отностительно уровня 0 дБм) в частотном диапазоне от 300 кГц до 8,5 ГГц, дБ_______________
Уровень собственных шумов, дБ/Гц:
±0,65
±1,0
±0,75
_____при полосе ПЧ
3кГц
от 300 кГц до 10 МГц от 10 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 8,5 ГГц
минус минус минус минус
101
117
121
117
10 Гц минус 91 минус 107 минус 111 минус 107
Исправленные характеристики анализаторов (с использованием калибровочного набора 85032F) (полоса ПЧ 10 Гц, температура (23 ± 5) °С)
|
Диапазон частот |
Направленность, дБ |
Согласованный источник, дБ |
Согласованная нагрузка, дБ |
Коэффициент отражение |
Коэффиц иент передачи |
|
300 кГц - 10 МГц |
49 |
41 |
49 |
±0,011 |
±0,007 |
|
10 МГц - 3 ГГц |
46 |
40 |
46 |
±0,021 |
±0,029 |
|
3 ГГц -6 ГГц |
40 |
36 |
39 |
±0,032 |
±0,074 |
|
6 ГГц -8,5 ГГц |
38 |
35 |
37 |
±0,054 |
±0,088 |
Magnitude
Пределы допускаемой погрешности измерений коэффициента передачи (амплитуда и фаза)
\ г
-
— — - !1Й4ги331кНг
- » 111 ПЬм II миг
-
— - ЦУНтоЗЭЧе
“ K.4rlnf Г.Нг
-
— * j <iii ш f j ‘ЗПг
Рпвзе
=Е
-
— — - 3) »|-i! Я 3» ScHr
— JJlflzijiOMu
-
— - иМнгмЭСИЕ
« « » ■ ■ Я &Н1 !г I 'Hr
-
— " в Sflj и: 1Л ОКг
П.01
Пределы допускаемой погрешности измерений коэффициента отражения
[J ------------------------------------------L-
10 С -1G -20 -39 -40 -59 ©О
Transmission coefficient IdB)
10 0 -10 -Я -ЗС 40 -55 40
Trans missio п с ос Hie ie nt i.dB |
О.ОБ
DDi
О 03
0 2 04 fl.fi 0.Я
Ref leclio п сое Hie ic nt (line аг}
«2 iu п е. а.в
R sfle clio п соеН ic ч Rt (lines г I
Magnitude
|
• •• 34 №12 io £00 М г ~i ЗЗОиИгп bJM-4- | |||||
|
— » HMHltBlIiHl | |||||
|
.....ЗСЦИгЗОе | |||||
|
й -"Г |
. »*■ | ||||
|
— • G6H:i:94Ghi | |||||
|
** | |||||
|
. ** *’ | |||||
|
г- |
- ■........ | ||||
|
- | |||||
|
е |
*" - “Г_ ■ | ||||
Phase 1»
|
— |
—— | |||||
|
— в# »»Чг»3(0*:1г | ||||||
|
1-Л |
-- * 1UM-IHI ]№ | |||||
|
U1 '■ \ |
- эвагкеыг | |||||
|
V v |
— * ftMtliUfH: | |||||
|
'< - |
' ■ . | |||||
|
| ||||||
Исправленные характеристики анализаторов (с использованием калибровочного набора
|
85033E) (полоса ПЧ 10 Гц, температура (23 ± 5) °С) | |||||
|
Диапазон частот |
Направленность, дБ |
Согласованный источник, дБ |
Согласованная нагрузка, дБ |
Коэффициент отражение, дБ |
Коэффици ент передачи, дБ |
|
300 кГц - 10 МГц |
46 |
43 |
46 |
± 0,006 |
± 0,007 |
|
10 МГц - 3 ГГц |
44 |
40 |
44 |
± 0,007 |
± 0,032 |
|
3 ГГц -6 ГГц |
38 |
37 |
38 |
± 0,009 |
± 0,074 |
|
6 ГГц -8,5 ГГц |
38 |
36 |
38 |
± 0,010 |
± 0,079 |
Пределы допускаемой погрешности измерений коэффициента передачи (амплитуда и
фаза)
Magnitude
ГщЩmission (dВ]
Phase
rr^nsruissiOFi c 0*Hiqipiit (dQ)
Пределы допускаемой погрешности измерений коэффициента отражения
Неисправленный характеристики анализаторов, дБ (без использования калибровочных
наборов)
|
Диапазон частот |
Направленность, дБ |
Согласование источника, дБ |
Коэффициент отражение, дБ |
Коэффициент передачи, дБ |
|
300 кГц-3 ГГц |
25 |
25 |
±1,0 |
±1,0 |
|
3 ГГц-6 ГГц |
20 |
20 |
±1,5 |
±1,5 |
|
6 ГГц-8,5 ГГц |
15 |
15 |
±1,5 |
±1,5 |
|
Согласование нагрузки | ||||
|
300 кГц-100 МГц |
22 | |||
|
100 МГц-2 ГГц |
15 | |||
|
2 ГГц-4,5 ГГц |
11 | |||
|
4,5 ГГц-8,5 ГГц |
8 | |||
Лист № 8
Всего листов 15 Таблица 5 - Метрологические характеристики анализаторов цепей векторных Е5061В
|
Наименование характеристики |
Значение характеристики | |||
|
Опция 3L5 |
Опции 115,215,117,217 |
Опции 135,235,137,237 | ||
|
Диапазон частот |
от 5 Гц до 3 ГГц |
от 100 кГц до 3 ГГц |
от 100 кГц до 3 ГГц | |
|
Разрешающая способность по частоте |
1 мГц | |||
|
Пределы допускаемой относительной погрешности установки частоты опорного генератора: стандартное опция 1Е5 |
±7 • 10-6 ± 1 мГц ±1 • 10-6 ± 1 мГц | |||
|
Опция 3L5 |
Опции 115,215,117,217,135,235,137,237 | |||
|
Динамический диапазон установки выходной мощности, дБм |
от минус 45 до 10 |
от минус 45 до 5 (от 100 до 300 кГц) от минус 45 до 10 (от 300 кГц до 3 ГГц) | ||
|
Опция 3L5 |
Опции 115,215,117,217,135,235,137,237 | |||
|
Пределы допускаемой погрешность установки уровня мощности (0 дБм, 50 МГц), дБ |
±0,8 |
±0,8 | ||
|
Пределы допускаемой погрешность установки уровня мощности (относительно 50 МГц, 0 дБм), дБ |
±1,0 (от 5 Гц до 1,5 ГГц) ±1,5 (от 1,5 до 3 ГГц) |
±1,5 (от 100 кГц до 300 кГц) ±1,0 (от 300 кГц до 3 ГГц) | ||
|
Нелинейность АЧХ источника (относительно 0 дБм), дБ |
±0,75 (от минус 10 до 10 дБм) |
±0,75 (от минус 10 до 5 дБм, от 100 до 300 кГц) ±0,75 (от минус 10 до 10 дБм, от 300 кГц до 3 ГГц) | ||
|
Разрешающая способность по уровню, дБ |
0,05 | |||
|
Уровень собственных шумов, дБм: |
Опция 3L5 |
Опции 115,215,117,217,135,235,137,237 | ||
|
полоса ПЧ 3 кГц |
минус 80 (от 100 кГц до 1 МГц) минус 85(от 1 МГц до 3 ГГц) |
минус 70 (от 100 до 300 кГц) минус 80 (от 300 кГц до 1 МГц) минус 85 (от 1 МГц до 3 ГГц) | ||
|
полоса ПЧ 10 Гц |
минус 80 (от 5 Гц до 100 Гц) минус 90(от 100 Гц до 9 кГц) минус 100 (от 9 до 100 кГц) минус 105 (от 100 кГц до 1 МГц) минус 110 (от 1 МГц до 3ГГц) |
минус 95 (от 100 до 300 кГц) минус 105 (от 300 кГц до 1МГц) минус 110 (от 1 МГц до 3 ГГц) | ||
|
Динамический диапазон5,6: | |||
|
Опции |
Диапазон частот |
Полоса ПЧ |
Значение |
|
3L5 |
От 100 кГц до 1 МГц |
3 кГц |
90 дБ |
|
От 1 МГц до 3 ГГц |
3 кГц |
95 дБ | |
|
От 5 Гц до 100 Гц |
2 Гц |
90 дБ | |
|
От 100 Гц до 9 кГц |
10 Гц |
100 дБ | |
|
От 9 кГц до 100 кГц |
10 Гц |
110 дБ | |
|
От 100 кГц до 1 МГц |
10 Гц |
115 дБ | |
|
От 1 МГц до 3 ГГц |
10 Гц |
120 дБ | |
|
115, 135, 215, 235, 117, |
От 100 Гц до 300 кГц |
3 кГц |
75 дБ |
|
137, 217, 237 |
От 300 кГц до 1 МГц |
3 кГц |
90 дБ |
|
От 1 МГц до 3 ГГц |
3 кГц |
95 дБ | |
|
От 100 Гц до 300 кГц |
10 Гц |
100 дБ | |
|
От 300 кГц до 1 МГц |
10 Гц |
115 дБ | |
|
От 1 МГц до 3 ГГц |
10 Гц |
120 дБ | |
|
5 - динамический диапазон измерительного порта рассчитывается как разность между СКЗ собст- | |||
|
венных шумов измерительного порта и его максимальным уровнем выходной мощности | |||
|
6 - характеристики мощности не нормируются на частотах: 1,4 МГц; 4,0 МГц; 4,33МГц; | |||
|
6,333 МГц; 25 МГц и 90 МГц | |||
|
Пределы допускаемой погрешности приемного порта, дБ: | |||
|
Опции |
Уровень в диапазоне |
Амплитуда Фаза | |
|
частот |
(относительно минус 10 дБм) | ||
|
3L5 |
10 дБм |
±0,303 |
±2,040 |
|
минус 30 дБм |
±0,087 |
±0,5800 | |
|
минус 100 дБм |
±2,141 |
±16,230 | |
|
115,135,215,235, |
от 100кГц до 300кГц | ||
|
117,137,127, 237 |
10 дБм |
±0,383 |
±2,580 |
|
минус 30 дБм |
±0,167 |
±1,1100 | |
|
минус 100 дБм |
±2,221 |
±16,940 | |
|
от 300 кГц до 3 ГГц | |||
|
10 дБм |
±0,303 |
±2,0400 | |
|
минус 30 дБм |
±0,087 |
±0,5800 | |
|
минус 100 дБм |
±2,141 |
±16,230 | |
|
Характеристики опции низкочастотного выхода LF-RF (только для опции 3L5) | |||
|
Диапазон частот |
от 5 Гц до 30 МГц | ||
|
Разрешающая способность установки частоты |
1 мГц | ||
|
Относительная погрешность установки частоты | |||
|
- стандарт |
±7 |
• 10-6 ± 1 мГц | |
|
- опция 1 Е5 |
±1 |
• 10-6 ± 1 мГц | |
|
Диапазон установки мощности |
от минус 45 до 10 дБм | ||
|
Неравномерность АЧХ источника, дБ: | |||
|
опорная частота 200 Гц, 0 дБм |
± 1 | ||
|
относительно частоты 200 Гц, 0 дБм |
± 2 | ||
|
Пределы допускаемой погрешности установки | |||
|
уровня источника (от минус 10 до 10 дБм, относи- | |||
|
тельно 0 дБм), дБ |
± 1 | ||
|
Внутренний аттенюатор |
20 дБ | ||
|
Пределы допускаемой абсолютная погрешность измерения уровня, дБ: минус 15 дБм, аттенюатор 0 дБ 5 дБм, аттенюатор 20 дБ |
н- н- | |||
|
Уровень перекрестных помех (нормируется для частот до 25 МГц), дБ
|
минус 110 (от 5 Гц до 100 кГц) минус 120 (от 100 кГц до 10 МГц, Fпч = 10 Гц) минус 110 (от 10 до 30 МГц, Fпч = 10 Гц) | |||
|
Пределы допускаемой относительная погрешность измерения амплитуды/ фазы при различных значениях выходной мощности (относительно опорного уровня минус 25 дБм, внутренний аттенюатор 0 дБ, 50 Ом), дБ/° при минус 5 дБм при минус 15 дБм при минус 25 дБм при минус 35 дБм при минус 45 дБм при минус 55 дБм при минус 65 дБм при минус 75 дБм при минус 85 дБм при минус 95 дБм при минус 105 дБм при минус 115 дБм |
± 0,303 /± 2,04 ± 0,09 /± 0,6 ± 0,056 /± 0,37 ± 0,073 /± 0,48 ± 0,087 /± 0,58 ± 0,103 /± 0,68 ± 0,121 /± 0,81 ± 0,15 /± 1,00 ± 0,211 /± 1,41 ± 0,371 /± 2,5 ± 0,841 /± 5,83 ± 2,141 /± 16,23 | |||
|
Неисправленные характеристики анализаторов | ||||
|
Опция 3L5 |
Опции 115,135,215,235 |
Опции 117,137,127, 237 | ||
|
Направленность, дБ |
25 |
20 (от 100 кГц до 300 кГц) 25 (От 300 кГц до 3 ГГц) |
20 (от 100 кГц до 300 кГц) 25 (от 300 кГц до 3 ГГц) | |
|
Согласованый источник, дБ |
25 |
20 (от 100 кГц до 300кГц) 25 (от 300 кГц до 3 ГГц) |
20 (от 100 кГц до 300 кГц) 25 (от 300 кГц до 3 ГГц) | |
|
Согласование нагрузки, дБ |
15 (от 5 Гц до 2 ГГц) 12 (от 2 до 3 ГГц) |
10 (от 100 кГц до 300 кГц) 15 (от 300 кГц до 2 ГГц) 12 (от 2 до 3 ГГц) |
10 (от 100 кГц до 300 кГц) 15 (от 300 кГц до 3 ГГц) | |
|
Коэффициент передачи, дБ |
±1,0 (от 100 Гц до 3 ГГц) |
±1,5 (от 100 кГц до 300 кГц) ±1,0 (от 300 кГц до 3 ГГц) |
±1,5 (от 100 кГц до 300 кГц) ±1,0 (от 300 кГц до 3 ГГц) | |
|
Коэффициент |
±1,0 |
±1,5 |
±1,5 |
|
отражения, дБ |
(от 100 Гц до |
(от 100 кГц до 300 кГц) |
(от 100 кГц до 300 кГц) |
|
3 ГГц) |
±1,0 |
±1,0 | |
|
(от 300 кГц до 3 ГГц) |
(от 300 кГц до 3 ГГц) |
Исправленные характеристики анализаторов E5061B с опцией 3L5 (с использованием калибровочного набора 85032F) (полоса ПЧ 10 Гц, температура 23 ± 5 °С) полная 2-х портовая калибровка
|
Частотный диапазон |
Направленность, дБ |
Согласованный источник, дБ |
Согласованная нагрузка, дБ |
Коэффициент отражение, дБ |
Коэффициент передачи, дБ |
|
100 Гц -100 кГц |
49 |
41 |
49 |
0,011 |
0,019 |
|
100 кГц-1 ГГц |
49 |
41 |
49 |
0,011 |
0,019 |
|
1 ГГц-3 ГГц |
46 |
40 |
46 |
0,021 |
0,026 |
Исправленные характеристики анализаторов E5061B с опциями 115/135/215/235 (с использованием калибровочного набора 85032F) (полоса ПЧ 10 Гц, температура 23 ± 5 °С) полная 2х портовая калибровка
|
Частотный диапазон |
Направленность, дБ |
Согласованный источник, дБ |
Согласованна я нагрузка, дБ |
Коэффициент отражение |
Коэффиц иент передачи |
|
100 Гц -300 кГц |
49 |
41 |
48 |
0,011 |
0,035 |
|
300 кГц-1 МГц |
49 |
41 |
49 |
0,011 |
0,028 |
|
1 МГц-3 ГГц |
46 |
40 |
46 |
0,021 |
0,034 |
Пределы допускаемой погрешности измерений коэффициента передачи
S21 Phase Accuracy
S21 htagniEude Accuiac/
■10 -.243 -2C -43 -53 -«
Transmission CoelTklenl [dSj
■io -и -к -w £C -CO -70
Transm iis Io n Coefficient (dBj
Пределы допускаемой погрешности измерений коэффициента отражения
■ч
СК
С.С4
G.02
G.U1
С.8
Е
S
Sil Plim Accuracy
£5« 'в 1L5 *41 SM-HF ЫМ1Й1 KH
--НХ'НИЙёАН
i ФИс ь 1й U-u
---i-lUHcmi :;rtj
— r n*j in 1 гаи
Q.2 0.4 QjS
нвиксюл cwrnctoniflJnwii
02 04 0.B O.fl
ReRerUon CoefFi-lent ijUnear|
ST1 Magnitude Accuracy £3091В lU^rth BS032F CalMlhn Kt
|
Га - |
1? - 0. са L-.W - 111.15. . ,.w . hl | 1- tkiiihBWi - ILI НЕ, Awhtji. hM»‘ - " II | |||||
|
!И!я№»«М41 ---WMtw И г —шь-ьзслг | ||||||
|
■ - - "r'‘2^--" ' | ||||||
Пределы допускаемой погрешности измерений коэффициента передачи (амплитуда и фаза)
Пределы допускаемой погрешности измерений коэффициента отражения
-----------------------------------------------------------------"------------------------------------
S11 Phase Accuracy
wffl I4493F Ctf tHilK* "H
С‘.О5 охи
S
W
ZS С .03
j
“ г п?
8
С
э
D.O1
S11 Magnitude Accuracy
Ё jJtne г35*1Р1 SWMF t-ibialFan Ki!
0 G.2 0.4 L'.e <i.a f
Re Fleet! on Coefficient [Linear)
SM h 1 W'a
О I---------------------------------------------------------------------------------------
О 0-2 04 0* 0.9 1
RuiiBction Ctaffidwrt Щпмг1
Исправленные характеристики анализаторов E5061B с опцией 117/137/217/237 (с использованием калибровочного набора 85036B) (полоса ПЧ 10 Гц, температура 23 ± 5 °С) полная 2-х портовая калибровка
|
Частотный диапазон |
Направленность, дБ |
Согласованный источник, дБ |
Согласованная нагрузка, дБ |
Коэффициент отражение |
Коэффицие нт передачи |
|
100 Гц -300 кГц |
49 |
48 |
48 |
0,004 |
0,022 |
|
300 кГц-1 МГц |
48 |
41 |
48 |
0,010 |
0,028 |
|
1 МГц-3 ГГц |
44 |
35 |
44 |
0,019 |
0,052 |
Пределы допускаемой погрешности измерений коэффициента передачи (амплитуда и фаза)
Пределы допускаемой погрешности коэффициента отражения
S11 РИаа» Accuracy
Источник напряжения постоянного тока (только для опции 3L5)
|
Диапазон выходных напряжений (U) |
± 40 В (макс 100 мА) | |
|
Разрешающая способность установки напряжения ± (от 0 до 10 В) ± (от 10 до 40 В) |
1 мВ 4 мВ | |
|
Пределы допускаемой погрешности установки напряжения постоянного тока на ХХ (при 23±5 °С) |
±(0,001U + 4 мВ) | |
|
Измеритель напряжения постоянного тока (только для опции 3L5) (ПЧ - Авто < 100 Гц) | ||
|
Пределы допускаемой погрешности измерний на- | ||
пряжения:
при температуре окружающей среды 23 °С ± 5 °С при температуре окружающей среды от 5 °С до 40 °С Пределы допускаемой погрешности измерений тока: при температуре окружающей среды 23 °С ± 5 °С при температуре окружающей среды от 5 °С до 40 °С
±(0,004U + 50 мВ)
±(0,004U + 50 мВ) • 4
±(0,011уст + 500 мкА+ипост[В]/10 кОм) ±(0,011уст + 500 мкА+ипост[В]/10 кОм)^2
Таблица 5 - Условия эксплуатации и технические характеристики анализаторов цепей векторных E5072A, Е5061В
|
Наименование характеристики |
Значение характеристики | |
|
E5072A Е5061В | ||
|
Нормальные условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха, % атмосферное давление, кПа |
23 ± 5 от 20 до 80 от 84 до 106 | |
|
Рабочие условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха, % атмосферное давление, кПа |
от минус 10 до 60 от 20 до 90 от 84 до 106 |
от 5 до 50 от 20 до 80 от 84 до 106 |
|
Г абаритные размеры (длина х высота х ширина), мм, не более |
426х222х472 |
432х235х296 |
|
Масса, кг, не более |
19,8 |
14 |
|
Напряжение питающей сети переменного ток с частотой от 47 до 63 Гц, В |
от 90 до 264 | |
|
Потребляемая мощность, ВА, не более |
350 | |
