Номер по Госреестру СИ: 64453-16
64453-16 Анализаторы сигналов
(N9038A)
Назначение средства измерений:
Анализаторы сигналов N9038A (далее - анализаторы) предназначены для измерений и визуального наблюдения составляющих спектра (частоты и уровня) периодически повторяющихся сигналов.
Внешний вид.
Анализаторы сигналов
Рисунок № 1
Внешний вид.
Анализаторы сигналов
Рисунок № 2
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) анализаторов представляет собой специализированное программное обеспечение (СПО) фирмы «Agilent Technologies», Малайзия, для визуального отображения и измерений параметров спектра сигналов.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
N9038A MXE EMI Receiver Instrument Software |
Номер версии (идентификационный номер) ПО |
не ниже А.14.16 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Алгоритм вычисления идентификатора ПО |
MD5 |
Метрологически значимая часть ПО анализаторов и измеренные данные не требует защиты от преднамеренных и непреднамеренных изменений.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и на лицевую панель анализатора методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Анализаторы спектра N9038A. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам сигналов N9038A
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация компании «Keysight Technologies Microwave Products (M) Sdn. Bhd.», Малайзия.
Поверка
Поверкаосуществляется по документу 651-16-09 МП «Инструкция. Анализаторы сигналов N9038A. Методика поверки», утвержденному первым заместителем генерального директора -заместителем по научной работе ФГУП «ВНИИФТРИ» в марте 2016 года. Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Основные средства поверки:
генератор сигналов Agilent E8257D с опцией UNX (Рег. № 53941-13);
частотомер электронно-счетный 53132А (Рег. № 26211-03), пределы допускаемой относительной погрешности измерений частоты ±540"6;
стандарт частоты рубидиевый FS725 (Рег. № 31222-06), пределы допускаемой относительной погрешности установки частоты ±540- 10;
измеритель мощности N1914A с преобразователем измерительным N8482A
(Рег.№ 58375-14);
измеритель мощности N1914A с преобразователем измерительным N8487A
(Рег.№ 58375-14);
комплект аттенюаторов коаксиальных ступенчатых программируемых 8494G, 8496G (Рег. № 41683-09), диапазон ослабления от 0 до 11, от 0 до 110 дБ, диапазон рабочих частот от 0 до 4 ГГц, относительная погрешность уровня сигнала 0,03 дБ;
генератор сигналов произвольной формы 33250А (Рег, № 52150-12), пределы допускаемой относительной погрешности установки частоты ±140-6.
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», Малайзия Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia.
hhtp://www.keysight.com
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз» (ООО «Кейсайт Текнолоджиз»), г. Москва
Почтовый адрес: 115054, г. Москва, Космодамианская наб., д. 52, строение 1 Юридический адрес: 115054, г. Москва, Космодамианская наб., д. 52, строение 1 Телефон: (495) 797- 39- 00 Факс: (495) 797- 39- 01
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Конструктивно анализатор выполнен в виде переносного моноблока, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей.
Принцип действия анализаторов основан на методе последовательного анализа сигнала. Анализаторы представляют собой автоматически или вручную перестраиваемые супергетеродинные приемники, которые отображают амплитуды спектральных компонент в зависимости от частоты. В составе имеются преселекторы и фильтры ПЧ для проведения измерений ЭМС.
Управление операциями меню, а также задание рабочих параметров анализаторов производится с помощью клавиатуры передней панели; результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем анализаторы обеспечивают подключение по интерфейсам: GPIB, USB, LAN.

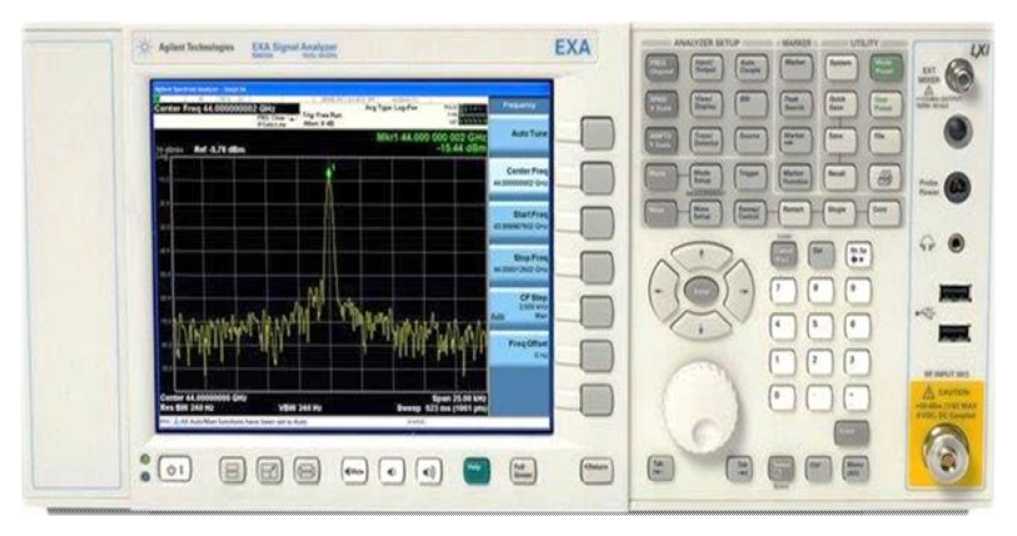

Внешний вид анализатора приведен на рисунке 1.
Рисунок 1 - Внешний вид анализатора

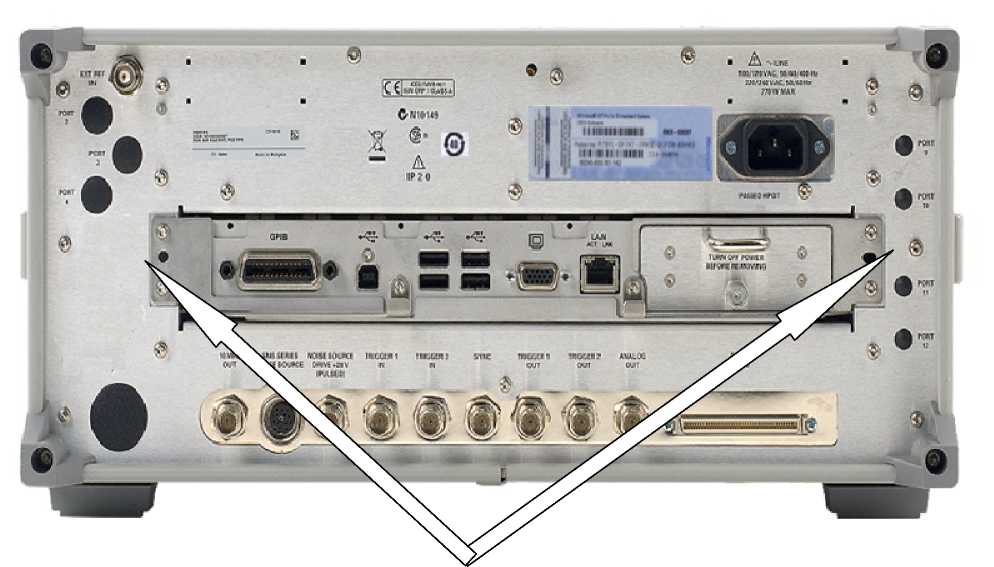

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Места пломбирования от несанкционированного доступа
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Комплект поставки включает:
-
- анализатор спектра N9038A - 1 шт;
-
- комплект эксплуатационной документации - 1 шт;
-
- методика поверки - 1 шт.
Для анализаторов сигналов N9038A определен состав опций и их функциональные возможности, которые приведены в таблице 2 и установлены метрологические и технические характеристики, приведённые в таблице 3.
Таблица 2
Опция |
Функциональное назначение |
В25 |
Полоса анализа 25 МГц |
В85 |
Полоса анализа 85 МГц |
ESC |
Управление внешним источником |
С35 |
Соединитель типа N заменен на соединитель 3,5 мм (только для опции 526) для входа 1, вход 2 с соединителем N-типа |
CNF |
Входные ВЧ-соединителя N-типа (розетка) |
SSD |
Дополнительный съемный твердотельный накопитель |
YAS |
Вывод видеосигнала экранного изображения на соединитель Analog Out на задней панели |
Pxx |
Предусилитель в диапазоне частот |
EXM |
Внешний смеситель |
RT1 |
Анализатор реального времени с полосой пропускания 85 МГц, базовый детектор |
TDS |
Сканирование во временной области |
N9063A |
Измерительное приложение для анализа аналоговой модуляции |
N9068A |
Приложение для измерения фазового шума |
N9069A |
Приложение для измерения коэффициента шума |
Таблица 3
Характеристика |
Значение |
Частотный диапазон
Вход 2 |
от 3 Гц до 3,6 ГГц от 3 Гц до 8,4 ГГц от 3 Гц до 26,5 ГГц от 3 Гц до 44,0 ГГц от 3 Гц до 1 ГГц |
Пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора (5ог) за год |
±1.10-7 |
Пределы допускаемой относительной погрешности калибровки (6k) |
±4’10-8 |
Температурная нестабильность (vt) -стандартное исполнение - при температуре от 20 до 30 оС |
±5 . 1. 0-8-8 ±1,5’10-8 |
Пределы допускаемой относительной погрешности установки частоты |
±[(T • 6ог) + Vt + 6k] |
Пределы допускаемой относительной погрешности измерений частоты (F), где ПО - полоса обзора; КТ - количество точек ПО; ПЧ - промежуточная частота |
±[F • 6ог + 0,0025 х ПО + 0,05 • ПЧ + 2 Гц + 0,5 • ПО/(КТ-1)] |
Номинальные значения полос пропускания на уровне минус 3 дБ, Гц |
от 1 Гц до 3 МГц с шагом 10 % от номинала частоты; от 3 МГц до 8 МГц |
Пределы допускаемой относительной погрешности при измерении мощности из-за переключения полос пропускания от 10 Гц до 3 МГц, |
Характеристика |
Значение |
относительно 1 кГц, дБ | |
от 1 Гц до 750 кГц |
±0,044 |
от 820 кГц до 1,2 МГц |
±0,088 |
(при Fex < 3,6 ГГц) | |
Диапазон ослаблений входного | |
аттенюатора |
от 0 до 70 с шагом 2 дБ |
Мощность собственных шумов (Рсш) | |
при ослаблении входного аттенюатора | |
0 дБ, при температуре окружающего | |
воздуха от 20 до 30 °С, дБ | |
относительно 1 мВт (дБм) | |
Предусилитель выключен/преселектор | |
выключен | |
20 Гц |
минус 97 дБ/мВт |
100 Гц |
минус 106 дБ/мВт |
1 кГц |
минус 118 дБ/мВт |
9 кГц |
минус 119 дБ/мВт |
100 кГц |
минус 131 дБ/мВт |
1 МГц |
минус 150 дБ/мВт |
от 10 МГц до 2,1 ГГц |
минус 150 дБ/мВт |
от 2,1 до 3,6 ГГц |
минус 148 дБ/мВт |
от 3,5 до 8,4 ГГц |
минус 148 дБ/мВт |
опция 544 |
минус 145 дБ/мВт |
от 8,3 до 13,6 ГГц |
минус 147 дБ/мВт |
опция 544 |
минус 147 дБ/мВт |
от 13,5 до 17,1 ГГц |
минус 141 дБ/мВт |
от 17,0 до 20,0 ГГц |
минус 142 дБ/мВт |
от 20,0 до 26,5 ГГц |
минус 135 дБ/мВт |
от 26,4 до 34,5 ГГц |
минус 141 дБ/мВт |
от 34,4 до 44,0 ГГц |
минус 135 дБ/мВт |
Предусилитель включен/ преселектор | |
выключен | |
100 кГц |
минус 144 дБ/мВт |
1 М Гц |
минус 162 дБ/мВт |
от 10 МГц до 2,1 ГГц |
минус 163 дБ/мВт |
от 2,1 до 3,6 ГГц |
минус 161 дБ/мВт |
от 3,5 до 8,4 ГГц |
минус 164 дБ/мВт |
опция 544 |
минус 161 дБ/мВт |
от 8,3 до 13,6 ГГц |
минус 162 дБ/мВт |
опция 544 |
минус 161 дБ/мВт |
от 13,5 до 17,1 ГГц |
минус 160 дБ/мВт |
от 17,0 до 20,0 ГГц |
минус 158 дБ/мВт |
от 20,0 до 26,5 ГГц |
минус 155 дБ/мВт |
от 26,4 до 34,5 ГГц |
минус 156 дБ/мВт |
от 34,4 до 44,0 ГГц |
минус 150 дБ/мВт |
Предусилитель выключен/ | |
преселектор включен | |
20 Гц |
минус 92 дБ/мВт |
100 Гц |
минус 101 дБ/мВт |
1 кГц |
минус 114 дБ/мВт |
Характеристика |
Значение |
9 кГц |
минус 118 дБ/мВт |
100 кГц |
минус 130 дБ/мВт |
от 1 до 3 МГц |
минус 147 дБ/мВт |
от 3 до 30 МГц |
минус 150 дБ/мВт |
от 30 до 300 МГц |
минус 151 дБ/мВт |
от 300 до 600 МГц |
минус 153 дБ/мВт |
от 600 МГц до 1 ГГц |
минус 151 дБ/мВт |
от 1 до 2 ГГц |
минус 150 дБ/мВт |
от 2 до 2,5 ГГц |
минус 152 дБ/мВт |
2,5 до 3 ГГц |
минус 151 дБ/мВт |
3 до 3,6 ГГц |
минус 148 дБ/мВт |
3,5 до 8,4 ГГц |
минус 148 дБ/мВт |
опция 544 |
минус 145 дБ/мВт |
8,3 до 13,6 ГГц |
минус 147 дБ/мВт |
опция 544 |
минус 147 дБ/мВт |
13,5 до 17,1 ГГц |
минус 141 дБ/мВт |
17,0 до 20,0 ГГц |
минус 142 дБ/мВт |
20,0 до 26,5 ГГц |
минус 135 дБ/мВт |
26,4 до 34,5 ГГц |
минус 141 дБ/мВт |
34,4 до 44,0 ГГц |
минус 135 дБ/мВт |
Предусилитель включен/преселектор | |
включен | |
1 кГц |
минус119 дБ/мВт |
9 кГц |
минус143 дБ/мВт |
100 кГц |
минус154 дБ/мВт |
от 1 до 2 МГц |
минус166 дБ/мВт |
от 2 до 30 МГц |
минус158 дБ/мВт |
от 30 до 600 МГц |
минус159 дБ/мВт |
600 до 800 МГц |
минус157 дБ/мВт |
от 800 МГц до 1 ГГц |
минус158 дБ/мВт |
от 1 до 2 ГГц |
минус156 дБ/мВт |
от 2 до 2,75 ГГц |
минус160 дБ/мВт |
от 2,75 до 3,6 ГГц |
минус157 дБ/мВт |
от 3,5 до 8,4 ГГц |
минус164 дБ/мВт |
опция 544 |
минус161 дБ/мВт |
от 8,3 до 13,6 ГГц |
минус162 дБ/мВт |
опция 544 |
минус161 дБ/мВт |
от 13,5 до 17,1 ГГц |
минус160 дБ/мВт |
от 17,0 до 20,0 ГГц |
минус158 дБ/мВт |
от 20,0 до 26,5 ГГц |
минус155 дБ/мВт |
от 26,4 до 34,5 ГГц |
минус156 дБ/мВт |
от 34,4 до 44,0 ГГц |
минус 150 дБ/мВт |
Неравномерность амплитудно- |
Предусилитель и преселектор выключены |
частотной характеристики (А) |
от 20 кГц до 10 МГц ±0,6 |
относительно опорной частоты 50 |
от 10 МГц до 3,6 ГГц ±0,65 |
МГц, настроенном преселекторе, на |
от 3,5 до 8,4 ГГц ±1,5 |
частотах, дБ |
от 8,3 до 13,6 ГГц ±1,5 |
При ослаблении входного аттенюатора |
от 13,5 до 17,1 ГГц ±1,5 |
10 дБ и выключенном предусилителе |
от 17,0 до 18,0 ГГц ±1,5 от 18,0 до 22,0 ГГц ±1,7 |
Характеристика |
Значение |
от 22,0 до 26,5 ГГц ±1,7 от 26,4 до 34,5 ГГц ±2,5 от 34,4 до 44,0 ГГц ±3,2 предусилитель включен, преселектор выключен (ослабление 0 дБ) от 100 Гц до 3,6 ГГц ±0,75 от 3,5 до 8,4 ГГц ±1,85 от 8,3 до 13,6 ГГц ±1,95 от 13,5 до 17,1 ГГц ±1,8 от 17,0 до 18,0 ГГц ±2,0 от 18,0 до 22,0 ГГц ±2,85 от 22,0 до 26,5 ГГц ±2,6 от 26,4 до 34,5 ГГц ±3,0 от 34,4 до 44,0 ГГц ±4,1 Предусилитель выключен, преселектор включен (ослабление 0 дБ) от 20 Гц до 300 МГц ±0,65 от 300 МГц до 1 ГГц ±0,65 от 1 до 3,6 ГГц ±0,85 от 3,5 до 8,4 ГГц ±1,5 от 8,3 до 13,6 ГГц ±1,5 от 13,5 до 17,1 ГГц ±1,5 от 17,0 до 18,0 ГГц ±1,5 от 18,0 до 22,0 ГГц ±1,7 от 22,0 до 26,5 ГГц ±1,7 от 26,4 до 34,5 ГГц ±2,5 от 34,4 до 44,0 ГГц ±3,2 Предусилитель и преселектор включены (ослабление 0 дБ) от 1 кГц до 30 МГц ±0,8 от 30 до 300 МГц ±0,7 от 300 МГц до 1 ГГц ±0,65 от 1 до 2,75 ГГц ±0,95 от 2,75 до 3,6 ГГц ±1,15 от 3,5 до 8,4 ГГц ±1,85 от 8,3 до 13,6 ГГц ±1,95 от 13,5 до 17,1 ГГц ±1,8 от 17,0 до 18,0 ГГц ±2,0 от 18,0 до 22,0 ГГц ±2,85 от 22,0 до 26,5 ГГц ±2,6 от 26,4 до 34,5 ГГц ±3,0 от 34,4 до 44,0 ГГц ±4,1 |
Пределы допускаемой абсолютной |
Опции 503, 508, 526 |
Опция 544 |
погрешности измерений мощности (внутренний аттенюатор от 0 до 40 дБ, значения входного сигнала от 0 до минус 90 дБ/мВт, значение частоты полосы пропускания менее 3 МГц, рабочая температура от 200 до 300 °С, AC от 10 МГц до 26,5 ГГц, DC от 9 кГц до 40 ГГц), дБ: Предусилитель выключен/преселектор выключен от 1 кГц до 2 ГГц |
±0,50 |
±0,50 |
от 2 до 3,6 ГГц |
±0,60 |
±0,60 |
от 3,6 до 8 ГГц |
±0,80 |
±1,70 |
от 8 до 18 ГГц |
±1,10 |
±1,30 |
от 18 до 26,5 ГГц |
±1,60 |
±1,60 |
от 26,5 до 40 ГГц |
±1,70 | |
от 40 до 44 ГГц |
±2,30 | |
Предусилитель включен/преселектор выключен от 100 кГц до 2 ГГц |
±0,60 |
±0,60 |
от 2 до 3,6 ГГц |
±0,60 |
±0,60 |
от 3,6 до 8 ГГц |
±1,10 |
±1,80 |
от 8 до 18 ГГц |
±1,30 |
±1,30 |
от 18 до 26,5 ГГц |
±1,90 |
±1,90 |
от 26,5 до 40 ГГц |
±1,90 | |
от 40 до 44 ГГц |
±2,40 | |
Предусилитель выключен/преселектор включен от 9 кГц до 2 ГГц |
±0,50 |
±0,50 |
от 2 до 3,6 ГГц |
±0,50 |
±0,50 |
от 3,6 до 8 ГГц |
±0,80 |
±1,70 |
от 8 до 18 ГГц |
±1,10 |
±1,30 |
от 18 до 26,5 ГГц |
±1,60 |
±1,60 |
от 26,5 до 40 ГГц |
±1,70 | |
от 40 до 44 ГГц |
±2,30 | |
Предусилитель включен/преселектор включен 9 кГц до 2 ГГц |
±0,50 |
±0,50 |
от 2 до 3,6 ГГц |
±0,70 |
±0,70 |
от 3,6 до 8 ГГц |
±1,10 |
±1,80 |
от 8 до 18 ГГц |
±1,30 |
±1,30 |
от 18 до 26,5 ГГц |
±1,90 |
±1,90 |
от 26,5 до 40 ГГц |
±1,90 | |
от 40 до 44 ГГц |
±2,40 | |
Уровень фазового шума для центральной частоты 1 ГГц (при отстройке частоты) при температуре |
окружающего воздуха от 20 до 30 °С, дБн/Гц: 100 Гц 10 кГц 100 кГц 1 МГц |
минус 91 минус113 минус116 минус135 |
Гармонические искажения при значении уровня входной мощности минус 9 дБ/мВт и значении ослабления входного аттенюатора 6 дБ, дБ/мВт Предусилитель выключен/преселектор выключен |
45 |
от 10 МГц до 1.0 ГГц |
41 |
от 1,0 до 1,8 ГГц |
65 |
от 1,75 до 6,8 ГГц |
58 |
опция 544 от 6,8 до 11,0 ГГц |
55 |
от 11,0 до 13,25 ГГц |
50 |
от 13,2 до 22,0 ГГц (опция 544) |
44 |
Предусилитель выключен/преселектор включен от 10 до 30 МГц |
47 |
от 30 до 500 МГц |
57 |
от 500 МГц до 1ГГц |
46 |
от 1 до 1,6 ГГц |
58 |
от 1,6 до 1,8 ГГц |
46 |
от 1,75 до 6,8 ГГц |
65 |
опция 544 |
58 |
от 6,8 до 11 ГГц |
55 |
от 11 до 13,25 ГГц |
50 |
от 13,2 до 22 ГГц (опция 544) |
44 |
Интермодуляционные искажения третьего порядка при двух тонах минус 14 дБ/мВт и разнесением тонов более 5-кратной ширины полосы фильтра ПЧ, дБ/мВт Предусилитель выключен/преселектор выключен от 10 до 100 МГц |
12 |
от 100 до 400 МГц |
15 |
от 400 МГц до 1,7 ГГц |
16 |
от 1,7 до 3,6 ГГц |
16 |
от 3,5 до 8,4 ГГц |
15 |
от 8,3 до 13,6 ГГц |
15 |
от 13,5 до 26,5 ГГц |
10 |
от 26,4 до 44 ГГц |
10 |
Предусилитель выключен/преселектор включен |
от 10 до 30 МГц |
12 |
от 30 МГц до 1 ГГц |
12,5 |
от 1 до 1,5 ГГц |
12,5 |
от 1,5 до 3,6 ГГц |
14,5 |
от 3,5 до 8,4 ГГц |
15 |
от 8,3 до 13,6 ГГц |
15 |
от 13,5 до 26,5 ГГц |
10 |
от 26,4 до 44 ГГц (опция 544) |
10 |
Предусилитель включен/преселектор | |
включен | |
от 10 до 30 МГц |
минус 9 |
от 30 МГц до 1 ГГц |
минус 9 |
от 1 до 2 ГГц |
минус 4 |
от 2 до 3,6 ГГц |
минус 6 |
Габаритные размеры (длина х ширина х высота), мм, не более |
535x431x177 |
Масса (без опций), кг, не более |
24 |
Напряжение питания от сети переменного тока, В: | |
частотой 50, 60, 400 Гц |
от 100 до 120 |
частотой 50, 60 Гц |
от 220 до 240 |
Потребляемая мощность, В •А, не более |
450 |
Рабочие условия эксплуатации: температура окружающего воздуха, °С |
от плюс 5 до плюс 50 |
относительная влажность при |
95 |
температуре окружающего воздуха 40 °С, % атмосферное давление, кПа |
от 96 до 104 |
