Номер по Госреестру СИ: 72171-18
72171-18 Генераторы сигналов произвольной формы модульные
(M3201A)
Назначение средства измерений:
Генераторы сигналов произвольной формы модульные M3201A (далее - модули) предназначены для формирования электрических сигналов стандартных форм, а также сигналов произвольной формы, в том числе сигналов с аналоговой и векторной модуляцией.
Внешний вид.
Генераторы сигналов произвольной формы модульные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи -
ID в реестре СИ - 397674
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, M3201A,
Производитель
Изготовитель - Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd."
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 6
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1708 от 2018.08.20 Об утверждении типов средств измерений
Наличие аналогов СИ: Генераторы сигналов произвольной формы модульные (M3201A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49412-12 02.04.2017 |
Генераторы сигналов, E8663D Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
56192-14 17.01.2019 |
Осциллографы, DSA-X 92004Q, DSA-X 92504Q, DSA-X 93304Q, DSA-X 95004Q, DSA-X 96204Q, DSO-X 92004Q, DSO-X 92504Q, DSO-X 93304Q, DSO-X 95004Q, DSO-X 96204Q Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
56409-14 05.02.2019 |
Источники питания постоянного тока, N6900, N7900 Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
2 года |
|
56557-14 20.02.2019 |
Анализаторы спектра, N9010A, N9020A, N9038A, N9000A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
56650-14 24.01.2024 |
Измерители LCR высокочастотные, 4294А Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
56691-14 24.01.2024 |
Преобразователи измерительные, E9321A, E9322A, E9323A, E9325A, E9326A, E9327A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
56692-14 24.01.2024 |
Преобразователи измерительные, U2021XA, U2022XA Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
56694-14 24.01.2024 |
Блоки измерительные ваттметров термисторных, N432A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57163-14 |
Преобразователи измерительные, E4412A, E4413A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57386-14 05.04.2024 |
Блоки измерительные ваттметров, E4416A, E4417A, N1911A, N1912A, N1913A, N1914A, N8262A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57387-14 05.04.2024 |
Преобразователи измерительные, E9300A (Н24, Н25), E9301A, E9304A (Н18, Н19, Н20), E9300B, E9301B (Н01, Н50), E9300H, E9301H Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57571-14 16.05.2024 |
Преобразователи измерительные, U2000A, U2000B, U2000H, U2001A, U2001B, U2001H, U2002A, U2002H, U2004A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57572-14 04.06.2019 |
Измерители коэффициента шума, N8973A, N8974A, N8975A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
57788-14 02.07.2019 |
Источники питания постоянного тока, N8900 Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
2 года |
|
57974-14 23.07.2019 |
Преобразователи измерительные термисторные, 478A, 8478B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
58125-14 18.08.2019 |
Генераторы сигналов, N5181А, N5182А Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
58375-14 15.07.2024 |
Преобразователи измерительные термоэлектрические ваттметров поглощаемой мощности, N8481А, N8481B, N8481H, N8482A, N8482B, N8482H, N8485A, N8486AR, N8486AQ, N8487A, N8488A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
58479-14 26.08.2024 |
Осциллографы, 86100D с модулями 54754А, 83496В, 86105С, 86105D, 86107A, 86108A, 86108B, 86112A, 86115D, 86116C, 86117A, 86118A, N1045A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
58501-14 25.09.2019 |
Анализаторы полупроводниковых приборов, B1500A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
2 года |
|
60079-15 11.03.2020 |
Генераторы сигналов, N5173B, N5183A, N5183B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
60237-15 28.02.2025 |
Аттенюаторы ступенчатые ручные, 8494A, 8495A, 8496A, 8494B, 8495B, 8496B, 8495D Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
60239-15 28.02.2025 |
Аттенюаторы ступенчатые программируемые, 8494G, 8495G, 8496G, 8494H, 8495H, 8496H, 8495K, 8497K, 84904K, 84906K, 84907K, 84904L, 84906L, 84907L, 84904M, 84905M, 84908M Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
60449-15 14.04.2020 |
Осциллографы, DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
60450-15 14.04.2020 |
Осциллографы цифровые, DSOX6002A, MSOX6002A, DSOX6004A, MSOX6004A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
60766-15 28.02.2025 |
Аттенюаторы, 8491А, 8491В, 8493А, 8493В, 8493С, 8498А, 8490D, 8490G Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
61315-15 11.08.2021 |
Анализаторы цепей векторные, E5063A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
61316-15 11.08.2021 |
Анализаторы цепей векторные, E5061B, E5072A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
61324-15 11.08.2021 |
Осциллографы, DSOZ204A, DSAZ204A, DSOZ254A, DSAZ254A, DSOZ334A, DSAZ334A, DSOZ504A, DSAZ504A, DSOZ594A, DSAZ594A, DSOZ634A, DSAZ634A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
61456-15 01.09.2021 |
PXIe генераторы сигналов, M9380A, M9381A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
61520-15 01.09.2021 |
Анализаторы логические с модулями, 16901A и 16902B (анализаторы) 16851A, 16852A, 16853A, 16854A, 16910A, 16911A, 16950B, 16951B, 16962A (модули) Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62362-15 18.11.2025 |
Измерители RLC, E4990A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62363-15 18.11.2025 |
Измерители RLC, E4982A, E4991B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62364-15 18.11.2025 |
Измерители RLC, E4980A, E4980AL Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62724-15 16.12.2020 |
Осциллографы цифровые, DSO9064A, MSO9064A, DSO9104A, MSO9104A, DSO9254A, MSO9254A, DSO9404A, MSO9404A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62725-15 16.12.2020 |
Осциллографы цифровые, DSO7012B, DSO7014B, MSO7012B, MSO7014B, DSO7032B, DSO7034B, MSO7032B, MSO7034B, DSO7052B, DSO7054B, MSO7052B, MSO7054B, DSO7104B, MSO7104B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62726-15 16.12.2020 |
Анализаторы электрических цепей векторные, E5071C Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62979-15 31.12.2020 |
Анализаторы цепей векторные, Е5080А Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
63205-16 17.02.2021 |
Комплексы измерительные, N5531S Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
63371-16 11.03.2021 |
Мультиметры цифровые, 34465А, 34470А Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
64453-16 29.06.2021 |
Анализаторы сигналов, N9038A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
64455-16 29.06.2021 |
Аудиоанализаторы, U8903В Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
64456-16 29.06.2021 |
Осциллографы, DSOV084A, DSAV084A, MSOV084A, DSOV134A, DSAV134A, MSOV134A, DSOV164A, DSAV164A, MSOV164A, DSOV204A, DSAV204A, MSOV204A, DSOV254A, DSAV254A, MSOV254A, DSOV334A, DSAV334A, MSOV334A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
64457-16 29.06.2021 |
Анализаторы электрических цепей векторные модульные, М9370А, М9371А, М9372А, М9373А, М9374А, М9375А Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
66559-17 |
Аттенюаторы управляемые ступенчатые, J7211A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
72169-18 |
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные, M9195B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
72170-18 |
Мультиметры цифровые модульные , M9181A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
72171-18 |
Генераторы сигналов произвольной формы модульные, M3201A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
74846-19 |
Измеритель мощности с преобразователями мощности и блоком измерительным, N8488A (преобразователи мощности) и N1914A (блок измерительный) Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
74562-19 |
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные, M9195B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.
Кто поверяет Генераторы сигналов произвольной формы модульные (M3201A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 6 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Генераторы сигналов произвольной формы модульные (M3201A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
9000 | 9000 |
Программное обеспечение
Программное обеспечение (драйвер “SD1 SFP”) служит для управления режимами задания параметров и функций генерируемых сигналов. Драйвер устанавливается на внешний контроллер с шиной PXIe в базовом блоке (шасси).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
SD1 SFP |
|
Номер версии (идентификационный номер) |
2.01.17 и выше |
Знак утверждения типа
Знак утверждения типананосится на боковую панель корпуса модулей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Генераторы сигналов произвольной формы Keysight M32XXA-M33XXA. Руководство пользователя».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к генераторам сигналов произвольной формы модульным M3201AГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015. ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 140-2 до 2-109 Гц
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
Поверка
Поверкаосуществляется по документу М3201А/МП-2018 «ГСИ. Генераторы сигналов произвольной формы модульные M3201A. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 27.06.2018 г.
Основные средства поверки:
-
- частотомер электронно-счетный Keysight 53131A, регистрационный номер 26211-03;
-
- мультиметр цифровой Keysight 34461A, регистрационный номер 54848-13;
-
- осциллограф цифровой Keysight DSO-X 4052A, регистрационный номер 53386-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится боковую панель корпуса модулей в виде наклейки и/или на свидетельство о поверке.
Изготовитель
Компания “Keysight Technologies Microwave Products (M) Sdn. Bhd.”, Малайзия
Адрес: Bayan Lepas Free Industrial Zone, 11900, Penang, Malaysia
Тел. +60-04-643-0611, Факс +60-04-641-5091, E-mail tmo_russia@keysight.com
Заявитель
Общество с ограниченной ответственностью «КОМПАНИЯ «НТНК»
(ООО «КОМПАНИЯ «НТНК»)
Адрес: 115191, г. Москва, Холодильный пер., д.3, корп.1 стр. 4
Тел./Факс: +7 (495) 952-02-89, E-mail info@ntnk.ru
Испытательный центр
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5 Тел./факс: +7 (495) 926-71-85
Web-сайт: http://www.actimaster.ru
E-mail post@actimaster.ru
Принцип действия основан на прямом цифровом синтезе с использованием цифроаналоговых преобразователей, схем частотной, фазовой, амплитудной и векторной модуляции, и опорного задающего генератора.
Модули устанавливаются в слот PXIe базового блока (шасси). Шасси и устанавливаемый в него контроллер поставляются по отдельному заказу.

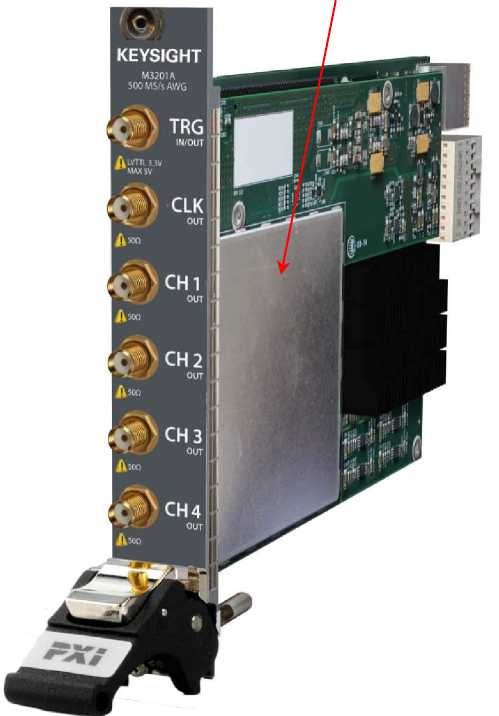

Общий вид модулей с указанием места нанесения знака утверждения типа и знака поверки показан на рисунке 1. На панелях модулей отсутствуют элементы регулировки и подстройки, специальных мер защиты от несанкционированного доступа не требуется.
место нанесения знака утверждения типа и знака поверки
Рисунок 1 - Общий вид модулей
представлены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов |
4 |
|
Максимальная частота дискретизации, Гц |
500 |
|
Стандартные формы напряжения: постоянное, синусоидальное, пилообразное, прямоугольное | |
|
Диапазон частот, МГц |
от 0 до 200 |
|
Пределы допускаемой относительной погрешности установки частоты сигнала |
±1М0-4 |
|
Выходное сопротивление, Ом |
50 |
|
Диапазон выходного напряжения, В |
±1,5 |
|
Разрешение по напряжению, бит |
16 |
|
Пределы допускаемой абсолютной погрешности установки постоянного напряжения и постоянного напряжения смещения U=, В |
±(0,0ГЦ= + 0,001) |
|
Пределы допускаемой абсолютной погрешности установки амплитуды синусоидального напряжения на частоте 1 кГц Up, В |
±(0,0TUp + 0,001) |
|
Неравномерность АЧХ на частотах до 150 МГц, %, не более |
10 |
|
Верхняя частота полосы пропускания (по уровню 0,707), МГц |
200 |
|
Длительность фронтов сигнала прямоугольной формы с амплитудой 1,2 В и частотой 1 МГц, нс, не более |
7,0 |
Таблица 3 - Основные технические характеристики
|
Тип выходных разъемов |
SMA(f) | ||
|
Потребляемая мощность от шасси PXI, Вт, не более |
30 | ||
|
Г абаритные размеры, мм |
глубина |
толщина |
высота |
|
216 |
20 |
130 | |
|
Масса, г, не более |
350 | ||
|
Потребляемая мощность от шасси, Вт, не более |
30 | ||
|
Рабочие условия применения | |||
|
температура окружающего воздуха, °C |
23 ±5 | ||
|
относительная влажность воздуха, % |
от 30 до 70 (без конденсата) | ||
|
Электромагнитная совместимость |
по ГОСТ Р МЭК 61326-1-2014 | ||
