ПРИКАЗ.
О переоформлении свидетельства об утверждении типа средств измерений
О внесении изменений в описание типа СИ
Газоанализаторы стационарные Газконтроль
Приказы по основной деятельности по агентству Вн. Приказ № 1194 от 14.07.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ14 июля 2020 г. к- 1194
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 66559 «Газоанализаторы стационарные Газконтроль» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Энергоприбор» от 9 января 2020 г. № ЭП/200009 и № ЭП/200010 приказываю:
-
1. Внести изменения в описание типа на газоанализаторы стационарные Газконтроль, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 67991-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 144-221-2016 с изменением № 1 «ГСИ. Газоанализаторы стационарные Газконтроль. Методика поверки», утвержденному ФГУП «УНИИМ» 9 января 2020 г.
-
3. Переоформить свидетельство об утверждении типа № 66559 «Газоанализаторы стационарные Газконтроль», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 67991-17, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю .Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
f ....... л
Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Сертификат; Q0E1036E1BO7E0FB80EA118900BC86DO90 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020
<________________________________/Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «14» июля 2020 г. № 1194
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы стационарные Газконтроль
Назначение средства измеренийГазоанализаторы стационарные Газконтроль (далее - газоанализаторы) предназначены для измерений и передачи информации о массовой концентрации и (или) объемной доли горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов), токсичных газов, летучих органических соединений и кислорода в воздухе рабочей зоны, технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах; и подачи предупредительной сигнализации о превышении установленных пороговых значений.
Описание средства измеренийПринцип действия газоанализаторов оптический, термокаталитический, электрохимический, фотоионизационный.
Газоанализаторы являются одноканальными стационарными автоматическими приборами непрерывного действия со сменными сенсорами, выполняющие следующие функции:
-
- измерение объемных долей или массовой концентрации горючих и токсичных газов довзрывоопасных концентраций (по ГОСТ 12.1.005-88);
-
- выдачу унифицированного токового сигнала от 4 до 20 мА, пропорционального измеряемой концентрации (для исполнения Газконтроль-01, Газконтроль-03, Газконтроль-04);
-
- выдачу ненормированного сигнала в мВ (для исполнения Газконтроль-02 и для выносного термокаталитического сенсора НТ);
-
- выдачу цифровых сигналов по протоколам RS-485 (с протоколом MODBUS RTU), HART и E-WIRE (опции оснащаются по заказу).
Газоанализаторы имеют 4 исполнения, отличающиеся исполнением корпуса и индикацией: Газконтроль-01 имеет индикацию в виде светодиода состояния, Газконтроль-02 выполнен в корпусе без индикации, Газконтроль-03 - светодиод состояния и цифровой четырехразрядный дисплей, Газконтроль-04 - графический OLED-дисплей.
Конструктивно газоанализаторы состоят из корпуса, в который помещены сенсор (IR-инфракрасный, CT-термокаталитический, EC-электрохимический, FR-инфракрасный на хладоны, FD-фотоионизационный), переходная плата и плата преобразования. В качестве источников ионизации используются криптоновая ультрафиолетовая лампа и аргоновая лампа. Сенсоры имеют встроенную энергонезависимую память, хранящую градуировочные характеристики, наименование измеряемого компонента, поправочные коэффициенты, диапазон измерения. Настройка прибора после замены сенсора на идентичный не требуется.
Дополнительно (по заказу) газоанализаторы могут иметь реле: АВАРИЯ, ПОРОГ1, ПОРОГ2, ПОРОГ3 (для моделей, предназначенных для измерения аммиака) с характеристиками: максимальный ток до 10 А, напряжение постоянного тока 24 В, интерфейс HART, модуль беспроводной передачи (частота 2,4 ГГц по протоколу E-WIRE), модуль батарейного питания, выносной чувствительный элемент (до 30 м), термокаталитический чувствительный элемент (сенсор) HT для применения в средах с температурой окружающего воздуха до плюс 150 °С.
По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха газоанализаторы соответствуют исполнению Д3 по ГОСТ Р 52931-2008.
Газоанализаторы могут использоваться в составе газоаналитических систем или в качестве самостоятельного изделия.
Общий вид газоанализаторов, схема пломбировки от несанкционированного доступа представлены на рисунках 1-5.
место пломбирования
кация с
Рисунок 2

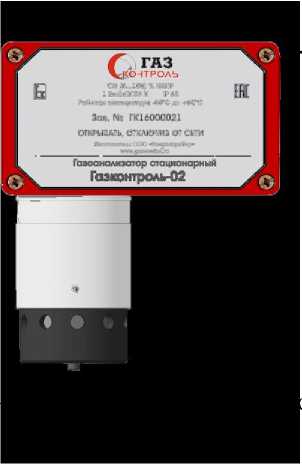

Рисунок 1 - Общий вид газоанализаторов Газконтроль-01, ЯИНЯН выносным сенсором, моноблочное исполнение
в Газконтроль-02
место пломбирования
место пломбирования
Рисунок 3 - Общий вид газоанализаторов Газконтроль
выносным сенсором, моноблочное исполнение
-03, слева направо: модификация с
место пломбирования

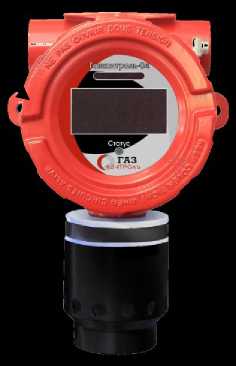

Рисунок 4 - Общий вид газоанализатора Газконтроль-04, слева направо: модификация с выносным сенсором, моноблочное исполнение
место пломбирования

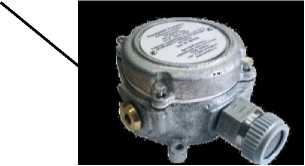

Рисунок 5 - Общий вид выносного термокаталитического сенсора HT
Защита программного обеспечения газоанализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по P 50.2.077-2014.
Идентификационные данные встроенного программного обеспечения газоанализаторов указаны в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
газоанализаторов
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Gascontrol.bin |
|
Номер версии (идентификационный номер ПО), не ниже |
V 1.001 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Диапазоны измерений объемной доли определяемых компонентов и пределы
допускаемой основной абсолютной погрешности газоанализаторов с инфракрасным сенсором (IR)
|
Определяемый компо-нент1 |
Модификация сенсора |
Диапазон показаний2 объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого 3 компонента3 |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
5 |
|
Метан CH4 |
IR-CH4-100T |
от 0 до 4,4 % (от 0 до 100 % НКПР3) |
от 0 до 2,2 % включ. (от 0 до 50 % НКПР включ.) |
±0,132 % (±3 % НКПР) |
|
св. 2,2 до 4,4 % (св. 50 до 100 % НКПР) |
±(0,058'X+0,004) % (±(0,062-X-0,1) % НКПР)4 | |||
|
IR-CH4-50T |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,132 % (±3 % НКПР) | |
|
IR-CH4-100 |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
от 0 до 2,2 % включ. (от 0 до 50 % НКПР включ.) |
±0,22 % (±5 % НКПР) | |
|
св. 2,2 до 4,4 % (св. 50 до 100 % НКПР) |
±(0,02'X+0,176) % (±(0,02-X+4) % НКПР)4 | |||
|
IR-CH4-50 |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,22 % (±5 % НКПР) | |
|
IR-CH4-100% |
от 0 до 100 % |
от 0 до 100 % |
±10 % отн. | |
|
Сумма углеводородов по метану CxHy |
IR-CxHy-100T |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
от 0 до 2,2 % включ. (от 0 до 50 % НКПР включ.) |
±0,132 % (±3 % НКПР) |
|
св. 2,2 до 4,4 % (св. 50 до 100 % НКПР) |
±(0,058'X+0,004) % (±(0,062'X-0,1) % НКПР)4 |
|
1 |
2 |
3 |
4 |
5 |
|
Сумма углеводородов по метану CxHy |
IR-CxHy-100 |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
от 0 до 2,2 % включ. (от 0 до 50 % НКПР включ.) |
±0,22 % (±5 % НКПР) |
|
св. 2,2 до 4,4 % (св. 50 до 100 % НКПР) |
±(0,02'X+0,176) % (±(0,02-X+4) % НКПР)4 | |||
|
Этилен C2H4 |
IR-C2H4-50T |
от 0 до 2,3 % (от 0 до 100 % НКПР) |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,07 % (±3 % НКПР) |
|
IR-C2H4-50 |
от 0 до 2,3 % (от 0 до 100 % НКПР) |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,115 % (±5 % НКПР) | |
|
Пропан C3H8 |
IR-C3H8-100T |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0,85 % включ. (от 0 до 50 % НКПР включ.) |
±0,051 % (±3 % НКПР) |
|
св. 0,85 до 1,70 % (св. 50 до 100 % НКПР) |
±(0,061-X+0,001) % (±(0,062-X-0,1) % НКПР)4 | |||
|
IR-C3H8-100 |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0,85 % включ. (от 0 до 50 % НКПР включ.) |
±0,085 % (±5 % НКПР) | |
|
св. 0,85 до 1,70 % (св. 50 до 100 % НКПР) |
±(0,02'X+0,068) % (±(0,02'X+4) % НКПР)4 | |||
|
IR-C3H8-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085% (±5 % НКПР) | |
|
Сумма углеводородов по пропану CxHy |
IR-CxHy-100T |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0,85 % включ. (от 0 до 50 % НКПР включ.) |
±0,051 % (±3 % НКПР) |
|
св. 0,85 до 1,7 % (св. 50 до 100 % НКПР) |
±(0,061'X+0,001) % (±(0,062'X-0,1) % НКПР)4 | |||
|
IR-CxHy-100 |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0,85 % включ. (от 0 до 50 % НКПР включ.) |
±0,085% (±5 % НКПР) | |
|
св. 0,85 до 1,7 % (св. 50 до 100 % НКПР) |
(0,02'X+0,068) % (±(0,02'X+4) % НКПР)4 | |||
|
Бутан C4H10 |
IR-C4H10-50T |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,04 % (±3 % НКПР) |
|
IR-C4H10-50 |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
Изобута н i-C4Hio |
IR-i-C4H10- 50Т |
от 0 до 1,3 % (от 0 до 100 % НКПР) |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,04 % (±3 % НКПР) |
|
IR-i-C4H1o-50 |
от 0 до 1,3 % (от 0 до 100 % НКПР) |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
Пентан С5Н12 |
Ж-С5Н12-50Т |
от 0 до 1,1 % (от 0 до 100% НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,04 % (±3 % НКПР) |
|
IR-C5H12-50 |
от 0 до 1,1 % (от 0 до 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
Циклопе н-тан С5Н10 |
Ж-С5Н10-50Т |
от 0 до 1,4 % (от 0 до 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,04 % (±3 % НКПР) |
|
Ж-С5Н10-50 |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
Гексан C6H14 |
Ж-СбНм-50Т |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
IR-C6H14-50 |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
Циклоге ксан СбН12 |
Ж-СбН12-50Т |
от 0 до 1,0 % (от 0 до 100% НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
Ж-СбН12-50 |
от 0 до 1,0 % (от 0 до 100% НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±3 % НКПР) | |
|
Этан C2H6 |
Ж-С2Н6-50Т |
от 0 до 2,4 % (от 0 до 100% НКПР) |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,08 % (±3 % НКПР) |
|
IR-C2H6-50 |
от 0 до 2,4 % (от 0 до 100% НКПР) |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) | |
|
Метанол СНзОН |
IR-СНзОН- 50Т |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
±0,18 % (±3 % НКПР) |
|
Ж-СНзОН-50 |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
±0,30 % (±5 % НКПР) | |
|
Пары нефте-продук-тов5 |
1И-СН-ПН-50 |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
|
Бензол СбНб |
Ж-СбНб-50Т |
от 0 до 1,2 % (от 0 до 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
Ж-СбНб-50 |
от 0 до 1,2 % (от 0 до 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
Пропиле н (пропен) СзНб |
Ж-СзН>-50Т |
от 0 до 2,0 % (от 0 до 100 % НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,06 % (±3 % НКПР) |
|
Ж-СзН>-50 |
от 0 до 2,0 % (от 0 до 100 % НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) | |
|
Этанол С2Н5ОН |
IR- С2Н5ОН- 50Т |
от 0 до 3,1 % (от 0 до 100 % НКПР) |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,1 % (±3 % НКПР) |
|
IR- С2Н5ОН- 50 |
от 0 до 3,1 % (от 0 до 100 % НКПР) |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,16 % (±5 % НКПР) | |
|
Гептан С7Н16 |
1И-С7Н16-50Т |
от 0 до 0,85 % (от 0 до 100 % НКПР) |
от 0 до 0,425 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
1И-С7Н16-50 |
от 0 до 0,85 % (от 0 до 100 % НКПР) |
от 0 до 0,425 % (от 0 до 50 % НКПР) |
±0,04 % (±5 % НКПР) | |
|
Оксид этилена С2Н4О |
Ж-С2Н4О-50Т |
от 0 до 2,6 % (от 0 до 100% НКПР) |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,08 % (±3 % НКПР) |
|
Ж-С2Н4О-50 |
от 0 до 2,6 % (от 0 до 100% НКПР) |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,13 % (±5 % НКПР) | |
|
Диоксид углерода СО2 |
1И-СО2-5 |
от 0 до 5,0 % |
от 0 до 2,5 % включ. |
±0,125 % |
|
св. 2,5 до 5,0 % |
±(0,0028'X+0,118)4 % | |||
|
Ацетон СНзСО СН3 |
IR- СН3СОСН3- 50Т |
от 0 до 2,5 % (от 0 до 100 % НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,075 % (±3 % НКПР) |
|
IR- СН3СОСН3-50 |
от 0 до 2,5 % (от 0 до 100 % НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,125 % (±5 % НКПР) | |
|
Изобути лен i-C4H8 |
Ж4-С4Н8-50Т |
от 0 до 1,6 % (от 0 до 100 % НКПР) |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,05 % (±3 % НКПР) |
|
IR-i-C4H8-50 |
от 0 до 1,6 % (от 0 до 100 % НКПР) |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,08 % (±5 % НКПР) | |
|
Изопрен С5Н8 |
IR-C4I8-50T |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,05% (±3 % НКПР) |
|
Ж-С5Н8-50 |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
Ацетиле н С2Н2 |
IR-C2H2-50T |
от 0 до 2,3 % (от 0 до 100 % НКПР) |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,07 % (±3 % НКПР) |
|
IR-C2H2-50 |
от 0 до 2,3 % (от 0 до 100 % НКПР) |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,115 % (±5 % НКПР) | |
|
Акрилон итрил C3H3N |
IR-C3H3N-50T |
от 0 до 2,8 % (от 0 до 100 % НКПР) |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,04 % (±3 % НКПР) |
|
IR-C3H3N-50 |
от 0 до 2,8 % (от 0 до 100 % НКПР) |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,14 % (±5 % НКПР) | |
|
Толуол С7Н8 |
IR-C7H8-50T |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
IR-C7H8-50 |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
Этилбен зол С8Н10 |
IR-C8H1O-50T |
от 0 до 0,8 % (от 0 до 100 % НКПР) |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
IR-C8H1O-50 |
от 0 до 0,8 % (от 0 до 100 % НКПР) |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,04 % (±5 % НКПР) | |
|
н-октан С8Н18 |
IR-C8H18-50T |
от 0 до 0,8 % (от 0 до 100 % НКПР) |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,024 % (±3 % НКПР) |
|
IR-C8H18-50 |
от 0 до 0,8 % (от 0 до 100 % НКПР) |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,04 % (±5 % НКПР) | |
|
Этилаце тат С4Н8О2 |
IR-C4H8O2- 50Т |
от 0 до 2,0 % (от 0 до 100 % НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,06 % (±3 % НКПР) |
|
IR-C4H8O2-50 |
от 0 до 2,0 % (от 0 до 100 % НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) | |
|
Бутилац етат С6Н12О2 |
IR-C6H12O2- 50Т |
от 0 до 1,2 % (от 0 до 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
IR-C6H12O2-50 |
от 0 до 1,2 % (от 0 до 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
метил-третбути ловый эфир С5Н12О |
Ж-С5Н12О-50 |
от 0 до 1,5 % (от 0 до 100 % НКПР) |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,075 % (±5 % НКПР) |
|
параксилол п-С8Н10 |
1И-п-С8Н10-50 |
от 0 до 0,9 % (от 0 до 100 % НКПР) |
от 0 до 0,45 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
ортоксилол о-С8Н10 |
1И-о-С8Н10-50 |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
2-пропа-нол С3Н8О |
Ж-СзН8О-50 |
от 0 до 2,0 % (от 0 до 100 % НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) |
| ||||
Таблица 3 - Диапазоны измерений объемной доли определяемых компонентов и пределы допускаемой основной абсолютной погрешности газоанализаторов с термокаталитическим сенсором (СТ)
|
Определяем ый компонент1 |
Модификац ия сенсора |
Диапазон показаний2 объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
5 |
|
Метан CH4 |
СТ-СН4-50Т |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,13 % (±3 % НКПР) |
|
CT-CH4-50 |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,22 % (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
Сумма углеводород ов по метану СхНу |
CT-СхНу- 50Т |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,13 % (±3 % НКПР) |
|
СТ-СхНу-50 |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,22 % (±5 % НКПР) | |
|
Этилен C2H4 |
CT-C2H4- 50Т |
от 0 до 2,3 % (от 0 до 100 % НКПР) |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,07 % (±3 % НКПР) |
|
CT-C2H4-50 |
от 0 до 2,3 % (от 0 до 100 % НКПР) |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,115 % (±5 % НКПР) | |
|
Пропан C3H8 |
CT-C3H8- 50Т |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,05 % (±3 % НКПР) |
|
СТ-СзН8-50 |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Сумма углеводород ов по пропану СхНу |
CT-СхНу- 50Т |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,05 % (±3 % НКПР) |
|
СТ-СхНу-50 |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,09 % (±5 % НКПР) | |
|
Бутан C4H10 |
CT-C4H10- 50Т |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
CT-C4H10-50 |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
Изобутан i-C4Hio |
CT-i-C4H10- 50Т |
от 0 до 1,3 % (от 0 до 100 % НКПР) |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,04 % (±3 % НКПР) |
|
CT-i-C4H10- 50 |
от 0 до 1,3 % (от 0 до 100 % НКПР) |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
Пентан C5H12 |
СТ -C5H12-50Т |
от 0 до 1,1 % (от 0 до 100% НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,04 % (±3 % НКПР) |
|
СТ -C5H12-50 |
от 0 до 1,1 % (от 0 до 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
Циклопента н С5Н10 |
СТ-С5Н10- 50Т |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
СТ-С5Н10-50 |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
Гексан C6H14 |
CT-C6H14- 50Т |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
CT-C6H14-50 |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
Циклогексан СбН12 |
СТ-С6Н12- 50Т |
от 0 до 1,0 % (от 0 до 100% НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
СТ-СбН12-50 |
от 0 до 1,0 % (от 0 до 100% НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±3 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
Этан C2H6 |
CT-C2H6- 50Т |
от 0 до 2,4 % (от 0 до 100% НКПР) |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,08 % (±3 % НКПР) |
|
CT-C2H6-50 |
от 0 до 2,4 % (от 0 до 100% НКПР) |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) | |
|
Метанол СНзОН |
СТ-СН3ОН- 50Т |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
±0,09 % (±3 % НКПР) |
|
СТ-СН3ОН- 50 |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
±0,15 % (±5 % НКПР) | |
|
Бензол СбНб |
СТ-СбНб- 50Т |
от 0 до 1,2 % (от 0 до 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
СТ-СбНб-50 |
от 0 до 1,2 % (от 0 до 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
Пропилен (пропен) СзНб |
СТ-СзНб- 50Т |
от 0 до 2,0 % (от 0 до 100 % НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,06 % (±3 % НКПР) |
|
СТ-СзНб-50 |
от 0 до 2,0 % (от 0 до 100 % НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) | |
|
Этанол С2Н5ОН |
СТ-С2Н5ОН- 50Т |
от 0 до 3,1 % (от 0 до 100 % НКПР) |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,09 % (±3 % НКПР) |
|
СТ-С2Н5ОН- 50 |
от 0 до 3,1 % (от 0 до 100 % НКПР) |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,16 % (±5 % НКПР) | |
|
Гептан С7Н16 |
СТ-С7Н16- 50Т |
от 0 до 0,85 % (от 0 до 100 % НКПР) |
от 0 до 0,425 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
СТ-С7Н16-50 |
от 0 до 0,85 % (от 0 до 100 % НКПР) |
от 0 до 0,425 % (от 0 до 50 % НКПР) |
±0,04 % (±5 % НКПР) | |
|
Оксид этилена С2Н4О |
СТ-С2Н4О- 50Т |
от 0 до 2,6 % (от 0 до 100% НКПР) |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,078 % (±3 % НКПР) |
|
СТ-С2Н4О- 50 |
от 0 до 2,6 % (от 0 до 100% НКПР) |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,13 % (±5 % НКПР) | |
|
Ацетон СН3СОСН3 |
CT- СН3СОСН3- 50Т |
от 0 до 2,5 % (от 0 до 100 % НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,075 % (±3 % НКПР) |
|
CT- СН3СОСН3- 50 |
от 0 до 2,5 % (от 0 до 100 % НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,125 % (±5 % НКПР) | |
|
Водород Н2 |
СТ-Н2-50Т |
от 0 до 4,0 % (от 0 до 100 % НКПР) |
от 0 до 2,0 % (от 0 до 50 % НКПР) |
±0,12 % (±3 % НКПР) |
|
СТ-Н2-50 |
от 0 до 4,0 % (от 0 до 100 % НКПР) |
от 0 до 2,0 % (от 0 до 50 % НКПР) |
±0,2 % (±5 % НКПР) | |
|
Изобутилен i-C4H8 |
CT-i-C4H8- 50Т |
от 0 до 1,6 % (от 0 до 100 % НКПР) |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,048 % (±3 % НКПР) |
|
CT-i-C4H8- 50 |
от 0 до 1,6 % (от 0 до 100 % НКПР) |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,08 % (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
Изопрен С5Н8 |
СТ-С5Н8- 50Т |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,05% (±3 % НКПР) |
|
СТ-С5Н8- 50Т |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Ацетилен С2Н2 |
СТ-С2Н2- 50Т |
от 0 до 2,3 % (от 0 до 100 % НКПР) |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,07 % (±3 % НКПР) |
|
СТ-С2Н2-50 |
от 0 до 2,3 % (от 0 до 100 % НКПР) |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,115 % (±5 % НКПР) | |
|
Акрилонитр ил C3H3N |
СТ-СзНз^ 50Т |
от 0 до 2,8 % (от 0 до 100 % НКПР) |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,084 % (±3 % НКПР) |
|
СТ-СзНз^ 50 |
от 0 до 2,8 % (от 0 до 100 % НКПР) |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,14 % (±5 % НКПР) | |
|
Толуол С7Н8 |
СТ-С7Н8- 50Т |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
СТ-С7Н8-50 |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
Этилбензол С8Н10 |
СТ-С8Н10- 50Т |
от 0 до 0,8 % (от 0 до 100 % НКПР) |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
СТ-С8Н1О-50 |
от 0 до 0,8 % (от 0 до 100 % НКПР) |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,04 % (±5 % НКПР) | |
|
н-октан С8Н18 |
СТ-С8Н18- 50Т |
от 0 до 0,8 % (от 0 до 100 % НКПР) |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,024 % (±3 % НКПР) |
|
СТ-С8Н18-50 |
от 0 до 0,8 % (от 0 до 100 % НКПР) |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,04 % (±5 % НКПР) | |
|
Этилацетат С4Н8О2 |
СТ-С4Н8О2- 50Т |
от 0 до 2,0 % (от 0 до 100 % НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,06 % (±3 % НКПР) |
|
СТ-С4Н8О2- 50 |
от 0 до 2,0 % (от 0 до 100 % НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) | |
|
Бутилацетат С6Н12О2 |
СТ-С6Н12О2- 50Т |
от 0 до 1,2 % (от 0 до 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
СТ-С6Н12О2- 50 |
от 0 до 1,2 % (от 0 до 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
метилтретбутилов ый эфир С5Н12О |
СТ-С5Н12О- 50 |
от 0 до 1,5 % (от 0 до 100 % НКПР) |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,075 % (±5 % НКПР) |
|
пара-ксилол П-С8Н10 |
СТ-П-С8Н10- 50 |
от 0 до 0,9 % (от 0 до 100 % НКПР) |
от 0 до 0,45 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
орто-ксилол о-С8Н10 |
СТ-о-С8Н1о- 50 |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
Изопропило вый спирт С3Н8О |
СТ-С3Н8О- 50 |
от 0 до 2,0 % (от 0 до 100 % НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) |
| ||||
Таблица 4 - Диапазоны измерений объемной доли и массовой концентрации определяемых компонентов и пределы допускаемой основной погрешности газоанализаторов с электрохимическим сенсором (ЕС)
|
Определяемый компонент1) |
Модификация сенсора |
Диапазон измерений (ДИ)2) определяемого компонента |
Пределы до основной пог |
пускаемой решности, % | |
|
объемной доли, % (млн-1) |
массовой концентрации, мг/м3 |
приведенной к ВПИ |
относи тельной | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Сероводород НзБ |
ЕС-Н2Б-7,1 |
от 0 до 7,1 млн-1 |
от 0 до 10,0 |
±15 |
- |
|
ЕС-Н2Б-20 |
от 0 до 10 млн-1 включ. |
от 0 до 14,2 включ. |
±10 |
- | |
|
св. 10 до 20 млн-1 |
св. 14,2 до 28,4 |
- |
±10 | ||
|
ЕС-Н2Б-50 |
от 0 до 5 млн-1 включ. |
от 0 до 7,1 включ. |
±15 |
- | |
|
св. 5 до 50 млн-1 |
св. 7,1 до 71 |
- |
±15 | ||
|
ЕС-Н2Б-100 |
от 0 до 10 млн-1 включ. |
от 0 до 14,2 включ. |
±15 |
- | |
|
св. 10 до 100 млн-1 |
св. 14,2 до 142 |
- |
±15 | ||
|
Оксид этилена C2H4O |
EC-C2H4O-5 |
от 0 до 0,5 млн-1 включ. |
от 0 до 0,915 включ. |
±20 |
- |
|
св. 0,5 до 5 млн-1 |
св. 0,915 до 9,15 |
- |
±20 | ||
|
Хлористый водород (Хлороводород ) HCL |
EC-HCL-30 |
от 0 до 3 млн-1 включ. |
от 0 до 4,56 включ. |
±20 |
- |
|
св. 3 до 30 млн-1 |
св. 4,56 до 45,6 |
- |
±20 | ||
|
Фтористый водород HF |
EC-HF-5 |
от 0 до 0,1 млн-1 включ. |
от 0 до 0,08 включ. |
±20 |
- |
|
св. 0,1 до 5 млн-1 |
св. 0,08 до 4,15 |
- |
±20 | ||
|
EC-HF-10 |
от 0 до 1 млн-1 включ. |
от 0 до 0,8 включ. |
±20 |
- | |
|
св. 1 до 10 млн-1 |
св. 0,8 до 8,3 |
- |
±20 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Озон Оз |
ЕС-Оз-1 |
от 0 до 0,1 млн-1 включ. |
от 0 до 0,2 включ. |
±20 |
- |
|
св. 0,1 до 1 млн-1 |
св. 0,2 до 2 |
- |
±20 | ||
|
Моносилан (силан) SiH4 |
EC-SiH4-50 |
от 0 до 10 млн-1 включ. |
от 0 до 13,4 включ. |
±20 |
- |
|
св. 10 до 50 млн-1 |
св. 13,4 до 67 |
- |
±20 | ||
|
Оксид азота NO |
EC-NO-50 |
от 0 до 5 млн-1 включ. |
от 0 до 6,25 включ. |
±20 |
- |
|
св. 5 до 50 млн-1 |
св. 6,25 до 62,5 |
- |
±20 | ||
|
EC-NO-250 |
от 0 до 50 млн-1 включ. |
от 0 до 62,5 включ. |
±20 |
- | |
|
св. 50 до 250 млн-1 |
св. 62,5 до 312,5 |
- |
±20 | ||
|
Диоксид азота NO2 |
EC-NO2-20 |
от 0 до 1 млн-1 включ. |
от 0 до 1,91 включ. |
±20 |
- |
|
св. 1 до 20 млн-1 |
св. 1,91 до 38,2 |
- |
±20 | ||
|
Аммиак NH3 |
EC-NH3-100 |
от 0 до 10 млн-1 включ. |
от 0 до 7,1 включ. |
±20 |
- |
|
св.10 до 100 млн-1 |
св. 7,1 до 71 |
- |
±20 | ||
|
EC-NH3-500 |
от 0 до 30 млн-1 включ. |
от 0 до 21,3 включ. |
±20 |
- | |
|
св. 30 до 500 млн-1 |
св. 21,3 до 355 |
- |
±20 | ||
|
EC-NH3-1000 |
от 0 до 100 млн-1 включ. |
от 0 до 71 включ. |
±20 |
- | |
|
св. 100 до 1000 млн- 1 |
св. 71 до 710 |
- |
±20 | ||
|
Цианистый водород HCN |
EC-HCN-10 |
от 0 до 0,5 млн-1 включ. |
от 0 до 0,56 включ. |
±20 |
- |
|
св. 0,5 до 10 млн-1 |
св. 0,56 до 11,2 |
- |
±20 | ||
|
EC-HCN-15 |
от 0 до 1 млн-1 включ. |
от 0 до 1,12 включ. |
±20 |
- | |
|
св. 1 до 15 млн-1 |
св. 1,12 до 16,8 |
- |
±20 | ||
|
EC-HCN-30 |
от 0 до 5 млн-1 включ. |
от 0 до 5,6 включ. |
±20 |
- | |
|
св. 5 до 30 млн-1 |
св. 5,6 до 33,6 |
- |
±20 | ||
|
Монооксид углерода СО |
EC-CO-200 |
от 0 до 15 млн-1 включ. |
от 0 до 17,4 включ. |
±20 |
- |
|
св. 15 до 200 млн-1 |
св. 17,4 до 232 |
- |
±20 | ||
|
EC-CO-500 |
от 0 до 15 млн-1 включ. |
от 0 до 17,4 включ. |
±20 |
- | |
|
св. 15 до 500 млн-1 |
св. 17,4 до 580 |
- |
±20 | ||
|
EC-CO-5000 |
от 0 до 1000 млн-1 включ. |
от 0 до 1160 включ. |
±20 |
- | |
|
св. 1000 до 5000 млн-1 |
св. 1160 до 5800 |
- |
±20 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Диоксид серы SO2 |
EC-SO2-5 |
от 0 до 0,7 млн-1 включ. |
от 0 до 1,86 включ. |
±20 |
- |
|
св. 0,7 до 5 млн-1 |
св. 1,86 до 13,3 |
- |
±20 | ||
|
EC-SO2-15 |
от 0 до 5 млн-1 включ. |
от 0 до 13,3 включ. |
±20 |
- | |
|
св. 5 до 15 млн-1 |
св. 13,3 до 39,9 |
- |
±20 | ||
|
Хлор C12 |
EC-C12-5 |
от 0 до 0,3 млн-1 включ. |
от 0 до 0,88 включ. |
±20 |
- |
|
св. 0,3 до 5 млн-1 |
св. 0,88 до 14,7 |
- |
±20 | ||
|
EC-C12-15 |
от 0 до 5 млн-1 включ. |
от 0 до 14,7 включ. |
±20 |
- | |
|
св. 5 до 15 млн-1 |
св.14,7 до 44,2 |
- |
±20 | ||
|
Кислород О2 |
EC-O2-30 |
от 0 до 5 % включ. |
- |
±5 |
- |
|
св. 5 до 30 % |
- |
- |
±5 | ||
|
Водород Н2 |
EC-H2-20000 |
от 0 до 10000 млн-1 включ. |
от 0 до 800 включ. |
±10 |
- |
|
св. 10000 до 20000 млн-1 |
св. 800 до 1600 |
- |
±10 | ||
|
Формальдегид СН2О |
EC-CH2O-I0 |
от 0 до 0,4 млн-1 включ. |
от 0 до 0,5 включ. |
±20 |
- |
|
св. 0,4 до 10 млн-1 |
св. 0,5 до 12,5 |
- |
±20 | ||
|
Несимметричн ый диметилгидраз ин С2Н8№ |
EC-C2H8N2- 0,5 |
от 0 до 0,12 млн-1 включ. |
от 0 до 0,3 включ. |
±20 |
- |
|
св. 0,12 до 0,5 млн-1 |
св. 0,3 до 1,24 |
- |
±20 | ||
|
Метанол CH3OH |
EC-CH3OH- 100 |
от 0 до 10 млн-1 включ. |
от 0 до 13,3 включ. |
±20 |
- |
|
св.10 до 100 млн-1 |
св.13,3 до 133 |
- |
±20 | ||
|
Этантиол (этилмеркап-тан) С2Н5SH |
EC-C2H5SH-4 |
от 0 до 0,4 млн-1 включ. |
от 0 до 1 включ. |
±20 |
- |
|
св. 0,4 до 4 млн-1 |
св. 1 до 10 |
- |
±20 | ||
|
Метантиол (метилмеркап-тан) CH3SH |
EC-CH3SH-4 |
от 0 до 0,4 млн-1 включ. |
от 0 до 0,8 включ. |
±20 |
- |
|
св. 0,4 до 4 млн-1 |
св. 0,8 до 8 |
- |
±20 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Карбонилхло-рид (фосген) СО20 |
ЕС-СС2О-4 |
от 0 до 0,2 млн-1 включ. |
от 0 до 0,82 включ. |
±20 |
- |
|
св. 0,2 до 4 млн-1 |
св.0,82 до 16,45 |
- |
±20 | ||
| |||||
Таблица 5 - Диапазоны измерений объемной доли и массовой концентрации определяемых компонентов, пределы допускаемой основной погрешности газоанализаторов с фотоионизационным сенсором (FD) и время установления выходного сигнала То,9
|
Определяе мый компонент1 |
Модификация сенсора |
Диапазон показаний2 объемной доли определяемог о компонента |
Диапазон измерений (ДИ) определяемого компонента |
Пределы допускаемой основной погрешности, % |
Время установления выходного сигнала Т0,9, с, не более | ||
|
объемной доли, млн-1 |
массовой концентрации, мг/м3 |
приведенной к ВПИ |
относите-льной | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Винилхлорид C2H3CI |
FD-C2H3CI- 10 |
от 0 до 10 млн 1 |
от 0 до 2 включ. |
от 0 до 5,2 включ. |
±20 |
- |
60 |
|
св. 2 до 10 |
св. 5,2 до 25,9 |
- |
±20 | ||||
|
FD-C2H3CI- 100 |
от 0 до 100 млн-1 |
от 0 до 10 включ. |
от 0 до 25,9 включ. |
±20 |
- | ||
|
св. 10 до 100 |
св. 25,9 до 259 |
- |
±20 | ||||
|
FD-C2H3CI- 1000 |
от 0 до 1000 млн-1 |
от 0 до 500 |
от 0 до 1295 |
±25 |
- | ||
|
Бензол СбНб |
FD-C6H6-10 |
от 0 до 10 млн 1 |
от 0 до 2 включ. |
от 0 до 6,5 включ. |
±20 |
- |
60 |
|
св. 2 до 10 |
св. 6,5 до 32,5 |
- |
±20 | ||||
|
FD-СбНб- 100 |
от 0 до 100 млн-1 |
от 0 до 10 включ. |
от 0 до 32,5 включ. |
±20 |
- | ||
|
св. 10 до 100 |
св. 32,5 до 325 |
- |
±20 | ||||
|
FD-СбНб- 1000 |
от 0 до 1000 млн-1 |
от 0 до 500 |
от 0 до 1625 |
±25 |
- | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Этилбензол C8H10 |
FD-C8H10- 10 |
от 0 до 10 млн 1 |
от 0 до 2 включ. |
от 0 до 8,8 включ. |
±20 |
- |
60 |
|
св. 2 до 10 |
св. 8,8 до 44,1 |
- |
±20 | ||||
|
FD-C8H10- 100 |
от 0 до 100 млн-1 |
от 0 до 10 включ. |
от 0 до 44,1 включ. |
±20 |
- | ||
|
св. 10 до 100 |
св. 44,1 до 441 |
- |
±20 | ||||
|
FD-C8H10- 1000 |
от 0 до 1000 млн-1 |
от 0 до 500 |
от 0 до 2205 |
±25 |
- | ||
|
Фенилэти-лен (стирол) C8H8 |
FD-C8H8-10 |
от 0 до 10 млн 1 |
от 0 до 2 включ. |
от 0 до 8,6 включ. |
±20 |
- |
60 |
|
св. 2 до 10 |
св. 8,6 до 43,3 |
- |
±20 | ||||
|
FD-C8H8- 100 |
от 0 до 100 млн-1 |
от 0 до 10 включ. |
от 0 до 43,3 включ. |
±20 |
- | ||
|
св. 10 до 100 |
св. 43,3 до 433 |
- |
±20 | ||||
|
FD-C8H8- 1000 |
от 0 до 1000 млн-1 |
от 0 до 500 |
от 0 до 2165 |
±25 |
- | ||
|
н-пропила-цетат C5H10O2 |
FD- C5H10O2-10 |
от 0 до 10 млн 1 |
от 0 до 2 включ. |
от 0 до 8,5 включ. |
±20 |
- |
60 |
|
св. 2 до 10 |
св.8,5 до 42,5 |
- |
±20 | ||||
|
FD- C5H10O2- 100 |
от 0 до 100 млн-1 |
от 0 до 10 включ. |
от 0 до 42,5 включ. |
±20 |
- | ||
|
св. 10 до 100 |
св.42,5 до 425 |
- |
±20 | ||||
|
Эпихлорги дрин С3Н5С10 |
FD-С3Н5СЮ- 10 |
от 0 до 10 млн 1 |
от 0 до 2 включ. |
от 0 до 7,7 включ. |
±20 |
- |
60 |
|
св. 2 до 10 |
св.7,7 до 38,5 |
- |
±20 | ||||
|
N,N-диметилацетамид (морфолин) C4H9NO |
FD- C4H9NO-10 |
от 0 до 10 млн-1 |
от 0 до 1 включ. |
от 0 до 3,62 включ. |
±20 |
- |
60 |
|
св. 1 до 10 |
св. 3,62 до 36,2 |
- |
±20 | ||||
|
Хлористый бензил С7Н7С1 |
FD-C7H7G- 10 |
от 0 до 10 млн-1 |
от 0 до 2 включ. |
от 0 до 10,52 включ. |
±20 |
- |
120 |
|
св. 2 до 10 |
св. 10,52 до 52,6 |
- |
±20 | ||||
|
Фурфуриловый спирт C5H6O2 |
FD- C5H6O2-10 |
от 0 до 10 млн-1 |
от 0 до 2 включ. |
от 0 до 8,16 включ. |
±20 |
- |
900 |
|
св. 2 до 10 |
св. 8,16 до 40,8 |
- |
±20 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Этанол C2H5OH |
FD- C2H5OH-I0 |
от 0 до 10 млн 1 |
от 0 до 2 включ. |
от 0 до 3,84 включ. |
±20 |
- |
120 |
|
св. 2 до 10 |
св. 3,84 до 19,2 |
- |
±20 | ||||
|
FD-C2H5OH- 100 |
от 0 до 100 млн-1 |
от 0 до 10 включ. |
от 0 до 19,2 включ. |
±20 |
- | ||
|
св. 10 до 100 |
св. 19,2 до 192 |
- |
±20 | ||||
|
FD-C2H5OH-1000 |
от 0 до 1000 млн-1 |
от 0 до 500 |
от 0 до 960 |
±25 |
- | ||
|
Моноэта-ноламин (2-амино-этанол) C2H7NO |
FD- C2H7NO-10 |
от 0 до 10 млн-1 |
от 0 до 2 включ. |
от 0 до 5,08 включ. |
±20 |
- |
120 |
|
св. 2 до 10 |
св. 5,08 до 25,4 |
- |
±20 | ||||
|
1-пропанол (пропанол) C3H7OH |
FD- C3H7OH-I0 |
от 0 до 10 млн 1 |
от 0 до 2 включ. |
от 0 до 5 включ. |
±20 |
- |
120 |
|
св. 2 до 10 |
св. 5 до 25 |
- |
±20 | ||||
|
FD-C3H7OH- 100 |
от 0 до 100 млн-1 |
от 0 до 10 включ. |
от 0 до 25 включ. |
±20 |
- | ||
|
св. 10 до 100 |
св. 25 до 250 |
- |
±20 | ||||
|
Уксусная кислота СНзСООН |
FD- C2H4O2-100 |
от 0 до 100 млн-1 |
от 0 до 100 |
от 0 до 250 |
±20 |
- |
120 |
|
Изобутилен (ЛОС по изобутилену) i-C4H8 |
FD-i-C4H8- 10 |
от 0 до 10 млн 1 |
от 0 до 2 включ. |
от 0 до 4,66 включ. |
±15 |
- |
120 |
|
св. 2 до 10 |
св. 4,66 до 23,3 |
- |
±15 | ||||
|
FD-i-C4H8- 100 |
от 0 до 100 млн-1 |
от 0 до 10 включ. |
от 0 до 23,3 включ. |
±15 |
- | ||
|
св. 10 до 100 |
св. 23,3 до 233 |
- |
±15 | ||||
|
FD-i-C4H8- 1000 |
от 0 до 1000 млн-1 |
от 0 до 500 |
от 0 до 1165 |
±15 |
- | ||
|
Бутанол C4H9OH |
FD- C4H9OH-10 |
от 0 до 10 млн 1 |
от 0 до 2 включ. |
от 0 до 6,16 включ. |
±20 |
- |
120 |
|
св. 2 до 10 |
св. 6,16 до 30,8 |
- |
±20 | ||||
|
FD-C4H9OH- 100 |
от 0 до 100 млн-1 |
от 0 до 10 включ. |
от 0 до 30,8 включ. |
±20 |
- | ||
|
св. 10 до 100 |
св. 30,8 до 308 |
- |
±20 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Диэтила-мин C4H11N |
FD- C4H11N-IO |
от 0 до 10 млн 1 |
от 0 до 2 включ. |
от 0 до 6,08 включ. |
±20 |
- |
120 |
|
св. 2 до 10 |
св. 6,08 до 30,4 |
- |
±20 | ||||
|
FD- C4H11N-IOO |
от 0 до 100 млн-1 |
от 0 до 10 включ. |
от 0 до 30,4 включ. |
±20 |
- | ||
|
св. 10 до 100 |
св. 30,4 до 304 |
- |
±20 | ||||
|
Метанол CH3OH |
FD- СНзОН-10 |
от 0 до 10 млн 1 |
от 0 до 2 включ. |
от 0 до 2,66 включ. |
±20 |
- |
120 |
|
св. 2 до 10 |
св. 2,66 до 13,3 |
- |
±20 | ||||
|
FD- СНзОН-100 |
от 0 до 100 млн-1 |
от 0 до 10 включ. |
от 0 до 13,3 включ. |
±20 |
- | ||
|
св. 10 до 100 |
св. 13,3 до 133 |
- |
±20 | ||||
|
Этилхлорф ормиат C3H5CIO2 |
FD- C3H5CIO2- 10 |
от 0 до 10 млн 1 |
от 0 до 2 включ. |
от 0 до 9,02 включ. |
±20 |
- |
120 |
|
св. 2 до 10 |
св. 9,02 до 45,1 |
- |
±20 | ||||
|
Толуол C7H8 |
FD-C7H8-1O |
от 0 до 10 млн 1 |
от 0 до 2 включ. |
от 0 до 7,66 включ. |
±20 |
- |
120 |
|
св. 2 до 10 |
св. 7,66 до 38,3 |
- |
±20 | ||||
|
FD-C7H8- 100 |
от 0 до 100 млн-1 |
от 0 до 10 включ. |
от 0 до 38,3 включ. |
±20 |
- | ||
|
св. 10 до 100 |
св. 38,3 до 383 |
- |
±20 | ||||
|
Фенол C6H5OH |
FD- C6H5OH-10 |
от 0 до 10 млн 1 |
от 0 до 2 включ. |
от 0 до 7,82 включ. |
±20 |
- |
120 |
|
св. 2 до 10 |
св. 7,82 до 39,1 |
- |
±20 | ||||
|
FD-C6H5OH- 100 |
от 0 до 100 млн-1 |
от 0 до 10 включ. |
от 0 до 39,1 включ. |
±20 |
- | ||
|
св. 10 до 100 |
св. 39,1 до 391 |
- |
±20 | ||||
|
Ксилол (СНз)2СбН4 |
FD- (СНз)2СбН4 -10 |
от 0 до 10 млн 1 |
от 0 до 2 включ. |
от 0 до 8,82 включ. |
± 20 |
- |
120 |
|
св. 2 до 10 |
св. 8,82 до 44,1 |
- |
±20 | ||||
|
FD- (СНз)2СбН4 -100 |
от 0 до 100 млн-1 |
от 0 до 10 включ. |
от 0 до 44,1 включ. |
±20 |
- | ||
|
св. 10 до 100 |
св. 44,1 до 441 |
- |
±20 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Гексафторид серы S6 |
FD-SF6-10 |
от 0 до 10 млн-1 |
от 0 до 2 включ. |
от 0 до 12,16 включ. |
±20 |
- |
120 |
|
св. 2 до 10 |
св. 12,16 до 60,8 |
- |
±20 | ||||
|
FD-SF6-100 |
от 0 до 100 млн-1 |
от 0 до 10 включ. |
от 0 до 60,8 включ. |
±20 |
- | ||
|
св. 10 до 100 |
св. 60,8 до 608 |
- |
±20 | ||||
|
Оксид этилена C2H4O |
FD-C2H4O- 10 |
от 0 до 10 млн 1 |
от 0 до 2 включ. |
от 0 до 3,66 включ. |
±20 |
- |
120 |
|
св. 2 до 10 |
св. 3,66 до 18,3 |
- |
±20 | ||||
|
FD-C2H4O- 100 |
от 0 до 100 млн-1 |
от 0 до 10 включ. |
от 0 до 18,3 включ. |
±20 |
- | ||
|
св. 10 до 100 |
св. 18,3 до 183 |
- |
±20 | ||||
|
Арсин AsH3 |
FD-ASH3- 10 |
от 0 до 10 млн 1 |
от 0 до 2 включ. |
от 0 до 6,48 включ. |
±20 |
- |
120 |
|
св. 2 до 10 |
св. 6,48 до 32,4 |
- |
±20 | ||||
|
Фосфин Нз |
FD-PH3-10 |
от 0 до 10 млн 1 |
от 0 до 2 включ. |
от 0 до 2,82 включ. |
±20 |
- |
120 |
|
св. 2 до 10 |
св. 2,82 до 14,1 |
- |
±20 | ||||
|
Нафталин С10Н8 |
БВ-СюНз- 10 |
от 0 до 10 млн 1 |
от 0 до 4 включ. |
от 0 до 21,3 включ. |
±20 |
- |
120 |
|
св. 4 до 10 |
св. 21,3 до 53,3 |
- |
±20 | ||||
|
Аммиак NH3 |
FD-NH3- 1000 |
от 0 до 1000 млн-1 |
от 0 до 100 включ. |
от 0 до 71 включ. |
±20 |
- |
120 |
|
св. 100 до 1000 |
св. 71 до 710 |
- |
±20 | ||||
|
Бром ВГ2 |
FD-Br2-2 |
от 0 до 2 млн-1 |
от 0 до 0,2 включ. |
от 0 до 1,33 включ. |
±20 |
- |
120 |
|
св. 0,2 до 2 |
св. 1,33 до 13,3 |
- |
±20 | ||||
|
Этантиол (этилмер-каптан) С2Н5SH |
FD- С2Н5SH-20 |
от 0 до 20 млн-1 |
от 0 до 2 включ. |
от 0 до 5,16 включ. |
±20 |
- |
120 |
|
св. 2 до 20 |
св. 5,16 до 51,6 |
- |
± 20 | ||||
|
Метантиол (метилмер-каптан) G^SH |
1;1)-С1 GSII- 20 |
от 0 до 20 млн-1 |
от 0 до 2 включ. |
от 0 до 3,92 включ. |
±20 |
- |
120 |
|
св. 2 до 20 |
св. 3,92 до 39,2 |
- |
±20 | ||||
|
Формальде гид СН2О |
1;1)-С1 GSII- 10 |
от 0 до 10 млн-1 |
от 0 до 0,4 включ. |
от 0 до 0,5 включ. |
±20 |
- |
120 |
|
св. 0,4 до 10 |
св. 0,5 до 12,5 |
- |
±20 | ||||
|
Продолжен ие таблицы 51 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Диметилс ульфид (СНз^Б |
FD-(СНз)28-5 |
от 0 до 5 млн-1 |
от 0 до 1 включ. |
от 0 до 2,58 включ. |
±20 |
- |
120 |
|
св. 1 до 5 |
св. 2,58 до 12,9 |
- |
±20 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
2,6-толуиленди изоцианат СНзСбНз (NCO)2 |
FD- СНзСбНз (NCO)2-1 |
от 0 до 1 млн-1 |
от 0 до 0,1 включ. |
от 0 до 0,72 включ. |
±20 |
- |
120 |
|
св. 0,1 до 1 |
св. 0,72 до 7,24 |
- |
±20 | ||||
|
Сероуглерод CS2 |
FD-CS2-15 |
от 0 до 15 млн-1 |
от 0 до 3,1 включ. |
от 0 до 9,8 включ. |
±20 |
- |
120 |
|
св. 3,1 до 15 |
св. 9,8 до 47,5 |
- |
±20 | ||||
|
Бутилацетат СН3СООС4 Н9 |
FD- СН3СООС4 Н9-50 |
от 0 до 50 млн-1 |
от 0 до 5 включ. |
от 0 до 24,15 включ. |
±20 |
- |
120 |
|
св. 5 до 50 |
св. 24,15 до 241,5 |
- |
±20 | ||||
|
Пропилен (пропен) СзНб |
FD-СзНб-Ю |
от 0 до 10 млн 1 |
от 0 до 2 включ. |
от 0 до 3,5 включ. |
±20 |
- |
120 |
|
св. 2 до 10 |
св. 3,5 до 17,5 |
- |
±20 | ||||
|
FD-СзНб- 100 |
от 0 до 100 млн-1 |
от 0 до 10 включ. |
от 0 до 17,5 включ. |
±20 |
- |
120 | |
|
св. 10 до 100 |
св. 17,5 до 175 |
- |
±20 | ||||
|
Тетрафторэ тилен С2F4 |
FD^2F4-10 |
от 0 до 10 млн 1 |
от 0 до 2 включ. |
от 0 до 8,32 включ. |
±20 |
- |
120 |
|
св. 2 до 10 |
св. 8,32 до 41,6 |
- |
±20 | ||||
|
Н)-С4;.|- 100 |
от 0 до 100 млн-1 |
от 0 до 10 включ. |
от 0 до 41,6 включ. |
±20 |
- |
120 | |
|
св. 10 до 100 |
св. 41,6 до 416 |
- |
±20 |
1 При контроле в воздухе рабочей зоны компонентов, указанных в Руководстве по
Таблица 6 - Диапазоны измерений объемной доли и массовой концентрации определяемых компонентов, пределы допускаемой основной погрешности газоанализаторов с сенсором FR -инфракрасный на хладоны и время установления выходного сигнала То,9
|
Определяемый компонент1 |
Модификация сенсора |
Диапазон измерений (ДИ) определяемого компонента объемной доли, млн-1 |
Пределы допускаемой основной погрешности, % массовой концентрации, мг/м3 |
Пределы допускаемой основной погрешности, % |
Время уста-новле-ния выходного сигнала Т0,9, с, не более | |
|
приведенной к ВПИ |
относите-льной | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1,1,1,2-тетрафторэтан C2H2F4 (R134a) |
FR-R134а-1000 |
от 0 до 100 включ. |
от 0 до 424 включ. |
± 20 |
- |
60 |
|
св. 100 до 1000 |
св. 424 до 4240 |
- |
± 20 | |||
|
FR-R134а-2000 |
от 0 до 100 включ. |
от 0 до 424 включ. |
± 20 |
- | ||
|
св. 100 до 2000 |
св. 424 до 8480 |
- |
± 20 | |||
|
Пентафторэтан C2HF5 (R125) |
FR-R125-1000 |
от 0 до 100 включ. |
от 0 до 499 включ. |
± 20 |
- |
60 |
|
св. 100 до 1000 |
св. 499 до 4990 |
- |
± 20 | |||
|
FR-R125-2000 |
от 0 до 100 включ. |
от 0 до 499 включ. |
± 20 |
- | ||
|
св. 100 до 2000 |
св. 499 до 9980 |
- |
± 20 | |||
|
Хлордифтор-метан CHCIF2 (R22) |
FR-R22-1000 |
от 0 до 100 включ. |
от 0 до 360 включ. |
± 20 |
- |
60 |
|
св. 100 до 1000 |
св. 360 до 3600 |
- |
± 20 | |||
|
FR-R22-2000 |
от 0 до 100 включ. |
от 0 до 360 включ. |
± 20 |
- | ||
|
св. 100 до 2000 |
св. 360 до 7200 |
- |
± 20 | |||
|
1 2 2-трихлортри-фторэтан C2CI3F3 (R113a) |
FR-R113а-1000 |
от 0 до 100 включ. |
от 0 до 779 включ. |
± 20 |
- |
60 |
|
св. 100 до 1000 |
св. 779 до 7790 |
- |
± 20 | |||
|
FR-R113а-2000 |
от 0 до 100 включ. |
от 0 до 779 включ. |
± 20 |
- | ||
|
св. 100 до 2000 |
св. 779 до 15580 |
- |
± 20 | |||
| ||||||
Таблица 7 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации выходного сигнала, в долях от предела допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от предела допускаемой основной погрешности |
±0,2 |
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления выходного сигнала Т0,9, с, не более: - для инфракрасного сенсора |
5 |
|
- для термокаталитического сенсора |
10 |
|
- для электрохимического сенсора |
45 |
|
- для фотоионизационного сенсора |
в таблице 5 |
|
- для инфракрасного сенсора (хладоны) |
в таблице 6 |
|
Напряжение питания постоянного тока, В |
от 13 до 36 |
|
Потребляемая мощность, в зависимости от режима, Вт, не более: - включение |
6,3 |
|
- прогрев |
1,0 |
|
- режим измерения |
от 1,0 до 1,3 |
|
- режим измерения, при активной сигнализации (превышение |
2,2 |
|
порога), не распространяется на Газконтроль-02 - при активной функции обогрева сенсора, дополнительно |
3,0 |
|
Выходной сигнал: - цифровой |
RS-485, HART |
|
- аналоговый токовый, мА |
от 4 до 20 |
|
- аналоговый напряжение, мВ |
от (0-2) до (25-50) |
|
Габаритные размеры, мм, не более: - длина |
150 |
|
- высота |
130 |
|
- ширина |
225 |
|
Масса, кг, не более: - в алюминиевом корпусе |
2,0 |
|
- в стальном корпусе |
3,7 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -60 до +65 |
|
-с выносным термокаталитическим сенсором HT |
от -60 до +150 |
|
- относительная влажность, %, не более |
98 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч - для инфракрасного сенсора |
70000 |
|
- для термокаталитического, электрохимического, фотоионизационного сенсора |
35000 |
Продолжение таблицы 8
|
Наименование характеристики |
Значение |
|
Маркировка взрывозащиты: Газконтроль-01, Газконтроль-03, Газконтроль-04 Газконтроль-02 |
1Exd [ia] IICT6 X 1Exe [ia] IICT6 X |
|
Степень защиты оболочки газоанализаторов от проникновения пыли и воды по ГОСТ 14254-2015 |
IP67 |
наносится на шильд, закрепленный на газоанализаторе методом шелкографии, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор стационарные Газконтроль |
Газконтроль-0Х |
1 |
|
Паспорт |
4215.00Х.00 ПС |
1 |
|
Руководство по эксплуатации |
4215.00Х.01 РЭ |
1 |
|
Методика поверки |
МП 144-221-2016 с изменением № 1 |
1 ** |
|
Калибровочная насадка |
1* | |
|
Козырек защиты от погодных осадков и солнца |
1* | |
|
Комплект для монтажа на трубу |
1* | |
|
Комплект для монтажа в воздуховоде |
1* | |
|
Магнитный указатель |
1* | |
|
Кабельный ввод |
1* | |
|
Защитная насадка от погодных осадков |
1* | |
|
Светозвуковой оповещатель СЗО |
1* | |
|
Поточная насадка |
1* | |
|
Разъем для подключения HART коммуникатора |
1* | |
|
* Поставляется по отдельному заказу ** Один экземпляр на партию, но не менее одного экземпляра в один адрес | ||
осуществляется по документу МП 144-221-2016 с изменением № 1 «ГСИ. Газоанализаторы стационарные Газконтроль. Методика поверки», утвержденному ФГУП «УНИИМ» 09.01.2020 г.
Основные средства поверки:
-
- рабочий эталон единицы содержания компонентов в газовых средах в диапазоне значений от 140-6 до 10 % по Приказу Росстандарта от 14.12.2018 № 2664 (генератор газовых смесей ГГС, регистрационный номер в Федеральном информационном фонде 62151-15);
-
- рабочий эталон единицы молярной доли и массовой концентрации компонентов в газовых средах 1 разряда в диапазоне значений от 10 до 50 % НКПР по Приказу Росстандарта от 14.12.2018 № 2664 (комплекс динамический газосмесительный ДГК-НВ, регистрационный номер в Федеральном информационном фонде 47882-11);
-
- рабочий эталон единиц молярной доли и массовой концентрации компонентов в газовых
средах 1 разряда в диапазоне значений от 0,01 до 2000 млн-1 по Приказу Росстандарта от 14.12.2018 № 2664 (генератор-разбавитель ГС-2000, регистрационный номер в Федеральном
информационном фонде 58834-14);
- рабочий эталон единиц молярной доли и массовой концентрации компонентов в газовых средах 2 разряда в диапазоне значений от 0,07 до 100 мг/м3 по Приказу Росстандарта от 14.12.2018 № 2664 (генератор ГДП 102, регистрационный номер в Федеральном информационном фонде 17431-09);
- рабочий эталон единицы массовой концентрации озона в воздухе 1 разряда в диапазоне значений от 0 до 500 мкг/м3 по Приказу Росстандарта от 14.12.2018 № 2664 (генератор озона ГС-024, регистрационный номер в Федеральном информационном фонде 23505-08);
-
- Стандартные образцы - поверочные газовые смеси (ГСО-ПГС):
ГСО 10524-2014 (СН4-азот), ГСО 10599-2015 (С2Н4-воздух), ГСО 10599-2015 (СзН8-азот), ГСО 10246-2013 (С4Н10-воздух), ГСО 10600-2013 (^Ны-воздух), ГСО 10597-2015 (С5Н12-воздух), ГСО 10524-2014 (С5Н10-воздух), ГСО 10599-2015 (С6Н14-воздух), ГСО 10524-2014 (С6Н12-воздух), ГСО 10524-2014 (С2Н6-воздух), ГСО 10524-2014 (СНзОН-воздух), ГСО 10367-2013 (СбНб-азот), ГСО 10524-2014 (СбНб-воздух), ГСО 10524-2014 (СзНб-воздух), ГСО 10524-2014 (С2Н5ОН-воздух), ГСО 10524-2014 (С7Н1б-воздух), ГСО 10383-2013 (С2Н4О-азот), ГСО 10597-2015 (СО2-азот), ГСО 10385-2013 (СНзСОСНз-азот), ГСО 10539-2014 (ьС^-азот), ГСО 10524-2014 (С5Н8-воздух), ГСО 10524-2014 (С2Н2-воздух), ГСО 10524-2014 (С3Н3^воздух), ГСО 10368-2013 (С7Н8-азот), ГСО 10524-2014 (С8Н10-азот), ГСО 10539-2014 (С8Н18-воздух); ГСО 10533-2014 (С4Н8О2-воздух), ГСО 10524-2014 (СбН12О2-воздух), ГСО 10524-2014 (С5НпО-воздух), ГСО 10599-2015 (Н2-воздух), ГСО 10600-2015 (НзБ-воздух), ГСО 10545-2014 (Sffl4 -азот), ГСО 10545-2014 (NO-азот), ГСО 10331-2013 (NOi-азот), ГСО 105992015 (ЫНз-азот), ГСО 10545-2014 (ЫЙ3-азот), ГСО 10545-2014 (НС^азот), ГСО 10597-2015 (СО-азот), ГСО 10599-2015 (SOi-азот), ГСО 10597-2015 (02-азот),
ГСО 10545-2014 (СН2О-азот); ГСО 10536-2014 (С2Н5БН-азот), ГСО 10539-2014 (СН3БН-азот), ГСО 10545-2014 (СС12О-азот), ГСО 10373-2013 (С2Н3С1-воздух), ГСО 10539-2014 (С8Н8-азот), ГСО 10659-2015 (С3Н5С1О2-азот), ГСО 10338-2013 (С2Н5ОН-азот); ГСО 10533-2014 (С2Н^-азот), ГСО 10524-2014 (С3Н7ОН-азот), ГСО 10524-2014 (С^ОН-азот), ГСО 10657-2015 (С4Н1^-азот), ГСО 10530-2014 ^б-азот); ГСО 10545-2014 (Aslh азот), ГСО 10545-2014 (рН3-азот), ГСО 10524-2014 (С3Нб-воздух), ГСО 10656-2015 (С^-азот); ГСО 10548-2014 (C2H2F4-воздух), ГСО 10548-2014 (СЧ П;5-азот), ГСО 10548-2014 (СНСШ2-азот), ГСО 10548-2014 (C2CIзFз-азот);
-
- источники микропотоков газов и паров ИМ-РТ10-М-А2, 1 разряд по Приказу Росстандарта от 14.12.2018 № 2664 (регистрационный номер в Федеральном информационном фонде 46915-11);
-
- источники микропотоков газов и паров ИМ09-М-А2, ИМ18-М-А2, ИМ30-М-А2, ИМ34-М-А2, ИМ41-М-А2, ИМ75-О-А2, ИМ89-М-А2, ИМ97-О-А2, ИМ104-М-А2, ИМ-107-М-Е, ИМ130-М-А2, ИМ134-М-А2, ИМ157-М-А2, ИМ159-М-А2; 1 разряд по Приказу Росстандарта от 14.12.2018 № 2бб4 (регистрационный номер в Федеральном информационном фонде 15075-09);
-
- источники микропотоков газов и паров ИМ-ВРЗ-7-М-А2, ИМ-ВРЗ-10-М-А2, ИМ-ВРЗ-12-М-А2, ИМ-ВРЗ-14-М-А2; 1 разряд по Приказу Росстандарта от 14.12.2018 № 2664 (регистрационный номер в Федеральном информационном фонде 503б3-12);
-источники микропотоков газов и паров ИМ-ВРЗ-24-М-И; 1 разряд по Приказу Росстандарта от 14.12.2018 № 2664 (регистрационный номер в Федеральном информационном фонде 52547-13);
-
- изопропиловый спирт по ГОСТ 9805-84;
-
- топливо дизельное по ГОСТ 305-2013, уайт-спирит по ГОСТ 3134-78, бензин автомобильный в соответствии с техническим регламентом «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту», бензин авиационный по ГОСТ 1012-2013, газовый конденсат, бензин неэтилированный по ГОСТ Р 51866-2002;
- рабочий эталон единицы постоянного электрического напряжения 3 разряда в диапазоне значений от 140-2 до 1403 В по ГОСТ 8.027-2001, постоянного электрического тока 2 разряда в диапазоне значений от 140-2 до 3 А по Приложению к приказу Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 № 2091, переменного электрического напряжения 3 разряда в диапазоне значений от 1-10-1 до 750 В по приказу Федерального агенства по техническому регулированию и метрологии от 29 мая 2018 № 1053, электрического сопротивления 3 разряда в диапазоне значений от 1402 до 1408 Ом по Приложению к приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 № 146 (мультиметр цифровой 34410А, регистрационный номер в Федеральном информационном фонде 33921-07);
- рабочий эталон единицы электрического сопротивления 3 разряда номинальных значений 140-3, 140-2, 1-10-1, 1, 10, 1402, 1403, 1404, 1405 Ом по Приложению к приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 № 146 (мера электрического сопротивления МС3050, регистрационный номер в Федеральном информационном фонде 28926-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным ГазконтрольПриказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. № 1034н «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах»
Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТУ 4215-002-72208717-2016 Газоанализаторы стационарные Газконтроль. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Энергоприбор» (ООО «Энергоприбор»)
ИНН 5920020783
Адрес: 614000, г. Пермь, ул. Чкалова, д. 9, лит. Е, офис 1007
Телефон: +7 (342) 202-40-70
E-mail: info@enpribor.com
Испытательный центрФедеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: (343) 350-26-18, факс: (343) 350-20-39
Е-mail: uniim@uniim.ru
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
М.п.
А.В. Кулешов
«14» июля 2020 г.
эксплуатации, но не приведенных в таблице, газоанализаторы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам измерений, разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009.
2 Диапазон показаний выходных сигналов устанавливается равным диапазону показаний, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу).
