Обозначение газоанализаторов

Групповое условное наименование модификаций газоанализаторов

Условное наименование модификации газоанализаторов

ИБЯЛ.413445.003

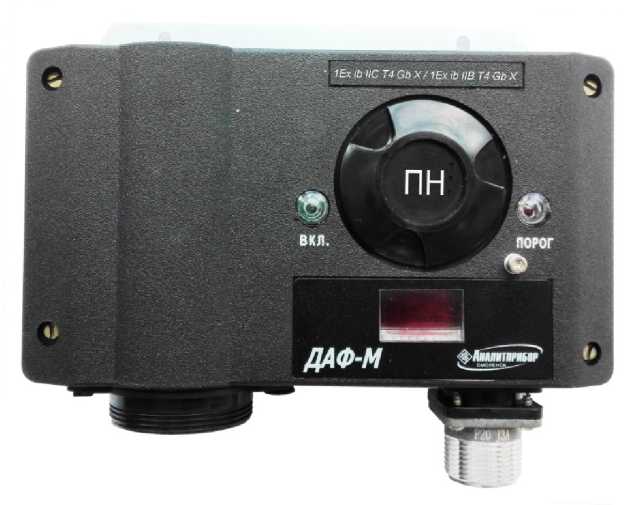

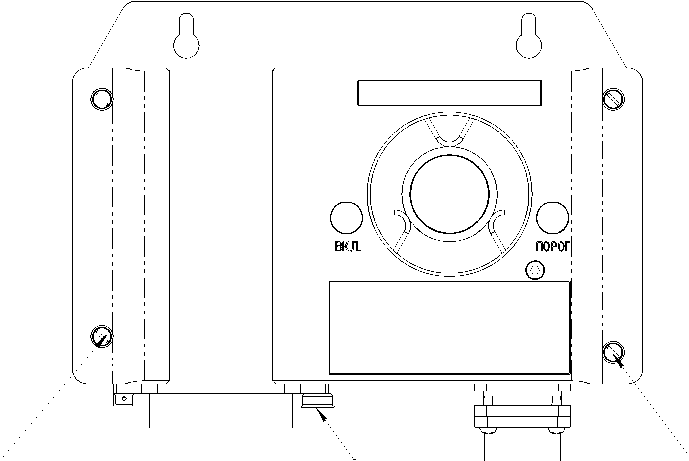

ДАФ-М-01

ДАФ-М-01-АА

ИБЯЛ.413445.003-06

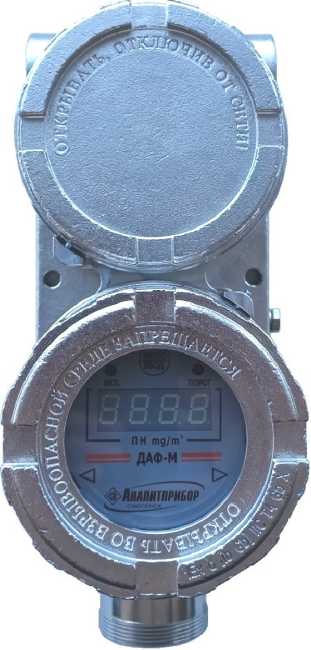

ДАФ-М-05Х

ДАФ-М-05Х-АА

ИБЯЛ.413445.003-09

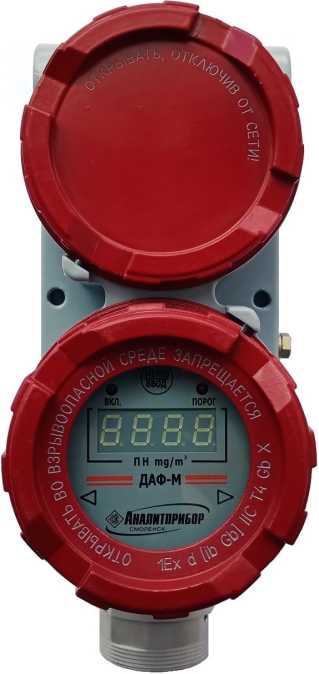

ДАФ-М-06ТРХ

ДАФ-М-06ТРХ-АА

ИБЯЛ.413445.003-80

ДАФ-М-08Х

ДАФ-М-08Х-АА

ИБЯЛ.413445.003-85

ДАФ-М-08ТРХ

ДАФ-М-08ТРХ-АА

Примечание -   АА - аббревиатура, соответствующая химической формуле

определяемого компонента, или сокращенное наименование определяемого компонента для газоанализаторов паров нефти и нефтепродуктов: ПН - пары нефти, АТ - пары авиационного топлива, АБ - пары авиационного бензина, ДТ - пары дизельного топлива, ПБ - пары бензина, ТРД - пары топлива для реактивных двигателей, УС - пары уайт-спирита.

Идентификационные данные (признаки)

Значение

ДАФ-М-01

ДАФ-М-05Х,

ДАФ-М-08Х

ДАФ-М-06ТРХ,

ДАФ-М-08ТРХ

Идентификационное наименование ВПО

DAF-M

DAF-M-H

DAF-M-ТЯН

Номер версии (идентификационный номер)

ВПО

1.0

1.0

1.0

Цифровой идентификатор ВПО

7116

Е2С3

0172

Алгоритм вычисления цифрового идентификатора ВПО

CRC-16

Примечание - Номер версии ВПО должен быть не ниже указанного в таблице. Значение цифрового идентификатора, относится только к файлу прошивки обозначенной в таблице версии.

Определяемый компонент

Диапазон измерений (диапазон показаний) массовой концентрации определяемого компонента, мг/м³

Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, мг/м³

Пределы допускаемой основной погрешности

абсолютной, мг/м³

относительной,

%

ацетон (СзНбО)

от 0 до 2500

от 0 до 200 включ.

±30

_-

(от 0 до 4000)

св. 200 до 2500

-

±15

фенол (СбНбО)

от 0 до 50 (от 0 до 50)

от 0 до 5 включ. св. 5 до 50

±1

±20

бензол (СбНб)

от 0 до 50 (от 0 до 100)

от 0 до 5 включ. св. 5 до 50

±1

±20

бензол (СбНб)

от 0 до 3500 (от 0 до 4000)

от 0 до 50 включ. св. 50 до 3500

±10

±20

гексан (СбНы)

от 0 до 3500

от 0 до 300 включ.

±45

_-

(от 0 до 4000)

св. 300 до 3500

-

±15

стирол (С8Н8)

от 0 до 100

от 0 до 10 включ.

±2

_-

(от 0 до 100)

св. 10 до 100

-

±20

толуол

от 0 до 500

от 0 до 50 включ.

±7,5

-

(С6Н5СН3)

(от 0 до 1000)

св. 50 до 500

-

±15

толуол

от 0 до 2500

от 0 до 500 включ.

±75

-

(С6Н5СН3)

(от 0 до 4000)

св. 500 до 2500

-

±15

этанол

от 0 до 2500

от 0 до 1000 включ.

±150

-

(C2H5OH)

(от 0 до 4000)

св. 1000 до 2500

-

±15

циклогексан

от 0 до 800

от 0 до 80 включ.

±12

-

(СбН12)

(от 0 до 800)

св. 80 до 800

-

±15

пары нефти

от 0 до 3500

от 0 до 300 включ.

±45

-

(от 0 до 4000)

св. 300 до 3500

-

±15

пары

от 0 до 3500

от 0 до 300 включ.

±45

-

авиационного

(от 0 до 4000)

св. 300 до 3500

-

±15

топлива

пары

от 0 до 3500

от 0 до 300 включ.

±45

-

авиационного бензина

(от 0 до 4000)

св. 300 до 3500

-

±15

пары

от 0 до 3500

от 0 до 300 включ.

±45

-

дизельного

(от 0 до 4000)

св. 300 до 3500

-

±15

топлива

пары бензина

от 0 до 3500

от 0 до 100 включ.

±25

-

(от 0 до 4000)

св. 100 до 3500

±(25+0,15-•(Свх-100))

-

пары

от 0 до 3500

от 0 до 300 включ.

±45

-

топлива    для

реактивных двигателей

(от 0 до 4000)

св. 300 до 3500

±15

пары

от 0 до 3500

от 0 до 300 включ.

±45

-

уайт-спирита

(от 0 до 4000)

св. 300 до 3500

-

±15

бутилацетат

от 0 до 1000

от 0 до 200 включ.

±30

-

Определяемый компонент

Диапазон измерений (диапазон показаний) массовой концентрации определяемого компонента, мг/м³

Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, мг/м³

Пределы допускаемой основной погрешности

абсолютной, мг/м³

относительной,

%

(C6H12O2)

(от 0 до 2000)

св. 200 до 1000

-

±15

изобутилен

(1-С4Н«)

от 0 до 3500 (от 0 до 4000)

от 0 до 100 включ. св. 100 до 3500

±15

±15

изопропилбензол

(C9H12)

от 0 до 500 (от 0 до 1000)

от 0 до 50 включ. св. 50 до 500

±10

±20

метил-трет-бутиловый эфир (tert-C5Hi2O)

от 0 до 3500 (от 0 до 4000)

от 0 до 100 включ. св. 100 до 3500

±15

±15

н-пентан (С5Н12)

от 0 до 3500 (от 0 до 4000)

от 0 до 300 включ. св. 300 до 3500

±45

±15

н-гептан (С7Н16)

от 0 до 3500 (от 0 до 4000)

от 0 до 300 включ. св. 300 до 3500

±45

±15

пропанол

(С3Н7ОН)

от 0 до 100 (от 0 до 100)

от 0 до 10 включ. св. 10 до 100

±2,5

±25

пропилен (СзНб)

от 0 до 3500 (от 0 до 4000)

от 0 до 100 включ. св. 100 до 3500

±15

±15

1,3-бутадиен (С4Н6)

от 0 до 500 (от 0 до 1000)

от 0 до 100 включ. св. 100 до 500

±20

±20

Примечания:

• 1 Поверочный компонент для определяемых компонентов пары нефти, авиационного топлива, авиационного бензина, дизельного топлива, бензина, топлива для реактивных двигателей, уайт-спирита - гексан (С6Н14).

• 2 Диапазон показаний по выходному сигналу постоянного тока совпадает с диапазоном измерений.

• 3 Цена единицы младшего разряда индикации массовой концентрации определяемого компонента:

• - 0,1 мг/м³ в диапазоне показаний от 0 до 99,9 мг/м³;

• - 1,0 мг/м³ в диапазоне показаний св. 100 мг/м³.

• 4 Погрешность нормирована для нормальных условий измерений.

Наименование характеристики

Значение

Предел   допускаемой   вариации   показаний   (выходного   сигнала)

газоанализаторов, в долях от предела допускаемой основной погрешности

0,5

Время прогрева газоанализаторов, не более, мин

5

Предел допускаемого    времени установления показаний    Т0,9

(при повышении содержания) по поверочному компоненту для газоанализаторов с определяемыми компонентами, с:

• - фенол, бензол, толуол, циклогексан, гептан, бутилацетат, изопропилбензол

• - стирол

• - для остальных определяемых компонентов

300

600

60

Предел допускаемого интервала времени работы газоанализаторов без корректировки показаний по ГС, месяцев

6

Пределы допускаемой дополнительной погрешности газоанализаторов при изменении     температуры     окружающей     и     анализируемой

среды в рабочих условиях эксплуатации на каждые 10 °С от значения температуры, при которой определялась основная погрешность, в долях от предела допускаемой основной погрешности

±0,5

Пределы допускаемой дополнительной погрешности газоанализаторов при изменении     атмосферного     давления     в     рабочих     условиях

эксплуатации от номинального значения давления (101,3 ± 4,0) кПа ((760 ± 30) мм рт.ст.), в долях от предела допускаемой основной погрешности

±1,0

Пределы допускаемой дополнительной погрешности газоанализаторов при изменении относительной влажности анализируемой среды в рабочих условиях эксплуатации в диапазоне от 0 до 95  % на каждые 10  % от

номинального значения влажности 60 % при температуре плюс 25 °С, в долях от предела допускаемой основной погрешности

±0,5

Нормальные условия измерений:

• - температура окружающей среды, °C

• - относительная влажность, %

• - атмосферное давление, кПа

20±5

60±15

101,3±4

Газоанализаторы соответствуют требованиям к основной погрешности при изменении содержания неопределяемых компонентов в анализируемой среде:

• - массовой концентрации оксида углерода (CO), мг/м³

• - объемной доли диоксида углерода (СО2), %

от 0 до 200

от 0 до 1

Наименование характеристики

Значение

Электрическое питание газоанализаторов осуществляется от источника постоянного тока напряжением, В:

- ДАФ-М-01

от 10 до 24

- ДАФ-М-05Х, ДАФ-М-06ТРХ, ДАФ-М-08Х, ДАФ-М-08ТРХ

от 10 до 32

Потребляемая мощность, Вт, не более - ДАФ-М-01, ДАФ-М-05Х, ДАФ-М-08Х

2,0

- ДАФ-М-06ТРХ, ДАФ-М-08ТРХ

3,5

Габаритные размеры газоанализаторов, мм, не более: для ДАФ-М-01

- высота

160

- ширина

60

- длина

180

для ДАФ-М-05Х, ДАФ-М-06ТРХ, ДАФ-М-08Х, ДАФ-М-08ТРХ

- высота

260

- ширина

130

- длина

120

Масса газоанализаторов, кг, не более:

- ДАФ-М-01

1,5

- ДАФ-М-05Х, ДАФ-М-06ТРХ

3,0

- ДАФ-М-08Х, ДАФ-М-08ТРХ

6,5

Условия эксплуатации:

- диапазон температуры окружающей среды, ^oC

от -40 до +50

- диапазон относительной влажности:

при температуре не более +35 ^oC без конденсации влаги, %

от 0 до 95

при температуре не более +25 ^oC (кроме ДАФ-М-01), %

от 0 до 100

- диапазон атмосферного давления, кПа

от 84 до 106,7

- синусоидальная вибрация: с амплитудой смещения, мм

0,35

частотой, Гц

от 10 до 55

Степень защиты газоанализаторов по ГОСТ 14254 - 2015:

- ДАФ-М-01

IP54

- ДАФ-М-05Х, ДАФ-М-06ТРХ, ДАФ-М-08Х, ДАФ-М-08ТРХ

IP66/IP68

Назначенный срок службы, лет ¹⁾

20

Средняя наработка на отказ, ч ²⁾

35000

Газоанализаторы     предназначены     для     применения     во

взрывоопасных зонах класса 1 по ГОСТ IEC 60079-10-1-2013, относятся     к     взрывозащищенному     электрооборудованию

группы   II по   ГОСТ   31610.0-2014 (IEC 60079-0:2011),

соответствуют требованиям к взрывозащищенному оборудованию по ТР ТС 012/2011, имеют маркировку взрывозащиты:

- ДАФ-М-01

1Ex ib IIC T4 Gb X/

- остальные модификации

1Ex ib IIB T4 Gb X

1Ex d [ib Gb] IIC T4

Gb X

Наименование характеристики

Значение

Газоанализаторы устойчивы в рабочих условиях эксплуатации:

• - к воздействию температуры, °С

• - к воздействию вибрации с частотой, Гц

• - к ударам с ускорением 49 (5g) м/с² при частоте ударов в минуту

• - к качке с периодом от 4 до 10 с, °, не более

• - к длительным наклонам от вертикали во всех направлениях, °, не более

• - к воздействию в течение 10 суток относительной влажности от 92 до 98 % при температуре от +38 до +42 °С

• - к морскому туману

• - к помехам с уровнями, установленными Правилами РМРС и РРР

от -40 до +50

от 2 до 100

от 40 до 80

30

22,5

Наименование

Обозначение

Количество

Датчик-газоанализатор ДАФ-М ¹⁾

-

1 шт.

Ведомость эксплуатационных документов

ИБЯЛ.413445.003 ВЭ

1 экз.

Комплект эксплуатационных документов³⁾

-

1 компл.

Комплект ЗИП ²⁾

-

1 компл.

• ¹⁾ Исполнение согласно заказу.

• ²⁾ Согласно ведомости ЗИП.

• ³⁾ Согласно ведомости эксплуатационных документов.

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

1.

Датчики-газоанализаторы

ДАФ-М

73327-18

Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»), г. Смоленск

МП 2422265-2018 (с изменением

№1)

МП 242-22652021

Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»), г. Смоленск

ФГУП

«ВНИИМ

им. Д.И.

Менделеева», г. Санкт-Петербург
