МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ ИТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Госстандарт)

Москм

О переоформлении свидетельства об утверждении типа средства измерений № 59164 «Газоанализаторы АНКАТ-7664Микро» и внесении изменений в описание типа

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений» (далее — Административный регламент), зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ФГУП «СПО «Аналитприбор» от 5 апреля 2016 г. № 63/6883 приказываю:

• 1.  Внести изменения в описание типа на газоанализаторы АНКАТ-7664Микро, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61020-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 59164 «Газоанализаторы АНКАТ-7664Микро», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 61020-15, в связи с внесением изменений в методику поверки.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.



  Голубев

Заместитель Руководителя

Федерального агентства

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «16» июня 2016 г. № 765

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы АНКАТ-7664Микро

Газоанализаторы АНКАТ-7664Микро предназначены для непрерывных автоматических измерений объёмной доли кислорода (Ог), диоксида углерода (СОг), пропана (СзНв) и метана (СЕЦ), массовой концентрации вредных веществ, в том числе паров нефти и нефтепродуктов, довзрывоопасных концентраций метана, горючих газов и паров, их смесей (Ех), довзрывоопасных концентраций суммы предельных углеводородов (ЕСН), а также выдачи сигнализации о достижении содержания определяемых компонентов установленных пороговых значений.

Газоанализаторы АНКАТ-7664Микро (далее - газоанализаторы) представляют собой многоканальные носимые (индивидуальные) приборы непрерывного действия.

Принцип действия газоанализаторов:

• - по измерительному каналу довзрывоопасных концентраций метана, горючих газов и паров, их смесей - термохимический (Ех);

-по измерительным каналам довзрывоопасных концентраций суммы предельных углеводородов (SCH), объёмной доли диоксида углерода (СОг), пропана (СзНв) и метана (СН4) - оптико-абсорбционный;

• - по измерительным каналам объёмной доли кислорода (Ог), массовой концентрации оксида углерода (СО), сероводорода (H2S), диоксида азота (NO2) и диоксида серы (SO2), хлора (С1г), хлороводорода (НС1) и аммиака (NH3) - электрохимический;

• - по измерительным каналам массовой концентрации вредных веществ, паров нефти и нефтепродуктов - фотоинизационный (PID).

Способ отбора пробы - диффузионный или принудительный. Принудительный отбор пробы обеспечивается побудителем расхода или с помощью меха резинового и блока

На верхнюю крышку газоанализатора могут быть установлены крепящиеся при помощи защелки побудитель расхода или блок поверочный, закрывающие пазы на верхней стенке и образующие при их установке на газоанализатор газовый канал, служащий для принудительной подачи пробы. Газоанализаторы, в зависимости от исполнения, включают в себя от 1-го до 4-х измерительных каналов. Перечень исполнений с указанием количества измерительных каналов приведен в таблицах 1 и 2.

Таблица 1 - Обозначения, наименования газоанализаторов и перечень измерительных каналов газоанализаторов АНКАТ-7664Микро, -01,... -18

Таблица 2 - Обозначения, наименования газоанализаторов и перечень измерительных каналов газоанализаторов АНКАТ-7664Микро-20,..., -45

Примечание - При выпуске из производства газоанализаторы по измерительному

(МЭК 60079-0:1998):

• - АНКАТ-7664Микро, -01, -03, -04, -05, -17, -18

• - АНКАТ-7664Микро-02, -06, -07, -08, -09

• - АНКАТ-7664Микро-10,-16

• - АНКАТ-7664Микро-20, -21, -22, -39, -40, -41

• - АНКАТ-7664Микро-23, -24, -25, -36, -37, -38, -45

• - АНКАТ-7664Микро-26,... , -35, -42, -43, -44

Корпус газоанализатора имеет степень защиты от доступа

Газоанализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р 51522.1-2011.

Внешний вид газоанализаторов приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм приведена на рисунке 2.

б) АНКАТ-7664Микро,-01...-18 с побудителем расхода

а) АНКАТ-7664Микро,-01... -18 без побудителя расхода

в) АНКАТ-7664Микро-20.. .-45 без побудителя расхода

г) АНКАТ-7664Микро-20.. .-45 с побудителем расхода

Рисунок 1 - Внешний вид газоанализаторов

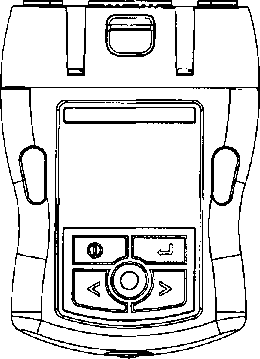

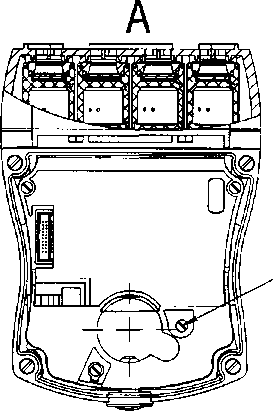

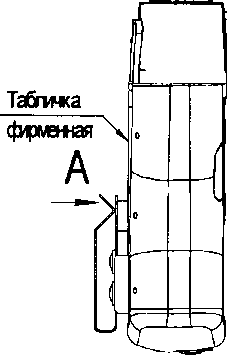

Рисунок 2 - Схема пломбировки газоанализаторов от несанкционированного доступа и место нанесения оттисков клейма (указаны стрелками)

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (далее - ВПО), разработанное предприятием-изготовителем специально для непрерывного автоматического измерения содержания определяемых компонентов.

Основные функции ВПО:

а) цифровая индикация содержания всех определяемых компонентов на табло газоанализатора;

б) выдача сигнализации при достижении содержания определяемого компонента порогов срабатывания «ПОРОГ 1» и «ПОРОГ 2» по каждому измерительному каналу;

в) цифровая индикация установленных порогов по выбранному измерительному каналу;

г) подсчет среднесменного значения концентрации по каждому из определяемых компонентов (кроме каналов О2, СН4, СзНв, SCH, PID) от момента последнего включения газоанализаторов;

д) сохранение в энергонезависимой памяти архива измеренных значений содержания определяемого компонента по каждому измерительному каналу;

е) обмен данными с ПЭВМ по интерфейсу USB.

ВПО газоанализатора реализует следующие расчетные алгоритмы:

• 1) вычисление значений содержания определяемого компонента по данным от первичного измерительного преобразователя;

• 2) сравнение текущих результатов измерений с заданными пороговыми уровнями срабатывания сигнализации;

• 3) непрерывную самодиагностику аппаратной части газоанализатора.

ВПО газоанализаторов идентифицируется посредством отображения номера версии и контрольной суммы на табло газоанализатора при включении питания или через меню.

Идентификационные данные программного обеспечения приведены в таблице 3.

Таблица 3

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Встроенное программное обеспечение соответствует ГОСТ Р 8.654-2009. Уровень защиты встроенного программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014 и осуществляется посредством механического опечатывания.

Метрологические и технические характеристики

• 1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов в зависимости от определяемого компонента и принципа действия приведены в таблицах 4 и 5.

Таблица 4 - Измерительные каналы газоанализаторов АНКАТ-7664Микро с термохимическим, электрохимическими и оптико-абсорбционными принципами действия

Таблица 5 - Измерительный канал газоанализаторов АНКАТ-7664Микро с фотоионизационным принципом действия (PID)

Примечание - Свх - массовая концентрация определяемого компонента на входе газоанализатора, мг/м³.

Диапазон показаний массовой концентрации для всех определяемых компонентов от 0 до 4000 мг/м³. Цена единицы младшего разряда (ЕМР) индикации определяемого компонента, массовая концентрация, мг/м³:

0,1 в диапазоне показаний от 0 до 99,9;

1 в диапазоне показаний от 100 до 4000.

^2} Не применяется при контроле ПДК в воздухе рабочей зоны, только для аварийных ситуаций.________________________________________________________________________________

• 2) Пределы допускаемой вариации показаний в долях от предела допускаемой основной погрешности                                                            0,5

• 3) Пределы допускаемой дополнительной погрешности газоанализаторов при изменении температуры окружающей и анализируемой сред в рабочих условиях эксплуатации от температуры, при которой определялась основная погрешность, в долях от пределов допускаемой основной погрешности, не более:

• - по измерительным каналам Ex, SCH, СЬЦ, СзНв, СО2

~ по измерительному каналу PID, на каждые 10 °C

• - по измерительному каналу Ог для исполнений

АНКАТ-7664Микро,-01... -18                              согласно таблице 6

• - по измерительному каналу Ог для исполнений

АНКАТ-7664Микро-20.. .-45, на каждые 10 °C

• - по остальным измерительным каналам                        согласно таблице 6

Таблица 6

• 4) Пределы допускаемой дополнительной погрешности газоанализаторов при изменении атмосферного давления в диапазоне от 84 до 120 кПа (от 630 до 900 мм рт.ст.) от номинального значения давления (101,3±4,0) кПа ((760±30) мм рт.ст.), в долях от пределов

  допускаемой основной погрешности не более:

  • - по измерительным каналам Ex, СО, SO2, H2S, N02, CI2, НС1, NH3

  • - по измерительному каналу PID

  • - по измерительному каналу Ог, на каждые 3,3 кПа

  • - по измерительным каналам ZCH, СН4, С3Н8, СО2 для исполнений

  АНКАТ-7664Микро,-01 ..., -18

  • - по измерительным каналам SCH, СН4, СзН«, СО2 для исполнений

  АНКАТ-7664Микро-20,..., -45 на каждые 3,3 кПа

• 5) Пределы допускаемой дополнительной погрешности газоанализаторов от изменения относительной влажности анализируемой среды в диапазоне от 30 до 95 % от номинального значения 65 % без конденсации влаги при температуре +25 °C, в долях от пределов допускаемой основной погрешности, не более:

• - по измерительному каналу Ех

• - по измерительным каналам SCH, СН4, СЗН8, СО2, 02, СО, SO2, H2S, N02, С12

• - по измерительному каналу PID, на каждые 10 %

• 6) Пределы допускаемой дополнительной погрешности газоанализаторов по измерительному каналу Ех от изменения скорости потока анализируемой среды в диапазоне от 0 до 6 м/с при диффузионном отборе пробы, в долях от пределов допускаемой основной абсолютной

погрешности                                                                          1,0

• 7) Газоанализаторы при принудительном отборе пробы соответствуют требованиям к основной погрешности при изменении расхода анализируемой газовой смеси в диапазоне от 0,3 до 0,6 дм³/мин.

• 8) Газоанализаторы соответствуют требованиям к основной погрешности при изменении пространственного положения на 360° вокруг каждой из трех взаимно перпендикулярных осей.

• 9) Газоанализаторы соответствуют требованиям к основной погрешности при воздействии синусоидальной вибрации частотой от10до55Гцс амплитудой не более 0,35 мм.

• 10) Газоанализаторы по измерительным каналам ZCH, CH4, СзН₈, СО2, О2, СО, SO2, H₂S, NO2, С1₂, НС1, NH3 должны соответствовать требованиям к основной абсолютной погрешности после воздействия перегрузки по содержанию определяемого компонента. Пределы допускаемой абсолютной погрешности газоанализаторов по измерительному каналу Ех после снятия перегрузки и по истечении времени восстановления должны быть не более ± 7 % НКПР.

Содержание определяемого компонента при перегрузке, время воздействия перегрузки, время восстановления после воздействия перегрузки приведены в таблице 7.

Таблица 7

11) Допускаемый интервал времени работы без корректировки показаний по ГС не менее 6 месяцев.

• 12) Газоанализаторы при принудительном способе отбора пробы соответствуют требованиям к основной погрешности по измерительным каналам Ex, SCH, СН4, СзН₈ при подключении к газоанализатору пробозаборника с линией транспортирования пробы длиной до 10 м.

• 13) Пределы допускаемой суммарной дополнительной погрешности от воздействия неопределяемых компонентов, содержание которых приведено в таблице 8, равны ± 2,0 в долях от предела допускаемой основной погрешности.

Таблица 8

Примечание - Знак «-» означает, что по данному неопределяемому компоненту

дополнительная погрешность не нормируется._________________________________________

• 14) Время прогрева газоанализаторов должно быть, мин, не более:

а) по измерительному каналу Ех

б) по измерительным каналам СО₂, ZCH, СИ», СзН₈

в) по измерительным каналам О₂, СО2, СО, SO₂, H2S, NO2, Cl₂, НС1, PID, NH₃

• 15) Газоанализаторы, соответствующие требованиям Правил РМРС и РРР, устойчивы:

а) при воздействии вибрации с частотой от 2 до 100 Гц;

б) к ударам с ускорением 49 м/с² (5g) при частоте от 40 до 80 ударов в минуту;

в) к качке до 30° с периодом от 7 до 9 с;

г) к длительным наклонам до 22,5° от вертикали во всех направлениях;

д) к морскому туману.

• 16) Газоанализаторы, соответствующие требованиям Правил РМРС и РРР, устойчивы в предельных условиях эксплуатации:

а) к воздействию повышенной температуры до +45 °C;

б) к воздействию пониженной температуры до -30 °C;

в) к воздействию в течение 5 суток относительной влажности (93 1 3 )% при температуре (40±2) °C.

• 17) Время срабатывания предупредительной и аварийной сигнализации, с, не более:

• - для газоанализаторов исполнений АНКАТ-7664Микро,-01... -18 согласно таблице 9;

• - для газоанализаторов исполнений АНКАТ-7664Микро-20.. .-45 согласно таблице 10;

• 18) Пределы допускаемого времени установления показаний газоанализаторов, с, не более:

* для газоанализаторов исполнений АНКАТ-7664Микро,-01 ...-18 согласно таблице 9;

• - для газоанализаторов исполнений АНКАТ-7664Микро-20...-45 согласно таблице 10;

Таблица 9

Таблица 10

19) Электрическое питание газоанализаторов осуществляется от блока

• 21) Масса газоанализаторов, кг, не более:

• - без побудителя расхода

• - с побудителем расхода

• 22) Средний полный срок службы датчиков, лет:

а) ЭХД, ТХД

б) ИКД

в) PID                             2 (при работе газоанализатора не более 8 ч в сутки)

• 23) Средняя наработка на отказ газоанализаторов в условиях эксплуатации (с учетом технического обслуживания) 30 000 ч.

Условия эксплуатации

• - диапазон температуры окружающей и анализируемой сред, °C:

а) рабочие значения                                                 от -30 до +45;

б) предельные рабочие значения (в течение 6 ч)                       от -40 до +50;

• - диапазон атмосферного давления, кПа                               от 80 до 120;

мм рт. ст.                          от 600 до 900;

• - диапазон относительной влажности воздуха - от 30 до 95 % при температуре +25 °C и более низких температурах без конденсации влаги;

• - массовая концентрация пыли, г/м³, не более                                    10'²;

• - синусоидальная вибрация с частотой от 10 до 55 Гц и амплитудой не более 0,35 мм;

Условия эксплуатации газоанализаторов, соответствующих требованиям Правил РМРС и РРР:

• -  длительные наклоны до 22,5° от вертикали во всех направлениях, а также качка до 30° с периодом от 7 до 9 с;

• -  вибрация с частотой от 2 до 100 Гц;

• -  удары с ускорением 49 м/с² при частоте от 40 до 80 ударов в минуту;

• -  морской туман.

Знак утверждения типа наносится

• 1) на титульный лист (центр листа) руководства по эксплуатации типографским способом;

• 2) на табличку, расположенную на задней стороне газоанализатора.

Комплект поставки газоанализаторов приведен в таблице 11.

Таблица 11

осуществляется по документу МП-242-1981-2015 «Газоанализаторы АНКАТ-7664Микро. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «30» ноября 2015 г. и согласованному ФГУП "ВНИИМС".

Основные средства поверки:

• 1) Стандартные образцы состава газовые смеси:

-кислород - азот (ГСО 10465-2014), ацетон - воздух (ГСО 10385-2013), бензол -воздух (ГСО 10366-2013), изопентан - воздух (ГСО 10365-2013), н-пентан - воздух (ГСО 10364-2013), толуол - воздух (ГСО 10368-2013), этанол - воздух (ГСО 10338-2013), выпускаемые по ТУ 6-16-2956-92 в баллонах под давлением;

• - метан - воздух (ГСО 10463-2014), метан - азот (ГСО 10463-2014), пропан - воздух (ГСО 10463-2014), диоксид углерода - азот (ГСО 10465-2014), оксид углерода - воздух (ГСО 10466-2014), аммиак - воздух (ГСО 10468-2014), гексан - воздух (ГСО 10463-2014), выпускаемые по ТУ 2114-001-00226247-2010;

• - изобутилен (2-метилпропен) - воздух (ГСО 10539-2014), 1,2-диметилбензол - воздух (ГСО 10541-2014), трихлорэтилен - воздух (ГСО 10550-2014), выпускаемые по ТУ 0272-013-20810646-2014 в баллонах под давлением.

• 2) Генератор ГДП-102 по ИБЯЛ.413142.002 ТУ в комплекте с источниками микропотоков хлороводорода, сероводорода, хлора, диоксида серы, диоксида азота по ИБЯЛ.418319.013 ТУ.

• 3) Генератор газовых смесей ГГС мод. ГГС-Т или ГГС-К по ШДЕК.418313.009 ТУ в комплекте с источником микропотоков фенола по ИБЯЛ.418319.013 ТУ.

• 4) Установка газосмесительная 368УО-И22 для приготовления поверочных газовых смесей аммиака с воздухом ИБЯЛ.064444.001.

Знак поверки наносится на лицевую сторону свидетельства о поверке.

Методики измерений приведены в документах: ИБЯЛ.413411.053 РЭ «Г азоанализаторы

АНКАТ-7664Микро. Руководство по эксплуатации» и ИБЯЛ.413411.053 РЭ часть 2 «Газоанализаторы АНКАТ-7664Микро. Руководство по эксплуатации часть 2».

• 1 Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. N 1034н).

• 2 ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

• 3 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

• 4 ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код IP).

• 5 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

• 6 ИБЯЛ.413411.053 ТУ Газоанализаторы АНКАТ-7664Микро. Технические условия.

• 7 ИБЯЛ.413411.053 ТУ часть 2 Газоанализаторы АНКАТ-7664Микро. Технические условия.

ФГУП «СПО «Аналитприбор», г. Смоленск 214031, Россия, г. Смоленск, ул. Бабушкина, 3.

Телефон: (4812)-31-12-42,  (4812)-31-30-77, факс: (4812)-31-75-16,  (4812)-31-75-17,

(4812)-31-75-18

E-mail: info@analitDribor-smolensk.ru http//:www.analitpribor-smolensk.ru ИНН 6731002766

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19 Телефон: (812) 251-76-01, факс: (812) 713-01-14 Адрес в Интернет http://www.vniim.ru Адрес электронной почты: info@vniim.ru.

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» RA.RU.311541 от 23 марта 2016 г.
