ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «13» марта 2023 г. № 524

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» марта 2023 г. № 524

Лист № 1 Регистрационный № 39152-12 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули давления эталонные Метран-518

Модули давления эталонные Метран-518 (далее - модули) предназначены для точных измерений и непрерывного преобразования абсолютного и избыточного давления жидкостей и газов, а также разрежения газов в цифровой выходной сигнал.

Принцип действия модуля основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента преобразователя давления. В качестве преобразователя давления в модулях D0,63K, D6,3K и D63K используется емкостная измерительная ячейка, в остальных модулях - тензопреобразователь. Воздействие измеряемого давления на тензопреобразователь вызывает изменение электрического сопротивления его тензорезисторов и разбаланс мостовой схемы, а воздействие измеряемого давления на емкостную ячейку вызывает появление разности емкостей между измерительной мембраной и пластинами конденсатора, расположенным по обеим сторонам от измерительной мембраны. Электрический сигнал, образующийся при разбалансе мостовой схемы или разности емкостей, подается на вход первого канала измерения аналого-цифрового преобразователя (АЦП) и после преобразования в цифровой код поступает в микроконтроллер модуля. Для устранения влияния температуры на точность измерений, электрический сигнал, пропорциональный температуре чувствительного элемента преобразователя давления, подается на второй канал измерения АЦП и далее после преобразования в виде цифрового кода поступает в микроконтроллер. Микроконтроллер модуля по цифровым кодам давления и температуры непрерывно вычисляет значение измеряемого давления в соответствии с функцией преобразования. Индивидуальные коэффициенты функции преобразования, полученные при калибровке преобразователя, хранятся в энергонезависимой памяти модуля. Модуль имеет встроенный асинхронный последовательный интерфейс, по которому он передает информацию блоку электронному калибратора давления Метран-517 или через адаптер USB персональному компьютеру с установленной программой «Поверка СИД».

Электропитание модуля осуществляется от блока электронного калибратора давления Метран-517 или адаптера USB.

Модули изготавливаются в металлическом или пластиковом корпусе.

Модули имеют два исполнения:

• - общепромышленное;

• - взрывозащищенное, только при работе с калибратором давления Метран-517 взрывозащищенного исполнения.

Модули взрывозащищенного исполнения с маркировкой взрывозащиты 1 Ex ia IIB T4 X имеют особовзрывобезопасный уровень взрывозащиты, обеспечиваемый видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» по ГОСТ 31610.11-2012/ЕС 60079-11:2006.

Внешний вид модулей представлен на рисунке 1.

Схемы пломбировки от несанкционированного доступа представлены на рисунке 2.

г)

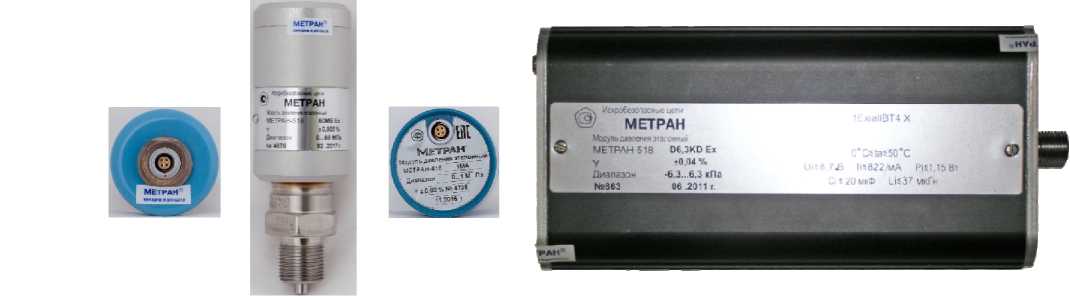

Рисунок 1 - Внешний вид модулей давления эталонных Метран-518:

а) модули с кодом: 160К, 1М, 6М, 25М, D160К, DIVI. D2,5М, с погрешностью от ±0,02 до ±0,04; 60М, с погрешностью от ±0,025 до ±0,04; А160К, А1М, А6М;

б) модули с кодом: 160К, 1М, 6М, 25М, 60М, D160^ D1VI. D2,5М, с погрешностью ±0,05 и ±0,06; 160М;

в) модули с кодом: 2,5К, 6,3К, 25К;

г) модули с кодом: D0,63^ D6,3^ D63К (цвет корпуса черный или серебристый).

^а)                                                     б)

Рисунок 2 - Схемы пломбировки от несанкционированного доступа

а) для модулей на основе тензопреобразователя;

б) для модулей на основе емкостной измерительной ячейки.

Структура встроенного программного обеспечения (далее - ПО) представляет собой набор функций, вызываемые из главной системной функции «main», а также обработчика прерываний событий передачи данных по асинхронному последовательному интерфейсу (UART). Структура автономного ПО «Поверка СИД» представляет собой набор функций и режимов, вызываемых из главного окна программы.

Идентификационные данные встроенного программного обеспечения модуля давления и автономного ПО «Поверка СИД» приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Информация о версии встроенного ПО доступна через автономное ПО «Поверка СИД».

Относительное отличие тестовых результатов вычислений встроенного и автономного ПО от опорных 5 не превышает 0,001.

В модуле давления отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов.

Защита модуля давления эталонного Метран-518 от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается установкой наклеек «Повреждение не допускается» на корпусе прибора.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Код модуля давления, диапазоны измерений и минимальный поддиапазон измерений модулей давления, предельно-допускаемое давление, пределы допускаемой основной приведенной погрешности и вид измеряемого давления приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится типографским способом на титульные листы руководства по эксплуатации и паспорта, трафаретным способом - на табличку модуля в левом верхнем углу.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа;

ГОСТ 8.187-76 Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4*10⁴ Па;

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 140⁶ Па;

ТУ 4381-061-51453097-2010 Модули давления эталонные Метран-518. Технические условия.

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)

ИНН 7448024720

Адрес места осуществления деятельности: 454103, г. Челябинск, Новоградский пр-т, д. 15

Телефон: (351) 24-24-444

E-mail: info.Metran@emerson.com

Web-сайт: http://www.metran.ru

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)

Адрес: 454048, г. Челябинск, ул. Энгельса, д. 101

Телефон/факс: (351) 232-04-01

E-mail: stand@chel.surnet.ru

Уникальный номер записи в реестре аккредитованных лиц № 30059-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «13» марта 2023 г. № 524

Лист № 1 Регистрационный № 66754-17 Всего листов 16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии статические трехфазные ФОБОС 3

Счетчики электрической энергии статические трехфазные ФОБОС 3 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, измерений показателей качества электрической энергии в соответствии с требованиями ГОСТ 30804.4.30-2013 в трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока частотой 50 Гц.

Принцип действия счетчиков основан на предварительном масштабировании входных сигналов напряжения и тока с дальнейшим преобразованием их в цифровой код и обработкой, а также с последующим отображением на дисплее отсчетного устройства или выносном дисплее результатов измерений и информации:

• - количества активной электрической энергии, не менее, чем по 4-м тарифам, суммарно по тарифам в двух направлениях (потребление, генерация), кВт^ч;

• - количества реактивной электрической энергии, не менее, чем по 4-м тарифам, суммарно по тарифам в двух направлениях (потребление, генерация), кВАруч;

• - параметров сети (сила переменного тока - по каждой фазе и суммарно по трем фазам, сила переменного тока в нулевом проводе (опционально), фазное напряжение переменного тока, линейное напряжение переменного тока, коэффициент мощности - по каждой фазе и суммарно по трем фазам, активная, реактивная и полная электрическая мощность - по каждой фазе и суммарно по трем фазам, коэффициент tgф, а также частота сети);

• - показателей качества электрической энергии (положительное и отрицательное отклонение напряжения, отклонение частоты, провалы и прерывания напряжения, перенапряжение);

• - текущего времени и даты.

Счетчики выпускаются в двух корпусных исполнениях - для установки в помещении, шкафу, щитке (далее - шкафного исполнения) и для установки вне помещения (наружной установки, далее - исполнения «Сплит»).

Счетчики шкафного исполнения состоят из корпуса, присоединяемого сменного модуля связи (далее - сменный модуль, опционально) и прозрачной крышки клеммной колодки.

Счетчики исполнения «Сплит» состоят из двух конструктивно разделенных частей -измерительного блока, состоящего из корпуса и прозрачной крышки клеммной колодки, и выносного дисплея.

В корпусе счетчика шкафного исполнения и измерительного блока счетчика исполнения «Сплит» расположены печатная плата, клеммная колодка, узел измерения, содержащий три цепи измерения силы и напряжения переменного тока, а также цепь для контроля силы переменного тока в нулевом проводе (опционально), вспомогательные цепи, встроенные часы реального времени (далее - часы), источник автономного питания (литиевая или/и ионисторная батарея), трехфазное реле отключения нагрузки с блокировкой переключения или реле управления внешним коммутирующим устройством (опционально), жидкокристаллический дисплей (в шкафном исполнении), преобразователь резервного питания (в шкафном исполнении), дополнительный модуль связи, сменный модуль связи, содержащий дополнительный источник питания (опционально).

Пломбирование крышки клеммной колодки предотвращает доступ к клеммной колодке, к контактам импульсных электрических выходов и контактам интерфейса RS-485 счетчика, клеммам преобразователя резервного питания (счетчиков трансформаторного включения), к блокиратору переключения реле (счетчиков непосредственного включения), а также к разъему интерфейса Ethernet (счетчиков модификации Е) или к слоту sim-карты интерфейса GSM/GPRS/NB-IoT (счетчиков модификации G). Вскрытие крышки клеммной колодки контролируется электронной пломбой.

На крышке счетчика шкафного исполнения и на корпусе счетчика исполнения «Сплит» нанесена схема подключения счетчиков.

Заводской номер наносится на корпус или маркировочную наклейку любым технологическим способом в виде цифрового кода.

На верхней части крышки корпуса шкафного исполнения расположена крышка для доступа к разъему для присоединения сменного модуля связи. Крышка крепится с помощью пломбировочного винта. При необходимости установки сменного модуля связи крышка удаляется, а модуль фиксируется пломбировочным винтом с возможностью установки пломбы. Сменный модуль связи может содержать дополнительный источник автономного питания. Крышка сменного модуля крепится пломбировочным винтом, доступ к сменному модулю пломбируется.

На передней панели счетчика шкафного исполнения расположены две кнопки управления выводом данных на дисплей.

Дисплей счетчика исполнения «Сплит» является выносным. Связь между выносным дисплеем и измерительным блоком счетчика осуществляется по радиоинтерфейсу. На передней панели выносного дисплея также расположены две кнопки управления выводом данных и дополнительная клавиатура для ввода цифровой информации.

Счетчики и выносной дисплей выполнены в пластмассовом корпусе.

Счетчики предназначены для эксплуатации как в качестве самостоятельного устройства, так и в составе программно-технических комплексов (далее - ПТК), интеллектуальных систем учета электроэнергии (далее - ИСУЭ) и систем телемеханики (далее - СТ).

Для передачи результатов измерений и информации в ИСУЭ и СТ, связи со счетчиками с целью их обслуживания и настройки в процессе эксплуатации, используются вспомогательные цепи счетчика, в том числе совместно или по отдельности:

• - радиоинтерфейс (радиомодуль, опционально);

• - интерфейс оптического типа (оптический порт, опционально);

• - интерфейс передачи данных RS-485 (опционально);

• - интерфейс GSM/GPRS, 2G, 3G, 4G, 5G, NB-IoT (опционально, в том числе, в виде сменного модуля);

• - интерфейс Ethernet (опционально, в том числе, в виде сменного модуля);

• - импульсное выходное устройство оптическое;

• - импульсное выходное устройство электрическое (только для шкафного исполнения, может использоваться также и как устройство телеуправления в СТ);

• - реле нагрузки или управления внешним коммутирующим устройством (для счетчика трансформаторного включения, в том числе, как устройство управления в СТ, опционально);

- входы сигнализации (опционально до 16 входов с возможностью расширения до 48 при применении внешнего мультиплексора).

В счетчике с радиоинтерфейсом реализована функция инициативной связи с ИСУЭ, в том числе:

- при вскрытии клеммной крышки, корпуса;

- при воздействии сверхнормативным магнитным, электромагнитным полем;

- при перепрограммировании;

- при превышении максимальной мощности;

- при отклонении от нормированного (заданного) значения уровня напряжения;

- при превышении порога температуры внутри счетчика;

- при возникновении других программируемых событий, в том числе для обеспечения функционала СТ.

Счетчики имеют встроенные энергонезависимые часы реального времени с поддержкой текущего времени (секунды, минуты, часы) и календаря (число, месяц, год).

В счетчиках реализована возможность задания не менее 24 временных тарифных зон суток раздельно для каждого дня недели и праздничных дней, с индивидуальным тарифным расписанием для не менее, чем 12 сезонов года.

Счетчики имеют энергонезависимую память, сохраняющую данные при отключении питания более 30 лет.

Счетчики дополнительно обеспечивают выполнение следующих функций:

- контроль вскрытия крышки корпуса (кожуха);

- контроль вскрытия крышки клеммной колодки счетчика;

- контроль температуры внутри счетчика;

- контроль воздействия сверхнормативного магнитного поля (постоянного, переменного);

- контроль напряжения переменного тока и пропадания фазных напряжений переменного тока;

- контроль силы переменного тока и мощности подключаемой нагрузки;

- фиксация изменений направления перетока мощности;

- контроль отклонения показателей качества электроэнергии;

- контроль правильности чередования фаз;

- контроль соотношения реактивной и активной электрической мощности;

- контроль доступа по интерфейсу;

- контроль состояния входов телесигнализации (опционально);

- контроль инициализации счетчика с фиксацией даты, времени;

- контроль времени последнего сброса счетчика с фиксацией даты, количества сбросов;

- дистанционное отключение/включение подключаемой нагрузки посредством команды от ИСУЭ (опционально);

- автоматическое отключение/включение подключаемой нагрузки или внешнего коммутирующего устройства по установленным критериям величин контролируемых счетчиком параметров сети, а также настраиваемым критериям функций контроля, перечисленных выше (опционально);

- контроль количества срабатываний реле;

- самодиагностика счетчика.

Структура обозначения исполнений (модификаций) счетчиков приведена на рисунке 1.

ФОБОС 3 T x x(x)A Q O ххх L x(n) N W -x

класс точности: варианты: A, B, C, D

(в соответствии с таблицей 2) W - модификация без радиомодема

_____нет символа - счетчик c радиомодемом_____ N - комплектация исполнения «Сплит» без выносного дисплея;

нет символа - счетчик «Сплит» c выносным ________дисплеем______________________________

S(n) - счетчик наружной установки исполнения «Сплит»

М(п) - шкафного исполнения с установкой сменного модуля связи*;

SM(n) - исполнения «Сплит» с установкой сменного модуля связи*;

нет символа - без возможности установки сменного модуля связи:

n - номер модели корпуса (1); нет символа -________________«базовая» модель корпуса________________

L - наличие реле управления нагрузкой (для счетчика непосредственного включения) или внешним коммутирующим устройством (для ______________________счетчика трансформаторного включения) наличие дополнительных интерфейсов связи (в соответствии с таблицей 9) - в случае наличия нескольких интерфейсов, в том числе, одного типа, символы указываются соответствующее количество раз;

O - наличие оптического порта Q - модификация с нормируемыми измерениями характеристик показателей качества электроэнергии нет символа - модификация без нормируемых измерений характеристик ________________________________показателей качества электроэнергии_______

I - наличие контроля силы переменного тока ___________________________________в нейтральном проводе___________________ номинальный/базовый (максимальный) ток, ________________________________________A; варианты: в соответствии с таблицей 2 номинальное фазное/линейное напряжение, В; варианты: 230В: 3x230/400;

57,7В: 3x57,7/100; _____________________________________________127В: 3x127/220___________________________

Т- счетчик трансформаторного включения; нет символа: счетчик непосредственного включения

тип счетчика (наименование) Рисунок 1 - Структура обозначения исполнений (модификаций) счетчиков

Примечание: * - при комплектовании счетчика сменным модулем связи тип сменного модуля связи указывается на корпусе сменного модуля связи, и в эксплуатационной документации добавляется к обозначению счетчика в соответствии с рисунком 1, а так же при заказе.

- При отсутствии опции отсутствует и соответствующий символ в условном обозначении.

Пример обозначения счетчика: Счетчик ФОБОС 3 230В 5(80)А IQORL-D - счетчик электрической энергии ФОБОС трехфазный непосредственного включения шкафного исполнения, имеющий следующие характеристики:

• - номинальное фазное/линейное напряжение 230/400 В;

• - номинальный (максимальный) ток 5 (80) А;

• - наличие контроля силы переменного тока в нейтральном проводе;

• - нормируемые измерения характеристик показателей качества электроэнергии;

• - наличие оптического порта;

• - наличие реле управления нагрузкой;

• - класс точности - 1 по активной энергии, 2 по реактивной энергии;

• - наличие дополнительного интерфейса RS-485.

Счетчики содержат журнал событий, в котором фиксируются события, время и дата их наступления/прекращения, в том числе:

• - вскрытия клеммной крышки;

• - вскрытия корпуса (кожуха) счетчика;

• - перепрограммирования;

• - воздействия сверхнормативного магнитного поля;

• - факта связи со счетчиком по интерфейсу, приведшего к изменению данных;

• - превышение силы переменного тока в измерительных цепях;

• - нарушения показателей качества электроэнергии (положительное и отрицательное

отклонения напряжения переменного тока, перенапряжение, превышающее 120  %

номинального напряжения, провалы напряжения);

• - суммарное время отклонения напряжений на 10 % и более от номинального напряжения, на интервале времени 10 минут за расчетный период;

• - количество фактов перенапряжения, превышающее 120 % номинального напряжения за расчетный период;

• - изменения состояния реле;

• - изменений текущих значений времени и даты при синхронизации времени;

• - попыток доступа по интерфейсу с некорректным паролем;

• - изменений состояния входов телесигнализации, а также результатов самодиагностики:

• - измерительного блока,

• - вычислительного блока,

• - таймера,

• - блока питания,

• - дисплея,

• - блока памяти (подсчет контрольной суммы).

Счетчики регистрируют события и сохраняют их в энергонезависимой памяти с фиксацией даты и времени в журналах событий. Каждое событие регистрируется в соответствующем журнале событий. Объём каждого журнала событий не менее 500 записей.

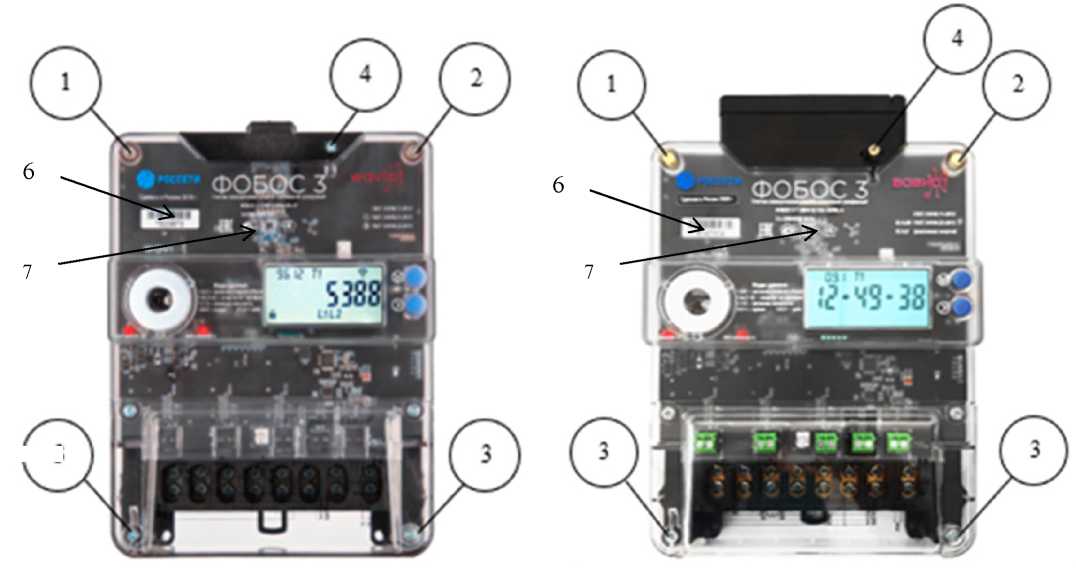

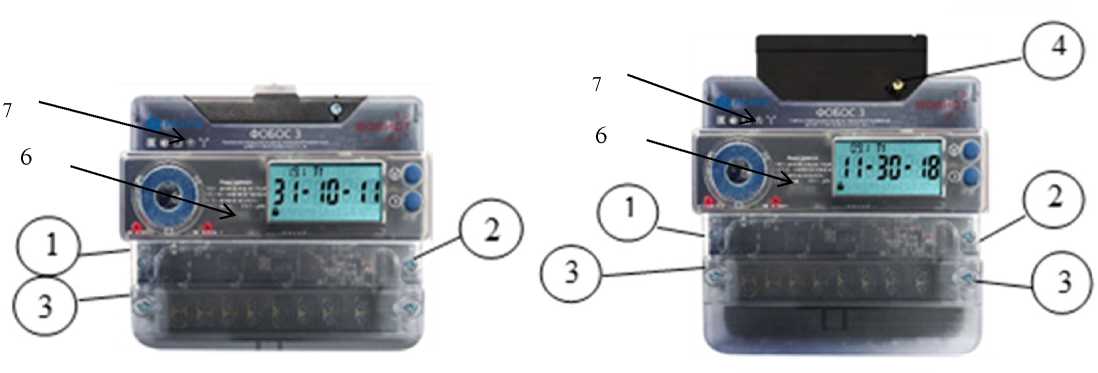

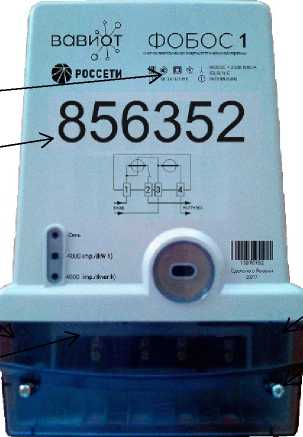

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки) и мест пломбирования производителя, обслуживающей организации, доступа к сменному модулю связи представлены на рисунке 2. Способ ограничения доступа к местам настройки (регулировки) - пломбирование с нанесением знака поверки.

а) счетчик в корпусе шкафного исполнения «базовой» модели

б) счетчик в корпусе шкафного исполнения «базовой» модели со сменным модулем связи

в) счетчик в корпусе шкафного исполнения

1 модели

г) счетчик в корпусе шкафного исполнения

1 модели со сменным модулем связи

7

6

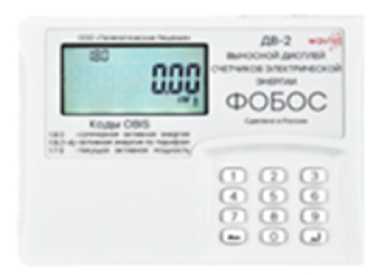

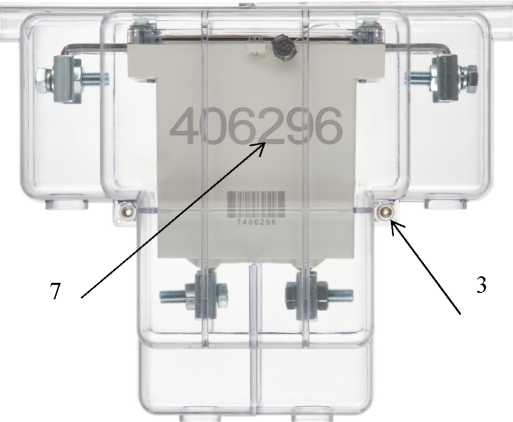

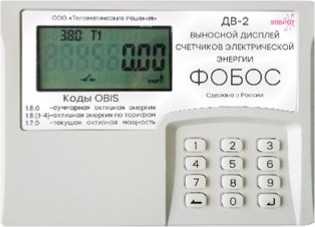

д) счетчик в корпусе для наружной установки е) выносной дисплей исполнения «Сплит»

• 1) Место пломбирования производителя

• 2) Пломба с нанесением знака поверки, место ограничения доступа к местам настройки (регулировки)

• 3) Место пломбирования обслуживающей организации на крышке доступа к клеммной колодке

• 4) Место пломбирования доступа к сменному модулю связи

• 5) Место размещения сменного модуля связи в корпусе исполнения «Сплит»

• 6) Место нанесения заводского номера

7) Место нанесения знака утверждения типа СИ

Рисунок 2 - Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки) и мест пломбирования производителя, обслуживающей организации, доступа к сменному модулю связи

Счетчики имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память счетчика и предназначенное для:

• - обработки сигналов от измерительных элементов и входов телесигнализации счетчика, вычисления, индикации на встроенном или выносном дисплее счетчика и регистрации результатов измерений количества и качества электрической энергии;

• - хранения учетных данных, коэффициентов калибровки и конфигурации счетчиков;

• - ведения архива данных и журнала событий;

• - выполнения других функций счетчиков;

• - передачи результатов измерений и информации в ИСУЭ.

Встроенное ПО разделено на метрологически значимую и метрологически незначимую части. Возможно изменение только метрологически не значимой части ПО, при этом метрологически значимая часть ПО остается неизменной.

Метрологические характеристики счетчиков нормированы с учетом влияния ПО. Идентификационные данные ПО счетчиков приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Диапазоны измеряемых величин, а также пределы допускаемых погрешностей измерений приведены в таблице 2.

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Таблица 2 - Метрологические характеристики

Пределы допускаемой дополнительной погрешности (для фазного напряжения переменного тока, силы переменного тока, отрицательного и положительного отклонения напряжения переменного тока, частоты переменного тока, отклонения частоты переменного тока, длительности провала и прерывания напряжения, глубины провала напряжения, длительности перенапряжения, перенапряжения, коэффициента мощности, коэффициента tgф, активной электрической мощности, реактивной электрической мощности, полной электрической мощности), вызываемой изменением температуры окружающей среды на ±10 °С, составляют от пределов допускаемой основной погрешности.

Таблица 3 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии прямого и обратного направлений при симметричной трехфазной нагрузке

Таблица 4 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии прямого и обратного направлений при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения

Таблица 5 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии прямого и обратного направлений, вызванной изменением напряжения электропитания в пределах от 0,8^Uhom ,до 1,2-Uhom при симметричной нагрузке

Таблица 6 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии прямого и обратного направлений при отклонении частоты сети в пределах +2 % от Гном соответствует значениям .

Таблица 7 - Изменение относительной погрешности измерений реактивной электрической энергии прямого и обратного направлений, вызванное возвращением к нормальному включению после замыкания на землю одной из трех фаз

Таблица 8 - Средний температурный коэффициент счетчиков в температурных поддиапазонах от минус 40 до плюс 70 °С при измерении реактивной электрической энергии прямого и обратного направлений

Таблица 9 - Основные технические характеристики

наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на корпус счетчика любым технологическим способом.

Комплектность средства измерений

Таблица 10 - Комплектность средства измерений

приведены в разделе 5 «Основные функции счетчика» руководства по эксплуатации.

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;

ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии»;

ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ТУ 26.51.63-002-05534663-2016 (идентично ТУ 4228-002-05534663-2016) «Счетчики электрической энергии статические трехфазные ФОБОС 3. Технические условия».

Общество с ограниченной ответственностью «Телематические Решения» (ООО «Телематические Решения»)

ИНН 7725339890

Адрес места осуществления деятельности: г. Москва, ш. Каширское, д. 61, корп. 4, стр. 1, 2-й и 3-й этажи

Телефон: +7 (499) 557-04-65

Е-mail: info@waviot.ru

Web-сайт: http://www.waviot.ru

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский пр-д, д.2, этаж 2, пом. I, ком. 35,36

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390

в части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон (факс): 8 (495) 437 55 77, 8 (495) 437 56 66

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц №30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» марта 2023 г. № 524

Лист № 1 Регистрационный № 66753-17 Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии статические однофазные ФОБОС 1

Счетчики электрической энергии статические однофазные ФОБОС 1 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, измерений показателей качества электрической энергии в соответствии с требованиями ГОСТ 30804.4.30-2013 в однофазных двухпроводных электрических сетях переменного тока частотой 50 Гц.

Принцип действия счетчиков основан на предварительном масштабировании входных сигналов напряжения и тока с дальнейшим преобразованием их в цифровой код и обработкой, а также с последующим отображением на дисплее отсчетного устройства или выносном дисплее результатов измерений и информации:

• - количества активной электрической энергии, не менее, чем по 4-м тарифам, и суммы (прямого и обратного направлений учета), кВт^ч;

• - количества реактивной электрической энергии, характеризующей индуктивное или ёмкостное состояние сети не менее, чем по 4-м тарифам, и суммы, кВАр^ч;

• - параметров сети (сила переменного тока, напряжение переменного тока, частота сети, коэффициент мощности, сила переменного тока в нулевом проводе, активная, реактивная и полная электрическая мощность);

• - показателей качества электрической энергии (опционально, положительное и отрицательное отклонение напряжения, отклонение частоты);

• - текущего времени и даты.

Дополнительная информация, предоставляемая по интерфейсам связи счетчика:

• - архивные данные в соответствии с таблицей 6:

• - расчетное соотношение активной и реактивной мощности;

• - расчетный небаланс токов в фазном и нулевом проводах (опционально).

Счетчики выпускаются в двух корпусных исполнениях - для установки в помещении, шкафу, щитке (далее - шкафного исполнения) и для установки вне помещения (наружной установки, далее - «Сплит»). Заводской номер наносится на корпус или маркировочную наклейку любым технологическим способом в виде цифрового кода.

Счетчики (кроме «базового» исполнения «Сплит») состоят из корпуса и прозрачной крышки клеммной колодки.

Счетчики исполнения «Сплит» состоят из двух конструктивно разделенных частей -измерительного блока и выносного дисплея. Корпус измерительного блока счетчиков «базового» исполнения является неразъемным. Зажимы измерительного блока счетчиков «базового» исполнения закрываются двумя прозрачными крышками зажимов.

В корпусе счетчиков шкафного исполнения и измерительного блока счетчиков исполнения «Сплит» расположены печатная плата, клеммная колодка (для шкафного исполнения), зажимы (для счетчиков «базового» исполнения «Сплит»), измерительные элементы, имеющие цепь измерения тока и цепь измерения напряжения в однофазной сети переменного тока, а также цепь для контроля силы переменного тока в нулевом проводе (опционально), вспомогательные цепи, встроенные часы реального времени (далее - часы), источник автономного питания (литиевая батарея), реле отключения нагрузки (опционально), жидкокристаллический дисплей (в шкафном исполнении).

Пломбирование крышки клеммной колодки (крышек зажимов для счетчиков «базового» исполнения «Сплит») предотвращает доступ к клеммной колодке (зажимам).

На крышке клеммной колодки счетчиков шкафного исполнения и на измерительном блоке счетчиков исполнения «Сплит» нанесена схема подключения счетчиков.

Крышка корпуса (кожух) счетчиков шкафного исполнения или измерительного блока счетчиков исполнения «Сплит» при опломбировании предотвращает доступ к внутреннему устройству счетчиков.

Под крышкой клеммной колодки корпуса счетчиков шкафного исполнения расположены контакты импульсных электрических выходов и контакты интерфейса RS-485 счетчика (опционально).

Счетчики могут содержать сменный модуль дополнительного канала связи (далее -сменный модуль, опционально, в зависимости от модификации корпуса).

На передней панели счетчиков шкафного исполнения расположены две кнопки управления выводом информации на дисплей.

Дисплей счетчиков исполнения «Сплит» является выносным. Связь между выносным дисплеем и измерительным блоком счетчика осуществляется по радиоинтерфейсу. На передней панели выносного дисплея также расположены элементы управления выводом информации и, при необходимости, для ввода цифровой информации.

Счетчики, в том числе, выносной дисплей, выполнены в пластмассовом корпусе.

Счетчики предназначены для эксплуатации как в качестве самостоятельного устройства, так и в составе информационных измерительных систем и информационновычислительных комплексов контроля и учета электроэнергии (далее - ИС).

Для передачи результатов измерений и информации в ИС, связи со счетчиками с целью их обслуживания и настройки в процессе эксплуатации, в счетчиках имеются вспомогательные цепи, на базе которых могут быть реализованы совместно или по отдельности:

• - радиоинтерфейс (радиомодем, опционально);

• - интерфейс оптического типа (оптический порт, опционально);

• - интерфейс передачи данных RS-485 (опционально);

• - интерфейс GSM/GPRS, 2G, 3G, 4G, 5G, NB-IoT (опционально, в том числе, в виде сменного модуля);

• - интерфейс Ethernet (опционально, в том числе, в виде сменного модуля);

• - импульсное выходное устройство оптическое;

• - импульсное выходное устройство электрическое (только для шкафного исполнения).

В счетчиках с радиоинтерфейсом реализована функция инициативной связи с ИС, в том числе:

• - при вскрытии клеммной крышки;

• - при воздействии сверхнормативным магнитным полем;

• - при перепрограммировании;

• - при возникновении других программируемых событий.

Счетчики имеют встроенные энергонезависимые часы реального времени с поддержкой текущего времени (секунды, минуты, часы) и календаря (число, месяц, год).

В счетчиках реализована возможность задания не менее 24 временных тарифных зон суток раздельно для каждого дня недели и праздничных дней, с индивидуальным тарифным расписанием для не менее, чем 12 сезонов года.

Счетчики имеют энергонезависимую память, сохраняющую данные при отключении питания более 30 лет.

Счетчики обеспечивают выполнение следующих дополнительных функций:

- контроль вскрытия корпуса;

- контроль вскрытия крышки клеммной колодки счетчика (кроме «базового» исполнения «Сплит», где крышка клеммной колодки не предусмотрена конструкцией);

- контроль температуры внутри счетчика;

- контроль воздействия сверхнормативного магнитного поля;

- контроль напряжения сети переменного тока;

- фиксацию событий включения и выключения счетчика;

- контроль мощности подключаемой нагрузки;

- контроль обратного потока мощности;

- контроль небаланса токов в фазном и нулевом проводах (опционально);

- контроль соотношения активной и реактивной мощности;

- дистанционное отключение\включение подключаемой нагрузки посредством команды от ИС (опционально);

- автоматическое отключение\включение подключаемой нагрузки по установленному критерию контролируемых счетчиком параметров (опционально);

- самодиагностику счетчика.

Структура обозначения исполнений счетчиков (модификаций) приведена на рисунке 1.

O xxx L ' x(n) N W - x

Класс точности. Варианты: А, В, С (в соответствии с таблицей 2)__________________

_____W: модификация без радиомодема__________ N: комплектация «Сплит» без выносного

__________дисплея; нет символа: счетчик c дисплеем S(n): счетчик наружной установки «Сплит» М(п) - счетчик шкафного исполнения с установкой сменного модуля связи*; SM(n) - счетчик исполнения «Сплит» с установкой сменного модуля связи*; нет символа М - без возможности установки сменного модуля связи:

(n) - номер модели корпуса; нет n - «базовая» ______________модель исполнения корпуса_______________ ________________Наличие реле управления нагрузкой_________ Наличие дополнительных интерфейсов связи _____________________(в соответствии с таблицей 6)________________ _______________________Наличие оптического порта________________ Наличие нормируемого измерения ___________________________показателей качества электроэнергии________ _________________________Контроль тока в нейтральном проводе_______ Базовый/номинальный (максимальный ток), A __________________________Варианты: в соответствии с таблицей 2______ _________________________Номинальное фазное напряжение, В_________ Тип счетчика (наименование)

Примечание: * - при комплектовании счетчика сменным модулем связи тип сменного модуля связи указывается на корпусе сменного модуля связи, и в эксплуатационной документации добавляется к обозначению счетчика в соответствии с рисунком 1, а так же при заказе.

- При отсутствии опции отсутствует и соответствующий символ в условном обозначении. Рисунок 1 - Структура обозначения возможных исполнений счетчиков

Пример записи счетчика электрической энергии статического однофазного, с номинальным напряжением 230 В, с базовым (максимальным) током 5 (60) А, c функцией контроля тока в нейтральном проводе, без нормируемых измерений характеристик показателей качества электроэнергии, с оптическим портом, с интерфейсом RS-485, с реле управления нагрузкой, в корпусе шкафного «базового» исполнения без сменного модуля, с радиомодемом, класса точности 1 при измерении активной энергии, класса точности 1 при измерении реактивной энергии, при заказе и в документации другой продукции: «Счетчик электрической энергии статический однофазный ФОБОС 1 230В 5(60)А IORL-С».

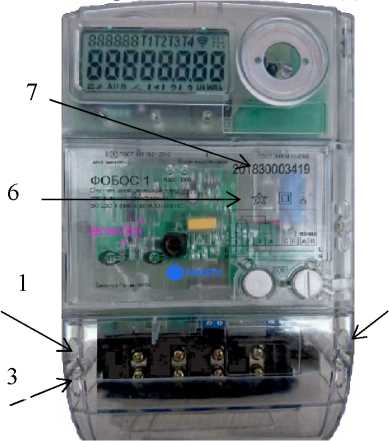

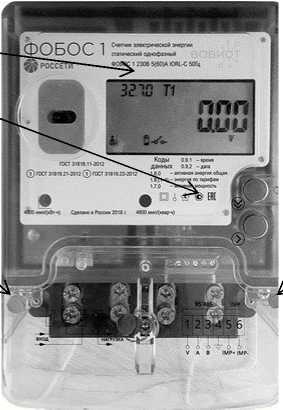

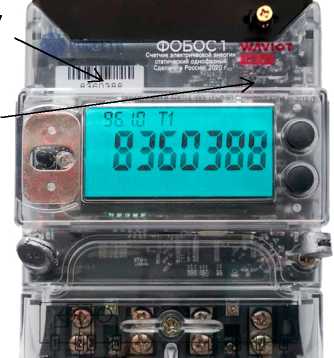

Общий вид и схемы пломбировки счетчиков приведены на рисунке 2.

7

1

2

Счетчик «базового» исполнения «Сплит» с клемными крышками

Счетчик «Базового» исполнения сплит без клемных крышек

1

6

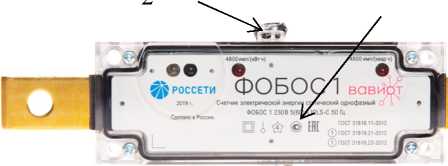

Счетчик исполнения «Сплит» S(1)

Счетчик

2

6

7

1

6

7

1

2

3

• 1. Место пломбирования производителя

• 2. Место нанесения знака поверки

• 3. Место пломбирования обслуживающей организации на крышке клеммной колодки (клеммных зажимов)

• 4. Сменный модуль

• 5. Место для установки сменного модуля

• 6. Место нанесения знака утверждения типа СИ

• 7. Место нанесения заводского номера

Рисунок 2 - Общий вид и схемы пломбировки счетчиков

Счетчики содержат журнал событий, в котором фиксируются события, время и дата их наступления/прекращения:

- вскрытия клеммной крышки (визуализированная индикация на дисплее, кроме «базового» исполнения «Сплит»);

вектора магнитной индукции свыше 150 мТл (пиковое значение), вызывающего недопустимое отклонение метрологических характеристик (визуализированная индикация на дисплее);

- факта связи со счетчиком по интерфейсу связи, приведшего к изменению данных;

- отклонения тока и напряжения в измерительных цепях, а также параметров качества

- изменения состояния реле (визуализированная индикация на дисплее);

- изменений текущих значений времени и даты при синхронизации времени;

- попыток доступа по интерфейсу связи с некорректным паролем;

- результатов самодиагностики (с визуализацией на дисплее отрицательного - измерительного блока;

- вычислительного блока;

- таймера;

- блока питания;

- дисплея;

- блока памяти (подсчет контрольной суммы).

Счетчики имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память счетчика и предназначенное для:

- обработки сигналов от измерительных элементов счетчика, вычисления, индикации на встроенном или выносном дисплее счетчика и регистрации результатов измерений количества и качества электрической энергии;

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

Цифровой идентификатор ПО (контрольная сумма CRC-16 метрологически значимой части ПО)__

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 -«высокий».

Диапазоны измеряемых величин, а также пределы допускаемых погрешностей измерений приведены в таблицах 2-5. Основные технические характеристики приведены в таблице 6.

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Таблица 2 - Метрологические характеристики

Пределы допускаемой основной относительной погрешности счетчиков класса точности 0,5 при измерении реактивной энергии соответствуют значениям, указанным в таблице 3.

Таблица 3

Пределы допускаемой дополнительной относительной погрешности счетчиков класса точности 0,5 при измерении реактивной энергии прямого и обратного направлений при отклонении частоты сети в пределах +2 % от /ом. соответствует значениям, указанным в таблице 4.

Таблица 4

Средний температурный коэффициент счетчиков класса точности 0,5 в температурных поддиапазонах от -40 до +70 °С при измерении реактивной энергии прямого и обратного направлений соответствует значениям, указанным в таблице 5.

Таблица 5

Таблица 6 - Основные технические характеристики

Продолжение таблицы 6

наносится на щиток или на корпус счетчика методом фотолитографии или другим способом, не ухудшающим качество, и на титульный лист руководства по эксплуатации типографским способом.

Комплектность счетчиков приведена в таблице 7.

Таблица 7 - Комплектность счетчиков

приведены в разделе 3.4 документа «РЭ 26.51.63-001-05534663. Счетчики электрической энергии статические однофазные ФОБОС 1. Руководство по эксплуатации».

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S;

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии;

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ТУ 26.51.63-001-05534663-2016 Счетчики электрической энергии статические однофазные ФОБОС 1. Технические условия.

Общество с ограниченной ответственностью «Телематические Решения» (ООО «Телематические Решения»)

ИНН 7725339890

Юридический адрес: 121205, г. Москва, территория Сколково Инновационного Центра, Большой Бульвар, д. 42, стр. 1, эт. 1, часть пом. 334, раб. место 1

Адрес места осуществления деятельности: г. Москва, ш. Каширское, д. 61, корп. 4, стр. 1, 2-й и 3-й этажи

Телефон: +7 (499) 557-04-65

Е-mail: info@waviot.ru Web-сайт: http://www.waviot.ru.

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

в части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон (факс): 8 (495) 437 55 77, 8 (495) 437 56 66

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№ ⁵²⁴_____

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  4. Контроль за испол^ени^^Ш^^                     собой.

хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
