МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

№______⁷⁷⁹

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях  (правообладателях)

утвержденных типов средств измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  4. Контроль за

  ТТЫРА/Г Т1 Я РТПЯТ ТТРГО

  ЯЯ ОСТЯППЯ

  за собой

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

к______________________-______________________)

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»    ^апреля    2026 г. № ⁷⁷⁹

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

21         апреля              лг 77!

Лист № 1 Регистрационный № 65120-16                                          Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Дефектоскопы ультразвуковые АВИКОН-31 УДС2-124 (далее - дефектоскопы) предназначены для измерений координат выявленных дефектов, амплитуд сигналов отраженных от них и коэффициента выявляемости дефекта при непрерывной регистрации и расшифровке дефектограмм в процессе сплошного контроля рельсов и рельсов стрелочных переводов в обеих нитях железнодорожного пути по всей длине и сечению за исключением перьев                                                                   подошвы

со скоростью до 7 км/ч, выборочного контроля отдельных сечений сканирующим устройством, а также ручного контроля отдельных сечений и сварных стыков.

Контролю подлежат рельсы типа Р50, Р65 и Р75, размеры, материал и состав которых соответствуют ГОСТ Р 51685-2000 с качеством поверхности по ГОСТ 18576-96, а также другие типы рельсов высотой от 120 до 192 мм.

Описание средства измерений

Дефектоскопы являются многоканальными, механизированными системами ультразвукового контроля с использованием эхо-зеркального, зеркально-теневого и теневого методов (при использовании сканирующего устройства) при контактном способе ввода ультразвуковых колебаний (далее - УЗК).

Принцип действия дефектоскопов основан на свойстве УЗК отражаться от неоднородностей или поглощаться в контролируемом изделии.

При сплошном контроле рельсов возбуждение и прием УЗК осуществляется пьезоэлектрическими преобразователями (далее - ПЭП), смонтированными в блоки резонаторов, либо колёсными преобразователями (далее - КП), которые установлены в искательные системы дефектоскопной тележки с центрирующими механизмами. Ультразвуковой контроль реализуется по одной из основных или дополнительных схем прозвучивания.

При контроле сканирующим устройством, предназначенным для выявления трещин, в том числе под поверхностными дефектами, и оценки их размеров и положения в сечении головки рельса (в трех проекциях), возбуждение и прием УЗК осуществляется ПЭП, смонтированными в блоки резонаторов сканирующего устройства.

При ручном контроле рельсов возбуждение и прием УЗК осуществляется одним из подключенных к дефектоскопу ручных ПЭП.

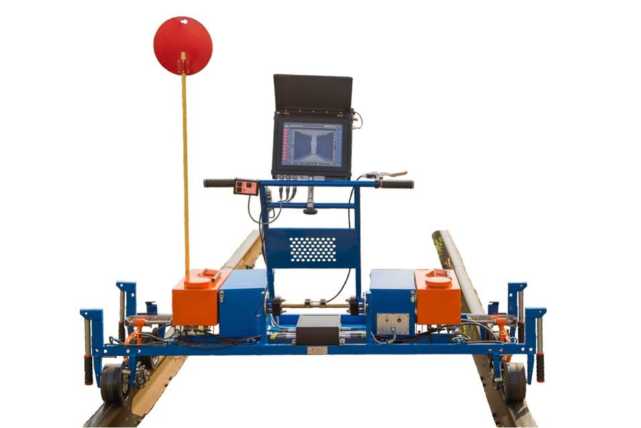

На рисунке 1 представлен общий вид дефектоскопов.

Рисунок 1 - Общий вид дефектоскопов

Блок ультразвуковой многоканальный (далее - БУМ) обеспечивает генерацию импульсов возбуждения ПЭП, усиление и предварительную обработку сигналов от ПЭП.

Блок управления и индикации (далее - БУИ) осуществляет управление работой дефектоскопа, отображение и регистрацию дефектоскопической информации. Для этих целей БУИ содержит цветной сенсорный дисплей с подогревом.

Конструктивно БУИ и БУМ размещаются на дефектоскопной тележке (механизме перемещения), предназначенной для перемещения дефектоскопа по рельсам и центровки искательных систем на рельсах в процессе работы.

С дефектоскопами могут использоваться ПЭП производства ОАО «Радиоавионика».

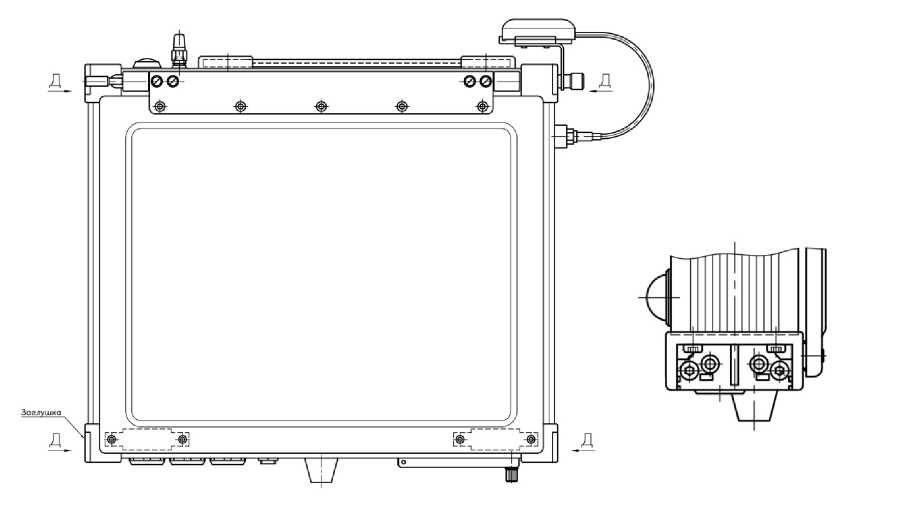

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение (далее - ПО), установленное на дефектоскопы выполняет следующие функции:

• - установка параметров работы каналов дефектоскопа;

• - формирование амплитуд и частот зондирующих импульсов;

• - формирование А- и В-разверток;

• - прием координаты от датчика пути и другой информации;

• - визуализация и регистрация результатов контроля;

• - фильтрация, обработка ультразвуковых сигналов и формирование признака автоматической сигнализации дефектов (АСД);

• - измерение координат дефектов, амплитуды сигналов и коэффициента выявляемости дефекта;

• - формирование различных тонов сигналов АСД для групп каналов;

• - обеспечения связи БУИ - БУМ посредством сети Ethernet.

Идентификационные признаки ПО дефектоскопов соответствуют данным, приведенным в таблице 1.

Таблица 1

Защита ПО дефектоскопов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Таблица 2

Знак утверждения типа наносится на лицевую панель блока БУИ дефектоскопа краской под пленочную панель и на титульный лист руководства по эксплуатации методом печати.

Комплектность средства измерений

Таблица 3

Примечание - По требованию заказчика в комплект поставки могут входить БР и КП для реализации дополнительных схем прозвучивания, а также другое оборудование.

Сведения о методиках (методах) измерений приведены в главе 14 руководства по эксплуатации «Дефектоскоп ультразвуковой АВИКОН-31 УДС2-124. Руководство по эксплуатации ЖРГА.663532.016 РЭ-ЛУ».

Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым АВИКОН-31 УДС2-124

ГОСТ 18576-96 Контроль неразрушающий. Рельсы железнодорожные. Методы ультразвуковые

ЖРГА.663532.016 ТУ «Дефектоскоп ультразвуковой АВИКОН-31 УДС2-124. Технические условия»

Изготовитель

Акционерное общество «Радиоавионика»

(АО «Радиоавионика»)

ИНН 7809015518

Юридический адрес: 190005, г. Санкт-Петербург, Троицкий пр-кт, д. 4, лит. Б

Телефон: +7 (812) 251-38-75, факс: +7 (812) 251-27-43

E-mail: info@radioavionica.ru

Сайт: www.radioavionica.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт оптико-физических измерений»

(ФГУП «ВНИИОФИ»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон: +7 (495) 437-56-33, факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Сайт: www.vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.

Лист № 1 Регистрационный № 77044-19                                         Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Газоанализаторы ИГС-98 (далее - газоанализаторы) предназначены для непрерывных автоматических измерений концентраций горючих газов (H2, CH4, C3H8, C4H10, C6H14, i-C4H10, паров: С2Н5ОН, CH3OH, бензина, дизельного топлива, керосина, нефтепродуктов и углеводородов С2-С10), токсичных газов (NH3, NO2, NO, CO, SO2, H2S, HCl, CI2, H2CO, паров C2H5OH, паров CH3OH), а также кислорода (О2) и углерода диоксида (СО2), гелия (He) в атмосферном воздухе, в воздухе рабочей зоны и в технологических газовых средах, содержащих измеряемые компоненты, а также для оповещения (в виде звукового и/или светового сигналов / при наличии) при выходе концентрации контролируемых веществ за границы установленных для них пороговых значений.

Описание средства измерений

Газоанализаторы представляют собой автоматические одноканальные или многоканальные сигнализирующие приборы.

Принцип действия газоанализаторов ИГС-98 основан на преобразовании концентрации контролируемого вещества газочувствительным сенсором в электрический сигнал, его дальнейшей обработкой для индикации измеренных значений и передачи их во внешние системы автоматики.

Принцип действия схемы контроля концентраций кислорода и токсичных газов основан на амперометрическом методе измерения, при котором электрохимический сенсор преобразует значение концентрации соответствующего газа в электрический сигнал, ток или напряжение, которого зависит от концентрации. Схема обеспечивает требуемый режим работы сенсора.

Принцип действия схемы контроля концентраций горючих газов основан на изменении сопротивления термокаталитического или полупроводникового сенсора в зависимости от концентрации газа в атмосфере. Схема отслеживает изменение сопротивления чувствительного элемента сенсора и преобразует его в напряжение, пропорциональное концентрации газа.

Принцип действия схемы с оптическим датчиком основан на изменении прозрачности оптической ячейки в инфракрасном диапазоне и преобразование в нормированное напряжение, пропорциональное концентрации газа.

Принцип действия термокондуктометрических сенсоров основан на измерении теплопроводности анализируемой газовой смеси, которая зависит от концентрации в ней определяемого компонента.

Газоанализаторы выпускаются в 9 конструктивных модификациях, которые отличаются конструкцией и метрологическими характеристиками.

Газоанализаторы, в зависимости от конструктивной модификации, имеют выходы:

- аналоговый телеметрический выход по напряжению для настройки прибора;

- токовый аналоговый выход от 4 до 20 мА;

- цифровой выход;

- реле для включения внешних систем автоматики.

В газоанализаторе используются газочувствительные сенсоры следующих типов:

• - по каналам измерений H2, NH3, NO2, NO, СО, SO2, H2S, HC1, CI2, H2CO,

паров C2H5OH и   CH3OH,   а   также кислорода   (O2)   - электрохимические

и фотоколориметрические;

• - по каналам измерений C4H10, СбН14, i-C4Hio, СО2, СН4, С3Н8, паров: бензина, дизельного топлива, керосина, нефтепродуктов и углеводородов С2-С10 - оптические;

• - по каналам измерений СО2, Н2, Не, СН4, С3Н8, C4H10, СбН14, i-C4Hio паров: С2Н5ОН, CH3OH, бензина, дизельного топлива, керосина, нефтепродуктов и углеводородов С2-С10 -термокаталитические, полупроводниковые, термокондуктометрические, фотоионизационные;

• - по каналу О2 - электрохимические, термомагнитные.

Газоанализаторы   ИГС-98   выполнены во взрывобезопасном исполнении

по ГОСТ 31610.0-2014, ГОСТ 31610.11-2014, ГОСТ IEC 60079-1-2013

Знак поверки наносится на свидетельство о поверке и (или) в паспорт газоанализаторов. Газоанализаторы имеют заводские номера, обеспечивающие идентификацию каждого прибора, номер наносится на маркировочную табличку или но поверхность корпуса методом лазерной гравировки в виде цифрового обозначения. Опломбирование от несанкционированного доступа не предусмотрено.

Общий вид газоанализаторов приведен на рисунках 1 - 18.

Буквенное обозначение конструктивной модификации и их описание представлены в таблице 1.

Таблица 1 - Обозначение конструктивной модификации

Модификации газоанализаторов ИГС-98 «В», «СВ» и «Д» учитывающее измеряемый компонент, представлены в таблице 2.

Таблица 2 - Модификации газоанализаторов по измеряемым газам

Рисунок 1 - Общий вид газоанализаторов       Рисунок 2 - Общий вид газоанализаторов

ИГС-98 Модификации «Бином-В» исп.001    ИГС-98 Модификации «Мальва-СВ» исп.011

Рисунок 3 - Общий вид газоанализаторов

ИГС-98 Модификации «Астра-СВ» исп.023

Рисунок 4 - Общий вид газоанализаторов

ИГС-98 Модификации «Мак-Д» исп.021

Рисунок 5 - Общий вид газоанализаторов

ИГС-98 Модификации «Марш-Д» исп.025

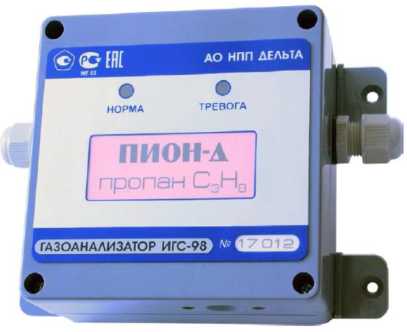

Рисунок 6 - Общий вид газоанализаторов

ИГС-98 Модификации «Пион-Д» исп.005

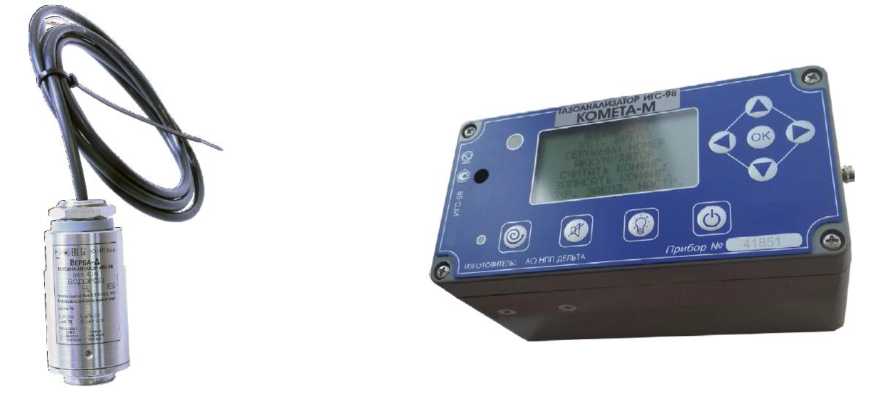

Рисунок 8 - Общий вид газоанализаторов

ИГС-98 Модификации «Комета-М» исп.005

Рисунок 7 - Общий вид газоанализаторов

ИГС-98 Модификации «Верба-Д» исп.014

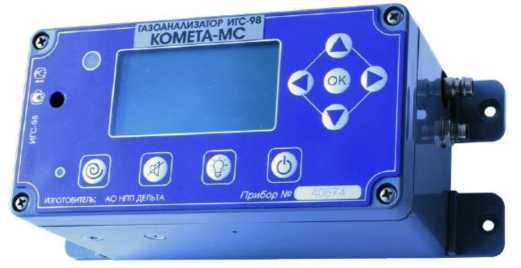

Рисунок 10 - Общий вид газоанализаторов

ИГС-98 Модификации «Комета-МС» исп.014

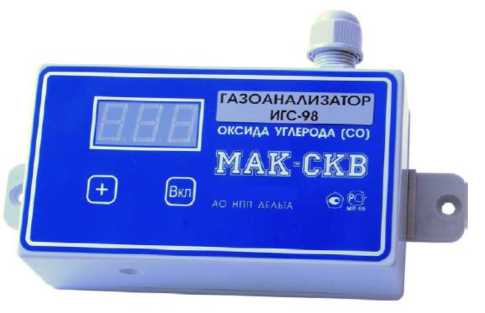

Рисунок 9 - Общий вид газоанализаторов

ИГС-98 Модификации «Мак-СКВ» исп.009

Рисунок 12 - Общий вид газоанализаторов

ИГС-98 Модификации «Бином-М» исп.006

Рисунок 13 - Общий вид газоанализаторов

ИГС-98 Модификации «Хмель-Д» исп.024

Рисунок 14 - Общий вид газоанализаторов

ИГС-98 Модификации «Марш-Д» исп.009

Рисунок 15 - Общий вид газоанализаторов

ИГС-98 Модификации «Хвощ-Д» исп.010

Рисунок 16 - Общий вид газоанализаторов

ИГС-98 Модификации «Мак-С-2М» исп.026

Рисунок 17 - Общий вид газоанализаторов

ИГС-98 Модификации «Комета-М» исп.007

Рисунок 18 - Общий вид газоанализаторов

ИГС-98 Модификации «Комета-М» исп.008

Газоанализаторы имеют следующие виды программного обеспечения (ПО):

- встроенное;

Встроенное ПО газоанализаторов разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.

Газоанализаторы модификаций «Д» исполнения 014 являются аналоговыми устройствами и не содержат микропроцессоров со встроенным программным обеспечением. Выполнение функций обеспечивается аналоговыми компонентами.

Номера версий ПО для газоанализаторов модификаций «Мак-СКВ» исполнения 009 и модификации «Д» исполнения 005 указаны на наклейке, на плате прибора.

Встроенное ПО для газоанализаторов модификаций из таблицы 3 идентифицируется посредством отображения номера версии на дисплее газоанализаторов через меню или посредством подключения к ПК. Идентификационные данные ПО приведены в таблице 3.

Газоанализаторы имеют защиту встроенного ПО от непреднамеренных и преднамеренных изменений, соответствующую уровню - «высокий» по Р 50.2.077-2014, реализованную путем установки системы защиты микроконтроллера от чтения и записи.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

Таблица 3 - Идентификационные данные программного обеспечения

Примечание - Значение контрольной суммы, приведенное в таблице, относится только к файлу ПО версии, обозначенной в таблице версии.

*- Номер версии ПО указан на наклейке на плате прибора.

Основные метрологические характеристики газоанализаторов приведены в таблице 4.

Таблица 4 - Основные метрологические характеристики газоанализаторов

Продолжение таблицы 4

Продолжение таблицы 4

¹⁾ Приведенная погрешность нормирована к верхнему значению поддиапазона

Дополнительные метрологические характеристики газоанализаторов приведены в таблице 5.

Таблица 5 - Дополнительные метрологические характеристики

Основные технические характеристики газоанализаторов приведены в таблице 6.

Таблица 6 - Основные технические характеристики газоанализаторов

наносится на шильдик (наклейку) на поверхности корпуса газоанализатора и на титульный лист руководства по эксплуатации типографским методом.

Комплектность газоанализаторов приведена в таблице 7.

Таблица 7 - Комплектность газоанализаторов

приведены в эксплуатационном документе, раздел «Описание».

Нормативные и технические документы, устанавливающие требования к газоанализаторам

ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Приказ Федерального агентства по техническому регулированию и метрологии от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

Постановление Правительства Российской Федерации № 1847 от 16 ноября 2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

ТУ 26.51.53-002-07518800-2018 «Газоанализаторы ИГС-98. Технические условия»

Изготовитель

Московский филиал акционерного общества «Научно-производственное объединение «Поиск» имени В.И. Рдултовского»

(АО «НПО «Поиск» имени В.И. Рдултовского»)

ИНН 4703142849

Адрес: 127299, г. Москва, ул. Клары Цеткин, д.18, к2, помещ. 10В

Телефон: +7 (495) 640-14-71

E-mail: info@msc.npo-poisk.ru

Web сайт: hups://msc.npo-poisk.ru

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ») Адрес: 119530, г. Москва, Очаковское ш., д. 34, помещ. VII, ком.6 Телефон: +7 (495) 481-33-80 E-mail: info@prommashtest.ru

Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации

Регистрационный № 21612-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Влагомер «ФАУНА-М» (далее влагомер) предназначен для измерения массовой доли влаги (далее влажности) зерновых, зернобобовых и масличных культур.

Влагомер реализует диэлькометрический (емкостной) метод измерения влажности и представляет собой микропроцессорный прибор, обеспечивающий вывод на жидкокристаллический знаковый индикатор процентного содержания влажности и названия контролируемых культур; выбор контролируемой зерновой, зернобобовой или масличной культуры; автоматическое отключение процесса измерения и подачу сигнала на замену разряженной батареи питания.

Влагомер выполнен в виде моноблока, на передней панели которого расположен жидкокристаллический дисплей и кнопка выбора команд. В нижней части прибора расположен отсек для батареи.

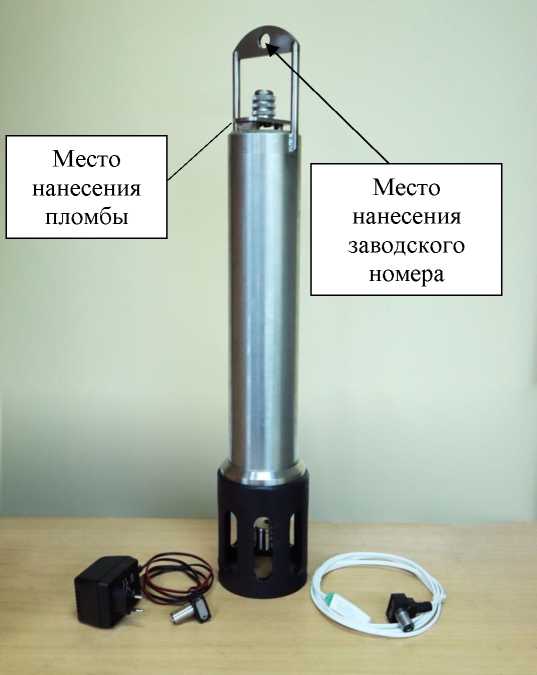

Общий вид влагомера представлен на рисунке 1.

Рисунок 1 - Фото общего вида влагомера «ФАУНА-М»

Влагомеры имеют встроенное программное обеспечение, которое выполнено на базе контроллера ATMEGA 32 A. Основные функции ПО: расчет и индикация результатов измерений.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается включением блокировки изменения внутренних параметров на предприятии-изготовителе. ПО не может быть модифицировано или загружено через какой-либо интерфейс.

Кроме того, конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Защита программного обеспечения от непреднамеренного и преднамеренного изменения соответствует уровню «высокий» по Рекомендациям по метрологии Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2

наносится фотолитографическим способом на переднюю панель влагомеров и печатается в верхней части титульного листа руководства по эксплуатации.

Комплектность средства измерений

Таблица 3

Методика измерений входит в состав руководства по эксплуатации «Влагомер «ФАУНА-М». Руководство по эксплуатации» РКГЯ 2.844.008 РЭ.

Нормативные документы, устанавливающие требования к влагомерам «ФАУНА-М»

ГОСТ 29027-91 Влагомеры твердых и сыпучих веществ. Общие технические требования и методы испытаний

ГОСТ 8.630-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах

Правообладатель

Общество с ограниченной ответственностью фирма «Лепта»

(ООО фирма «Лепта»)

ИНН 5039000185

Юридический адрес: 142290, Московская обл., г. Пущино, м-н «В», д. 31, помещ. 3 Изготовитель

Общество с ограниченной ответственностью фирма «Лепта»

(ООО фирма «Лепта»)

ИНН 5039000185

Адрес: 142290, Московская обл., г. Пущино, м-н «В», д. 31, помещ. 3

Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии»

Юридический адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4 тел.: (343) 350-26-18, факс: (343) 350-20-39 e-mail: uniim@uniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № 30005-11 от 03.08.2011 г.

Лист № 1 Регистрационный № 87324-22                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Зонды гидрологические ОЛД-1 (зонды) предназначены для измерений избыточного гидростатического давления, температуры морской воды, относительной электрической проводимости морской воды и скорости распространения звука в морской воде.

Описание средства измерений

К настоящему типу средств измерений относятся зонды гидрологические ОЛД-1 модификации -04 (ВТИГ1.570.004-04).

Принцип работы зонда заключается в преобразовании измеряемых физических величин с помощью первичных измерительных преобразователей (датчиков) избыточного гидростатического давления, температуры, относительной электрической проводимости и скорости распространения звука в морской воде в аналоговые электрические сигналы, формировании их цифровых эквивалентов (кодов), архивировании их в памяти погружаемого устройства (ПУ).

Зонд представляет собой измерительный комплекс с независимыми измерительными каналами - измерительный канал избыточного гидростатического давления (ИКД), измерительный канал температуры морской воды (ИКТ), измерительный канал относительной электрической проводимости (ИКП), измерительный канал скорости распространения звука в морской воде (ИКСЗ).

Датчик ИКД - тензометрический датчик с чувствительным элементом в виде плеч измерительного тензометрического моста, нанесенных на деформируемую под действием избыточного гидростатического давления сапфировую подложку. Выходной сигнал напряжения моста зависит от степени деформации подложки и пропорционален выходному электрическому сигналу датчика.

Датчик ИКТ - медный термометр сопротивления, включенный в несимметричный измерительный мост, выходной сигнал которого пропорционален электрическому сопротивлению чувствительного элемента датчика.

Датчик ИКП - кондуктометрический датчик трансформаторного типа с измерительной и генераторной катушками тороидальной формы, размещенных коаксиально в герметичном металлическом цилиндре, представляющем из себя разомкнутый виток для электромагнитного поля. Электромагнитная связь между катушками обеспечивается электропроводящей морской водой, заполняющей кварцевую трубку, расположенную коаксиально с осями катушек. Материал трубки обеспечивает стабильность геометрических размеров объема жидкости, заполняющей трубку, и, соответственно, независимость коэффициента связи между катушками от температуры и гидростатического давления окружающей водной среды. Выходной сигнал датчика, представляющий собой разность напряжений генерации (накачки) и измерительного напряжения, пропорционален электрической проводимости морской воды.

Датчик ИКСЗ - датчик пьезоакустического типа, в котором совмещены излучатель и приемник импульсов акустического сигнала с известной базой (расстоянием между отражателями). Скорость распространения звука в морской воде вычисляется автоматически с учетом фиксированной длины пути и измеренного интервала времени между излученными и принятыми импульсами.

Выходные сигналы датчиков поступают на входы многоканального аналого-цифрового преобразователя, на выходе которого формируются цифровые сигналы (коды), соответствующие измеренным значениям физических величин.

Датчики, конструктивно объединённые в блок датчиков ПУ, расположены на нижней торцевой части корпуса ПУ и имеют прямой контакт с окружающей водной средой.

Механическая защита датчиков обеспечивается ограждением цилиндрической формы, изготовленным из высокопрочного пластика.

На противоположном торце корпуса ПУ расположены вилка герметичного коаксиального соединителя (гермоввод) и герметичный переключатель режимов работы, управляемый магнитным ключом (ГПР). К гермовводу подключается устройство сопряжения для соединения ПУ с ПЭВМ или зарядное устройство для зарядки аккумуляторной батареи, расположенной внутри ПУ.

Корпус зонда цилиндрической формы изготовлен из высокопрочной нержавеющей стали.

В герметичном объеме корпуса зонда расположены магнитоуправляемые реле ГПР, блок автономного питания, блок аналого-цифровых и цифро-аналоговых преобразователей, устройство цифровой твердотельной памяти.

Программное обеспечение ПО «ПРОФИЛЬ-2002» позволяет отображать на мониторе ПК пользователя результаты измерений, сохраненные в памяти зонда (рабочий режим), и обеспечивает вывод текущих результатов измерений в режимах калибровки и поверки его измерительных каналов с использованием кабеля связи.

Нанесение знака поверки на средство измерений не предусмотрено.

Место пломбирования в виде пломбировочной чашки расположено под герметичным переключателем режимов работы ПУ в верхней части его прочного корпуса.

Заводской номер, состоящий из четырех цифр, наносится на ограждение блока датчиков ПУ методом гравировки.

Общий вид зонда, место нанесения пломбы и заводского номера приведены на рисунке 1.

Место нанесения пломбы

нанесения заводского номера

Место

Рисунок 1 - Общий вид зондов гидрологических ОЛД-1 с указанием места пломбировки и места нанесения заводского номера

Автономное программное обеспечение (ПО) «ПРОФИЛЬ-2002» обеспечивает приём в ПЭВМ результатов измерений от ПУ в виде кодов текущих значений измеряемых параметров, расчёт значений физических величин ИКД, ИКТ, ИКП, ИКСЗ согласно калибровочным коэффициентам, расчёт значений солёности, плотности и скорости распространения звука в воде, а также их обработку, архивацию, визуализацию и передачу внешним потребителям.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

аблица 2 - Метрологические характеристики

аблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

наносится на ВТИГ1.570.004РЭ «Зонд гидрологический ОЛД-1. Руководство по эксплуатации» и ВТИГ1.570.004ФО «Зонд гидрологический ОЛД-1. Формуляр» типографским способом.

Таблица 5 - Комплектность зондов

Сведения о методиках (методах) измерений приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации ВТИГ1.570.004РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта № 2712 от 19.11.2024 г.

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Росстандарта № 2653 от 20.10.2022 г.

Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей, утвержденная приказом Росстандарта № 609 от 27.03.2025 г.

ГОСТ Р 8.870-2014 «ГСИ. Государственная поверочная схема для средств измерений скорости звука в жидких средах в диапазоне от 800 до 2000 м/с», утвержденный Приказом Росстандарта № 538-ст от 11.06.2014 г.

ВТИГ1.570.004ТУ «Зонд гидрологический ОЛД-1. Технические условия» Правообладатель

Акционерное общество «Морские неакустические комплексы и системы»

(АО «Морские неакустические комплексы и системы»)

ИНН 7815003736

Юридический адрес: 191124, г. Санкт-Петербург, вн. тер. г. муниципальный округ Смольнинское, ул. Новгородская, д. 23, литера А, помещ. 153-Н

Телефон: 8 (812) 676-33-99

Факс: 8 (812) 676-32-52

E-mail: nac@naeco.ru

Изготовитель

Акционерное общество «Морские неакустические комплексы и системы»

(АО «Морские неакустические комплексы и системы»)

ИНН 7815003736

Юридический адрес: 191124, г. Санкт-Петербург, вн. тер. г. муниципальный округ Смольнинское, ул. Новгородская, д. 23, литера А, помещ. 153-Н

Адрес места осуществления деятельности: 191014, г.  Санкт-Петербург,

ул. Госпитальная, д. 3

Телефон: 8 (812) 676-33-99

Факс: 8 (812) 676-32-52

E-mail: nac@naeco.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр-кт, 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.314555
