МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

17 февраля 2023 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  |за собой.

• 4. Контроль за испол1ргни(аднавд

хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 646070CB8580659469A85BF6D1B138CO Кому выдан: Лазаренко Евгений Русланович Действителен: с 20.12.2022 до 14.03.2024

< _________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «17» февраля 2023 г. № 369

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «17» февраля 2023 г. № 369

Лист № 1 Регистрационный № 37319-10 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные УПГ

Установки поверочные УПГ предназначены для измерений объемного расхода и объема газа при поверке, калибровке и градуировке на воздухе счетчиков газа диафрагменных типа ВК, ротационных типа RVG, турбинных типа СГ и TRZ и других счётчиков газа, имеющих импульсный выходной сигнал, количество импульсов, которого пропорционально измеряемому объему газа.

Принцип действия установок основан на сличении показаний поверяемого счетчика газа и эталонных средств измерения установки, полученных при измерении объемного расхода газа.

Установки являются измерительно-вычислительными устройствами. С помощью воздуходувок в испытательной магистрали установки создается разрежение воздуха. В результате этого воздух из помещения начинает поступать во входной трубопровод установки и проходит через поверяемый счетчик и, в зависимости от значения расхода, через один или несколько эталонных счетчиков. Управление установкой, передача данных от преобразователей температуры, давления, датчиков импульсов счетчиков газа производится программно. Установки осуществляют обработку сигналов с первичных преобразователей давления и температуры, с датчиков импульсов счетчиков газа в цифровые сигналы, которые затем используются программным обеспечением для расчета объёмов воздуха, прошедших через поверяемый и эталонный счетчики газа, пересчета данных объёмов к стандартным условиям согласно правилам по метрологии ПР 50.2.019 и определения погрешности поверяемого счетчика в соответствии с выбранным алгоритмом вычислений. Результаты испытаний заносятся в электронный архив компьютера и выводятся на печать в виде протокола и графика погрешностей. Программное обеспечение имеет защиту от несанкционированного доступа.

Установки позволяют проводить поверку счетчиков газа, не имеющих импульсного выходного сигнала, в ручном режиме по показаниям счетного устройства поверяемого счетчика с помощью ПДУ. В состав установок входят измерительные каналы для поверки счетчиков газа, имеющих унифицированные выходные сигналы тока, напряжения, частоты (являются дополнительным оборудованием).

В состав установок входят следующие основные части:

- монтажные рамы для крепления элементов установки;

- измерительная часть, состоящая из нескольких измерительных линий, включающих в себя эталонные счётчики газа;

- соединительные трубопроводы;

- запорная арматура (клапаны, управляемые оператором в установках исполнения УПГ, либо переключающиеся автоматически в установках исполнения УПГА);

- фильтры газа;

- устройства управления и контроля положения запорной арматуры;

- испытательный участок для установки поверяемого счётчика и подсоединения его к установке;

- устройства для задачи расхода воздуха (воздуходувки, преобразователи частоты, регулирующая арматура);

- блок электроники;

- преобразователи температуры;

- преобразователи давления;

- преобразователь разности давлений для контроля перепада давления на поверяемом счетчике газа (является дополнительным оборудованием);

- модули ввода данных с датчиков импульсов, преобразователей давления и температуры, модули коммутации входных сигналов со счетчиков газа с соответствующими каналами измерения установок;

- система электропитания установки (щит силовой);

- устройства съёма сигналов с поверяемых счётчиков (комплект кабелей, адаптеры типа УСС для съема счетных импульсов с поверяемых счётчиков);

- пневмосистема (блок пневматики и система импульсных трубок);

- преобразователи давления для контроля давления в пневмосистеме;

- управляющий компьютер и монитор (ПК);

- преобразователь интерфейса, обеспечивающий связь ПК с остальными элементами установки;

- программное обеспечение (ПО);

- принтер для получения протоколов и графиков поверки на бумажном носителе;

- пульт дистанционного управления работой установки в ручном режиме поверки (ПДУ);

- узел для поверки счетчиков газа, монтируемых при поверке в вертикальном положении (в установках исполнения РГ);

- система обеспечения установки сжатым воздухом (является дополнительным оборудованием).

Монтажные рамы предназначены для крепления всех элементов установки.

Испытательный участок предназначен для монтажа поверяемого счетчика газа и присоединения его к измерительной части установки, представляет собой гидравлический подъёмный стол, на котором располагается сам поверяемый счетчик во время поверки и при необходимости фланцевые переходы и прямые участки соответствующих диаметров условного прохода.

Фильтр газа предназначен для очистки измеряемой среды (воздуха), поступающей в измерительную часть установки, от загрязнений и дополнительно служит для устранения акустических колебаний и создания равномерного потока воздуха в измерительной части.

Измерительная часть состоит из нескольких измерительных линий, включающих в себя эталонные счётчики газа с ВЧ-датчиками импульсов, соединительные трубопроводы с установленными преобразователями давления и температуры, и запорную арматуру -пневмоуправляемые клапаны, предназначенные для отсечения измерительных линий друг от друга; измерительная часть предназначена для получения эталонных значений объёмного расхода измеряемой среды, её давления и температуры.

Узел задачи расхода воздуха предназначен для обеспечения заданного расхода воздуха через поверяемый и эталонный счетчики газа и состоит из воздуходувок, обеспечивающих поток воздуха через систему трубопроводов установок; преобразователей частоты питающего напряжения двигателей воздуходувок, обеспечивающих регулирование скорости вращения двигателей и соответственно регулирование расхода воздуха; запорной арматуры -пневмоуправляемых клапанов, предназначенных для отсечения измерительных линий от воздуходувок; клапаны переключаются автоматически.

Блок электроники расположен на отдельной монтажной раме в непосредственной близости от испытательного участка, предназначен для монтажа модулей ввода данных в ПК с датчиков импульсов, преобразователей давления и температуры, модуля коммутации входных сигналов со счетчиков газа с соответствующими каналами измерения установок, преобразователей интерфейсов, вторичных источников питания; также в нём расположены преобразователи атмосферного давления, перепада давления на поверяемом счетчике и температуры окружающей среды.

Устройства съёма сигналов с поверяемых счётчиков газа (комплект кабелей, адаптеры типа УСС для съема счетных импульсов) предназначены для получения с механизмов счетчиков импульсных выходных сигналов, количество импульсов которых пропорционально измеряемому объему газа.

Пневмосистема предназначена для управления открытием - закрытием пневмоуправляемой запорной арматуры и представляет собой блок пневматики и систему импульсных трубок, в блоке пневматики расположены пневмораспредели сжатого воздуха, с помощью которых осуществляется управление, и остальные элементы пневмосистемы -устройства управления и контроля положения запорной арматуры, система гибких импульсных пневмотрубок, пневмоглушители, пневмодроссели, соединители, преобразователя давления для контроля давления в пневмосистеме; подводка сжатого воздуха к пульту осуществляется с помощью гибкой пневмотрубки через фильтр-регулятор с манометром и ручной запорный клапан; также с помощью гибких пневмотрубок пневмораспредели сжатого воздуха соединены с управляемой запорной арматурой.

Рабочее место оператора предназначено для размещения на нём: ПК, принтера.

Силовой электрощит расположен на общей монтажной раме с узлом задачи расхода воздуха, предназначен для питания преобразователей частоты, воздуходувок, блоков электроники и пневматики.

Программное обеспечение - предназначено для управления работой установки.

Пульт дистанционного управления предназначен для управления процедурой поверки и работой установки в ручном режиме поверки.

Узел для поверки счетчиков газа, монтируемых при поверке в вертикальном положении (в установках исполнения РГ), поставляется опционально, представляет собой дополнительный испытательный участок и предназначен для поверки счетчиков типа РГ и аналогичных, располагаемых при поверке вертикально.

Установки обеспечивают вывод измеряемых, вычисляемых и хранимых в памяти ПК величин на экран монитора и на принтер в виде протокола поверки. Защита программного обеспечения от несанкционированного вмешательства производится разделением прав доступа для оператора и администратора.

Установки изготавливаются в различных модификациях в зависимости от диапазонов воспроизводимых расходов. Установки поверочные УПГА имеют полностью автоматизированный процесс поверки.

Условное обозначение установок состоит из обозначения базовой модели установки, которое состоит из обозначения типа - УПГ, символа «А» (для установок исполнения УПГА - с полностью автоматизированным процессом поверки), числа, обозначающего минимальное значение объемного расхода, обеспечиваемого установкой, числа, обозначающего максимальное значение объемного расхода, обеспечиваемого установкой, и дополнительного обозначения - РГ (для установок, в состав которых входит узел для поверки счетчиков газа, монтируемых при поверке в вертикальном положении).

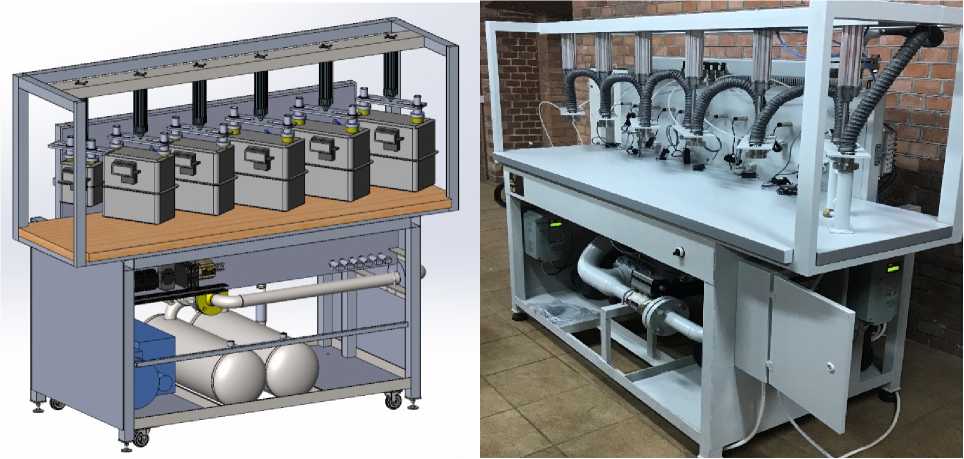

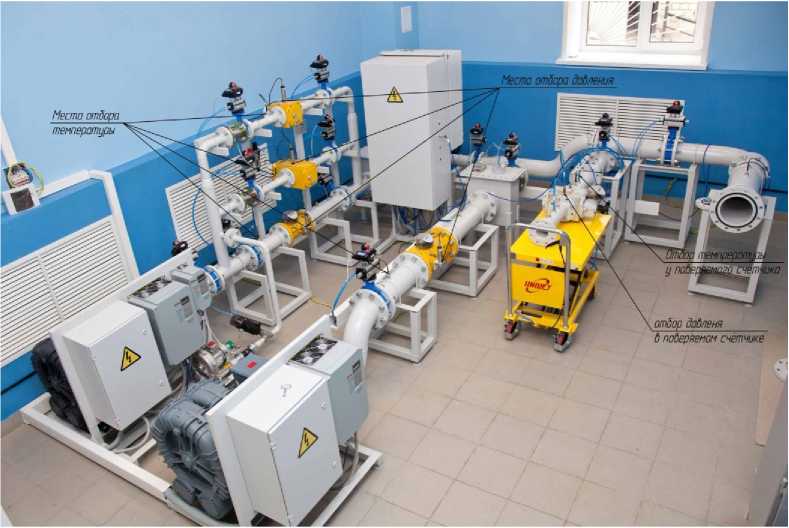

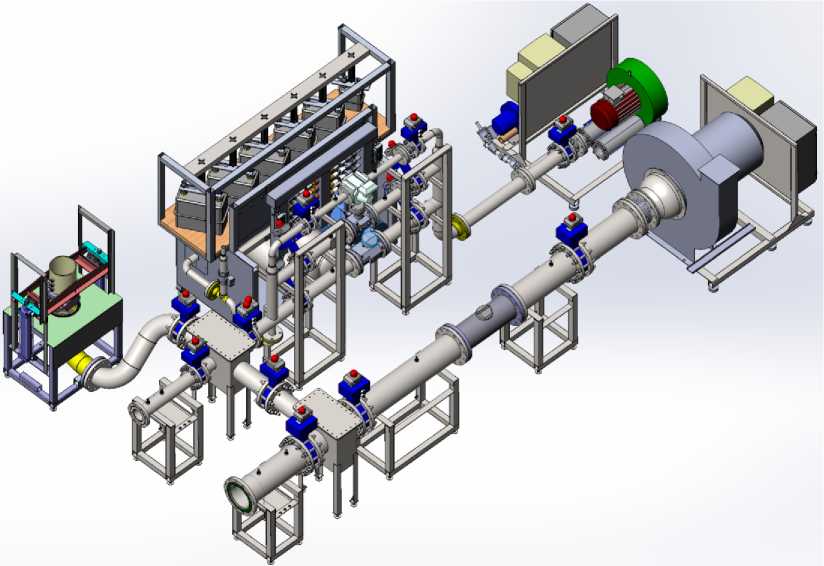

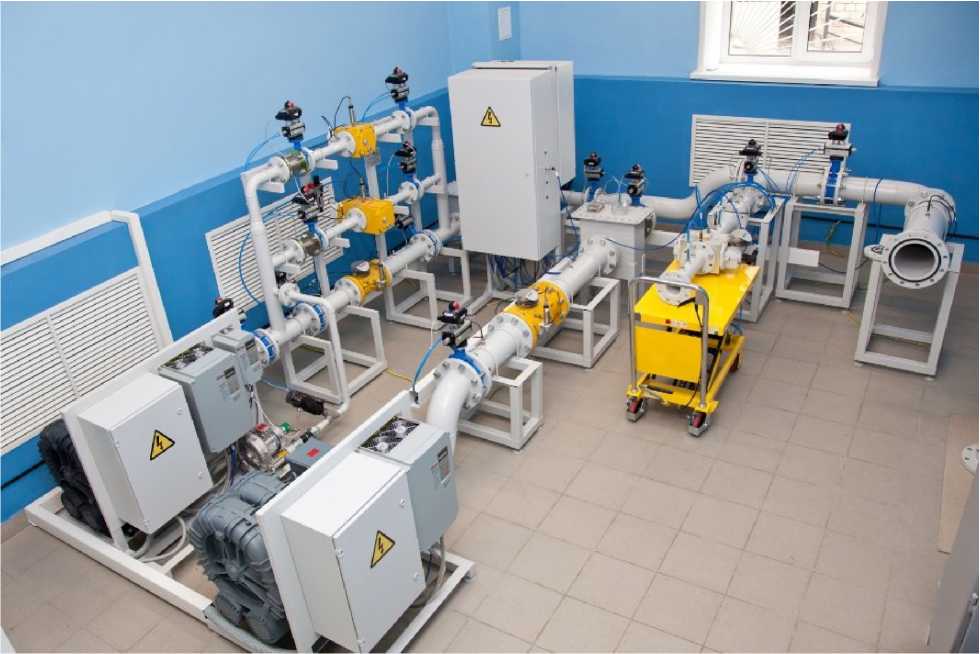

Рисунок 1 - Общий вид установки поверочной УПГ с указанием мест отбора давления и температуры

Пломбировке подлежат эталонные счетчики газа, модули ввода данных с датчиков импульсов, преобразователей давления и температуры, модули коммутации входных сигналов со счетчиков газа с соответствующими каналами измерения установок, а также места отбора давления и температуры, указанные на рисунке 1.

Программное обеспечение установки разделено на две части: метрологически значимую и метрологически не значимую. Идентификационные данные метрологически значимой части ПО установки приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014. Программное обеспечение установки защищено от преднамеренных изменений с помощью простых программных средств:

- введения соответствующего пароля;

- авторизации пользователя;

- разделения прав доступа.

Таблица 2

Окончание таблицы 2

наносится на табличку, прикреплённую на раму установки, электрохимическим способом, и в нижней части титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплектность установок приведена в таблице 3.

Таблица 3 - Комплектность установок

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.618-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа;

ЛГТИ.421324.001 ТУ Установки поверочные УПГ. Технические условия.

Общество с ограниченной ответственностью «РАСКО Газэлектроника»

(ООО «РАСКО Газэлектроника»)

ИНН 5243013811

Адрес: 607220, Нижегородская обл., г. Арзамас, ул. 50 лет ВЛКСМ, д. 8а

Телефон (факс): (83147) 7-98-00, 7-98-01

E-mail: Info@ gaselectro.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, г. Казань, ул. 2-я Азинская, д. 7а

Телефон: (843) 272-70-62, факс: (843) 272-00-32

Web-сайт www.vniir.org

E-mail: vniirpr@bk.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» февраля 2023 г. № 369

Регистрационный № 69428-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи виброизмерительные КНМСС-Сб/3*2

Преобразователи виброизмерительные КНМСС-Сб/3*2 предназначены для измерений среднеквадратического значения (далее - СКЗ) виброускорения.

Принцип действия преобразователей виброизмерительных КНМСС-Сб/3*2 основан на преобразовании динамического воздействия на чувствительный элемент в электрический выходной сигнал.

Преобразователи виброизмерительные КНМСС-Сб/3*2 состоят из корпуса с расположенным внутри пьезоэлектрическим модулем (позволяющим производить измерения в трёх взаимоперпендикулярных направлениях) и кабельной трассы. Крепление преобразователей виброизмерительных КНМСС-Сб/3*2 осуществляется при помощи специального крепежного устройства или непосредственно в корпус объекта.

Преобразователи виброизмерительные КНМСС-Сб/3*2 выпускаются в двух модификациях КНМСС-Сб/3*2 D18 (исполнение 1) и КНМСС-Сб/3*2 D8 (исполнение 2), которые отличаются габаритными размерами и значением коэффициента преобразования.

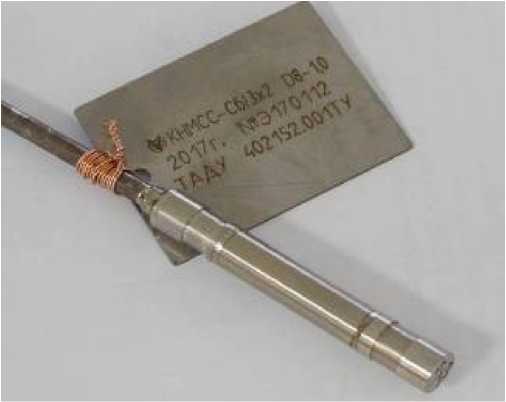

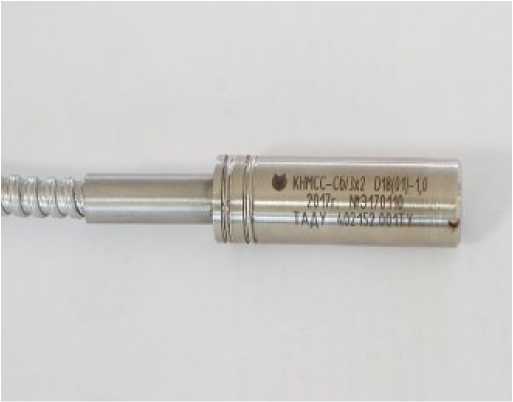

Общий вид преобразователей виброизмерительных КНМСС-Сб/3*2 представлен на рисунке 1.

КНМСС-Сб/3х2 D8 (исполнение 2)

Рисунок 1 - Общий вид преобразователей виброизмерительных КНМСС-Сб/3*2 Пломбирование преобразователей виброизмерительных КНМСС-Сб/3х2 не предусмотрено.

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист паспорта типографским способом.

Таблица 3 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10’¹ до 240⁴ Гц;

ТАДУ 402152.001ТУ (ТУ 4277-020-11445627-2016) Преобразователи виброизмерительные КНМСС-Сб/3*2. Технические условия.

Общество с ограниченной ответственностью «НТЛ-Прибор» (ООО «НТЛ-Прибор») ИНН 7715090284

Адрес: 123001, г. Москва, вн. тер. г. муниципальный округ Пресненский, пер. Трёхпрудный, д. 11/13, стр. 2, подъезд/этаж/помещ./ком. 6/1/3/1

Телефон (факс): +7 (495) 964-30-00

E-mail: mail@ntl-pribor.ru

Web-сайт: www.ntl-pribor.ru

Общество с ограниченной ответственностью «НТЛ-Прибор»

(ООО «НТЛ-Прибор»)

ИНН 7715090284

Адрес: 123001, г. Москва, вн. тер. г. муниципальный округ Пресненский, пер. Трёхпрудный, д. 11/13, стр. 2, подъезд/этаж/помещ./ком. 6/1/3/1

Телефон (факс): +7 (495) 964-30-00

E-mail: mail@ntl-pribor.ru Web-сайт: www.ntl-pribor.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-т, д. 31

Телефон (факс): +7(495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru Уникальный номер записи в реестре аккредитованных лиц №RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» февраля 2023 г. № 369

Регистрационный № 72207-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Сигнализаторы метана СМС-15, совмещенные с головными светильниками

Сигнализаторы метана СМС-15, совмещенные с головными светильниками (далее - сигнализаторы), предназначены для измерений объемной доли метана в атмосфере горныхвыработок.

Принцип действия сигнализаторов - термохимический, основанный на беспламенном сжигании метана на рабочем элементе сенсора, с использованием мостового метода измерения. Работа сигнализатора осуществляется аппаратно-программным способом с использованием микропроцессора. Сенсор питается стабильным током от стабилизатора тока, управляемого микропроцессором.

Появление метана приводит к изменению сопротивления рабочего резистора сенсора и разбалансировке мостовой схемы. Напряжения с выхода моста, пропорциональное концентрации метана в измеряемой среде, через усилитель поступает на вход микропроцессора, где измеряется, сравнивается с заданными значениями, и с выхода микропроцессора выдаются сигналы управления звуковой или световой сигнализацией.

Способ отбора пробы - диффузионный.

Сигнализаторы состоят из фары светильника, в которой расположен сенсор и электронный блок, кабеля и блока питания. Блок питания представляет собой перезаряжаемую аккумуляторную батарею.

Градуировка сенсора и задание уставок производится с помощью пульта программирования.

Сигнализаторы относятся к невосстанавливаемым в условиях шахты, ремонтируемым изделиям.

Сигнализаторы выпускаются в следующих модификациях:

• - СМС-15 - стандартное исполнение;

• - СМС-15 MRS - исполнение с модулем МФСБ.

• - СМС-15 ЭК - исполнение с встроенной видеокамерой и модулем МФСБ. Дополнительно каждая модификация может быть снабжена модулем индикации

OCIM-00-YY, который устанавливается в разрыв кабеля. Модуль предназначен для передачи текстовых сообщений.

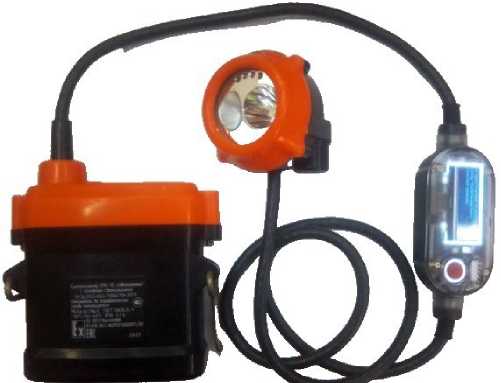

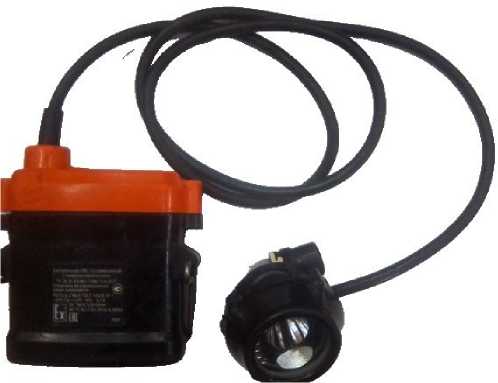

Общий вид средств измерений представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.

а)

б)

в)

г)

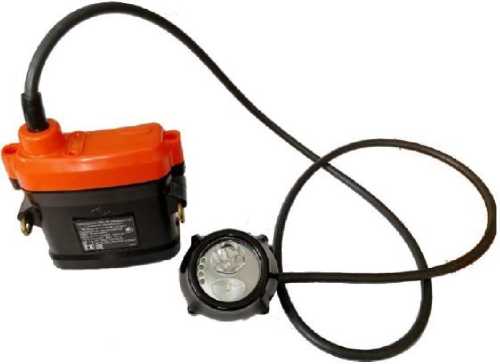

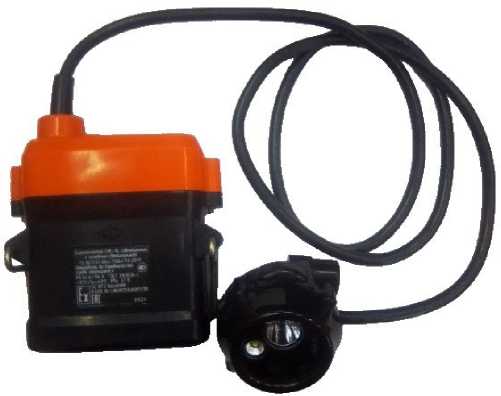

а) - сигнализатор СМС-15; б) - сигнализатор СМС-15 с модулем OCIM-00-YY; в) - сигнализатор СМС-15 MRS; г) - сигнализатор СМС-15 ЭК

Рисунок 1 - Общий вид средства измерений

Защита от внесения несанкционированных изменений обеспечивается пломбированием корпуса фары сигнализатора изготовителем путем нанесения оттиска клейма изготовителя на мастику в чашечке согласно рисунку 2. Количество пломб - одна.

Знак поверки наносится:

• - в раздел 5 формуляра на сигнализатор при первичной поверке;

• - в раздел 8.3 формуляра на сигнализатор или в свидетельство о поверке при периодической поверке.

Заводской номер наносится на крышку корпуса батареи сигнализаторов методом лазерной маркировки и в формуляр типографским способом.

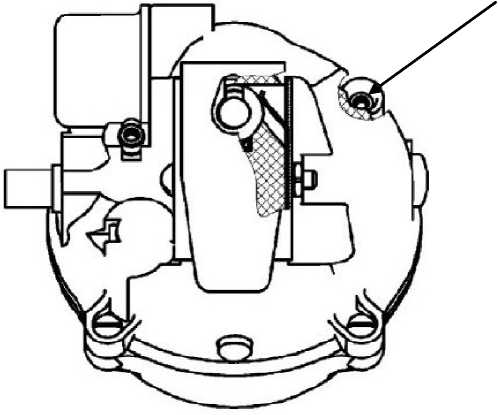

Место нанесения пломбировки

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Внутреннее программное обеспечение (ПО) записано в микропроцессоре сигнализаторов и предназначено для сбора и обработки измерительной информации от сенсора и управлением работой сигнализации.

Конструкция сигнализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Нормирование метрологических характеристик сигнализаторов проведено с учетом того, что ПО является неотъемлемой частью сигнализаторов.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на табличку корпуса батареи сигнализаторов и на титульные листы эксплуатационной документации типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

ГОСТ 31610.0-2014 (IEC 60079-0:2011) Взрывоопасные среды. Часть 0. Оборудование. Общие требования;

ГОСТ 31610.11-2014 (IEC 60079-11:2011) Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты искробезопасная электрическая цепь «i»;

ГОСТ 31610.35-1-2014 (IEC 60079-35-1:2011) Взрывоопасные среды. Часть 35-1. Головные светильники для применения в шахтах, опасных по рудничному газу. Общие требования и методы испытаний, относящиеся к риску взрыва;

ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;

ТУ 26.51.53-063-71064713-2017 Сигнализатор метана СМС-15, совмещенный с головным светильником. Технические условия.

Лист № 6 Всего листов 6 Изготовитель

Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»)

Адрес: 644042, Омская обл., г. Омск, пр-кт Карла Маркса, д. 18/13 ИНН 5506052891

Телефон: +7 (3812) 39-63-07

Web-сайт: etpribor.ru

E-mail: info@etpribor.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ») Адрес: 634012, г. Томск, ул. Косарева, д. 17а

Телефон: (3822) 55-44-86, голосовой портал: (3822) 71-37-17 Факс: (3822) 56-19-61

Web-сайт: tomskcsm.ru, томскцсм.рф

E-mail: tomsk@tcsms.tomsk.ru

Уникальный номер записи в реестре аккредитованных лиц № 30113-13.

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А Телефон (факс): (3812) 68-07-99; (3812) 68-04-07

Web-сайт: csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «17» февраля 2023 г. № 369

Лист № 1 Регистрационный № 74090-19 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

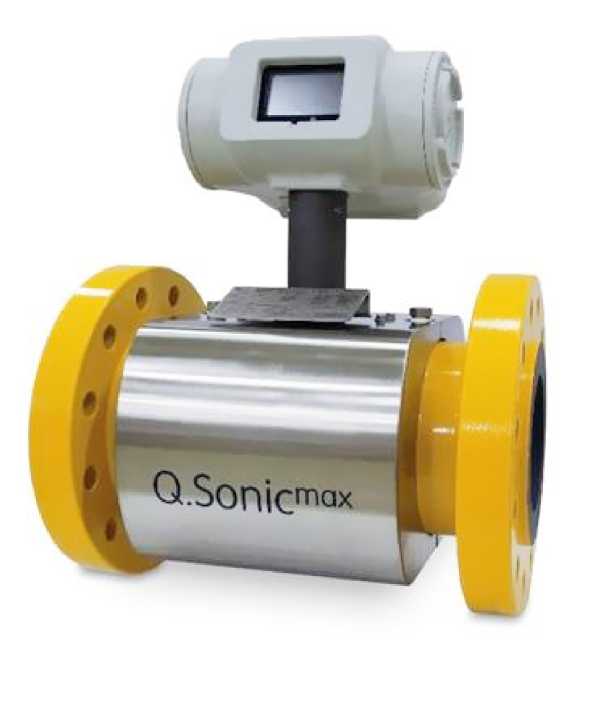

Расходомеры газа ультразвуковые Q.Sonic^max

Расходомеры газа ультразвуковые Q.Sonic^max (далее - расходомеры) предназначены для измерения расхода и объема газа.

Принцип действия расходомеров основан на зависимости времени прохождения ультразвукового сигнала по и против течения газа. Учитывая разницу времени прохождения ультразвукового импульса между электроакустическими преобразователями и используя запрограммированные значения параметров корпуса расходомера (измерительного трубопровода), расходомеры измеряют расход и объем газа.

Конструктивно расходомер состоит из корпуса, с установленными в нем электроакустическими преобразователями, и устройства обработки сигналов, которое закреплено с наружной стороны корпуса.

Для точного определения объема и расхода газа, в расходомерах установлено восемь пар электроакустических преобразователей, обеспечивающих высокую надежность получения достоверных результатов измерений при различных влияющих факторах: 6 прямых (без отражения) и 2 отраженных (двукратное отражение от стенок измерительного трубопровода акустических лучей). Для каждого акустического канала используется два электроакустических преобразователя.

Использование 6-ти прямых и 2-ух отраженных акустических лучей позволяет выявить асимметричность профиля потока. Данная конфигурация обеспечивает максимальную точность измерений в сочетании с высокой надежностью.

Устройство обработки сигналов может разворачиваться вокруг своей оси на угол до 360 градусов. В состав устройства обработки сигналов входит сенсорный жидкокристаллический дисплей, на котором отображаются результаты измерений и вычислений, сообщения системы самодиагностики, данные архива, показания внешних датчиков - в модификации со встроенными датчиками. Устройство обработки сигналов расходомера обеспечивает вычисление объемного расхода и объема газа при рабочих условиях.

Расходомеры могут использоваться в составе измерительных систем для измерения объемного расхода и объема, приведенных к стандартным условиям, однокомпонентных и многокомпонентных газов, находящихся в однофазном состоянии в соответствии с ГОСТ 8.6112013 «ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода», МИ 3213-2009 «ГСИ. Расход и объем газа. Методика выполнения измерений с помощью ультразвуковых преобразователей расхода».

Условное обозначение расходомера состоит из: наименования типа - Q.Sonic^max, диаметра условного прохода (DN); класса давления ANSI, соответствующего максимально допустимому давлению; указания исполнения по диапазону температур окружающей среды (указывается «исп.1» - для исполнения с расширенным диапазоном температуры окружающей среды (от минус 50 до плюс 60 °C) и с расширенным диапазоном температуры измеряемого газа (от минус 50 до плюс 100 °C).

Пример обозначения расходомера для монтажа на трубопроводе с DN150 класса давления ANSI150: «Расходомер газа ультразвуковой Q.Sonic^max DN 150 ANSI150 ЛГТИ.407251.002 ТУ».

Пример обозначения расходомера для монтажа на трубопроводе с DN300 класса давления ANSI300 с расширенным диапазоном температуры окружающей среды (от минус 50 до плюс 60 °C) и с расширенным диапазоном температуры измеряемого газа (от минус 50 до плюс 100 °C): «Расходомер газа ультразвуковой Q.Sonic max DN 300 ANSI300 исп.1 ЛГТИ.407251.002 ТУ».

Общий вид расходомера представлен на рисунке 1.

Рисунок 1 - Общий вид расходомера

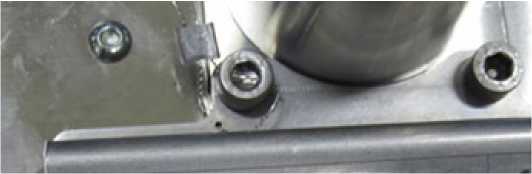

Рисунок 2а - Пломбировка основной маркировочной таблички пломбой завода-

изготовителя

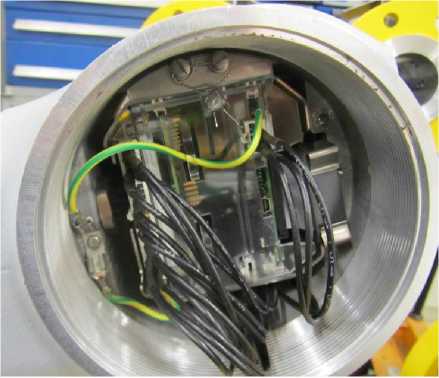

Рисунок 2б - Место установки пломбы, несущей знак поверки - пломбировка отсека печатных плат.

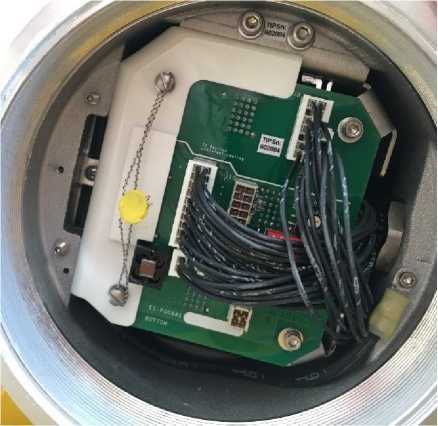

Рисунок 2в - Место установки пломбы, несущей знак поверки - пломбировка аппаратной защиты на материнской плате.

Программное обеспечение расходомеров является встроенным. Программные модули проводят ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение расходомеров обрабатывает сигналы, выполняет математическую обработку результатов измерений, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти результатов измерений и их вывод на устройства индикации.

В соответствии с ГОСТ 8.654-2015 программное обеспечение разделено на метрологически значимую и незначимую части.

Идентификационные данные метрологически значимой части программного обеспечения расходомеров приведены в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Программное обеспечение расходомеров защищено многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие из данных пользователь может вводить или изменять. При изменении конфигурации расходомера, настройки системы защиты, в том числе уровни доступа пользователей, задают вход по паролю через пользовательские интерфейсы.

Защита программного обеспечения расходомеров от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 2 - Пределы допускаемой относительной погрешности расходомера при измерении объемного расхода и объема газа при рабочих условиях

Окончание таблицы 2

Таблица 3 - Основные метрологические и технические характеристики

Окончание таблицы 3

наносится на табличку расходомеров, на титульные листы руководства по эксплуатации и паспорта. Нанесение знака утверждения типа осуществляют технологическим способом, обеспечивающим четкое изображение знака, его стойкость к внешним воздействующим факторам, сохраняемость изображения знака в течение установленного срока службы расходомеров.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа;

ЛГТИ.407251.002ТУ Расходомеры газа ультразвуковые Q.Sonic^max. Технические условия.

Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»)

ИНН 5243013811

Адрес: 607220, Нижегородская обл., г. Арзамас, ул. 50 лет ВЛКСМ, д. 8а Телефон (факс): (83147) 7-98-00, 7-98-01

E-mail: Info@ gaselectro.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 «а»

Телефон: (843) 272-70-62

Факс: (843) 272-00-32

Web-site: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» февраля 2023 г. № 369

Лист № 1 Регистрационный № 77179-19 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные УПГС

Установки поверочные УПГС (далее - установки) предназначены для воспроизведения и измерения объемного расхода и объема газа.

Принцип действия установок основан на сравнении объема (объемного расхода), измеренного поверяемыми средствами измерений и установкой. Установки осуществляют измерение объема (объемного расхода) воздуха с помощью критических сопел и/или преобразователей объемного расхода и объема газа.

Установки состоят из блока измерения объема и расхода воздуха, блока обработки данных, блока задачи расхода воздуха.

Блок измерения объема и расхода воздуха состоит из набора критических сопел и/или из нескольких измерительных линий с преобразователями объемного расхода и объема газа, первичных преобразователей давления, перепада давления, температуры, соединительных трубопроводов и монтажных рам.

Блок обработки данных состоит из преобразователей цифровых и аналоговых интерфейсов, измерительных каналов давления, температуры, влажности, постоянного тока, частоты, времени и счета импульсов, блоков питания, автоматизированного рабочего места оператора на базе персонального компьютера с предустановленным программным обеспечением (далее - ПО).

Блок задачи расхода воздуха состоит из вакуумного насоса, воздуходувок, запорной арматуры и частотных регуляторов.

Блок задачи расхода воздуха создает разряжение с помощью вакуумного насоса или воздуходувок, в результате чего воздух из помещения начинает поступать через поверяемое средство измерений, а затем проходит через блок измерения объема и расхода воздуха. На основании измеренного количества импульсов и времени (при задании расхода через критические сопла), а также измеренных значений давления, перепада давления, температуры и влажности с помощью блока обработки данных рассчитывается объем (объемный расход) воздуха, прошедший через установку, приведенный к условиям измерений поверяемого (испытуемого) средства измерения или к стандартным условиям. Значение влажности измеряется с помощью измерителя влажности и температуры ИВТМ-7 (регистрационный номер 71394-18).

Установки имеют три модификации в зависимости от комплектации блока измерения объема и расхода воздуха:

- модификация М на базе преобразователей объемного расхода и объема (счетчиков) газа;

- модификация С на базе критических сопел;

- модификация МС на базе преобразователей объемного расхода и объема (счетчиков) газа и критических сопел.

Установки выпускаются с различными максимальными и минимальными значениями воспроизводимого и измеряемого объёмного расхода воздуха в зависимости от набора критических сопел и преобразователей объемного расхода и объема газа.

Общий вид установок представлен на рисунках 1 -3.

Пломбирование установок не предусмотрено.

Рисунок 2 - общий вид установок модификации С

Рисунок 1 - общий вид установок модификации МС

Рисунок 3 - общий вид установок модификации М

ПО установок разделено на две части: метрологически значимую, которая включает алгоритмы обработки измеренной информации, и метрологически не значимую, используемую для визуализации полученных данных.

ПО установок защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров с помощью разграничения прав доступа пользователей, системы идентификации пользователей и пароля.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом, и на маркировочную табличку установки методом лазерной гравировки.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-Г10⁶ Па;

Приказ Росстандарта от 29 июня 2018 г. № 1339 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 Мпа»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 ■ 10^-16 до 100 А»;

Приказ Росстандарта от 29 декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расхода газа»;

ЛГТИ. 16.050000.001 ТУ. Установки поверочные УПГС. Технические условия.

Общество с ограниченной ответственностью «РАСКО Газэлектроника»

(ООО «РАСКО Газэлектроника»)

ИНН 5243013811

Адрес: 607220, Нижегородская обл., г. Арзамас, ул. 50 лет ВЛКСМ, д. 8а

Телефон (факс): (83147) 7-98-00, 7-98-01

E-mail: Info@ gaselectro.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А

Телефон: (843) 272-70-62, факс: (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.
