Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 258044
О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1227 от 07.07.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
07 июля 2021 г.
№ 1227
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
( А
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и
А.П.Шалаев
метрологии
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 028BB28700A0AC3E9843FA50B54F4O6F4C
Кому выдан; Шалаев Антон Павлович
Действителен: с 29.12,2020 до 29.12.2021
X_______________________________/
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «07» июля 2021 г. № 1227
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Газоанализаторы стационарные оптические |
ГСО-Р1, МГСО-Р1 |
59943-15 |
ЗАО «Метеоспецпри бор», Санкт-Петербург |
МП-242-1986 2016 |
АО «Метеоспецпр ибор», Санкт-Петербург |
ФГУП «ВНИИМ им. Д.И. Менделеева», Санкт-Петербург |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» июля 2021 г. № 1227
Лист № 1 Регистрационный № 59943-15 Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы стационарные оптические ГСО-Р1, МГСО-Р1
Назначение средства измеренийГазоанализаторы стационарные оптические ГСО-Р1, МГСО-Р1 предназначены для измерений объемной доли или довзрывоопасной концентрации горючих газов и паров горючих жидкостей, а также объемной доли диоксида углерода в воздухе рабочей зоны.
Описание средства измерений
Газоанализаторы стационарные оптические ГСО-Р1, МГСО-Р1 (далее - газоанализаторы) представляют собой стационарные приборы непрерывного действия.
Принцип действия газоанализаторов - оптический абсорбционный.
Способ отбора пробы - диффузионный.
Газоанализаторы выпускаются в двух модификациях:
-
- ГСО-Р1 - одноканальный, с аналоговым (4-20 мА) и цифровым (HART, RS-485) выходными сигналами;
-
- МГСО-Р1 - многоканальный, с отображением результатов измерений по каждому измерительному каналу на дисплее блока управления и сигнализации «Терминал-А» (далее - терминал).
Газоанализаторы ГСО-Р1 выполнены в металлическом (алюминиевый сплав или нержавеющая сталь) корпусе и состоят из двух блоков - датчика ГСО-Р1Д и индикатора ГСО-Р1И (по заказу).
Газоанализаторы ГСО-Р1 имеют следующие выходные сигналы:
-
- унифицированный аналоговый выходной сигнал (от 4 до 20) мА;
-
- цифровой выходной сигнал, протокол HART;
-
- цифровой выходной сигнал, интерфейс RS-232;
-
- цифровой выходной сигнал, интерфейс RS-485, протокол ModBus RTU;
-
- дискретные выходные сигналы (переключение реле типа «сухой контакт») при превышении двух пороговых уровней, а также при возникновении неисправности;
-
- трехцветный светодиод цвет которого отображает состояние датчика: зелёный - норма, жёлтый - неисправность, красный - тревога (индикатор устанавливается на корпусе датчика по дополнительному заказу).
Индикатор ГСО-Р1И предназначен для настройки датчика ГСО-Р1Д при выполнении технического обслуживания и местного отображения информации при эксплуатации.
Газоанализаторы МГСО-Р1 выполнены многоблочными и состоят из выносных датчиков (ГСО-Р1Д) и блока управления и сигнализации (терминала).
Терминал состоит из блока питания, индикатора с органами управления (кнопками), блока центрального процессора и блоков измерительных (далее - канальных плат), которые обрабатывают аналоговые или цифровые сигналы от датчиков. Количество канальных плат может быть от 1 до 8. К одной канальной плате может быть подключен один или два датчика с исполь-
зованием аналогового выхода и до 16 при использовании цифрового канала связи с датчиками. Конструкция канальной платы является общей для аналогового и цифрового подключения датчиков. Отображение результатов измерений на индикаторе терминала программируется пользователем и может быть как в % НКПР, так и в объемных долях, %.
Газоанализаторы МГСО-Р1 имеют следующие выходные сигналы:
- цифровой выходной сигнал, интерфейс RS-485, протокол ModBus RTU;
- дискретный выходной сигнал (переключение реле типа «сухой контакт») при превышении двух пороговых уровней по каждому измерительному каналу, а также при возникновении неисправности.
Газоанализаторы МГСО-Р1 изготавливают в двух исполнениях:
-
1) аналоговом, с числом датчиков от 2 до 16 при подключении датчиков к терминалу по аналоговому выходу с возможностью электрического питания их как от терминала, так и от внешнего источника;
-
2) цифровом, с числом датчиков от 2 до 128 при подключении датчиков к терминалу по цифровому выходу и электрическом питании их только от внешнего источника.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводские номера наносятся на табличку на корпусе терминала газоанализатора МГСО-Р1 и газоанализатора ГСО-Р1
Внешний вид газоанализаторов приведен на рисунках 1 - 5.
место пломбирования

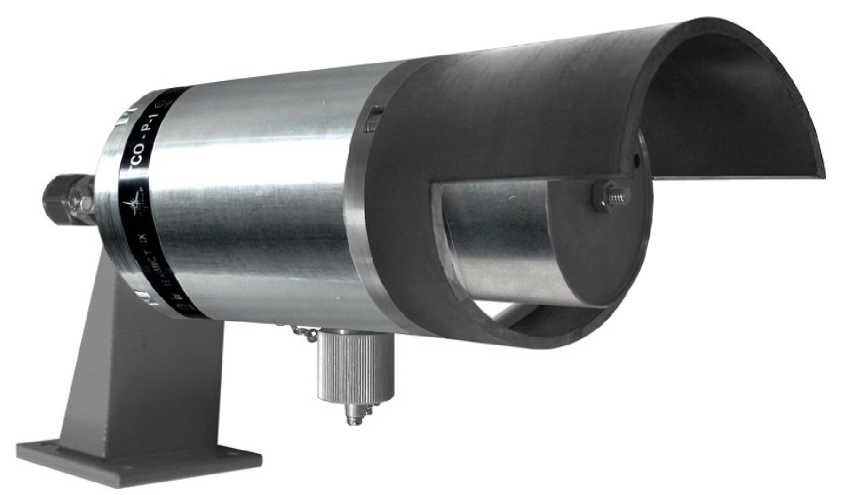

Рисунок 1 - Внешний вид газоанализаторов стационарных оптических ГСО-Р1, датчик ГСО-Р1Д (алюминиевый окрашенный корпус)

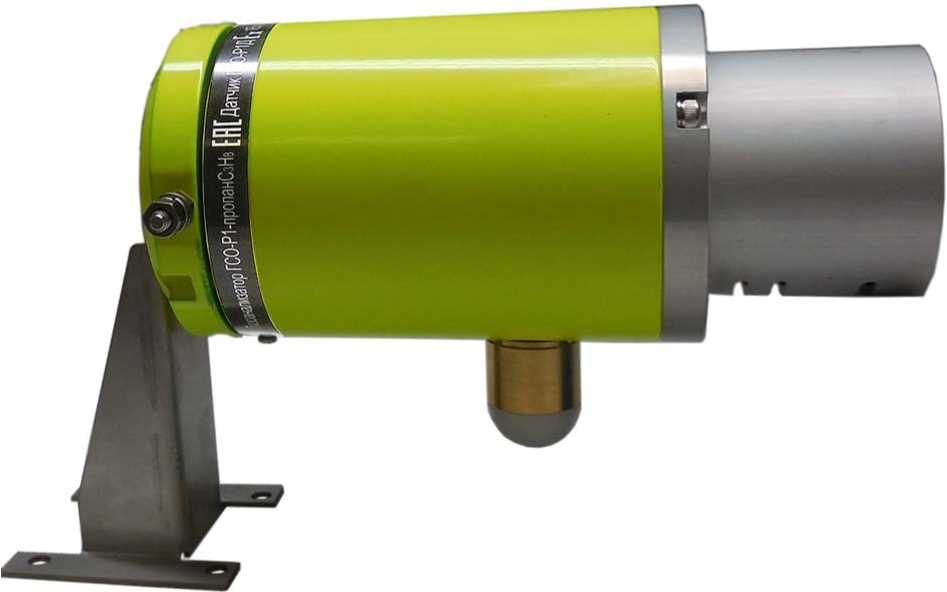

Рисунок 2 - Внешний вид газоанализаторов стационарных оптических ГСО-Р1, датчик ГСО-Р1Д, корпус из нержавеющей стали с пластмассовым козырьком

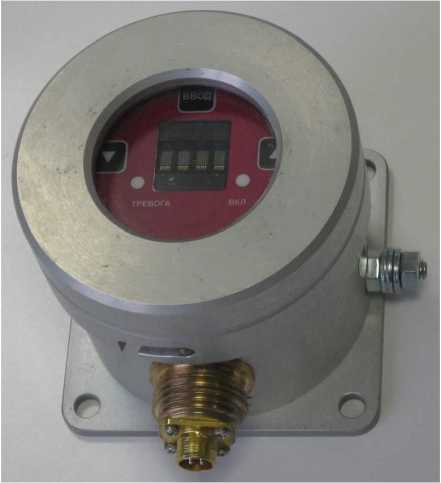

Рисунок 3 - Внешний вид газоанализаторов стационарных оптических ГСО-Р1, индикатор ГСО-Р1И (алюминиевый корпус)
Рисунок 4 - Внешний вид газоанализаторов стационарных оптических ГСО-Р1, датчик ГСО-Р1Д с трехцветным светодиодом

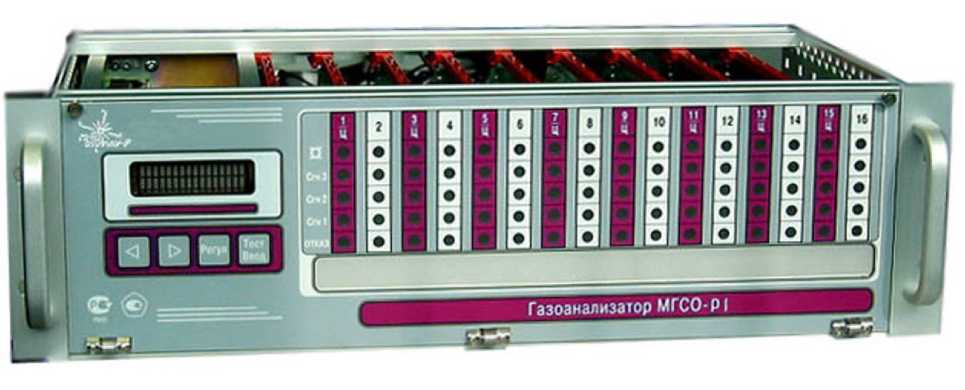

Рисунок 5 - Внешний вид «Терминал-А»
газоанализаторов стационарных оптических МГСО-Р1
Программное обеспечение
Газоанализаторы имеют следующие виды программного обеспечения (ПО):
-
- встроенное ПО газоанализаторов ГСО-Р1 и терминала;
-
- автономное для персонального компьютера.
Встроенное ПО газоанализаторов разработано изготовителем специально для решения задач измерения содержания измеряемых компонентов в воздухе рабочей зоны.
Встроенное ПО газоанализатора идентифицируется в зависимости от модификации путем вывода номера версии:
-
- ГСО-Р1 - при включении электрического питания на индикаторе ГСО-Р1И;
-
- МГСО-Р1 -при включении электрического питания на индикаторе терминала.
Встроенное ПО газоанализатора ГСО-Р1 выполняет следующие функции:
-
- обработку и передачу измерительной информации от первичного измерительного преобразователя,
-
- формирование выходного аналогового (4 - 20) мА и цифровых (RS-485, HART) сигналов;
-
- формирование релейных выходных сигналов;
-
- самодиагностику аппаратной части газоанализатора.
Встроенное ПО терминала выполняет следующие функции:
-
- прием и обработку измерительной информации в цифровой (только RS-485) или аналоговой форме от выносных датчиков (газоанализаторов стационарных оптических ГСО-Р1);
-
- отображение результатов измерений на встроенном индикаторе терминала по каждому измерительному каналу;
-
- прием входных и формирование выходных цифровых сигналов RS-485;
-
- формирование релейных выходных сигналов,
-
- ведение и хранение журнала событий;
-
- самодиагностику аппаратной части Терминала.
Встроенное ПО газоанализатора ГСО-Р1 реализует следующие расчетные алгоритмы:
-
1) вычисление значений содержания определяемого компонента в воздухе рабочей зоны по данным от первичного измерительного преобразователя;
-
2) вычисление значений выходного аналогового и цифрового сигналов;
-
3) сравнение результатов измерений содержания определяемых компонентов с заданными пороговыми уровнями и формирование сигнализации о превышении;
-
4) непрерывная самодиагностика аппаратной части газоанализатора.
Встроенное ПО терминала газоанализатора МГСО-Р1 реализует следующие расчетные алгоритмы:
-
1) аналого-цифровое преобразование аналоговых сигналов (4-20) мА от выносных датчиков (газоанализаторов стационарных оптических ГСО-Р1);
-
2) сравнение результатов измерений содержания определяемых компонентов с заданными пороговыми уровнями и формирование сигнализации о достижении пороговых уровней;
-
3) формирование выходных сигналов;
-
3) непрерывную самодиагностику аппаратной части Терминала.
Автономное ПО предназначено для обмена данными с персональным компьютером посредством интерфейсов RS-232, RS-485, поставляется на оптическом диске или ином носителе цифровой информации и состоит из следующих программных модулей:
-
- TestGSO;
- tga_set;
- tga_event.
Все программы автономного ПО предназначены для работы в среде Windows XP или Windows 7 в стандартной конфигурации. Для работы необходим COM-порт или его эмуляция через переходник USB-RS232.
Программа TestGSO предназначена для проверки работоспособности датчика ГСО-Р1Д, а также для его настройки и калибровки при использовании интерфейса RS-485.
Программа tga_set предназначена для настройки терминала - задания исходного файла конфигурации, изменения порогов срабатывания (при необходимости), задания или коррекции текущего времени встроенных часов, изменения задержек срабатывания реле, изменения сетевого номера терминала и др. функции при использовании интерфейса RS-232.
Программа tga_event предназначена для чтения «журнала событий», сохранения его в виде текстового файла, коррекции встроенных часов, сброса «журнала событий». Используется интерфейс RS-232.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||||
|
ГСО-Р1И |
ГСО-Р1Д |
Терминал-А | |||
|
Идентификационное наименование ПО |
D-hart- 485.hex |
GSO-P1-hart.hex |
TestGSO |
tga_set |
tga_event |
|
Номер версии (идентификационный номер) ПО |
1.2 |
1.2 |
1.2 |
1.93 |
2.34 |
|
Цифровой идентификатор ПО |
0x575A, алгоритм CRC16 |
3EE36204h, алгоритм CRC32 |
977ED346, алгоритм CRC32 |
F70913C5, алгоритм CRC32 |
94125C30, алгоритм CRC32 |
Примечание: номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, приведенные в таблице, относятся только к файлам прошивки обозначенных в таблице версий.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты по Р 50.2.077—2014: встроенного ПО «средний», автономного - «низкий».
Метрологические и технические характеристики
Метрологические характеристики газоанализаторов приведены в таблицах 2 и 3.
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов
|
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
% НКПР |
объемной доли, % |
абсолютной |
относительной, % | |
|
метан (СН4) |
от 0 до 50 св. 50 до 100 |
от 0 до 2,2 св. 2,2 до 4,4 |
±5 % НКПР |
±10 |
|
этан (C2H6) |
от 0 до 50 св. 50 до 100 |
от 0 до 1,25 св. 1,25 до 2,5 |
±5 % НКПР |
±10 |
|
пропан (СэНз) |
от 0 до 50 св. 50 до 100 |
от 0 до 0,85 св. 0,85 до 1,7 |
±5 % НКПР |
±10 |
|
н-бутан (С4Н10) |
от 0 до 50 св. 50 до 100 |
от 0 до 0,7 св. 0,7 до 1,4 |
±5 % НКПР |
±10 |
|
изобутан (i-C4H1o) |
от 0 до 50 св. 50 до 100 |
от 0 до 0,65 св. 0,65 до 1,3 |
±5 % НКПР |
±10 |
|
н-пентан (С5Н12) |
от 0 до 50 св. 50 до 100 |
от 0 до 0,7 св. 0,7 до 1,4 |
±5 % НКПР |
±10 |
|
н-гексан (СбНи) |
от 0 до 50 св. 50 до 100 |
от 0 до 0,5 св. 0,5 до 1,0 |
±5 % НКПР |
±10 |
|
гептан (C7H16) |
от 0 до 50 |
от 0 до 0,55 |
±5 % НКПР |
- |
|
н-октан (C8H18) |
от 0 до 50 |
от 0 до 0,4 |
±5 % НКПР |
- |
|
нонан (C9H20) |
от 0 до 50 |
от 0 до 0,35 |
±5 % НКПР |
- |
Продолжение таблицы 2
|
декан (C10H22) |
от 0 до 50 |
от 0 до 0,35 |
±5 % НКПР |
- |
|
этилен (C2H4) |
от 0 до 50 св. 50 до 100 |
от 0 до 1,15 св. 1,15 до 2,3 |
±5 % НКПР |
±10 |
|
пропилен (СзНб) |
от 0 до 50 св. 50 до 100 |
От 0 до 1,0 св. 1,0 до 2,0 |
±5 % НКПР |
±10 |
|
этиленоксид (CH2CH2O) |
от 0 до 50 св. 50 до 100 |
от 0 до 1,3 св. 1,3 до 2,6 |
±5 % НКПР |
±10 |
|
бензол (C6H6) |
от 0 до 50 св. 50 до 100 |
от 0 до 0,6 св. 0,6 до 1,2 |
±5 % НКПР |
±10 |
|
стирол (C8H8) |
от 0 до 50 |
от 0 до 0,55 |
±5 % НКПР | |
|
толуол (C6H5CH3) |
от 0 до 50 |
от 0 до 0,55 |
±5 % НКПР | |
|
метанол (CH3OH) |
от 0 до 50 |
от 0 до 2,75 |
±5 % НКПР | |
|
этанол (C2H5OH) |
от 0 до 50 |
от 0 до 1,55 |
±5 % НКПР | |
|
ацетон ((CH3)2CO) |
от 0 до 50 |
от 0 до 1,25 |
±5 % НКПР | |
|
этилацетат (CH3COOC2H5) |
от 0 до 50 |
от 0 до 1,1 |
±5 % НКПР | |
|
метилтретбутиловый эфир (С5Н12О) |
от 0 до 50 |
от 0 до 0,8 |
±5 % НКПР |
- |
|
пары нефтепродуктов * |
от 0 до 50 |
- |
±5 % НКПР |
- |
|
диоксид углерода (CO2) |
- |
от 0 до 5 |
±(0,02 + 0,08-Свх) % об.д. |
- |
|
Примечания:
| ||||
Таблица 3 - Метрологические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности |
0,5 |
Продолжение таблицы 3
|
Пределы допускаемого изменения показаний за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Предел допускаемого времени установления показаний Т0,9Д, с |
10 |
|
Пределы допускаемой дополнительной абсолютной погрешности газоанализаторов на каждые 10°С в диапазоне температур от минус 60 до 85 °C при эксплуатации терминала в диапазоне температур от минус 10 до 45 °C в долях от пределов допускаемой основной абсолютной погрешности |
±0,2 |
Таблица 4-Основные технические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
10 |
|
Потребляемая электрическая мощность, Вт, не более - газоанализатор ГСО-Р1 |
5,5 |
|
- терминал газоанализатора МГСО-Р1 |
150 |
|
Электропитание осуществляется: - газоанализатора ГСО-Р1 постоянным током напряжением, В |
от 18 до 32 |
|
- терминала газоанализатора МГСО-Р1 однофазным переменным током частотой (50 ± 1) Гц напряжением, В |
220 '22 |
|
Степень защиты газоанализаторов от попадания внутрь корпуса пыли и воды по ГОСТ 14254 - 2015: - датчик ГСО-Р1Д |
IP66, IP67 |
|
- индикатор ГСО-Р1И |
IP66 |
|
- терминал газоанализаторов МГСО-Р1 |
IP20 |
|
Средняя наработка на отказ, ч |
30 000 |
|
Средний срок службы газоанализаторов, лет |
10 |
|
Условия эксплуатации Диапазон температуры окружающей среды, °С: - газоанализатор ГСО-Р1 |
от -60 до +85 |
|
- терминал газоанализатора МГСО-Р1 |
от -10 до +45 |
|
Диапазон относительной влажности окружающей среды при температуре 35 °C, % |
до 95 |
|
Диапазон атмосферного давления, кПа |
от 84 до 106,7 |
|
Терминал выполнен в общепромышленном исполнении и предназначен для размещения во взрывобезопасных зонах. Датчик ГСО-Р1Д имеет вид взрывозащиты «взрывонепроницаемая оболочка «d» по ГОСТ Р МЭК 60079-1-2011, маркировка по ГОСТ Р МЭК 60079-0-2011 |
1Ех d [ib] IIC T4 X |
|
Индикатор ГСО-Р1И имеет вид взрывозащиты «искробезопасная электрическая цепь» по ГОСТ 31610.11-2014 (IEC 60079-11:2011), маркировка взрывозащиты по ГОСТ 31610.0-2014 (IEC 60079-0:2011) |
1Ex ib IIC T4 |
Таблица 5 - Габаритные размеры и масса составных частей газоанализатора
|
Наименование устройства |
Габаритные размеры, мм |
Масса, кг | ||
|
длина |
ширина |
высота | ||
|
Газоанализатор ГСО-Р1 - датчик ГСО-Р1Д |
350 |
160 |
220 |
2,7 (алюминиевый сплав) 6,5 (нержавеющая сталь) |
|
- индикатор ГСО-Р1И |
74 |
98 |
100 |
0,8 (алюминиевый сплав) 1,3 (нержавеющая сталь) |
|
Наименование устройства |
Габаритные размеры, мм |
Масса, кг | ||
|
длина |
ширина |
высота | ||
|
Терминал газоанализатора МГСО-Р1 |
266 |
482 |
132 |
5,0 |
Знак утверждения типа наносится:
1) на титульный лист руководства по эксплуатации типографским способом;
2) на табличку на корпусе терминала газоанализатора МГСО-Р1 и газоанализатора ГСО-Р1.
Комплектность средства измерений
Таблица 6 - Комплектность газоанализаторов стационарных оптическихГСО-Р1, МГСО-Р1
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Газоанализатор ГСО-Р1 |
от 1 шт. |
В соответствии с заданной конфигурацией | |
|
Газоанализатор МГСО-Р1 |
1 шт. |
В составе блока управления и сигнализации «Терминал-А», количество блоков измерительных от 1 до 8 шт. | |
|
Кабель для соединения датчика ГСО- Р1Д с индикатором ГСО-Р1И |
от 1 шт. |
В соответствии с заданной конфигурацией | |
|
Паспорт |
КБРЕ.413311.006 ПС |
1 экз. | |
|
Руководство по эксплуатации |
КБРЕ.413311.006 РЭ |
1 экз. |
На цифровом носителе |
|
Методика поверки |
МП-242-1986 2016 |
1 экз. |
На цифровом носителе |
|
Комплект принадлежностей в составе
КБРЕ.301261.001;
(компакт-диск, флэш-память и т.п.) с программой TestGSO и файлами специального ПО терминала, включающими программу tga_set для конфигурирования терминала и программу tga_event для чтения журнала событий, а также текстовые файлы конфигураций |
1 компл. |
Состав комплекта принадлежностей определяется по соглашению с заказчиком |
приведены в разделе 2 «Газоанализатор стационарный оптический ГСО-Р1. Руководство по эксплуатации» КБРЕ.413311.006 РЭ.
Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным оптическим ГСО-Р1, МГСО-Р1
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
КБРЕ.413311.006 ТУ. Газоанализаторы стационарные оптические ГСО-Р1, МГСО-Р1. Технические условия.
